Почав робити свій БК відразу після покупки машини. Вже готових - заспіввідношенням ціна-функціонал свій вибір зупинив на БКRED.Поспілкувався з Максимом red1982, домовився проколір дисплея і залишилося лише кілька днів почекати.

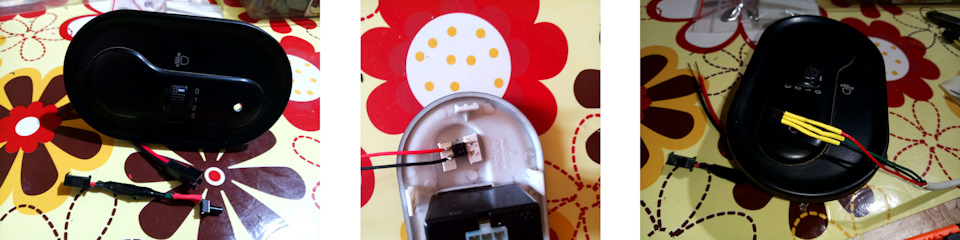

Вирішив не гаяти час і зайнявся інтеграцією кнопки регулюванняяскравості підсвічування приладової панелі.Інтегрувати вирішив ублок коректора фар - місця там багато, а описувати))) - всезрозуміло з фото
саму кнопку закріпив клеєм і вплавив паяльником

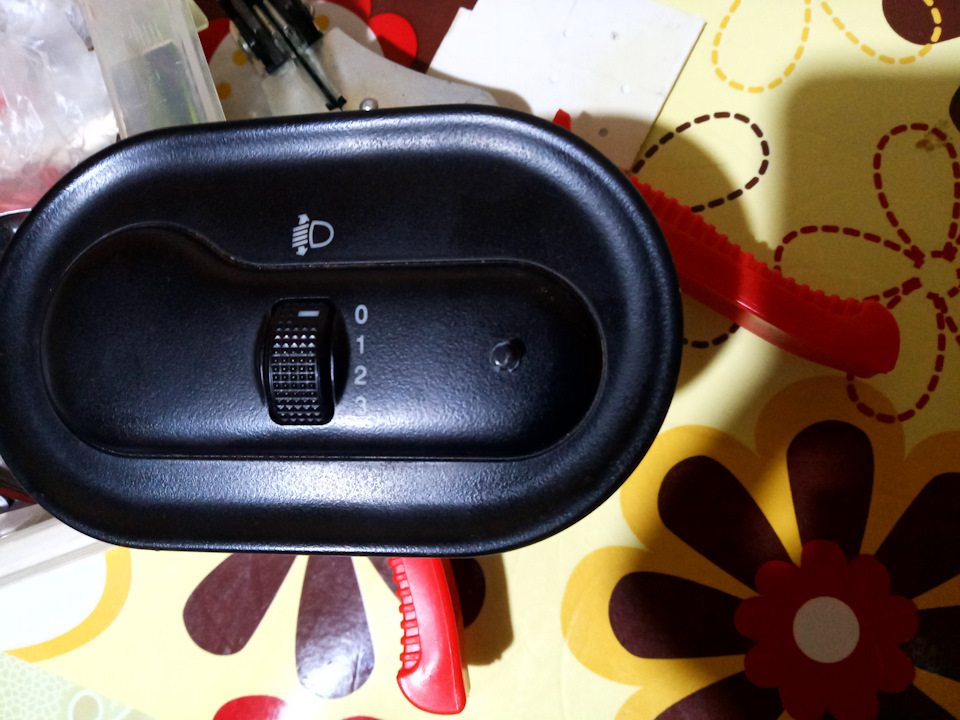

та й зовнішній вигляд
А тут за три дні і БК прийшов

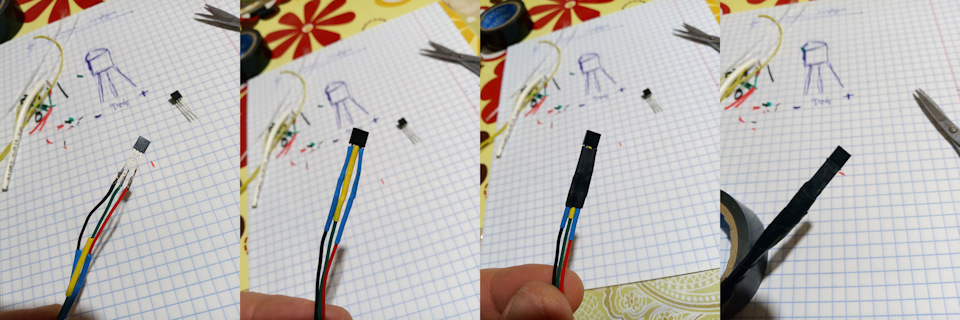

Купувати датчики температури не став, у мене багато датчиківтемператури DS для багатьох проектів нагромадилося. Використовувавкабель пожежної сигналізації, все про підключення датчиків Максимпроконсультував і підказав. > Встановив "кнопочку" на місце
Розібрав приладку та зайнявся підключенням проводки

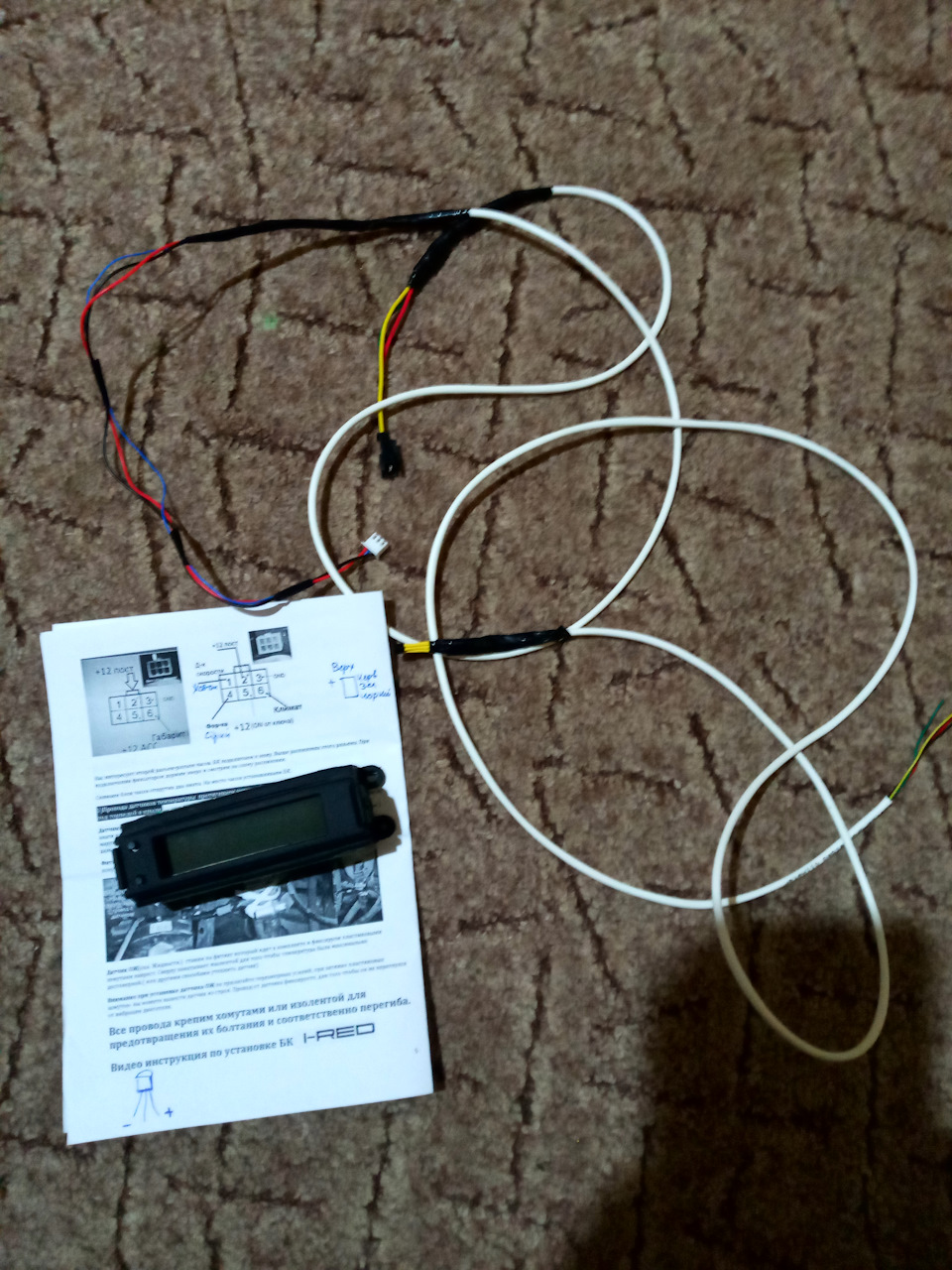

Датчики температури підключив через окрему фішку - на кожен, длязручності монтажу та демонтажу
))) начебто я не помилився з підключенням) А от із датчикамитемператури знову знадобилася допомога автора — показував тількиодну температуру.
я просто підключив усі три одночасно, а треба було по одному іпрописувати кожен окремо
приблизно ось так все працює
Провести датчики вирішив через заглушку за грубкою - дістатисякраще з-під капота, а потім втягувати дроти назад. Температуруповітря вимірюю біля повітряного фільтра, температуру двигуна - напатрубку, салон - центральний тунель. >
БК у роботі
Залишилося підключитися до мізків швидкості та форсунки палива.Знімаємо за обшивкою праворуч комп'ютер і підключаємося довідповідних проводів, добре все ізолюємо
Все запрацювало відразу, обороти, швидкість і витрата паливаоціночно показує нормально.
Я задоволений.
Комплектація, ціна, якість БК – все влаштовує. Автору (якрекомендація))) я тільки хочу порадити трохи змінити друкінструкції - фотографії та схеми дуже важко розібрати))) потрібно "очі одягати".
Я б порадив хоча б вказати кольори проводів до яких потрібнопідключитися - на чб фото не розбереш (а в мене ще й не видно наколодці циферок, але інтернет рулить. Ну це так, ліричний відступ -багатьом і так доведеться шукати інфу в мережі для своїх авто.Максиму удачі та розвитку цього і, можливо, нових проектів!
Усім удачі!
Коментарі20
Датчик температури так само не врізав, і закріпив аналогічно. температура від ліхтаря показує в такому випадку.
бреше, але на 5-10 градусів. Я датчик не просто притиснув до патрубка, а приклеїв за допомогою термопрокладки, зверху смужка алюмінієвого скотчу, спляний і армуючий скотч. Коли все стане на свої місця (пандемія та карантин) скористаюся приблудами опа...
приклеїв до гумового патрубка? ну не буде він тепло проводити)
буде, теплопровідність гума також має, правда враховуючи її невелике значення затримка за часом буде досить велика. Якщо нагрівання було б тимчасовим, короткодіючим, вона не встигла б прогрітися, а з огляду на постійне нагрівання - прогріється. У мен...
Якість корпусу далека від ідеалу, а так потрібна штука.
За роботу плюс. Невже шланг для поливу нікого не збентежив?
))) у мене є комплект, але тепер ситуація не дуже сприяє роботі в гаражі, на жаль
добре виконана робота)) як завжди - красень))
Хороша річ 👍😉
Що там може набридти? ІМХО ця приблуда необхідна в ланосі із заводу)
Нормальний БК, такий же ставив, але через місяць набридає) Правда для любителів тюнінгу, у нього є замір розгону до сотні.
БК дуже хороша річ, але корпус сум - печаль.
Іграшка на 2-3 дні і корпус якось колгоспно виглядає, роблять ніби не перший рік. Якось на Д2 спостерігав як 1 бк перепродували кожні 1-2 місяці, після 4 перепродажі пішов за межі Д2. машину, раптом і тобі не сподобається.
Вартий у мене вже 2 роки такий бк, не знаю що там може набриднути, там є реально потрібні функції, не раз мене виручав, коли машина починає кипіти він голосно попереджає і ще багато всього.
Кольори вказувати немає сенсу, оскільки на різних машинах проводка відрізняється за кольором...
в такому разі правильно вказувати номер роз'єму та номер піна в ньому;)
Це вже найвища математика))))
та хіба?)))) навпаки, все зрозуміло))) вказав де знаходиться роз'єм, його номер, за книгою подивився його вигляд, потрібний пін вибрав - і не треба тобі колір дроту)))
Та не для мене вища, а для того, хто складає інструкцію, зайві заморочки))))) для простого обивателя звичайно було б легше.
та нічого складного) тим більше для тебе! варто тільки раз спробувати)))
