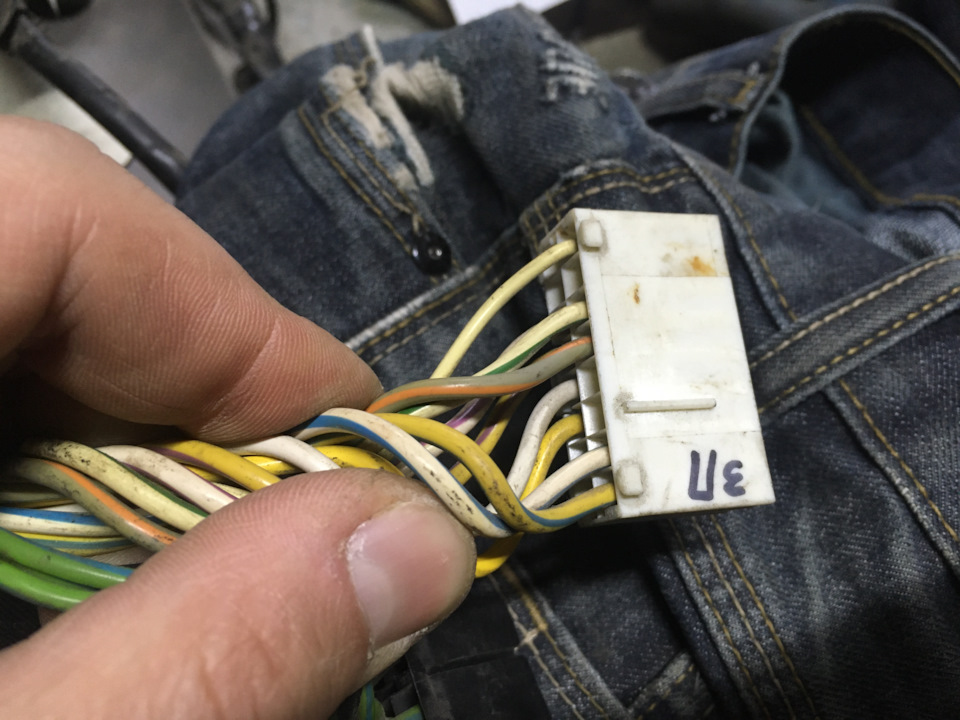

Колодка реле есп, що стоїть біля водійської дверці. Перші два дротив іншому ряду йдуть з реле відразу на блок кнопок. p>
Найлегший спосіб знайти в гофрі дроти есп — відокремити дроти покольорах від усіх споживачів (замок, підсвітка, моторчик, підігрів, динамік)
Далі переходимо до задньої лівої дверки

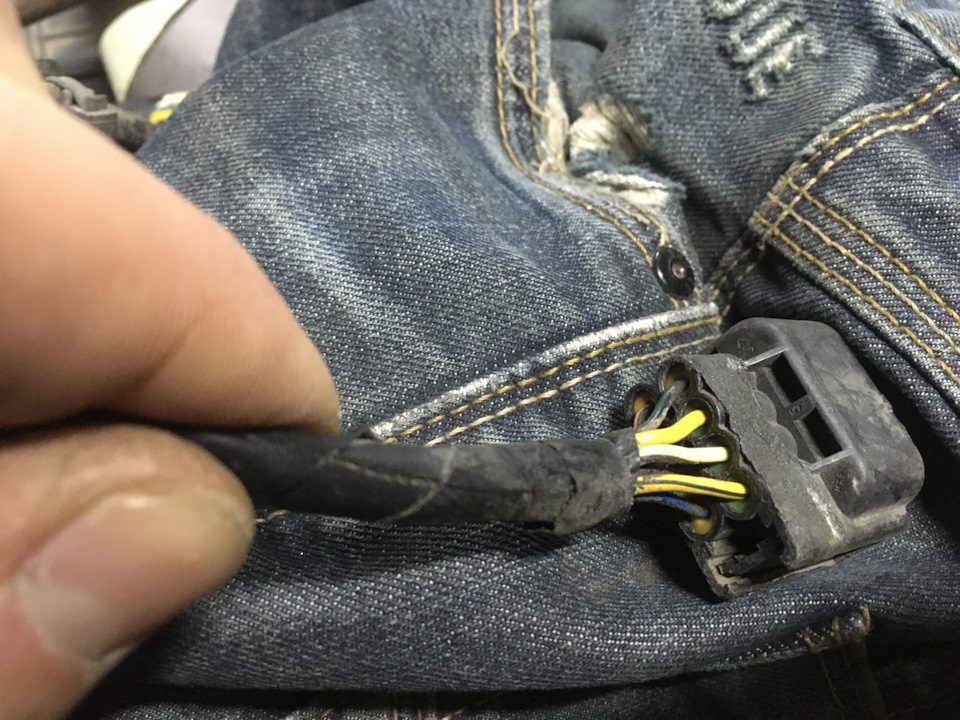

Дроти до фішки моторчика

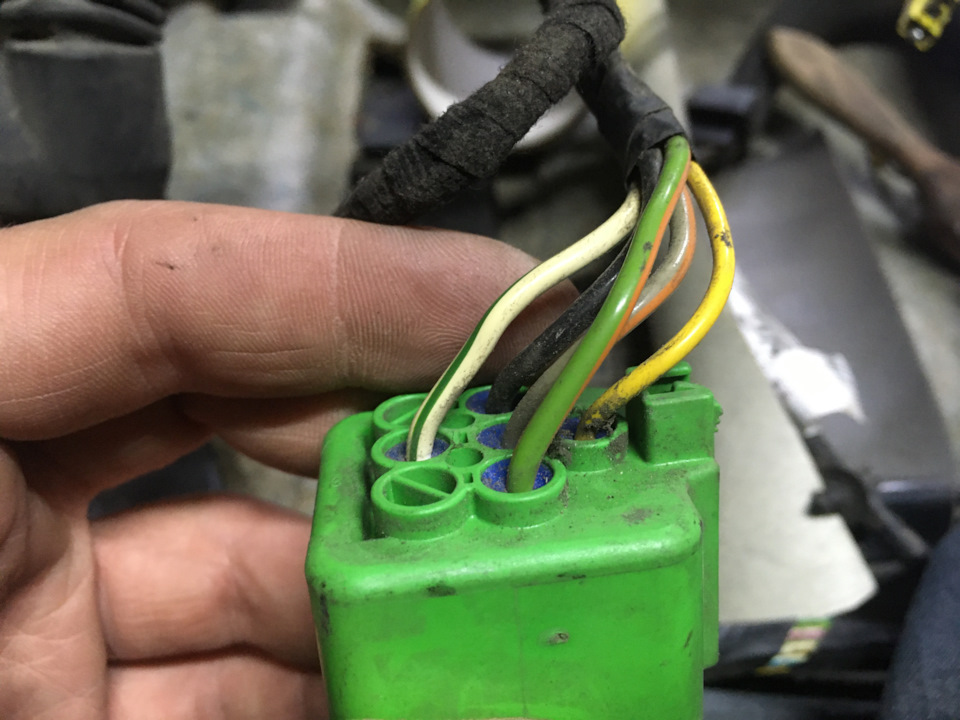

Дроті колодки фішки есп

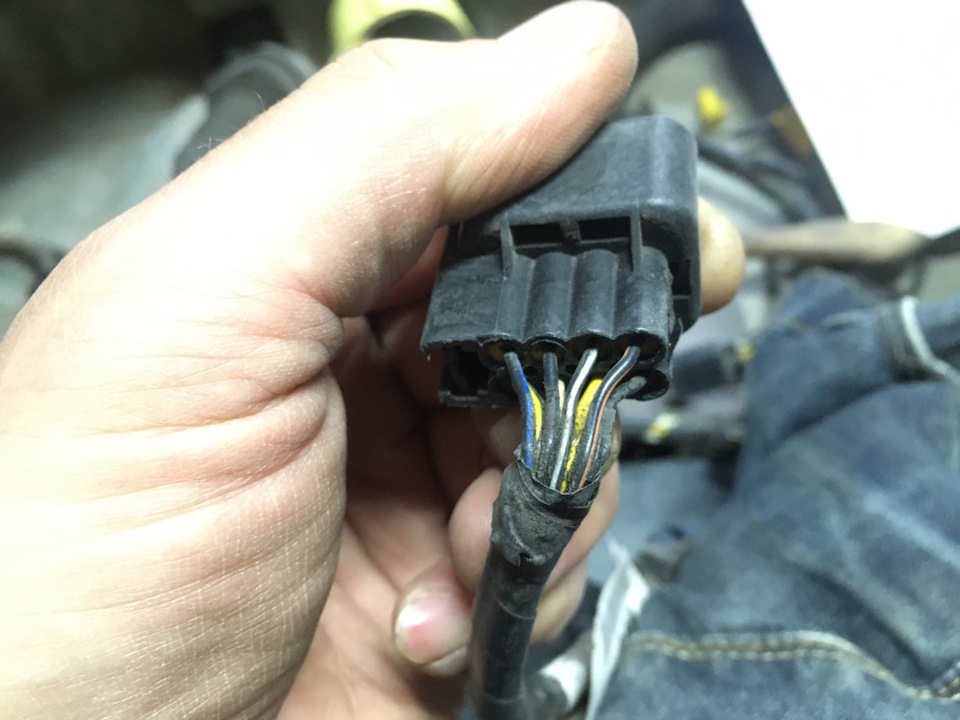

Дроті від кнопки до моторчика
Дроті на управління есп (дверна коса)

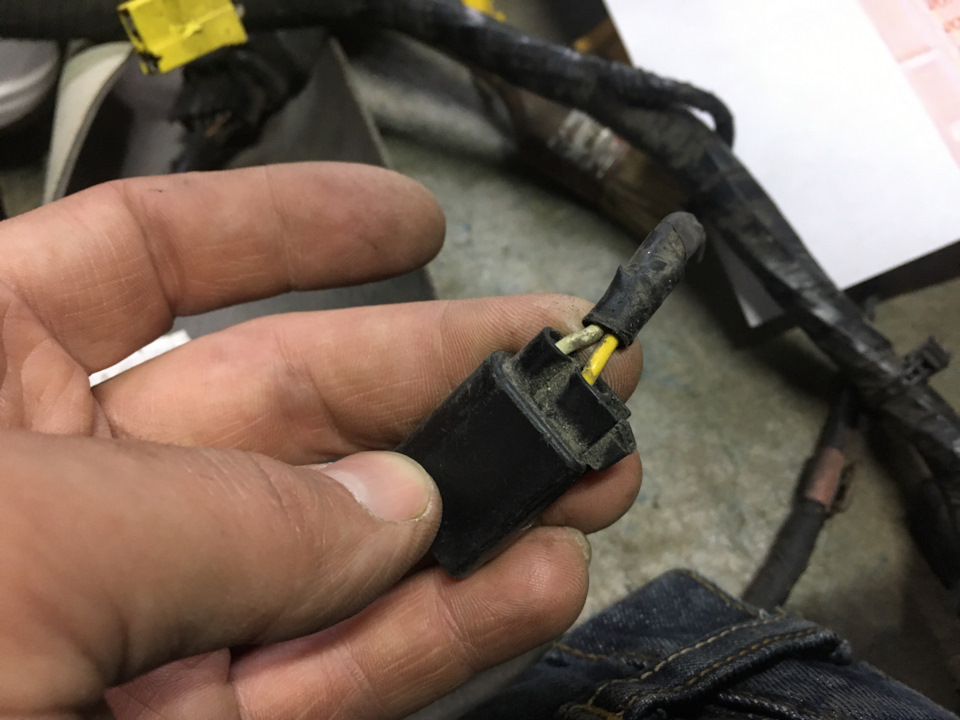

На замітку — в дверний косі від замку йти 3дроти (відділеніпальцями) А в салонній проводці їх лише 2 (на фото посередині)
Далі я знайшов праву пасажирську проводку, що виходить відводійської колодки.
Вісь ці дроти в салонній косі від водійських дверей йдуть науправління пасажирським переднім есп
Вісь ці дроти в косі біля ніг пасажира
Ось вони ближче
Далі я розклав по салону всю проводку дверні, підключившикнопки
Позаводивши «піни» в колодку водійську (намалювавши, щоб булоясніше те, про що писав вище)
І з'єднавши дверну проводку з салонною (на фото ЗЛ дверцята, злівалежать 3дроти:+, вгору вниз. Нижня колодка – дверна коса, верхня –салонна. Дроти просто запхнули у відповідні гнізда)
Далі на відео, як воно вийшло в реальності
Я взяв 5дротів:3шт кинувши на ЗЛ дверцята і 2шт кинувши за ЗП. «+»на ЗП я не кидав через весь салон, а заголив фіолетовий дріт відпередніх пасажирських дверцят і кинувши проводом на ЗП, на фотонижче видно), тобто на ЗП теж прийшло 3дроти, тільки не всі відводійської колодки.
< /p>
Права передня гофра
Далі нам треба розпінувати маму-папу
Для цього нам треба малою плоскою викруткою (на скільки малою? Наприклад, для болтика М3-М4) витиснути штопори. На фото їх 3штТиснути треба кожен окремо, в порядку, як показано на фото. Штопорможе не відійти з першого натиску, тому треба по кожному по черзітиснути, поки він не відштовхне вниз сам. Пластик чутливий донавантаження, тому без фанатизму. Перший раз завжди боляче 🤪
Далі, треба наводити порядки:голі дроти скрутити з пінами, завестиїх біля колодки, прокласти проводку і тд.
