Відновлення режиму рециркуляції МОНДЕО ІІ + відео. ч.2 мондео 2 (mondeo 2, mk2, mondeo II)

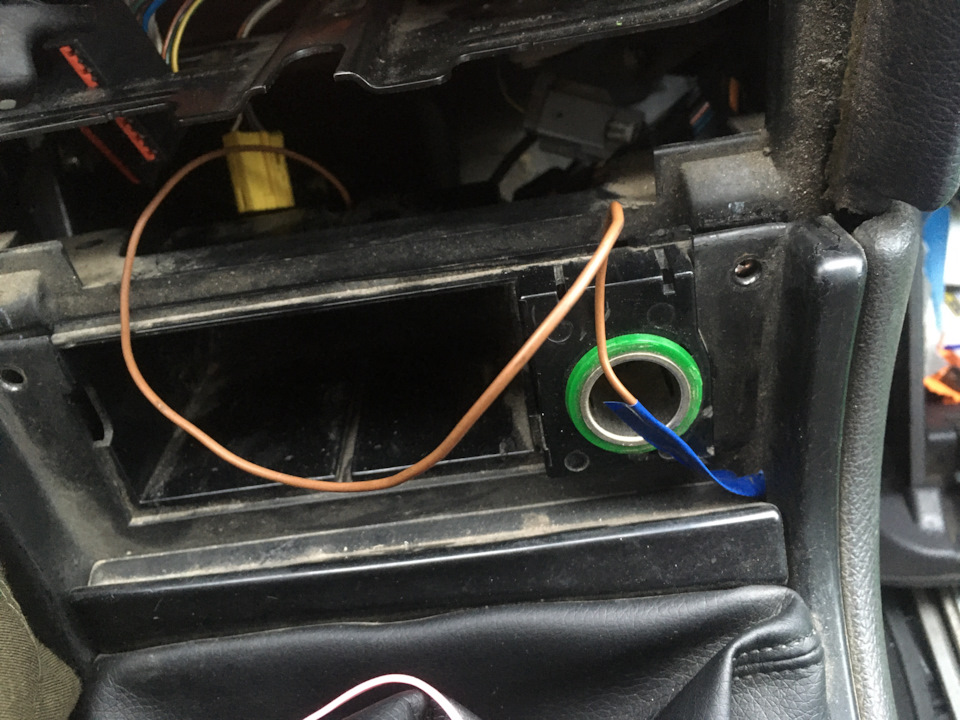

Я від прикурювача вивів постійну масу, нею ж і користуюся дляреле

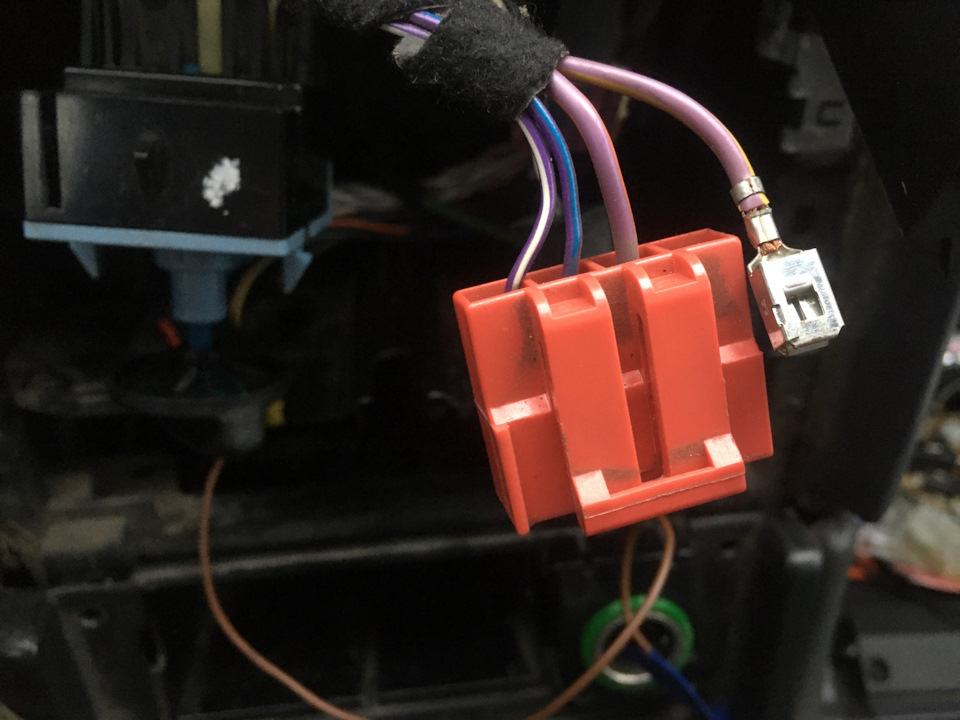

Від крайнього правого товстого проводу на 4конт електророз'єміперемикача напрямків обдуву беремо «+». Він там з'являється/зникаєіз запаленням, також зникає в положенні точка (все закрито)

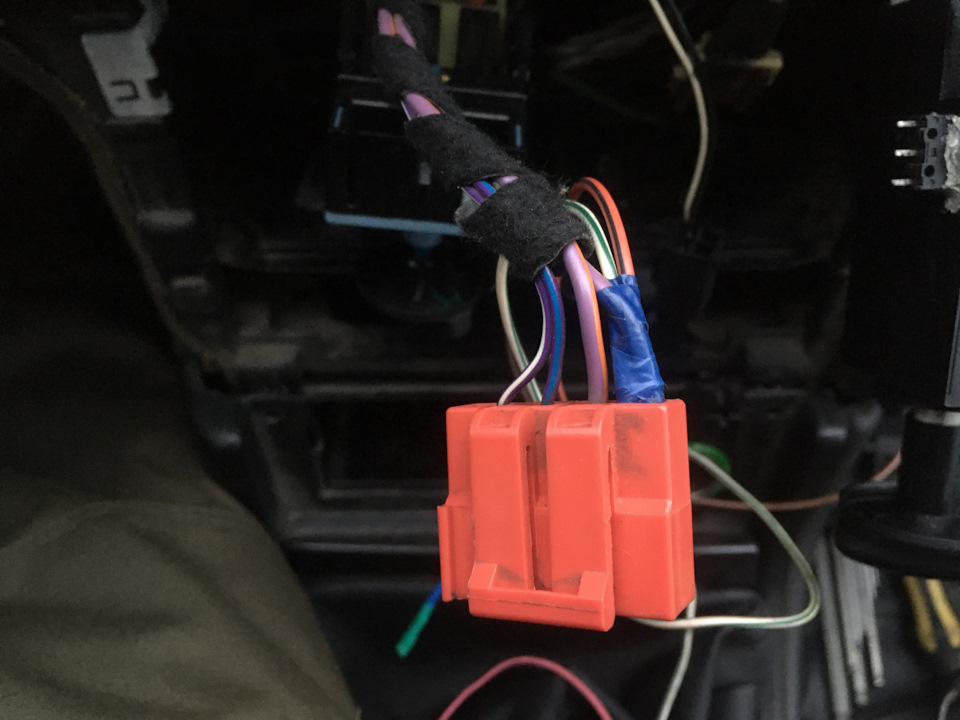

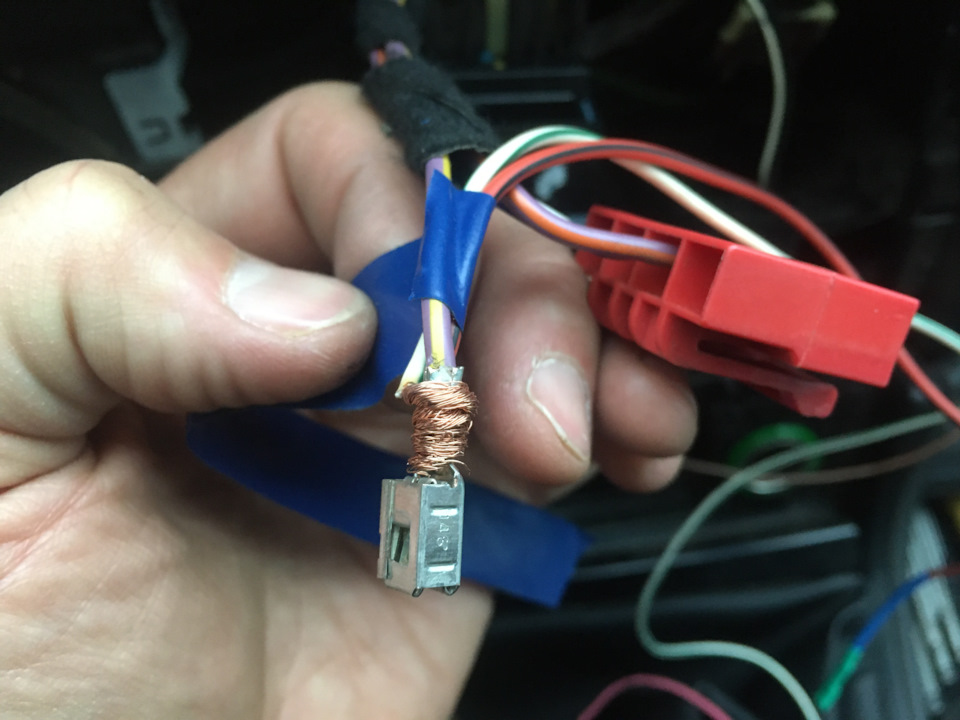

Приєднуємо сюди 2 дроти

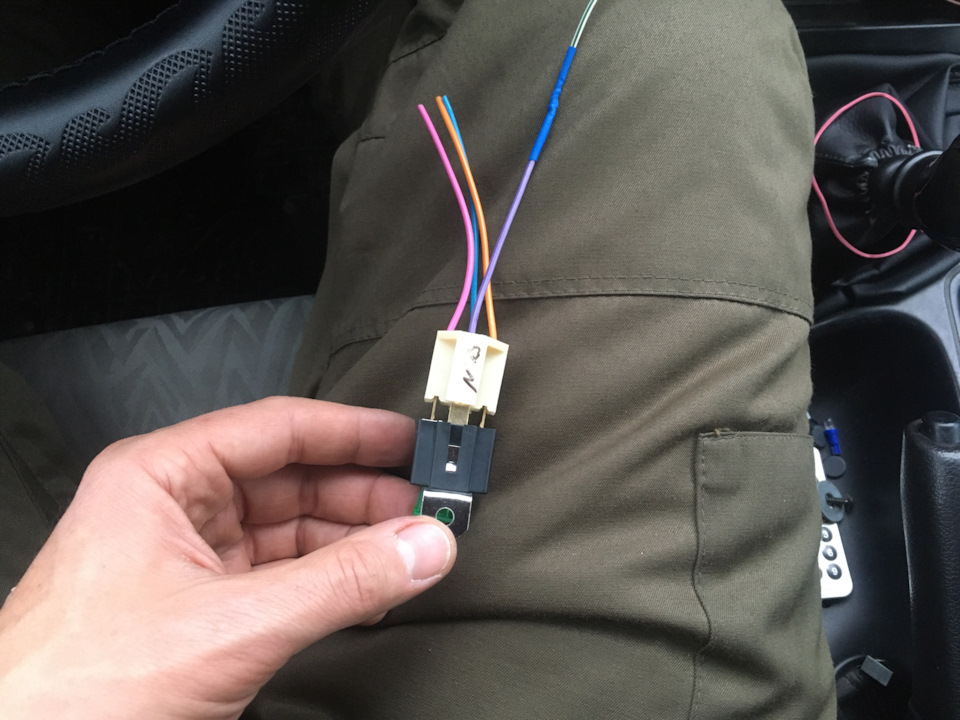

Один з них приєднуємо до 87 клеми 4конт реле
Нижня клема 87
Інший дріт — до одного з контактів нашого мікровімікача
З іншого контакту виводимо дріт до 85 клеми 4конт реле
Нижня 85 клема
86 клема - це маса (заготовлена ​​від прикурювача), ну а 30 клема -це у нас вихід на електромагнітний клапан
Зручне місце для кріплення реле
Вісь і сам клапан (електромагнітний вакуумний клапан ВАЗ2105-1127010-02).Зверху в нього 2 клеми, на одну вішаємо вихід з 30клеми 4конт реле, а інший це маса.Я прикрутив масу до болта, щокріпити цей же клапан до кузова Вакуумні шланги взявши з іншогомондео, вони вічні, бо крапельниці вже не такі, як раніше
Надягаємо шланги і «методом тику» визначаємо правильний порядок їхпідключення
Робимо всі скрутки, змотки
Кріпимо і не забуваємо про масу клапана
Підрізаємо зайву длину шлангів, я давши трохи герметика навколовходу шлангів у роз'єм, і ховаємо внизу
Ну і відео для лінивих
