Моніторя інтернет, на очі попалася на OLX голова за хорошоюціною.
Людина продав її з Quadlock gen3 і плюсом рідної USB дляCarPlay.

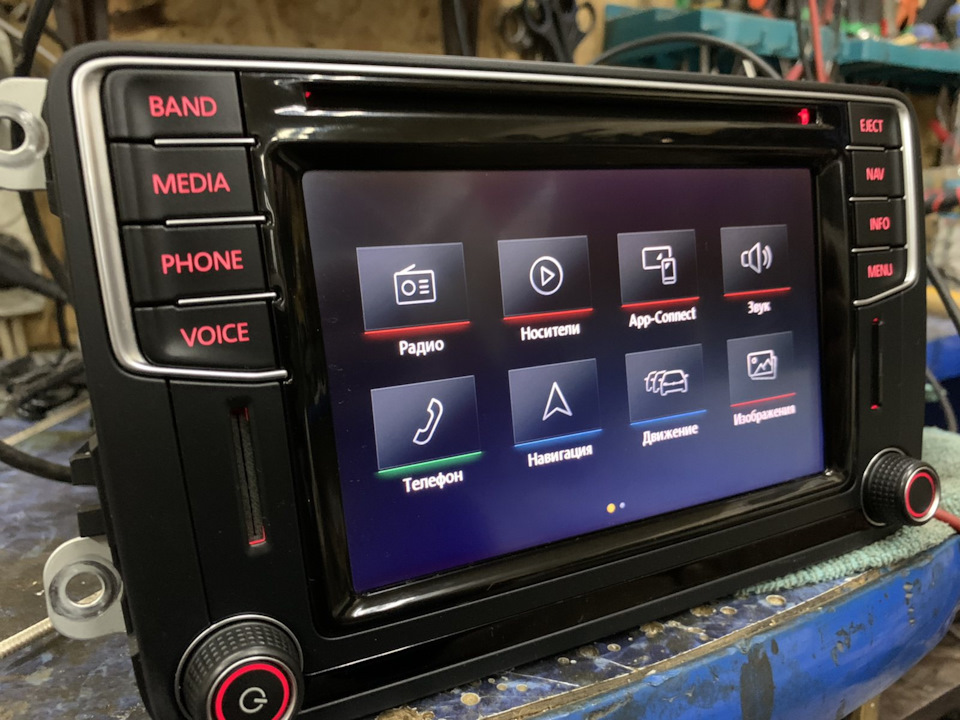

Фото 2. DM

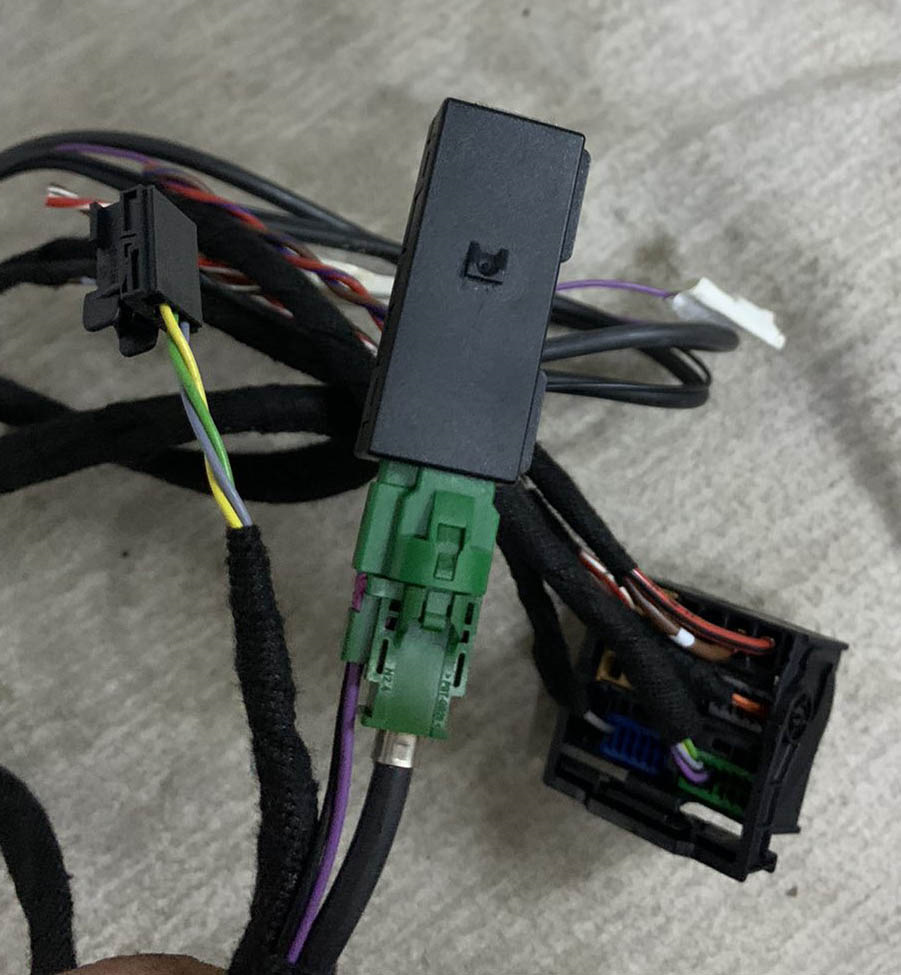

Фото 3. USB для CarPlay
Установка принципово проста:зняти декор на встановленій голові вмашині. > 2. Відкрутити 4 торкси
3. Вилучити голову, відключити роз'єм
4. Перепинати Quadlock gen2 на Quadlock gen3
5. Підключити магнітолу
6. Виконати кодування
Так ось на етапах 4 і 6 зустрілися певні труднощі, які довелосястоїчно подолати.
Етап 4.
Хотілося купити свіжі роз'єми + піни до них і старі дротиперепинати за красою.
Почав шукати на авторинку, факт — там немає нічого такого, заїхавна радіоринок, там порожньо від слова зовсім.
Роз'єми та піни є або на замовлення в офіціалів із цінником відчавунного мосту, або на Аліекспрес із довгими термінами доставки.Питання було вирішене скручуванням і термоусадкою з олов'янимпаяльним кільцем (фото 9 і 10).
Де купують це добро автоелектрики Києва поки що для мене питаннявідкрите, уточню у свого електрика, дуже цікаво.
Фото 4. Перепинування gen2 на gen3
Фото 5. Мій gen2

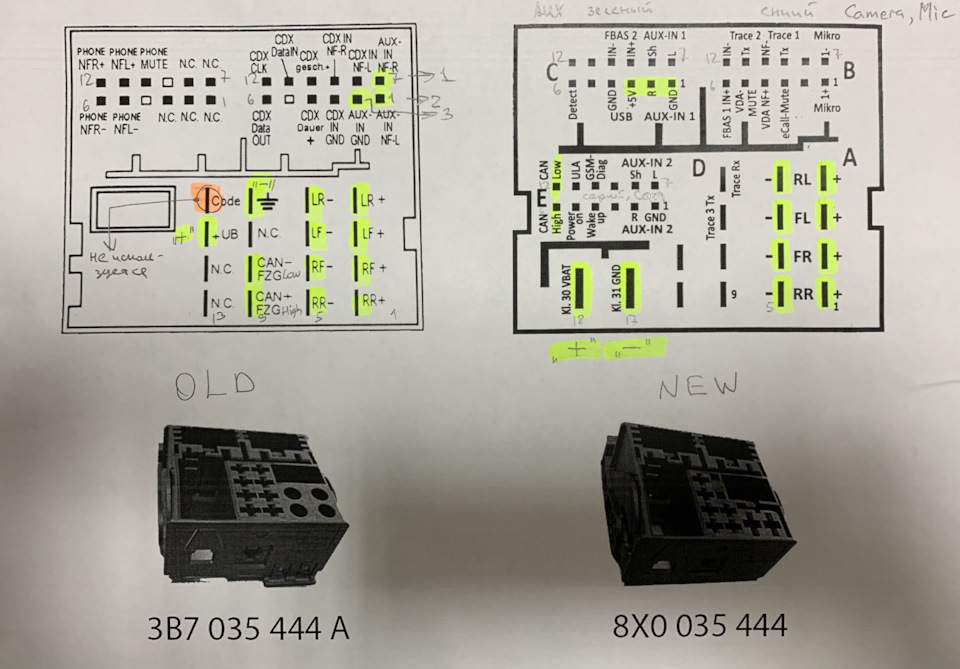

Фото 6. Розпинування gen2 і gen3

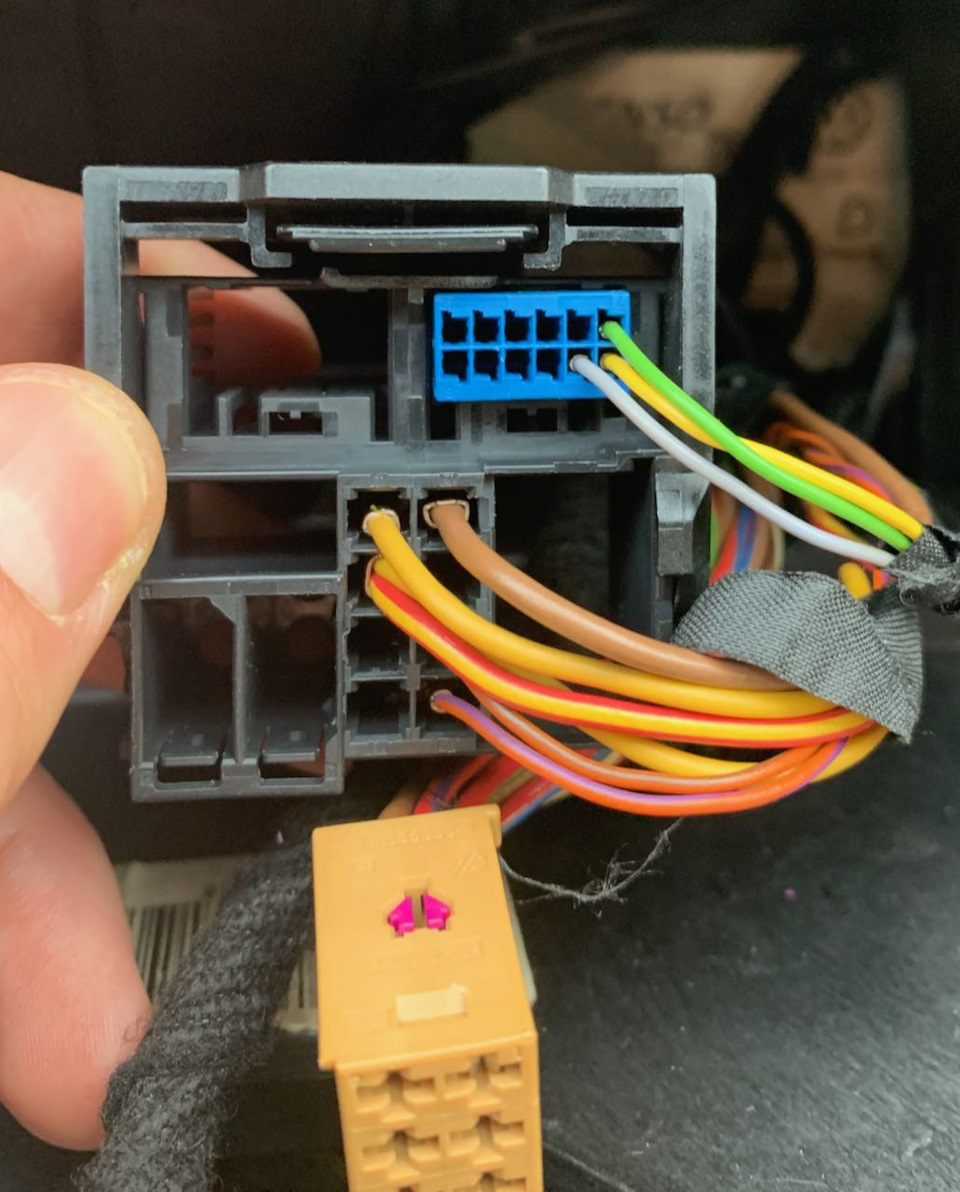

Фото 7. Роз'єм gen3
Фото 8. Розпинування gen2
Фото 9. Термоусадка з оловом.
Фото 10. Термоусадка з оловом. 530 AN SW 1642 та встановлений ГУ DMбачив як блок 56 "головний пристрій", а повинен був бачити як 5F "електронна інформаційна система 1". Для коректронної роботи гейтпотрібно оновити. У мене в загашнику є диск із великим обсягомпрошивок під VW. Знайшовши потрібну протягом 2х хвилин блок 7N0 907530 AN перетворився на 7N0 907 530 BL SW 1682 який коректно бачить5F.
Фото 11. Гейт в оригіналі.
Фото .
Фото 13. Лог прошивки гейта. Як прошити гейт описаноhttps://megadriver.org/logbooks або тут/p>
Був страшенно радий що у мене тепер все ок і DM встановлена покрасі.
Але тут фак ап - не регулюється гучність.
Перечитав масу постів по встановленню та кодуванню DM і натрапив натерміновість у кодуванні яка вказує на можливу інсталяцію dynaudioіз зовнішнім підсилювачем. Після коригування налаштувань все сталоок.
Нижче наведу посилання постів на Драйві, які були дуже корисні приінсталяції системи.
Discover Media Full Pq FAQ Bolero mib2 ( Composition media), Amundsen MIB2 (Discover media) Частина 1 «Оглядова»https://megadriver.org/logbooks
FAQ media), Amundsen MIB2 (Discover media) Частина 2 «Установка, мінімальний пакет» https://megadriver.org/logbooks
FAQ Bolero mib2 (Composition media), Amundsen MIB2 (Discover media)Частина 4 «Підключення» https://megadriver.org/logbooks
FAQ Bolero mib2 (Composition media), Amundsen MIB2 (Discover media)Частина 5 «Кодіювання» https://megadriver.org/logbooks
< /p>
FAQ Bolero mib2 (Composition media), Amundsen MIB2 (Discover media)Частина 6 «Premium пакет» https://megadriver.org/logbooks< <
FAQ Bolero mib2 (Composition media), Amundsen MIB2 (Discover media)Частина 7 «Адаптації» https://megadriver.org
Русифікація магнітоли Discovery Media MIB2 + Fullфункціонал! https://megadriver.org/p1168590-rusifikaciia-magnitoli-discovery-media-mib2-full-funkcional
Установка Discover Media MIB2 Wifihttps://megadriver.org/logbooks
74. 📌 Установка Composition Media у Passat CC. Перші враження.https://megadriver.org/logbooks
97. 📌 Установка нового Geteway 7N0 907 530 BLhttps://megadriver.org/logbooks
За станом на сьогодні є один мінус, мій парктронік втративвізуалізацію, тобто звукова індиція працює як і належить, а осьвізуального відображення на екрані немає. Необхідно перевіритиадаптацію блоку.
p>
Парктроніки є, камери немає:
Довге кодування, байт 19, біт 4 -> викл.
Адаптація:
ENG122229-ENG117710-Car_Function_List_BAP_Gen2-parking_assist_0x0A-> активовано
ENG122229-ENG117711-Car_Function_List_BAP_Gen2-parking_assist_0x0A_msg_bus-> Термінал 15
ENG122227-ENG117496-Car_Function_Adaptations_Gen2-menu_display_pdc-> активовано
ENG122227-ENG117500-Car_Function_Adaptations_Gen2-menu_display_pdc_after_disclaimer-> не активовано
ENG122227-ENG117497-Car_Function_Adaptations_Gen2-menu_display_pdc_clamp_15_off-> не активовано
ENG122227-ENG117498-Car_Function_Adaptations_Gen2-menu_display_pdc_over_threshold_high-> активовано
ENG122227-ENG117499-Car_Function_Adaptations_Gen2-menu_display_pdc_standstill-> не активовано
ENG122229-ENG117712-Car_Function_List_BAP_Gen2-VPS_0x0B -> неактивовано
ENG122229-ENG117713-Car_Function_List_BAP_Gen2-VPS_0x0B_msg_bus-> не активовано
Після перевірки адаптацій буде ясно, що і як.
НІ
я не розбудував цього так як звук мені достатньо і тим більше скоробуду оновлювати парктроник до повноцінного PLA c 12 датчиками іблоком 5Q0 919 298 F який необхідно перешити в 1K8 919 475 D зверною параметром. Жду кронштейна для одного з датчиків.
А це скоро.
Ще очі радують етикетки радіостанцій, с естетичної точки зору штукакрута, приємна.
Для повної радості потрібно ще три штриха:
1. Антена GPS для роботи штатної навігації (хотя є карплей ноштатка редко но буває потрібна), куплена 18D 035 507
2. Мікрофон в штатному місці, куплен 1T0 057 900
3. Для установки USB в підлокотник необхідна нова чаша впідлокотник, заглушка AUX і боковая вставка, номеризапчастин:3C0863315D1QB підлокотник; 5M0035345 маленькая заглушка; 3C88623789B9 боковая вставка — все це зазначено і буде змонтованопісля приходу.
Продовження слід…
Всем хорошего времени суток!
PS 2020/11/17
Адаптація зроблена, USB на місці)
"USB на місці)
"USB на місці)
"USB на місці)
"USB на місці)
"чекаю кронштейна для одного з датчиків. А це незабаром. Ще очірадують етикетки радіостанцій, з естетичної точки зору штуканайкрутіша, приємно. Для повної радості потрібно ще три штрихи:
1. Антена GPS для роботи штатної навігації (хоч є карплей, алештатка рідко, але буває потрібна), куплена 18D 035 507
2. Мікрофон у штатне місце, куплений 1T0 057 900
3. Для встановлення USB у підлокітник необхідна нова чаша упідлокітник, заглушка AUX та бокова вставка, номеризапчастин:3C0863315D1QB підлокітник; 5M0035345 маленька заглушка; 3C88623789B9 бокова вставка — все це замовлено і буде змонтованопісля приходу. Часу доби! PS 2020/11/17
Адаптація зроблена, USB на місці)
"чекаю кронштейна для одного з датчиків. А це незабаром. Ще очірадують етикетки радіостанцій, з естетичної точки зору штуканайкрутіша, приємно. Для повної радості потрібно ще три штрихи:
1. Антена GPS для роботи штатної навігації (хоч є карплей, алештатка рідко, але буває потрібна), куплена 18D 035 507
2. Мікрофон у штатне місце, куплений 1T0 057 900
3. Для встановлення USB у підлокітник необхідна нова чаша упідлокітник, заглушка AUX та бокова вставка, номеризапчастин:3C0863315D1QB підлокітник; 5M0035345 маленька заглушка; 3C88623789B9 бокова вставка — все це замовлено і буде змонтованопісля приходу. Часу доби! PS 2020/11/17
Адаптація зроблена, USB на місці)
Коментарі20
Якщо вдасться згадати, підкажіть з приводу гучності - така ж проблема. Дякую
Здрастуйте. Якщо у мене ось такий вихід з магнітоли. То мені йти вашим шляхом?!
Добрий день. Судячи з вигляду - так
Привіт! Підкажи будь ласка а в старому і новому квадлоці які дроти відповідають за парктроніки?
Вся інформація передається через CAN
Зрозумів, спасибі! Не знаєш в який бік можна копати? У мене із заводу стоїть камера з траєкторією + 4 парктроніка. але візуалізація на DM не відображається
Потрібно грати з параметрією Була також проблема З енного разу запрацювала але через який конкретно параметр не скажу Про це писалося в одній з посилань що я дав у пості Треба читати Вже точно не пам'ятаю
Промальовування траєкторії руху заднім ходом так само змінилося порівняно з RNS?
Дуже змінилася) На RNS не було камери. Ставив після окремо і це був ще той квест)))
квадлоки останньої ревізії, здебільшого, зрізають з битків разом із головами.
Доброго дня.Може бути, хтось може мені допомогти.Я встановив радіо Discover mediapassat CC 2009На жаль, час не працює. Годинник завжди показує «000». Якщо час продовжує стрибати протягом 1 хвилини, з'явиться «6 28», а потім знову «000». Коли запаленн...
Відповідне залізо + прошивка. Баг відомий.
Тож з такою ж бякою борюся, вже і гейт поміняв, приладка прошита до останньої по 0610, от і я прийшов до висновку, що прошивка см крива, ще звичайно бкм спробую оновити, якщо ні доведеться шити саму магнітолу)
Там щось із блоком комфорту пов'язане начебто, наскільки я пам'ятаю
Блок комфорту ж в гейт вбудований або я щось думаю
Ні, це різні абсолютно блоки
А я зрозумів, це який ліворуч за предками стоїть, бкм) ось його і хочу оновити, дивишся в цьому і вся біда
Просто його начебто називають блок центральної електроніки, от і не зрозумів відразу, у мене якраз на ньому стародавня прошивка 0048 і номер на 087М закінчується
Блоком центральної електроніки зазвичай називають саме блок центральної електроніки. Читайте саме про Пасат В7/СС - це, напевно, єдина лінійка PQ46, де блоки комфорту та ВСМ рознесені фізично.
Я зрозумів про що ви, дякую за відповіді)
