Прикупив і встановив зумер.
Я робив за цим мануалом:

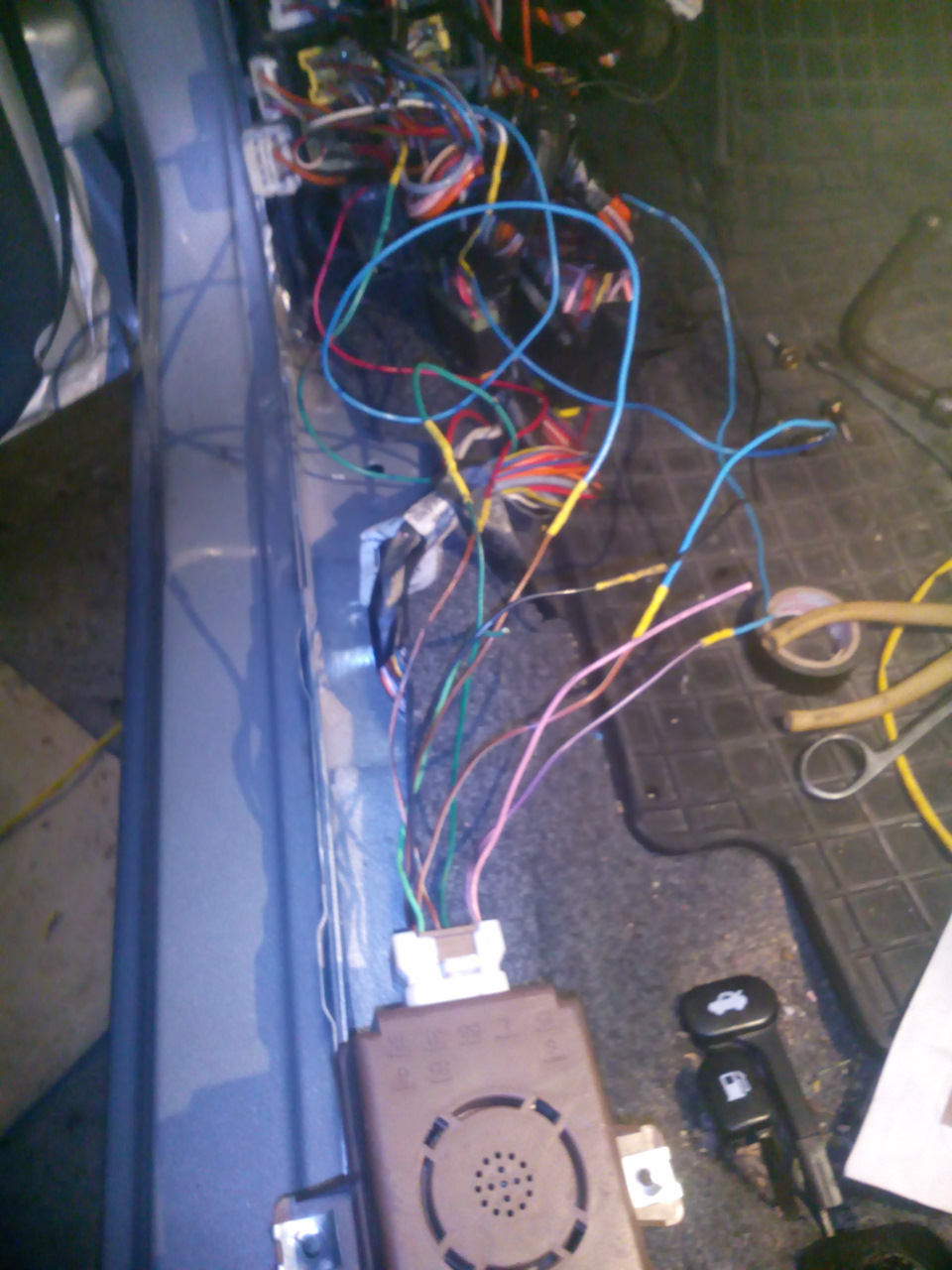

1. Відсуваємо блок запобіжників, шукаємо запобіжник F11. Його лінії підключені два дроти, один з них йде під сидіння на роз'єм ременя, відключивши роз'єм під сидінням, видзвонюємо який з проводів йде під сидіння (у мене він був білий) і відрізаємо його від запобіжника залишивши шматочок у пару див.
Ту частину дроту яка йде на роз'єм ременя подовжуємо так щоб його можна було підключити на кузов авто.

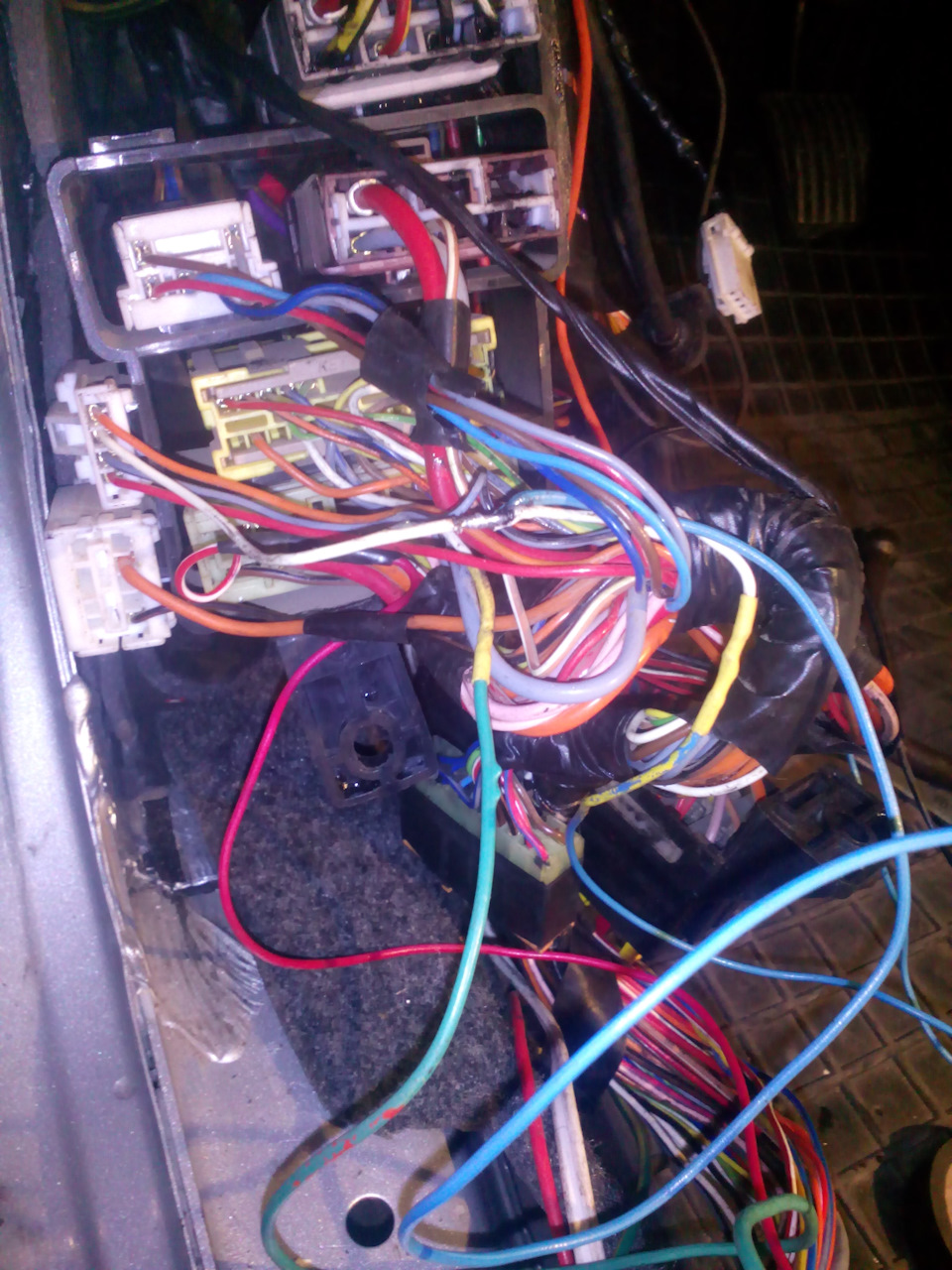

2. Праворуч від блоку запобіжників розташовані фішки. (це виведення лампи ременя безпеки), розрізаємо провід залишивши від фішки кілька сантиметрів.

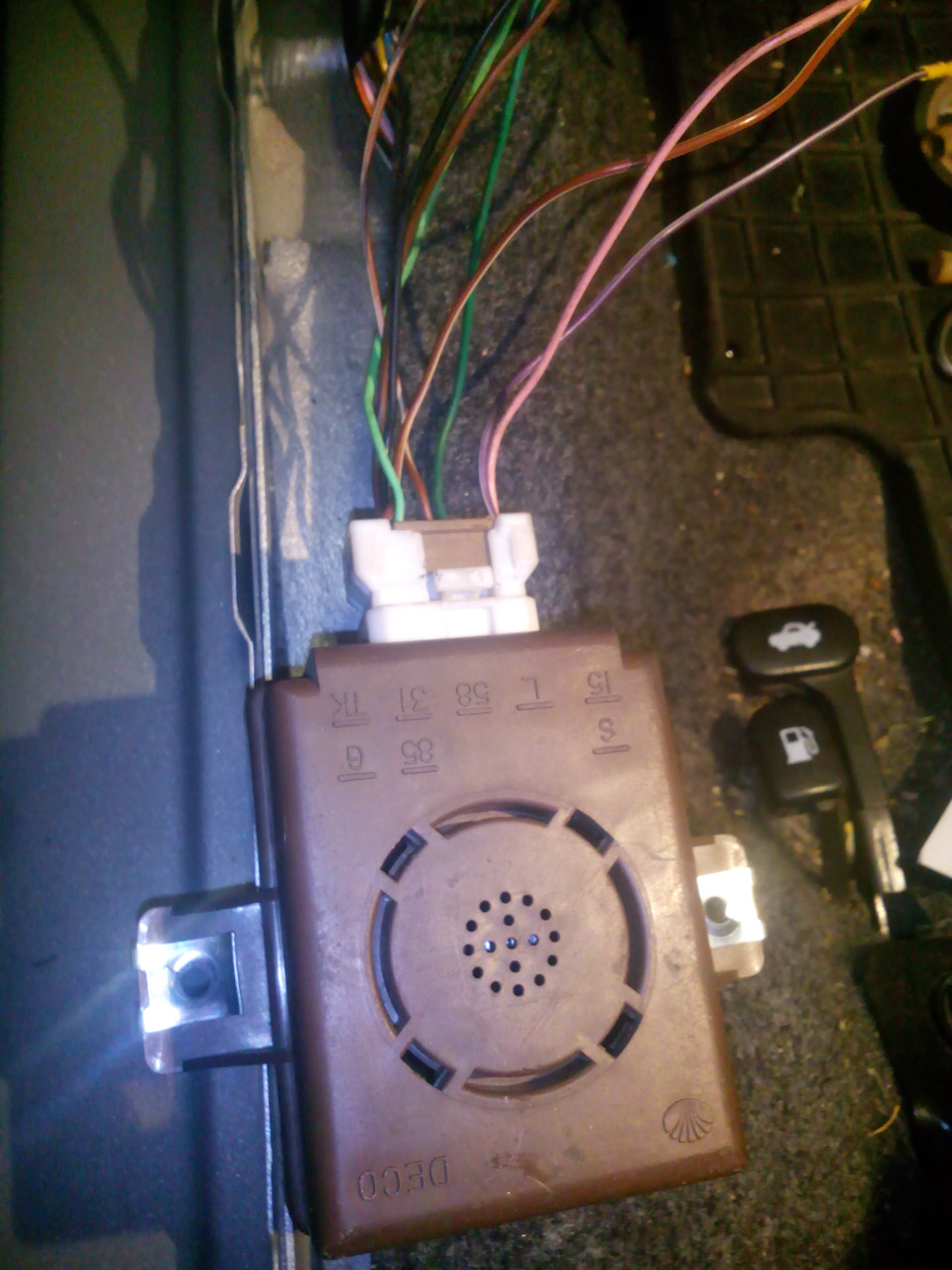

3. У розрив проводу підключаємо виведення дзвіночка-L до проводу, що йде на лампу в приладці (піктограма червоного кольору-чоловічка перекреслено ременем), висновок -G до шматочка дроту з виводу С205.
4. Висновок 15 - до шматочка дроту залишеного біля F11
5. Висновок 31 - на кузов авто (можна з'єднати з проводом відрізаним від F11 і посадженим на кузов)
6. Висновок 58 - до контакту №2 С206 (з'являється +12 при включенні габаритів)
7. Висновок ТК - до контакту на С207 (висновок 3)-білий провід (або до кінцевика дверей водія). Сам зумер установи на заводське місце (над запобіжниками).
При включених габаритах, вимкненому запаленні, відкриття дверей - динькає.
При включенні запалення та непрестегнутому ремені - динькає 5 разів і замовкає.
