Застосовність:зовнішнє освітлення
> Виробник:Китай
Напруга живлення :12VDC
Кількість світлодіодів :60 шт./м.< /b>
Споживана потужність:4, 2 Вт/м.
Світловий потік:162 Лм/м.
/>
Колір свічення:червоний
Кут свічення:120 град.
Ступінь захисту:IP65

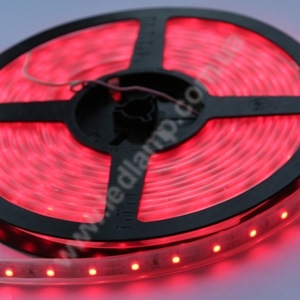

Стрічка світлодіодна в захисті TWF2-R, має 60 світлодіодів 3528 вметрі (кратність різання 50мм.)

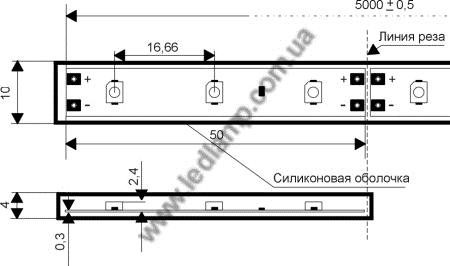

Габаритні параметри стрічки.

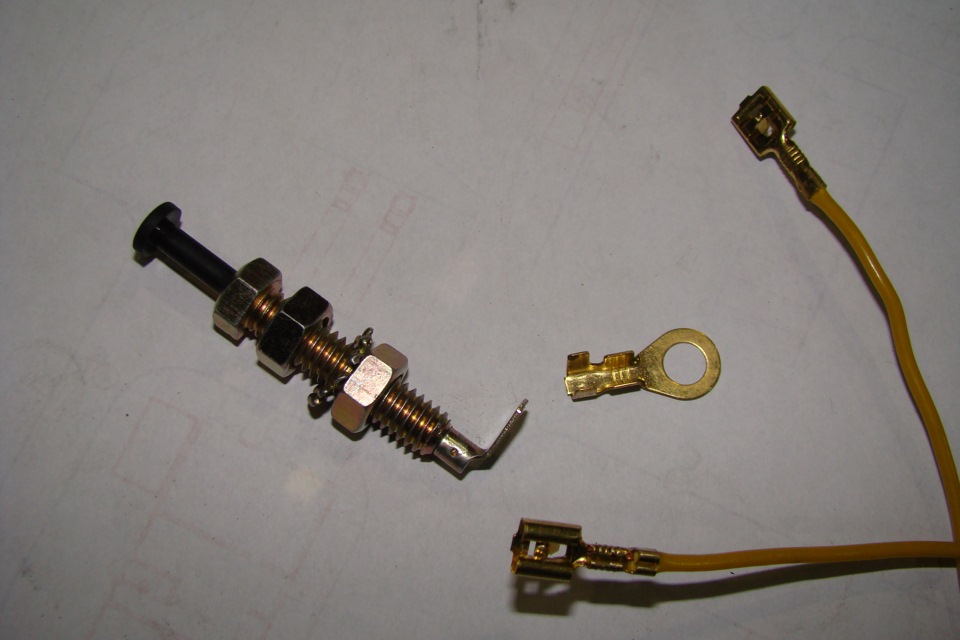

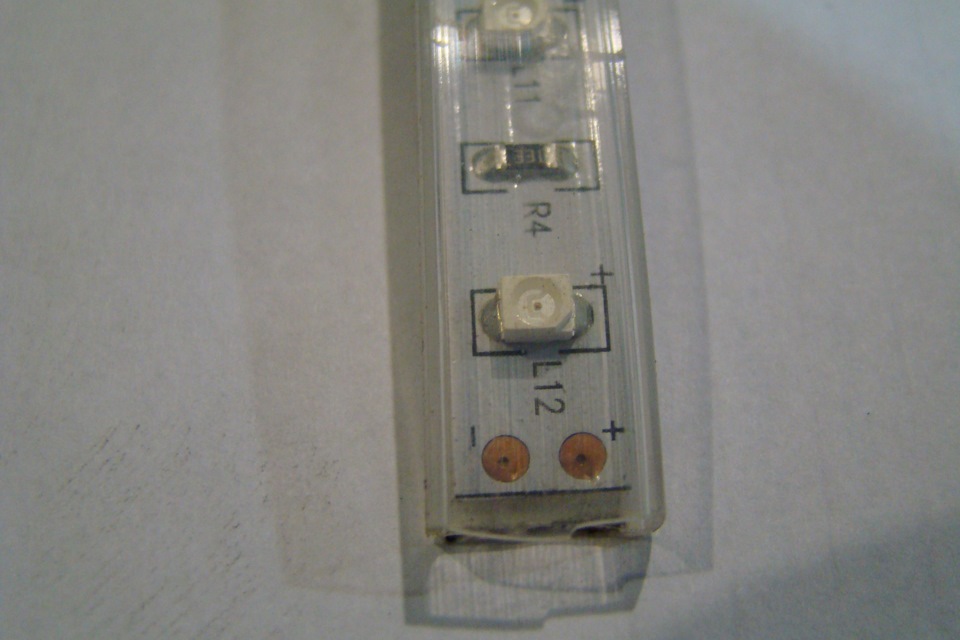

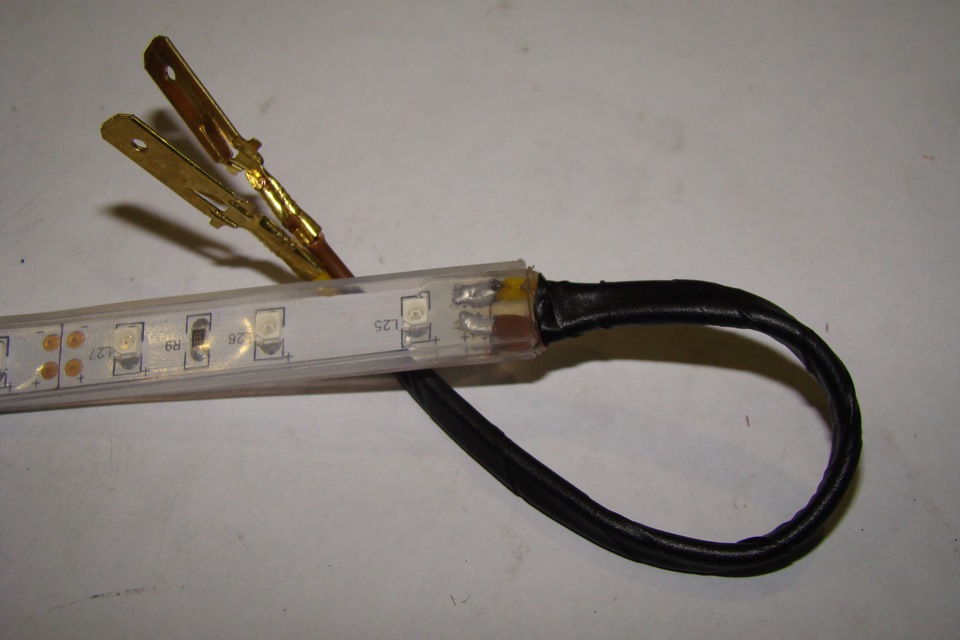

Для реалізації підсвічування знадобляться кінцевик та клеми (з'єднувальні та кільцеві). Так виглядає край гнучкої світлодіодноїстрічки в силіконовій оболонці. Як і минулого разу, готуємо стрічкудо установки (див. Запис у БЖ «Підсвічування нижніх кромокдверей»):до стрічки паяємо дроти, торці стрічки заливаємо клеєм задопомогою термопістолета, ізолюємо.
Далі знімаємо бардачок та визначаємо таке місце встановленнястрічки, щоб отримати максимально ефективне освітлення. Таким ємісце у отворі бардачка на нижній кромці торпеди, над скобою замкубардачка. Там і монтуємо стрічку на двосторонній «3М»-вськийскотч.
Місце встановлення світлодіодної стрічки – на нижній кромціторпеди, над скобою замку бардачка.
Днем підсвічування в бардачку не потрібна. За задумом, підсвічування бардачку повинне працювати тільки в темряві, коливключені габарити. Тому «плюс» беремо від проводу підсвічування (убудь-якому місці, після підрульового перемикача), він будепостійним на стрічці! «Мінус» закріплюємо до кузова, вінрозмикатиметься кінцевиком. Всі дроти ізолюємо, пускаємо вздовжштатної проводки та фіксуємо нейлоновими стяжками.При виборі місцяпід кінцевик слід враховувати, що при закриванні бардачка кінцевикутоплюється. І потрібно вибрати таке місце, де б кінцевик ні в щоне впирався.
Прикладаючи та приміряючи в різних місцях, визначаємо оптимальнейого розташування – встановлюватимемо кінцевик будемо під фільтромсалону, внизу біля основи бардачку. Для цього свердлимо отвір упластиковій панелі, в осередку між ребер жорсткості. Кружочкомпозначено місце підключення проводу «мінуса». Стрілкою вказанийотвір під кінцевик. Встановлюємо кінцевик, регулюємо його необхіднувисоту (його робочий хід). Підключаємо дроти і перевіряємопрацездатність. Концевик встановлений і відрегульований на потрібнуглибину. Все працює:при включених габаритах відкриваємо бардачок ізагоряється підсвічування. При вимкнених габаритах підсвічуваннябардачку не спалахує. Встановлюємо бардачок на місце інасолоджуємося доопрацюванням!
Монтуємо і перевіряємо – все працює!
Встановлюємо бардачок на місце. Підсвічування бардачка невиділяється із загальної картини і в комплексі з іншимпідсвічуванням відмінно виглядає.
Коментарі20
а я підключуся до запалювання ... включати щоразу габарити коли потрібно залізти в бардачок - таке собі заняття ...)
А запалювання кожен раз включати не таке собі заняття? ))))) При всьому цьому, якщо світло на вулиці - навіщо підсвічування в бардачку? Не потрібна! ). Значить і світло в бардачку буде. Це моя логіка. Цілком нормально, якщо ти вважаєш інакше. я митец...
соррі помилився. не від запалювання, а від прикурювача. типу сидиш в машині, значить ключ у замку. значить світло в бардачку буде горіти незалежно від чогось або ще.
Але тут різниця невелика, тому що все одно ключ повинен бути повернутий в замку запалення (або двигун запущений). Оскільки ключ просто вставлений в замок запалювання, але не провернути (або двигун не запущений), то на прикурювач немає живлення.
якщо ключ вставлено, на прикурювачі є харчування. так у мене.
Або на дорестайлі інакше якось ?Т.к. на рестайлінгу після вимкнення запалювання харчування на прикурювач подається тільки 30 сек.
на дорестайлі воно подається вічно)
)))))Зрозумів тебе. Якщо так - то на прикурювач можна. За умови, що ключ у замку
ну, ключ завжди в замку. як правило якщо водій відкрив машину, то ключ вставляється в замок і знаходиться там до тих пір, поки водій не вирішить закрити машину. або просто спить) а в ці моменти якраз таки габарити вночі не горять, а в бардачок може з...
Привіт, питання ти кінцевик з'єднав з мінусом стрічки і потім на кузов? Я просто в електриці не тільки вчуся.
ПРИВІТ!«плюс» постійний на стрічці, «мінус» розмикатися кінцевиком ... Т. е. ТАК, так як ти і говориш
Спасибі велике тобі
Дякую! Тепер і в моєму бардачку світло і майже порядок))) Тільки запитався від плюсової клем прикурювача. Відповідно харчування з'являється при повороті ключа. Всім фень-шуя)))
Привіт. Абсолютно нема за що! Відмінний результат!
В ) До бардачка я ще не дістався і підлокітника )) Скажи, як на датчиках грубки і кнопках, поміняти ? У мене ще заводські, не подобається мені їхнє підсвічування, ти стрічку під панельку запихав ? І про аварійку - як підсвічував ? У темряві її просто...
Так, підсвічування в бардачку - справа потрібна!))) Підсвічування блоку управління обігрівачем/кондиціонером - https://megadriver.org/p70547-zmina-pidsvicuvannia-inside , там використовував не стрічку, а світлофільтри на рідні лампи. У кнопці аварійки стоїть рідна лампочка - MR572769...
я думав її, підсвічування в аварійці, зроду не було)) із заводу ))
Є. ))) У багатьох ця лампочка перегоріла і багато хто точно так думав. )
одягаюся. виїжджаю )))
Жжошь!))))
