блок управління ДХО з 2х реле.
Сьогодні о 2 годині ночі відвідала мене мислячи зробити собі ДХО наближньому світлі фар . Ну як завжди спочатку зробив і встановив. Аколи по тестував подумав. А навіщо воно мені треба :). Але вже всезроблено і встановлено.Працює відмінно.Хороша пристосу для тих хтозабуває вмикати світло у світлий час доби.Робив з підручнихдеталей.У гаражі валявся згорілий блок управління центральнимизамками.
З нього випаяв 2 маленьких п'яти контактних реле і одиндіод.Посидів по вивчав схеми лачетті.Намалював свою схемупідключення.Припаяв дроти до релюшок.І підключив до ланцюгаавтомобіля.Підключення просте.Різати проводку не потрібновзагалі.Достатньо зачистити кінчики проводів і встромити в роз'ємС202. Потрібні 78й, 41й, 31й, і 5й. Контакти .А так само одинконтакт від реле підключити до маси . Загориться). При піднятомуручнику ближній вимикається. При включенні габаритів:такожвідключається ближнє світло. Зібрати може будь-хто. Хтось хоч якосьуміє паяти і читати схеми. Ціна 2 реле від сили 30 грн. Діодкопійок 50. Ну і якщо щось не сподобається. Можна легко демонтуватине завдавши шкоди штатній проводці.
Принаймні. Тепер можна не боятися заробити штрафу. Якщо забувувімкнути ближній у світлий час доби

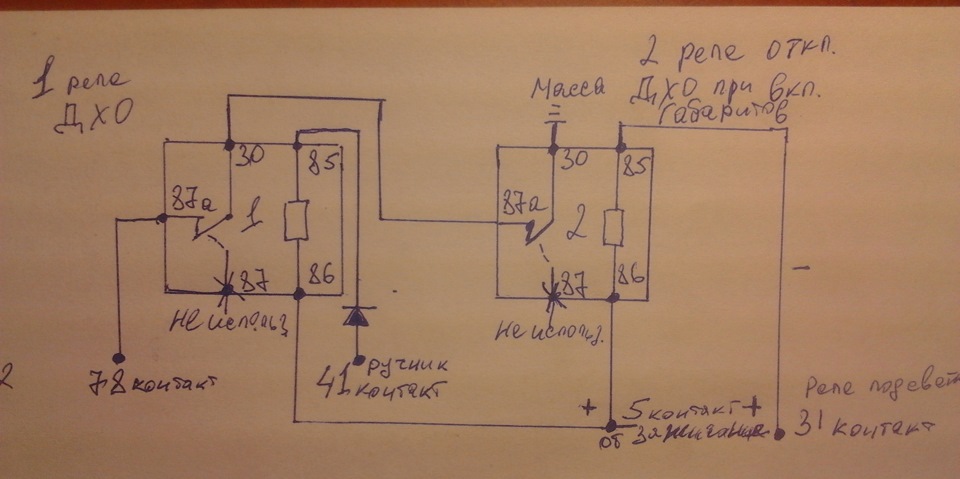

схема підключення .

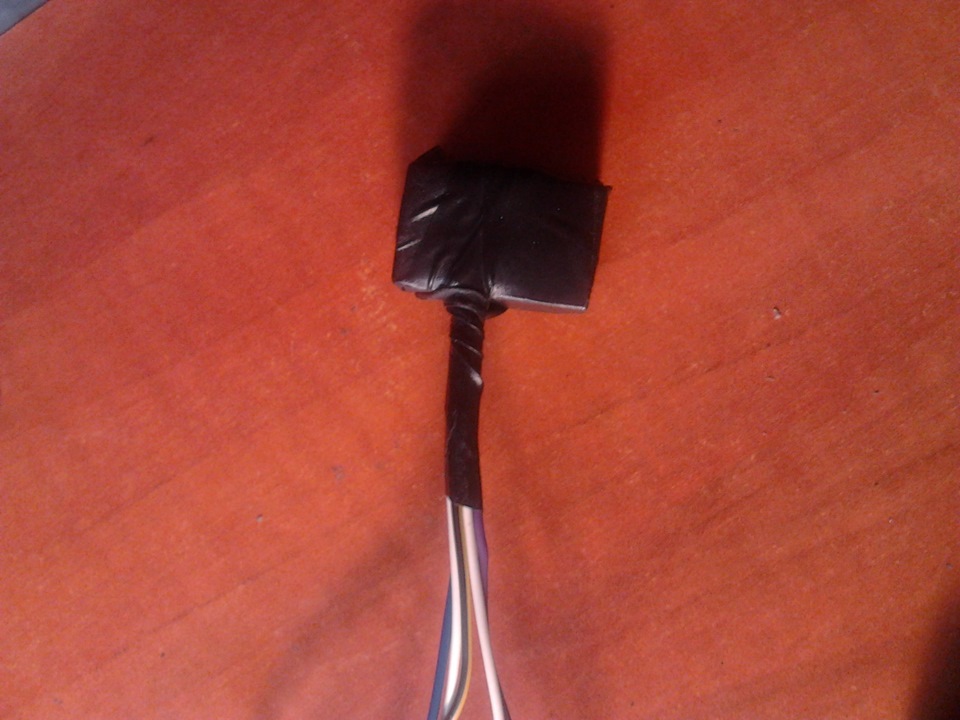

ось що в результаті у мене вийшло .

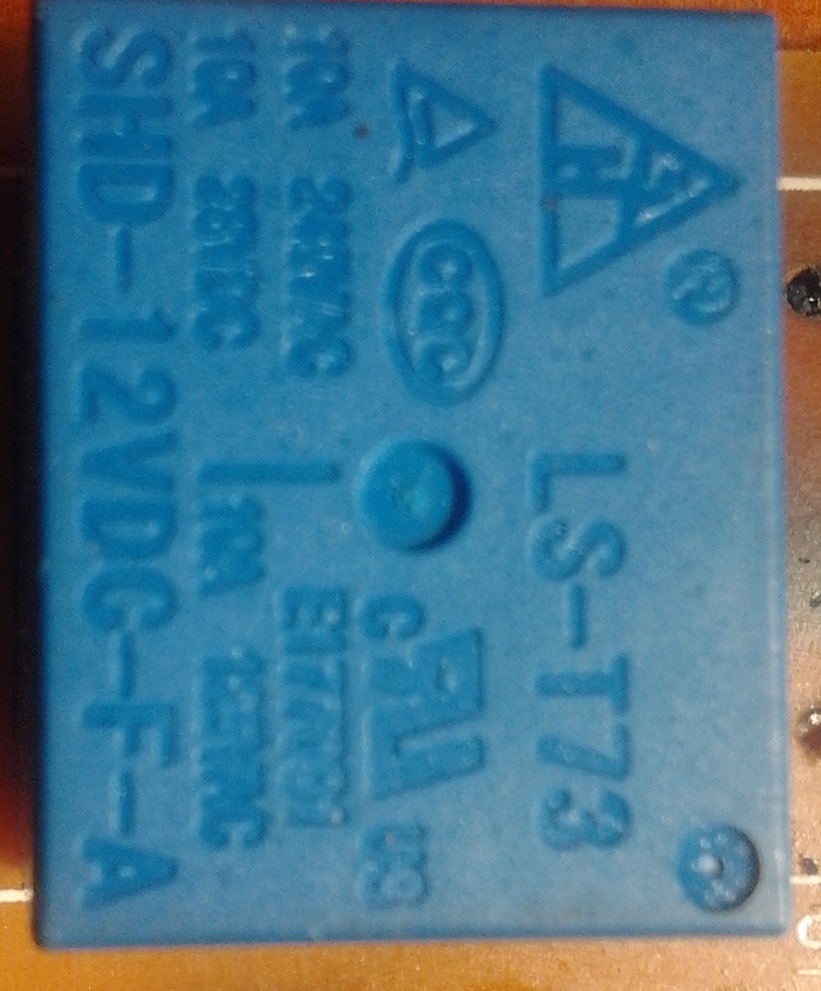

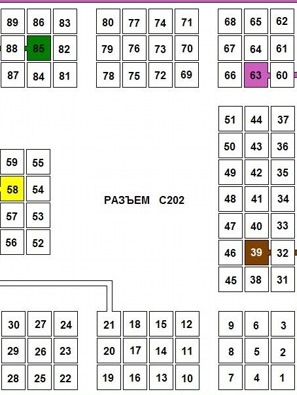

таке 5ти контактне реле використав . Потрібно 2 штуки. РозпинуванняС202. Не звертайте уваги на кольорові квадратики. Таку знайшов унеті. Нам потрібні 5, 31, 41, 78, контакти.
