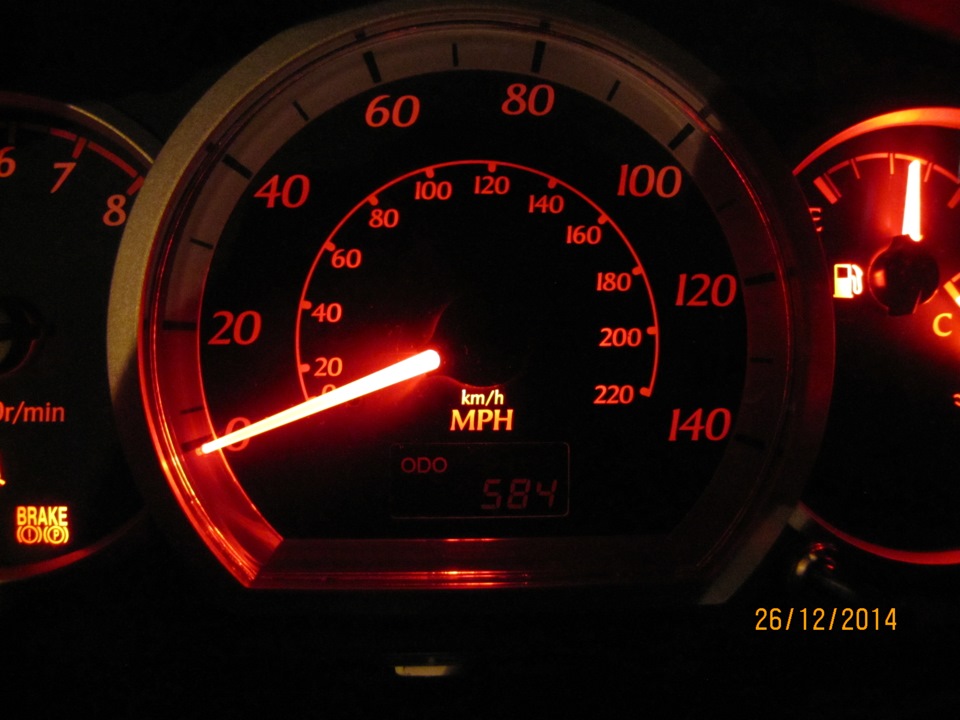

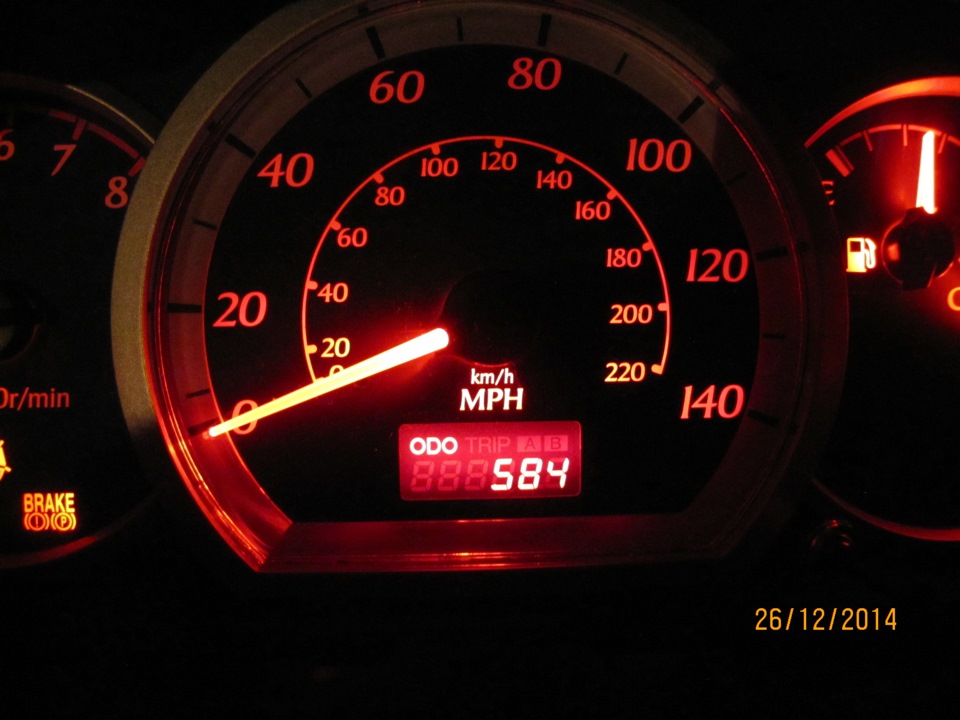

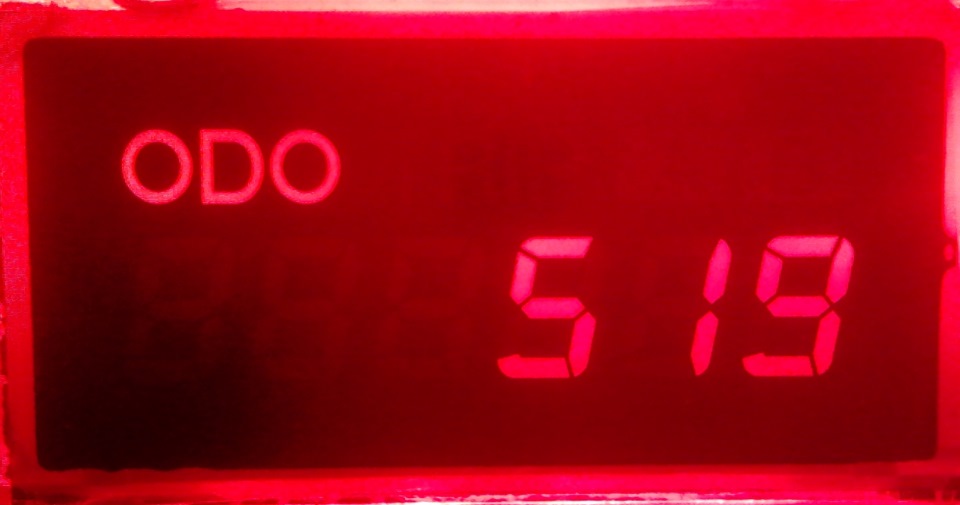

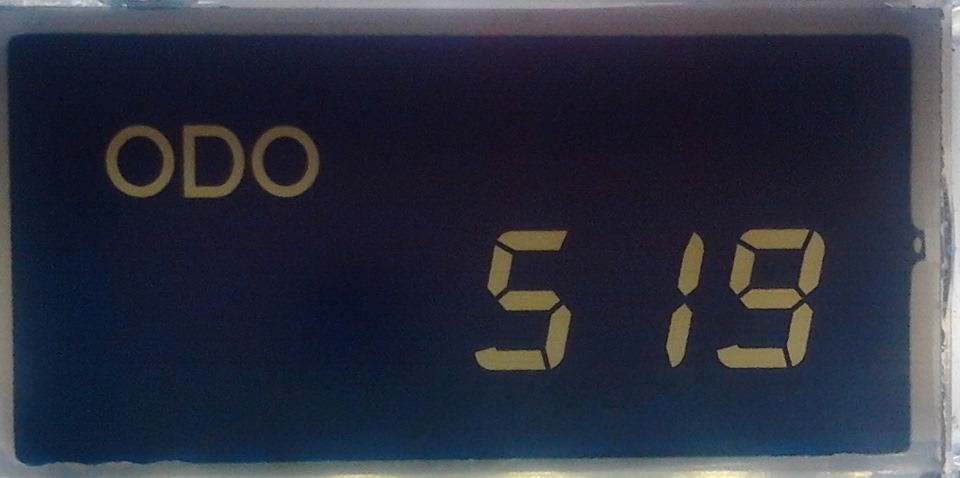

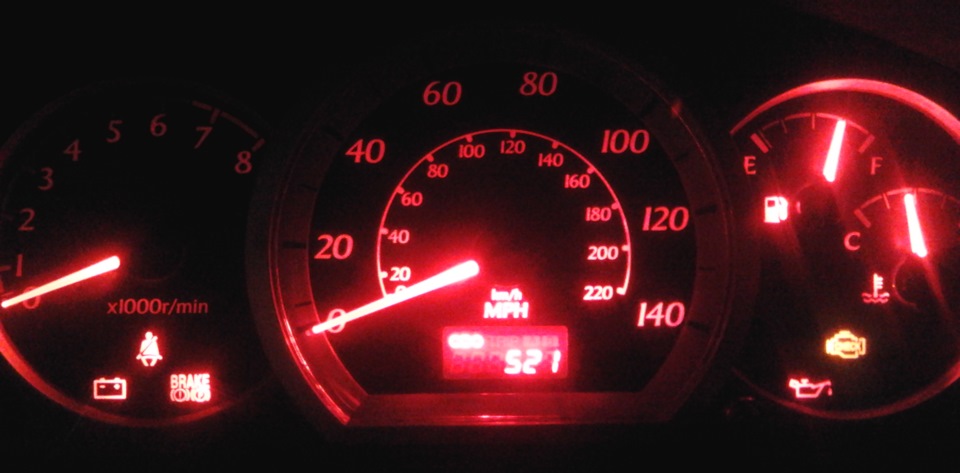

Зробив 2х кольорове підсвічування дисплея . Стрілки у менепідсвічуються при включенні запалення. А все інше підсвічування привключенні габаритів . Так ось в режимі запалення. Підсвічуванняодометра немає. І вдень показання одометра погано видно Вирішивзробити червоне підсвічування при включенні запалення під колірстрілок (хоча колір при бажанні може бути будь-який), а привключенні габаритів воно відключалося і включалося основне білепідсвічування одометра. Від червоних діодів підключаємо до плюсувід запалювання .А мінус від червоних підключаємо до габаритноголанцюга ілл + .Так саме до плюсу .А не до мінуса . Подаєтьсянапруга + і червоні діоди вимикаються і включається основне білепідсвічування дисплея .Підключена до ланцюга ілл + ілл-.
Схожі записи
Прийшла весна. Прокинулися таргани :) або Flip-Flop Trunk
Прийшла весна. Прокинулися таргани :) або Flip-Flop Trunk
20
Коментарі19
Добрий день і зі Святом! Підкажи будь ласка як зробити щоб при заведеній машині горіло підсвічування приладів або хоча б тільки одометр? Може є наочні фото для тих хто далекий від електрики. Вдень нічого не видно на одометрі! Дякую.
Добрий . Тебе теж зі святом! Приборка стік чи пересвічена?
Поки сток .Але на вихідних якщо надрукують облицювання то пересвічуватиму діодною стрічкою
Написати новий коментар як зробити підсвічування стрілок зі світлодіодної стрічки випаяти діоди і як замикати через резистор?
А підкажи таке питання, хочу зробити так що б приладка запалювалася при включенні запалювання, і як я зрозумів якщо перекинути пін A22 з ILL+ на IGN, то світитися вона не буде, поки на диммері не з'явиться керуючий плюс? Виходить що на диммер теж пот...
Я навіть уявити боюся, якщо ти купиш дорогу машину з повним фаршем, з купою функцій, з різними кнопочками…
поки нічого боятися. немає грошей на дорогий автомобіль )
молодця! після н-го кількості букви в купу не зберу. Коли машину завів і не включаєш габарити - червона? А з габаритами синя?
так. тільки не синя. а біла просто сама інверсія дає синій відтінок фону
а куди припаяв, де подробиці у фото?
ну у мене як завжди ) спочатку зробив і зібрав. а потім розбирати і робити фото вже в погань. там все написано чого і куди підключати
ехкак завжди )
клеїш ще одну стрічку в одометр. який колір тобі подобається той і клей і підключаєш + від діодів на + від запалювання а мінус від діодів на габаритний +
Добре!
собі замути
Супер!
дякую
А я тобі за цю ідею давно натякав, щоб ти мені її зробив. До речі, свічки попескострумив, 4шестерні зробив.
ну так ти натякав. а вчора прийшов тарган і підказав як це зробити)
