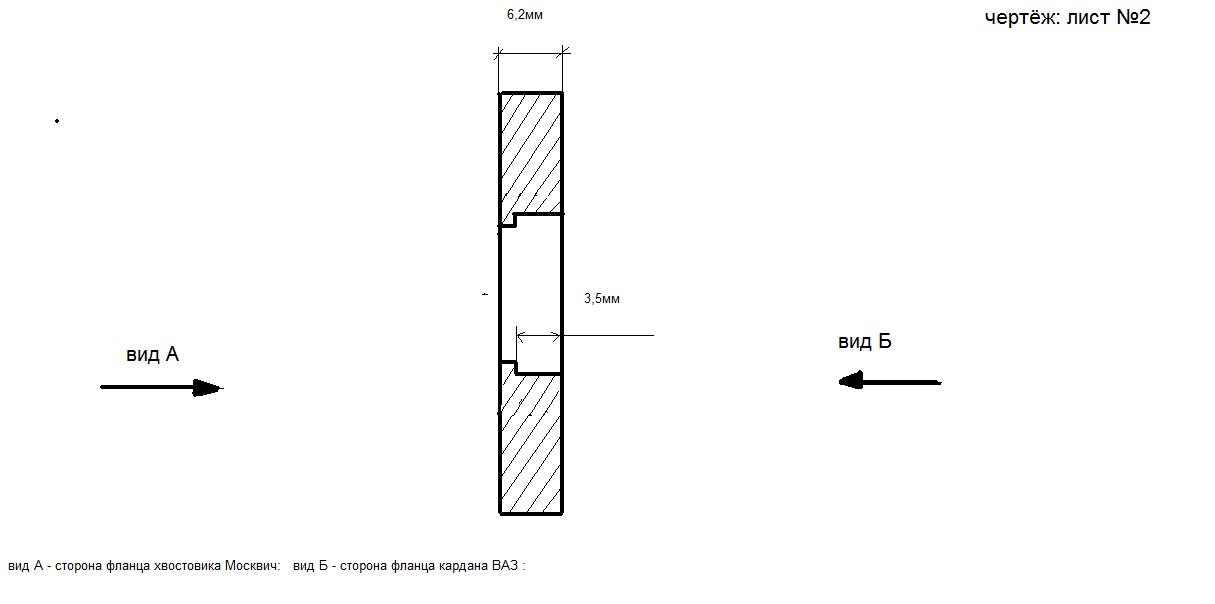

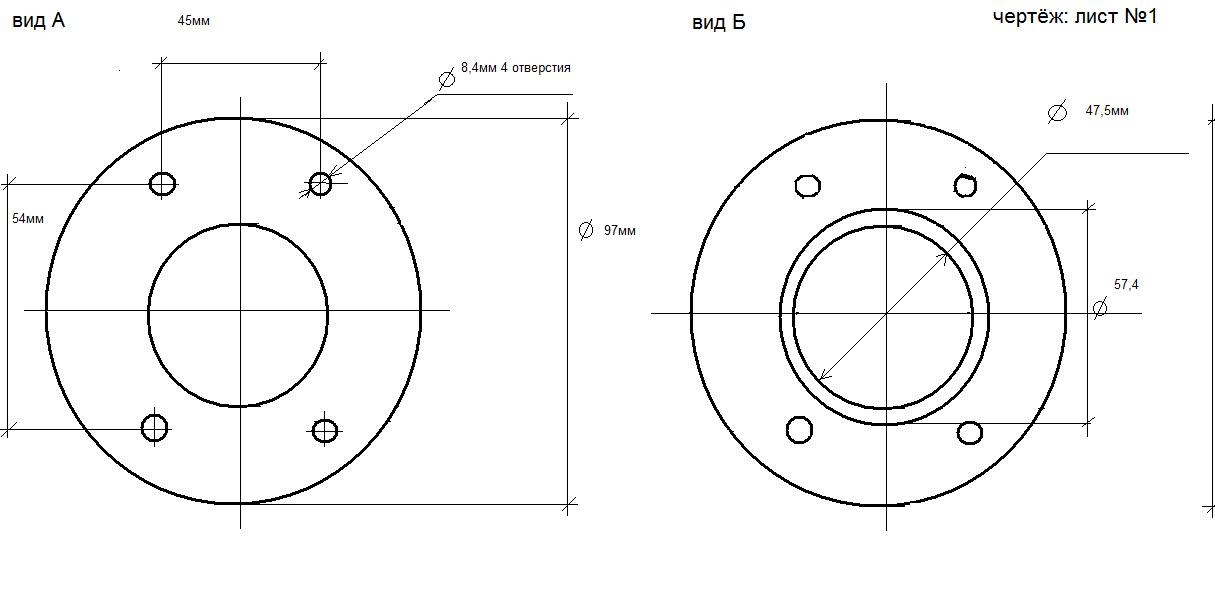

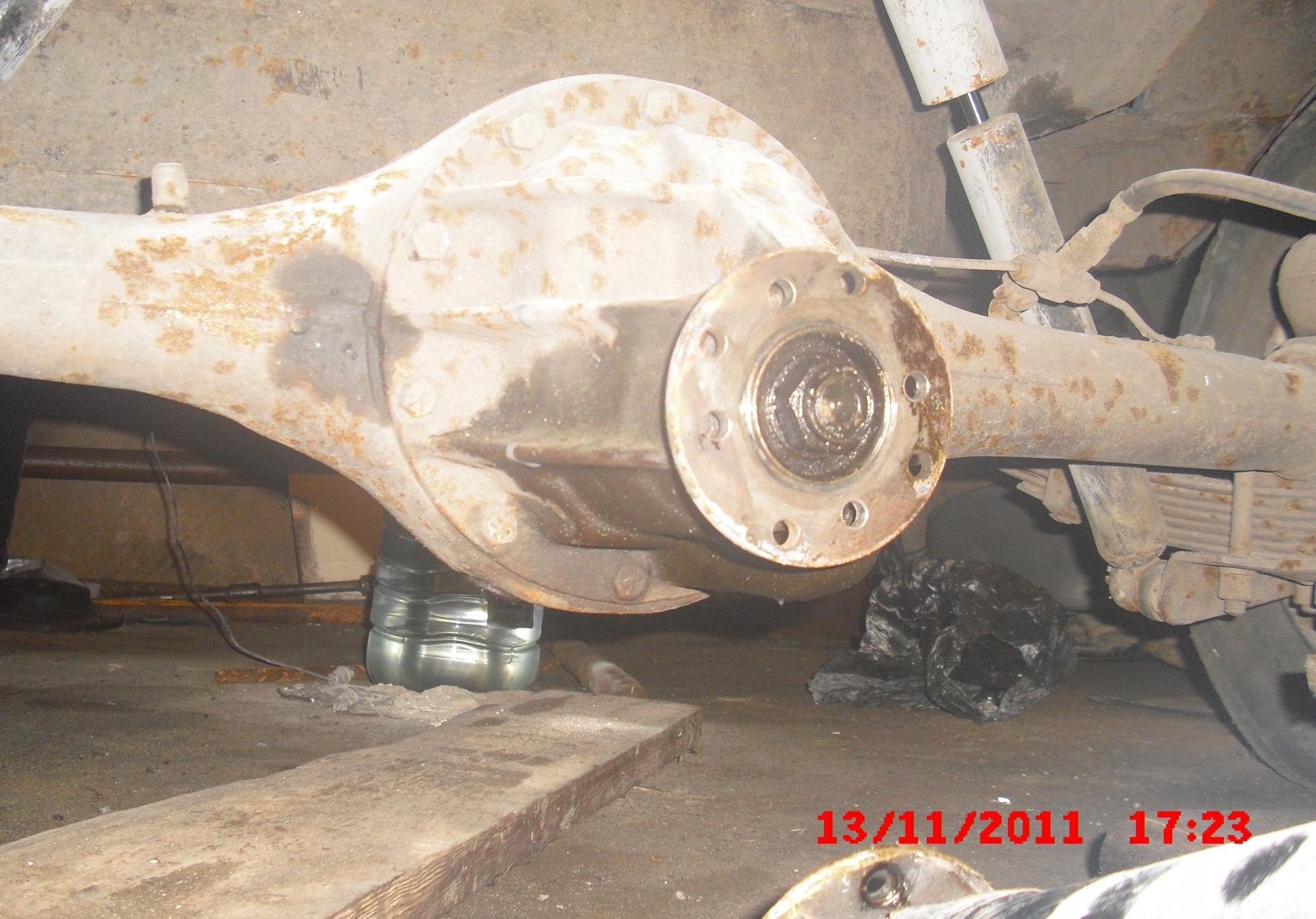

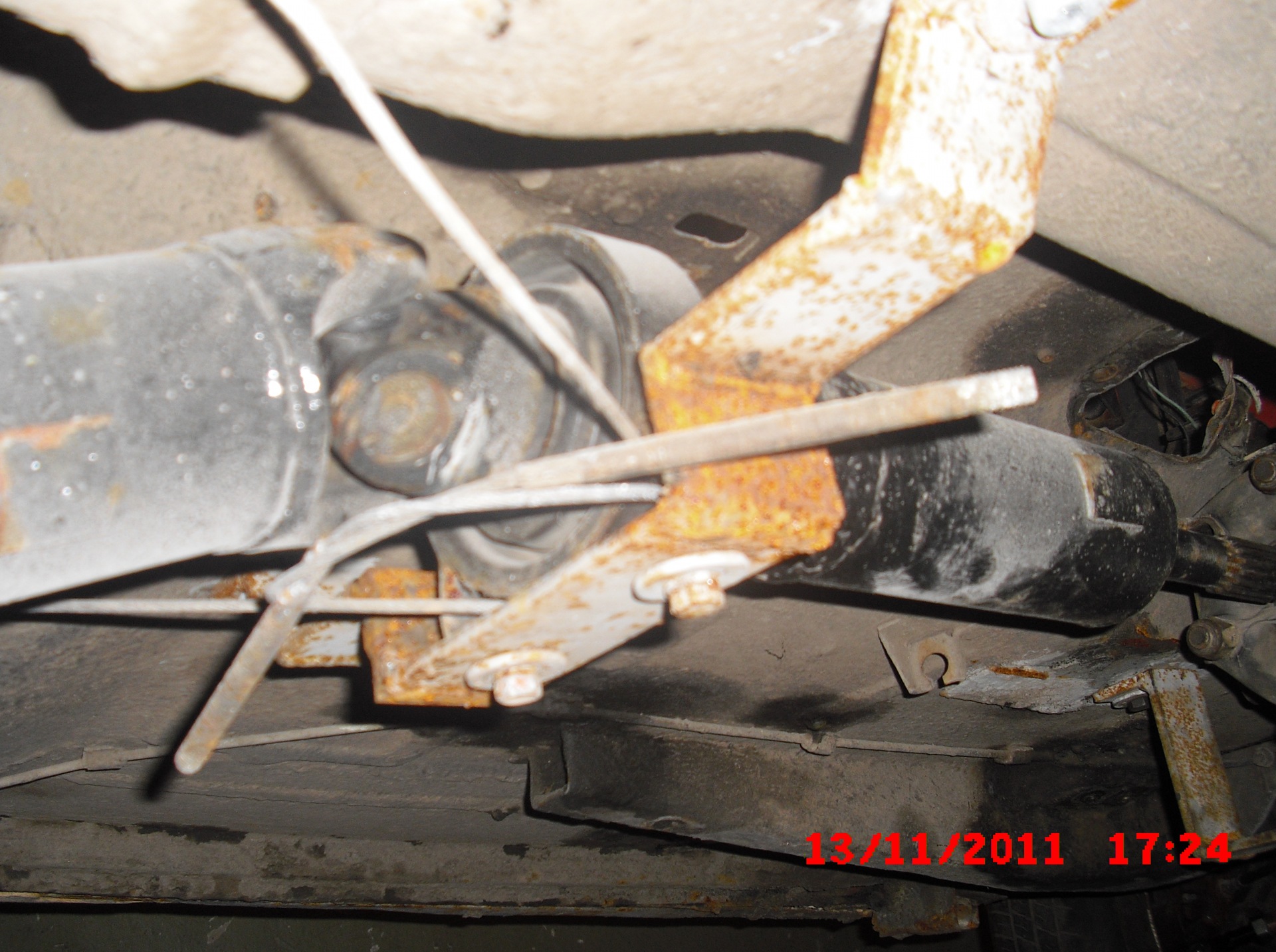

Сьогодні викладаю креслення перехідної шайби з хвостовика Москвична кардан ВАЗ! Потрібно ще пересвердлювати отвори у фланціхвостовика Москвич під отвори ВАЗ! Простіше можна виточити шайбу апо ній просвердлити отвори у фланці. Потрібно зняти на токарномукромку стику на фланці Москвич по шайбі! Ну і фото знизу кардана :)!
Креслення я малював від руки без масштабу! >

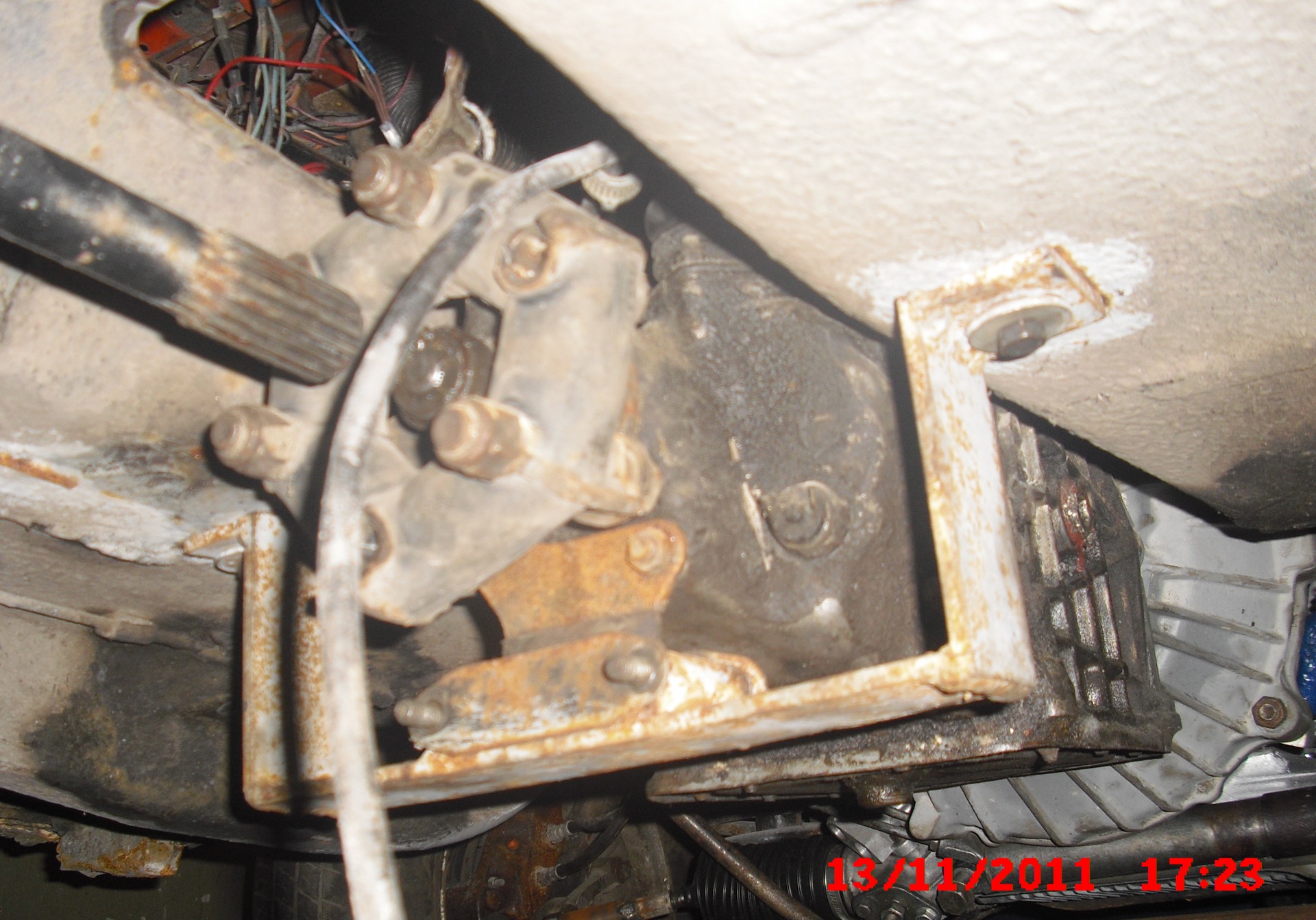

Якщо кому не сподобалися траверси, то не переживайте вониперероблятимуться :)!
Запчасти на фото:112011
Коментарі20
якщо є можливість прошу викласти розміри переробленого карданного валу (загальну довжину і довжину валу від коробки до підвісного і від підвісного до мосту). Мені потрапив кардан як кажуть перероблений але вилка яка кріпиться до мосту на кшталт ваз. ...
На 8-10 см укорочувати потрібно ваз кардан, простіше переварити задню частину від москвича там де хрестовина!
Я теж колись робив перехідну шайбу і різав коротку частину вазовського кардана, робиш поздовжню мітку, сточуєш зварювальний шов, витягуєш передню частину, обрізаєш 100мм і вставляєш на місце по мітці, приварюєш і вся делюга, а відбаласував токар то п...
А не проше вилку москвичівську поставити і не париться
Якщо ти маєш на увазі приварити до ВАЗ кардану вилку Москвич то немає не простіше ! Справа в тому що після приварювання потрібно на токарному зрізати зварювальний шов, і обварити ще раз щоб уникнути непровари, а по-друге потрібно його балансувати ! Я...
Ні. Я маю на увазі без зварювання. Москвичевську вилку до жигулівської вилки з допомогою хрестовини жигулівської та двох чашок хрестовини москвичівської. У мене так зроблено. Без зварювання
А ось це цікаво, і головне розумно ! Я таке думав але не дійшли руки так як подумав що не стикується нормально ! А у тебе все вийшло нормально, без люфтів і зазорів ?
Спасибі. Ти жартуєш? Які люфти? Діаметр у хрестовин однаковий. Чашки сидять на хрестовині як рідні.
Зрозумів ! Дякую за цінну інфу ! На наступній машині пробуватиму !
Спробуй. Мабуть все вийде
А ось тут глянь moskvichavtozapchast.com.ua/products/47/1/181/
Ось за це взагалі велике спасибі!
Я теж раніше не знав, що такі кардани навіть випускають
А кардан вкорочував жигулівський?
ні
І тоді що кардан по довжині стає як рідний.
Я в твоєму БЖ про кардан нічого не знайшов.
Фото можна?
Немає машини немає фото. Вибач
слухай) з твоїм кресленням можна до токаря сходити? (я про перехідну шайбу) токар креслення зрозуміє?
