Ось викладаю невеликий звіт як я подолав проблему мікриківзамків.
Спершу пробував перепаювати на радянський, але ефектом був неособливо задоволений, працював мікрик коряво, були хибніспрацьовування і навпаки не спрацьовував.

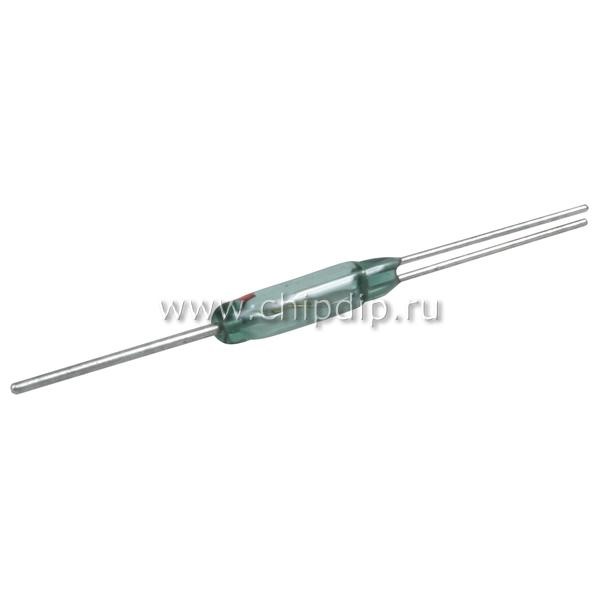

Було вирішено поставити геркон, оскільки у нас на Пасаті мікрик призачинених дверях розімкнутий, а при відчинених замкнутий, то нампотрібен був геркон із нормально замкнутими контактами (геркон КЕМ3група А). Вибираємо там де два разом, третій одинарнийвідрізаємо.Припаюємо дроти, і в термоусадку його.

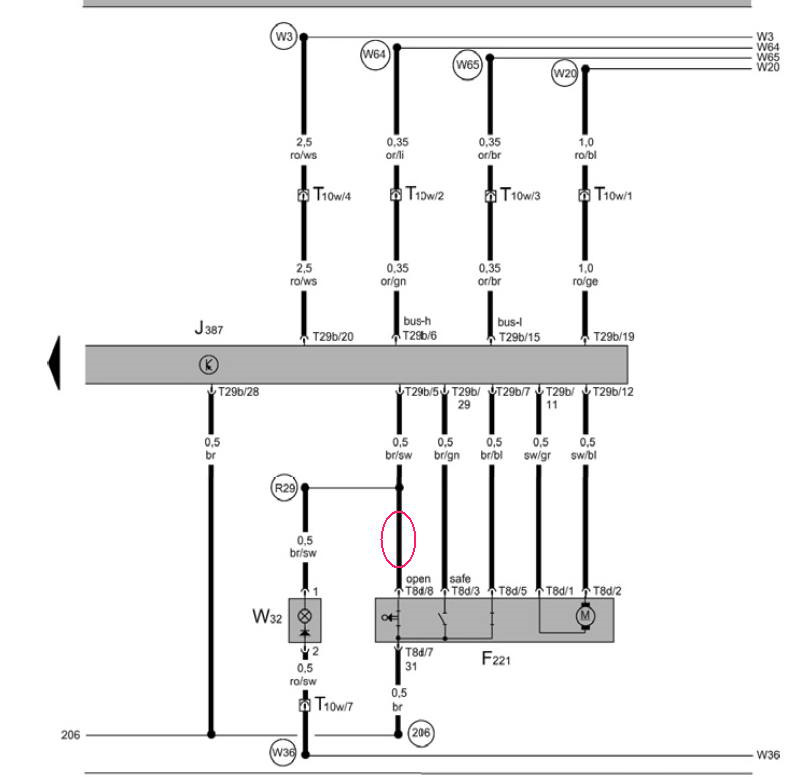

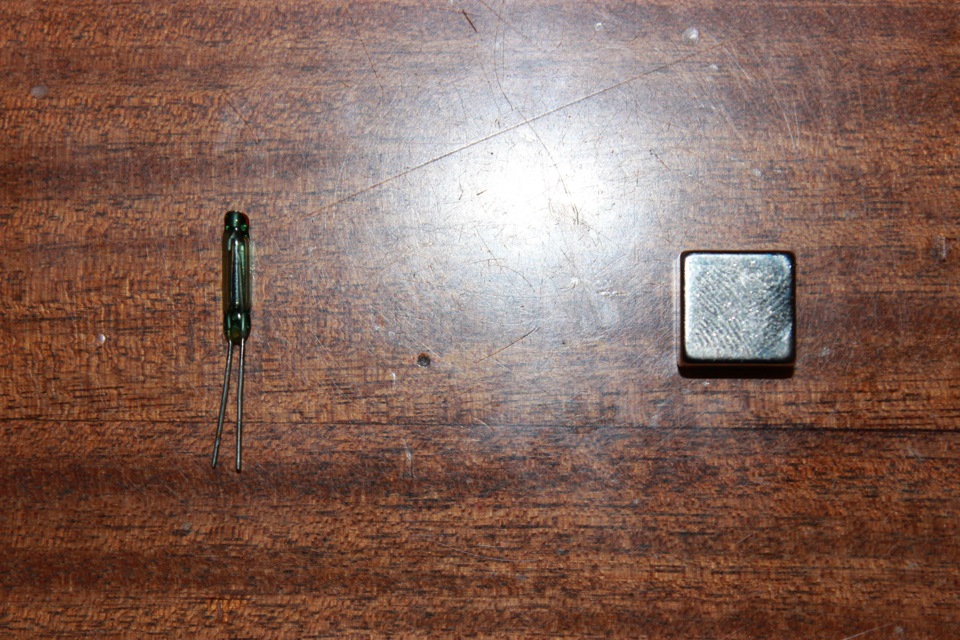

Далі вибираємо місце установки в карті. Місце я вибрав шляхомвиміру найменшого зазору карти з пластиком кузова. (поправивспочатку вказав не той провід синій) розрізав, тому що він йде відмікрика, і припаяв другий контакт геркона. Потім уклав провід покарті, і в місці паяння встановив роз'єм для зручності. Установивкарту на місце, і зайнявся виставленням магніту, магніт бравнеодимовий з розміром з 10 копійок. Після кількох проб, знайшовправильне місце.
Роботу провів ще восени, і взимку жодної відмови.

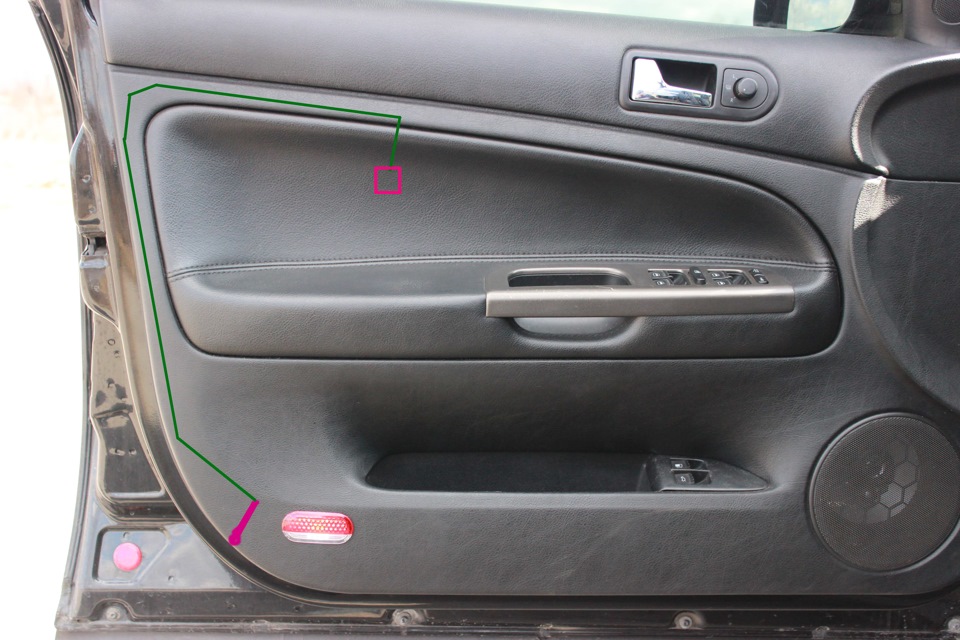

На фото водійські двері та операції проводилися з передньоїпасажирської, просто немає фото, але геркон розташований оскількина фото.
Коментарі20
Привіт, знайшов статтю якраз у тему, тільки-но зібрався розбирати двері і знімати замки... А тут можна простіше все зробити... Тільки одне питання можна просто поставити геркони і не лазити в замок не обрізати дроти з мікрика?
Підкажіть з герконом буде загорятися і центральний плафон, задні лапочки в стелі при відчиненні дверей або тільки нижня лампочка в тих дверях куди встановлений геркон і піктограма на бк?
Геркон замняє мікрик у замку. Тобто все працює штатно, машина бачить двері
Спс за відповідь. Тобто теоретично можна пристосувати навіть універсальний кінцевик?
Так можна. Деякі ставлять, наприклад, від гольфів
На задній кришці можна геркон поставити?
В принципі можна. Магніт засунути десь під пластик самого багажника, кузова.
подовжити дроти впаяти до проводів мікрика і магніт як у Вас працюватиме?
Я від мікрика дроту обрізав. Магніт працювати буде все, головна відстань до геркона.
А якщо геркон припаяти до проводок замість мікрика
У мене так само зроблено)
привіт, я в електроніці не сильний - але дійшов такого висновку, у мене геркон (там де 2 дроти разом) з двома контактами, один я паяю до коричневого, інший контакт до коричнево-чорного? Третій не чіпаю, т.е. до. він не потрібен мені.
Та все правильно.
Акуратно підпаявся до коричневого дроту, а коричнево/синій розрізав, тому що він йде від мікрика, і припаяв другий контакт геркона. !
Так мінус можна взяти і з дверей прикрутивши до неї, а вихідний сигнал мікрика це якраз коричнево/синій.
Можу скинути схему з ялинки
будь ласкавий...
Дай мило.
Я вже зробив ... але коричневий і коричнево-синій результат не дав ... У мене коричневий і коричнево-чорний і все Запрацювало 😁
Перегляну схему ще раз, та ти маєш рацію потрібно саме коричнево/чорний. Тупнув при написанні статті. Дякую, все поправив.
