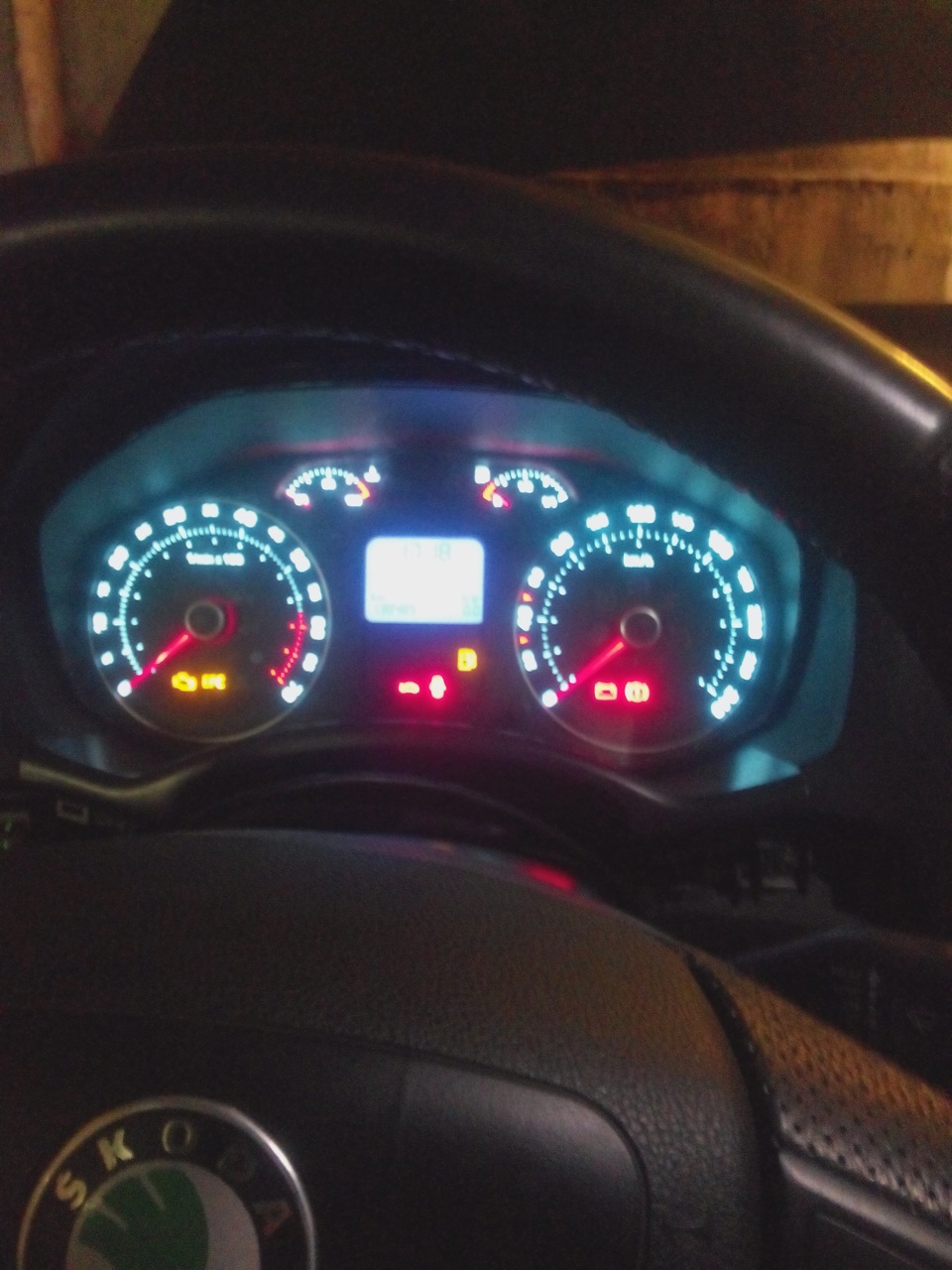

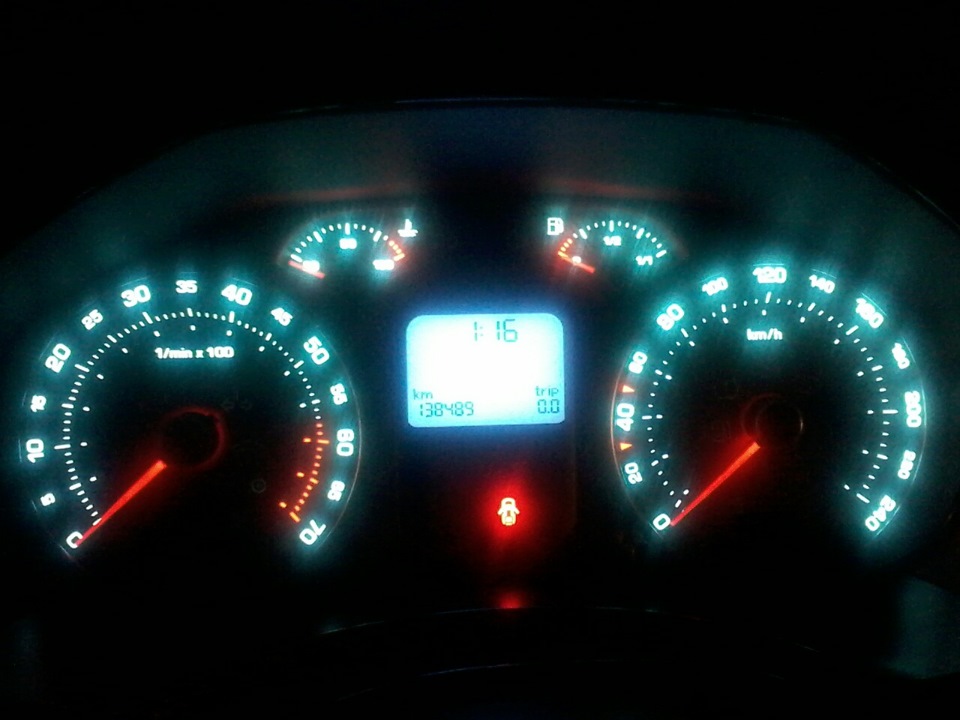

От так стала виглядати приладка"
У зв'язку з підгоном стрілок з приладки Поло (дякую Миколі на білійПоло седан з першим оріг.Ксеноновими фарами в Харкові), загаломбуло прийнято рішення перепаяти світлодіоди підсвічування приладки, але допрацювавши стрілки з Поло, тому що на нових приладках VWйдуть червоні стрілки з чорними краями (це зроблено для того, щобчервоне світло від стрілок не потрапляло по підніжці шкал), то мноюбуло прийнято рішення пофарбувати краї чорним лаком і тому приладкабула знята з авто (процес лписувати, як знімати приладку ірозбирати її не бачу сенсу, тому що в інтернеті повно інформації), відповідно, попутно перепаяв підсвічування приладки з зеленою намісячну з червоними стрілками.
/>

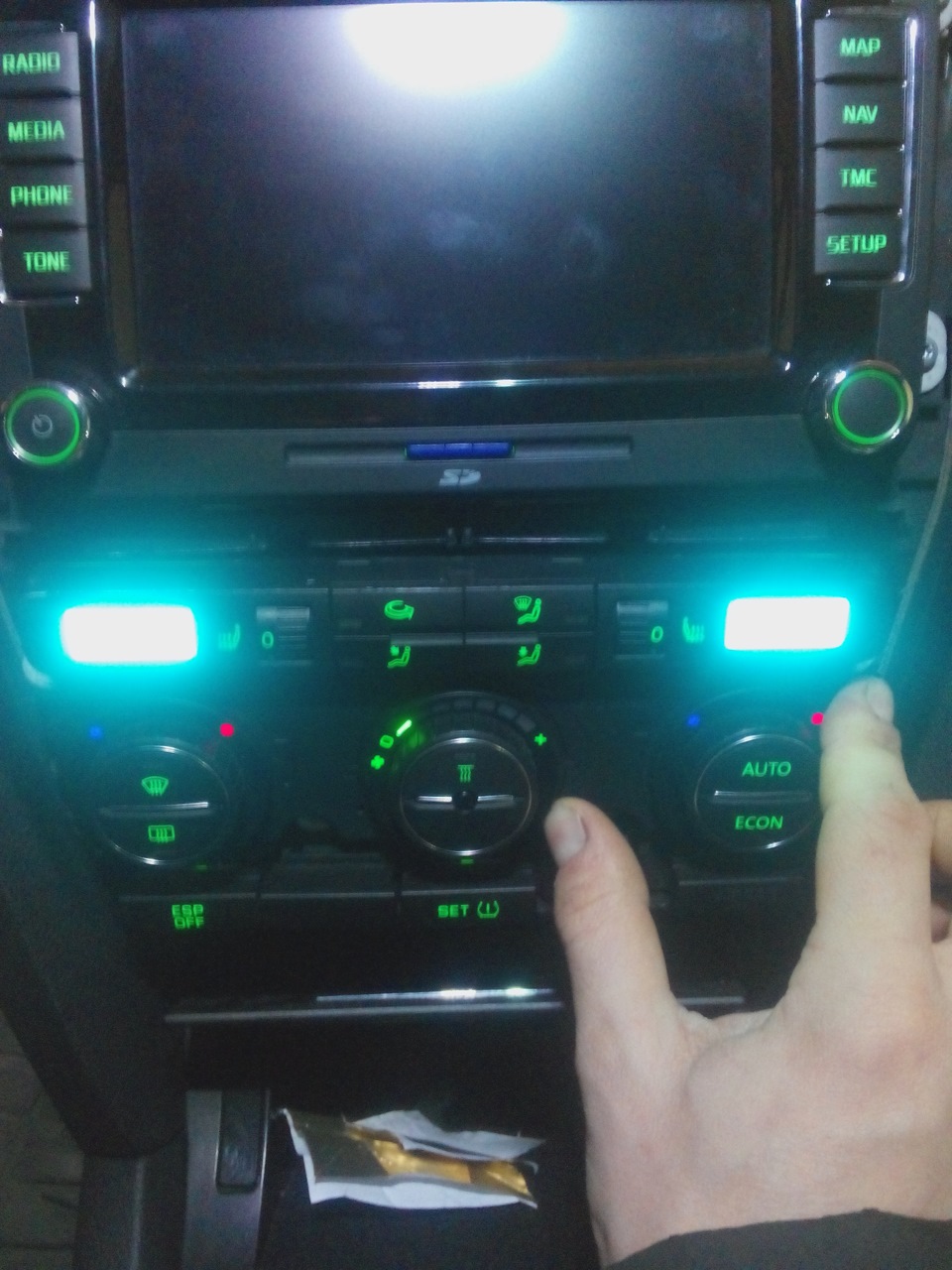

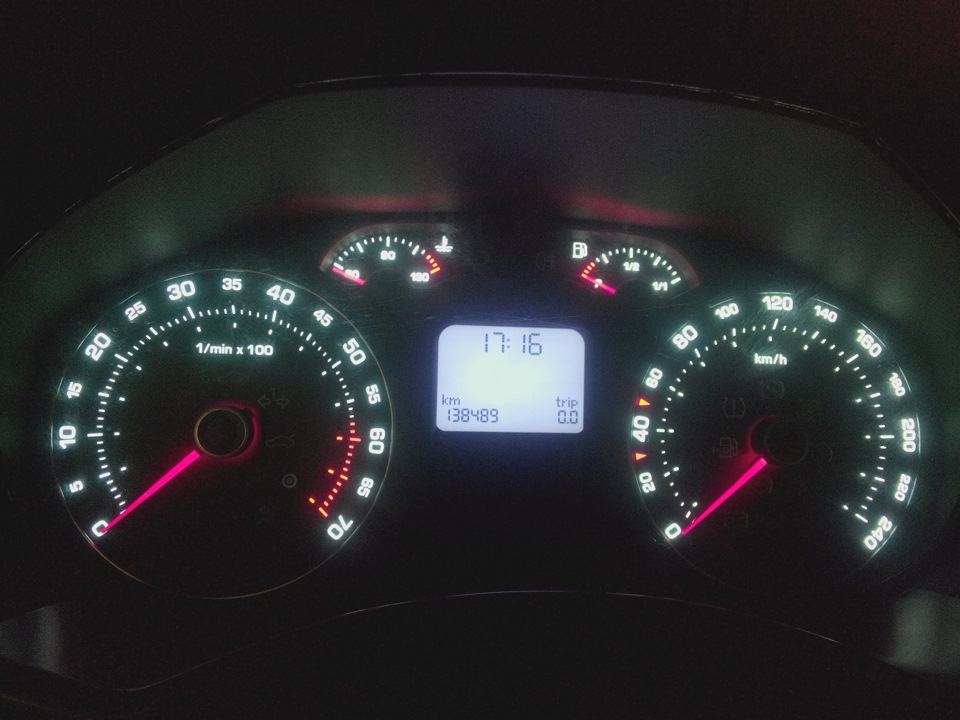

Фотки не передають дійсний колір (світлодіоди яскраві і засвічуютьфотки), тому додав відео.В цей же колір перепаяв і підсвічуваннямоніторів заданої температури кліматичної системи.
На приладку пішло 24 світлодіоди на шкали і бортовий монітор і 6червоних світлодіодів на стрілки, 4 світлодіоди на моніторитемператури кліматичної системи.
Так було до цього, старе фото
Схожі записи
Заправка кліматичної системи фреоном та миття радіаторів разом із підкапотним простором
Заправка кліматичної системи фреоном та миття радіаторів разом із підкапотним простором
20
Заміна задніх діагональних важелів або так званих кісточок
Заміна задніх діагональних важелів або так званих кісточок
4
Коментарі18
Молодець, на приборці як розібрали жк дисплей і які діоди стоять там, я у себе теж змінював колір стрілок, ЖК дисплей не зміг зняти, скинь фотки. Дякую
Фоток немає розбору приладки, але опишу коротко - зняв скло, зняв стрілки, далі від'єднуємо плату від корпусу нижньої плати, далі верхню плату перевертаємо вгору ногами і бачимо 4-е металеві скосі ніжки загнуті вбік від щілини в платі, і тримають мон...
Молодець! Остання фотка приладки сподобалася!
На смак і колір-фломастери всі різні ... ІМХО.
Прикольно! Все думаю, але ні як не наважуся свою розібрати ... Підкажи пож. які світлодіоди використовував?
OSC24LS1A1C 24шт. та 6 червоних SMD 5038.
Крутецька робота! А я ось ніяк взятися не можу…
Дякую, головне потім правильно виставити стрілки, я виставляю через Васю.
Як через вас можна виставити стрілки?
У приладку є тест стрілок.
На цих приладах немає тесту стрілок
Тест перевірочний, а не той, що при включенні запалювання. Тест правильності роботи стрілок.
І як його зробити?
В адаптації.
Не підкажете, адаптацію?
У вас є діагрост є спец. розділ, ось там і робить, якщо немає вас діагноста, то не зробите ...
У базових параметрах?
Ні. У виконавчих механізмах.
