Розроблено трьох канальне підсвічування версії 4, 0 для Т18.
В результаті маємо ось такий комплект плат. Їх залишилося набитидіодами, зібрати в купу і оснастити проводами.

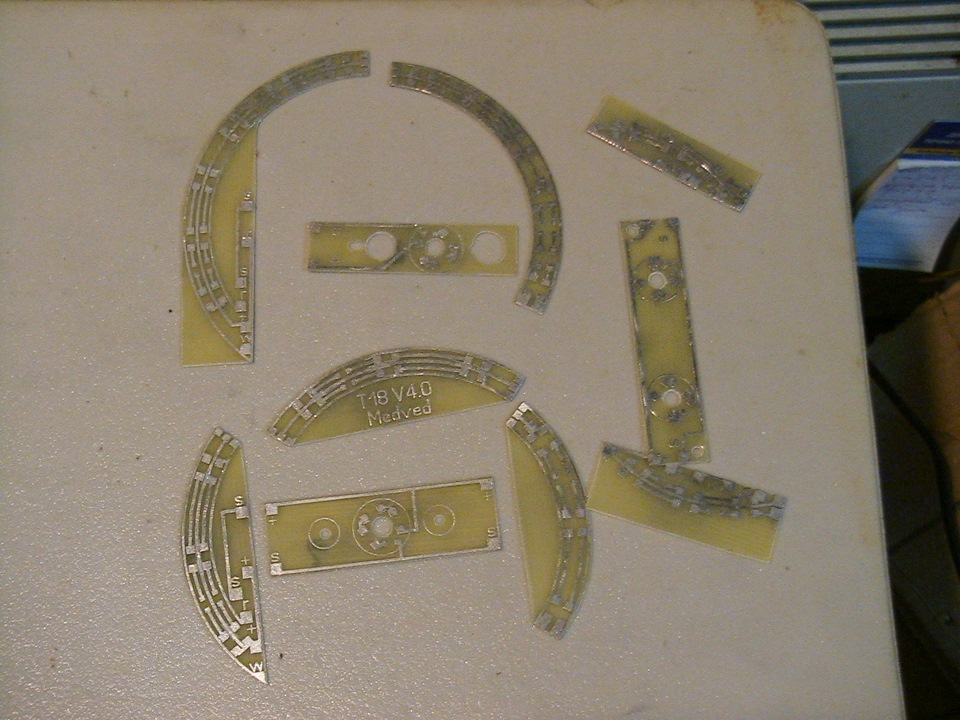

Витравлені та луджені плати.

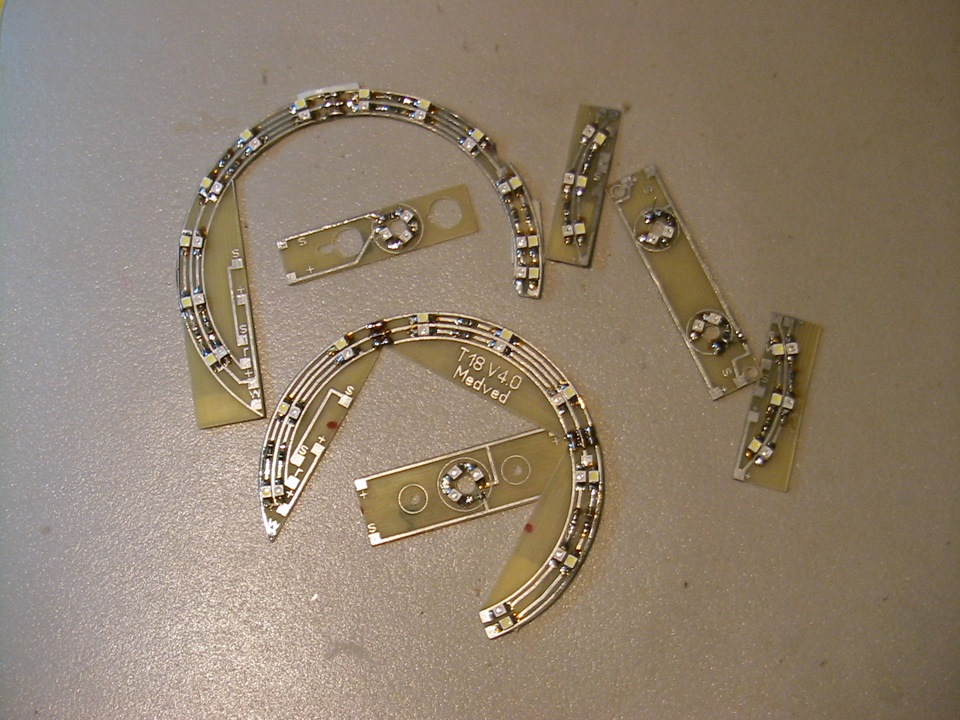

Діоди та резистори на місцях.
На світловоді палива та температури є обмежувачі стрілок і якщо вплані встановити склянки для підсвічування стрілок то вонивіддаляються і замість них працюватимуть заздалегідь передбачені тавпаяні в плату дротяні штирі.

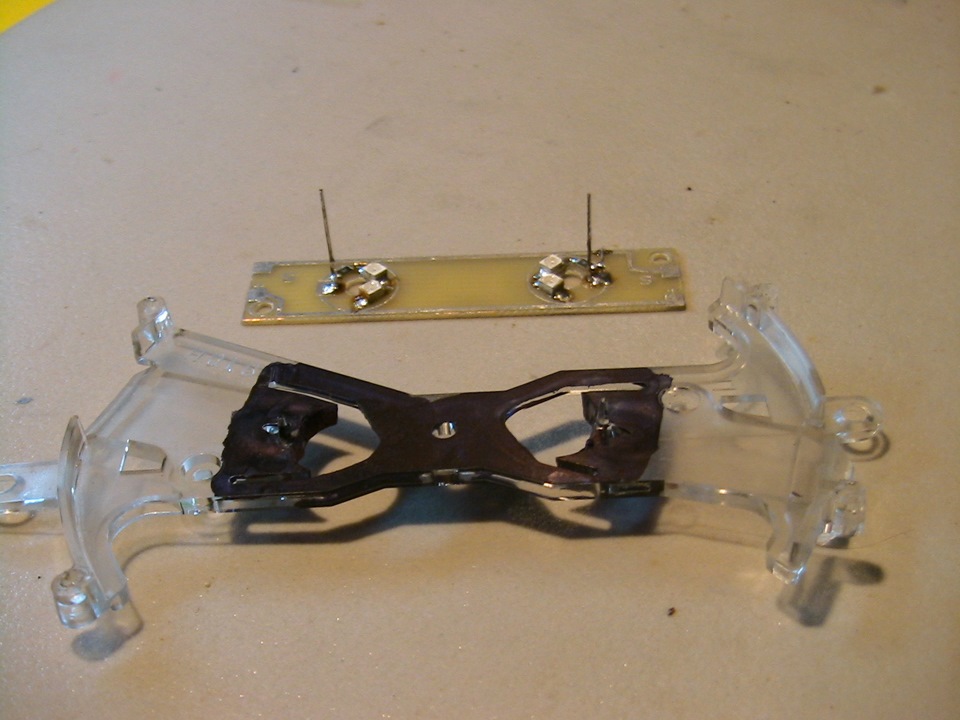

Світловод і плата до нього., причому модуль підсвічування паливадоведеться клеїти по діагоналі спираючи однією стороною на корпуслампи малого рівня палива, а другий на нижню площину приборки.

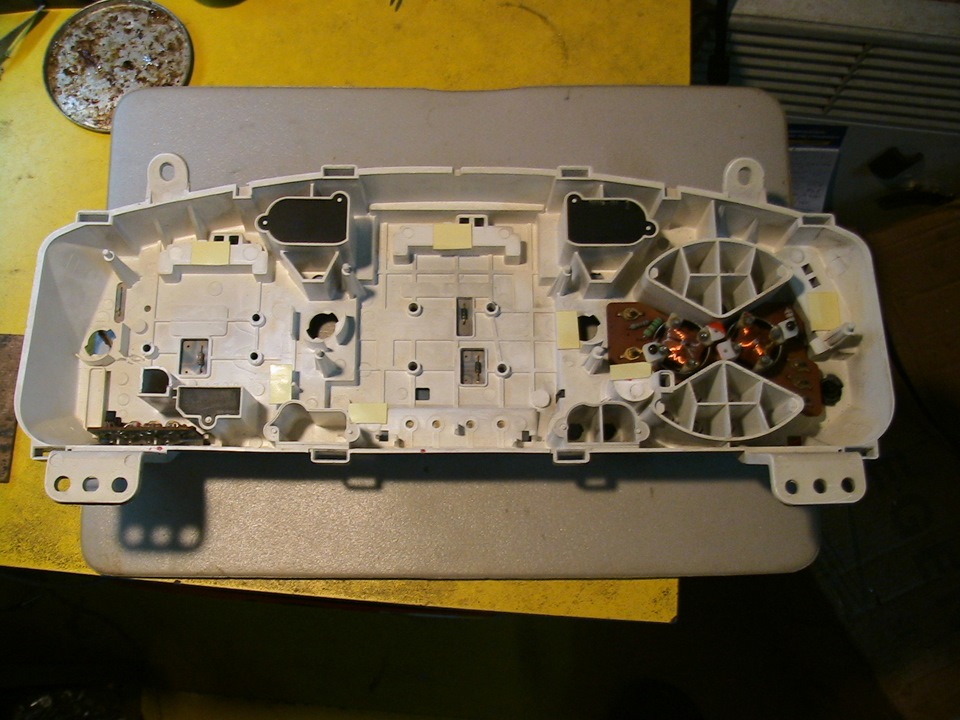

Точки кріплення плат підсвічування. Два.

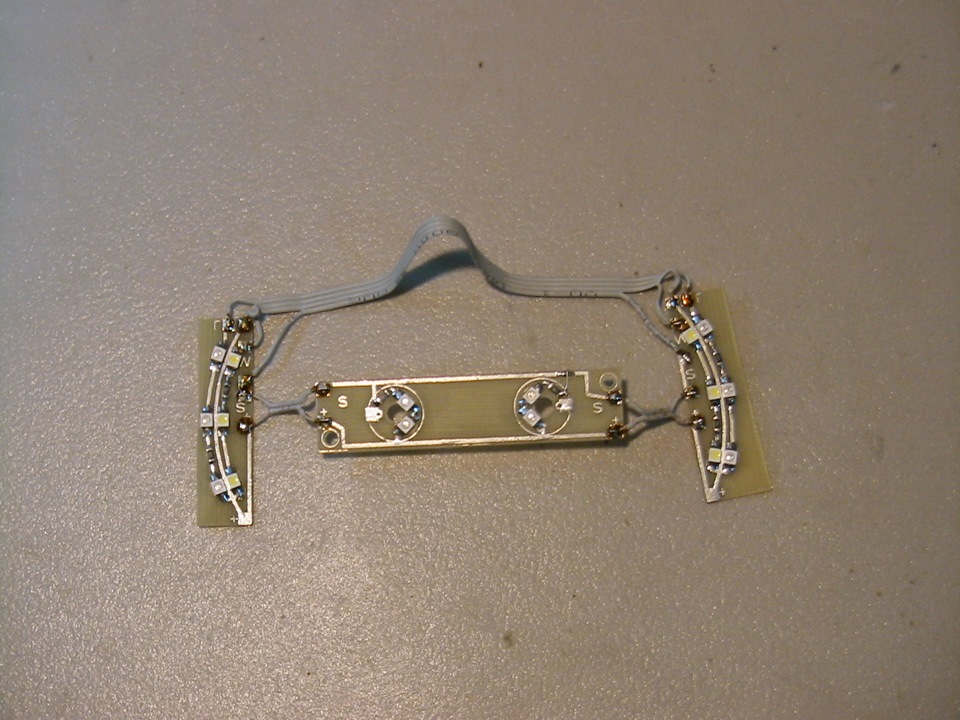

Проводи три.
Проводи чотири.
Модулю підсвічування температури дуже сильно заважає висотарезисторів на платі приладу та частина штатного світловоду.
Відрізаємо цю зайву для нас частину і робимо з неї підставку дляплати. Підставка раз. Підставка два. При приклеюванні модулівпалива і температури важливо приклеїти їх на місця і не закоротитипри цьому контактні гвинти та резистори плати приладу.
Модуль палива.
Модуль температури.
Плати вклеєні на місця.
Плати на місці.
В останній момент стрілочний тахометр замінив на гібрид цифровогота аналогового.
Підсвічування стрілок тахометра просто видалив. Загальнепідсвічування залишилося.
Тах на місці.
У світловоді тахометра довелося вирізати величезну дірку підцифровий тах. .
Пора допрацьовувати інші світловоди.
Ступінчастим свердлом місця під стрілками розсвердлюються підустановку склянок підсвічування.
Доробка світловодів.
< p align="justify"> За допомогою нехитрого пристосування зтрубок служили котушками для ниток нарізаються склянки потрібноївисоти. І приклеюються прямо на плати.
Пристосу.
Скло на місці раз.
Стакани на місці два.
Тепер нові шкали ставляться на місця.
Шкали.
Установка нових шкал ще той геморой і весь процес треба описуватиокремо. Шкали у формі блюдечка. Поки все, чекайте продовження.
