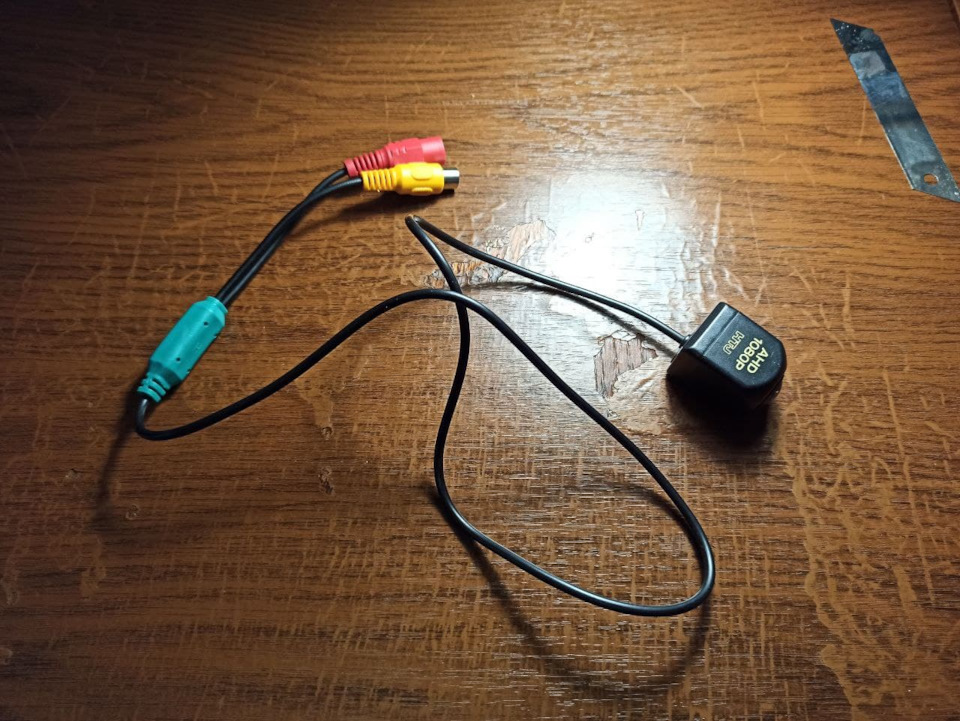

У своєму БЖ про установку магнітоли Teyes я писав, що вкомплекті з магнітолою приїхала AHD камера, але вона непропрацювавши і одного дня померла.
< p>
Я тоді купив іншу, і продавець мені компенсував витрати на новукамеру.
Але за недовгий час роботи камери, я встиг помітити що було дужеякісне зображення та інша AHD камера Incar куплена за 900 грн, їйпоступається.

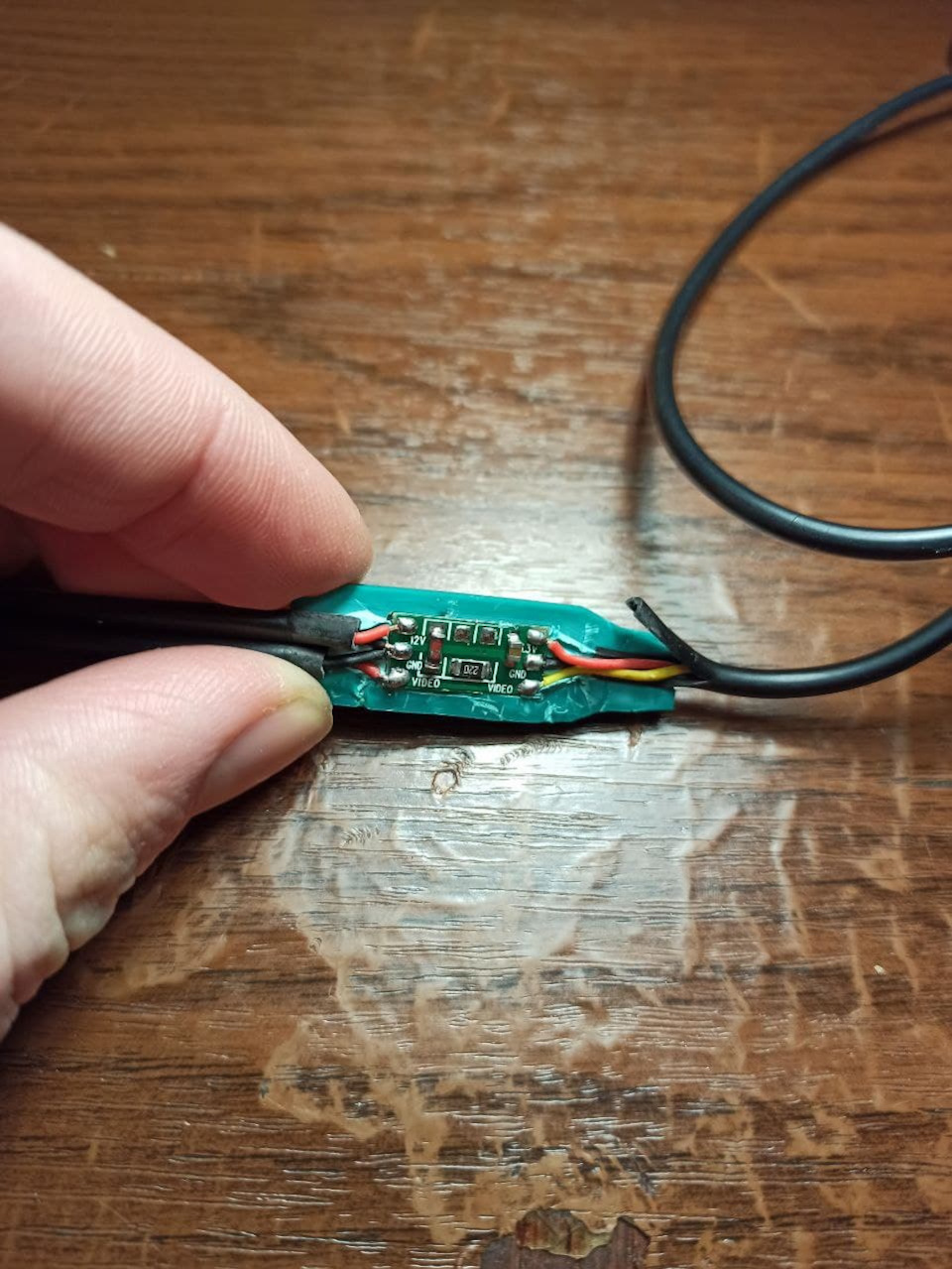

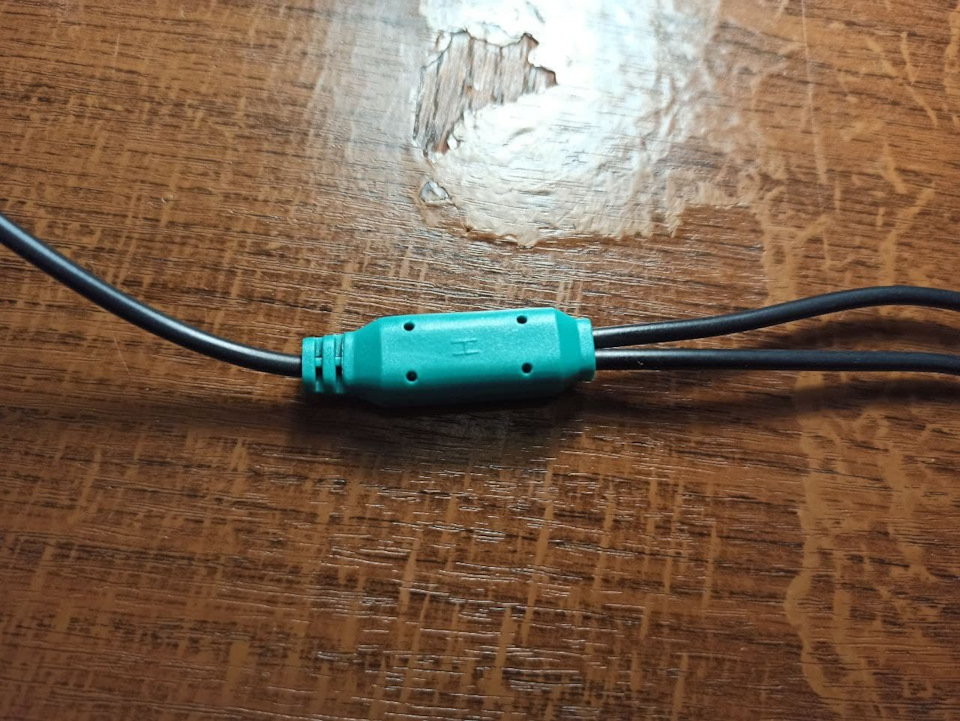

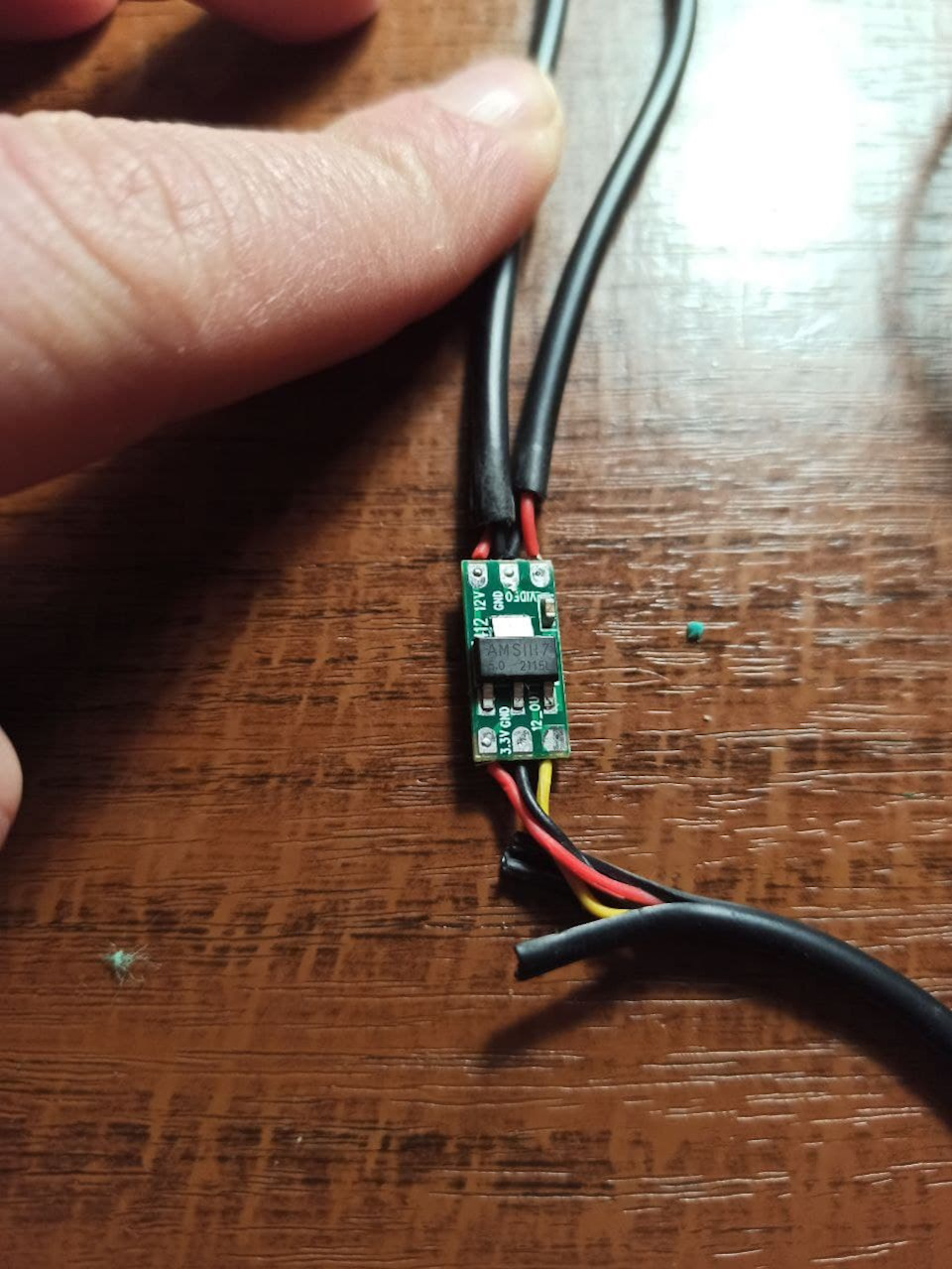

Вирішив спробувати відремонтувати камеру.Почав з того що підключивїї до живлення тестером заміряв споживаний струм і побачив що йогонемає. Ситуація навела мене на думку що з самою камерою все гаразд, а несправність, швидше за все в знижувальному стабілізаторі. Длятих хто не знає, сама камера працює від напруги нижче 5 вольт, щобпідключити камеру до бортової напруги використовується знижуючийDC-DC стабілізатор, виглядає він ось так:Розрізав його з двохсторін канцелярським ножем і дістав "начинки". Далі будуть 2 фотосамого стабілізатора з двох сторін. Підключив живлення, вимірявнапругу на виході, а воно 0. Значить несправність устабілізаторі.

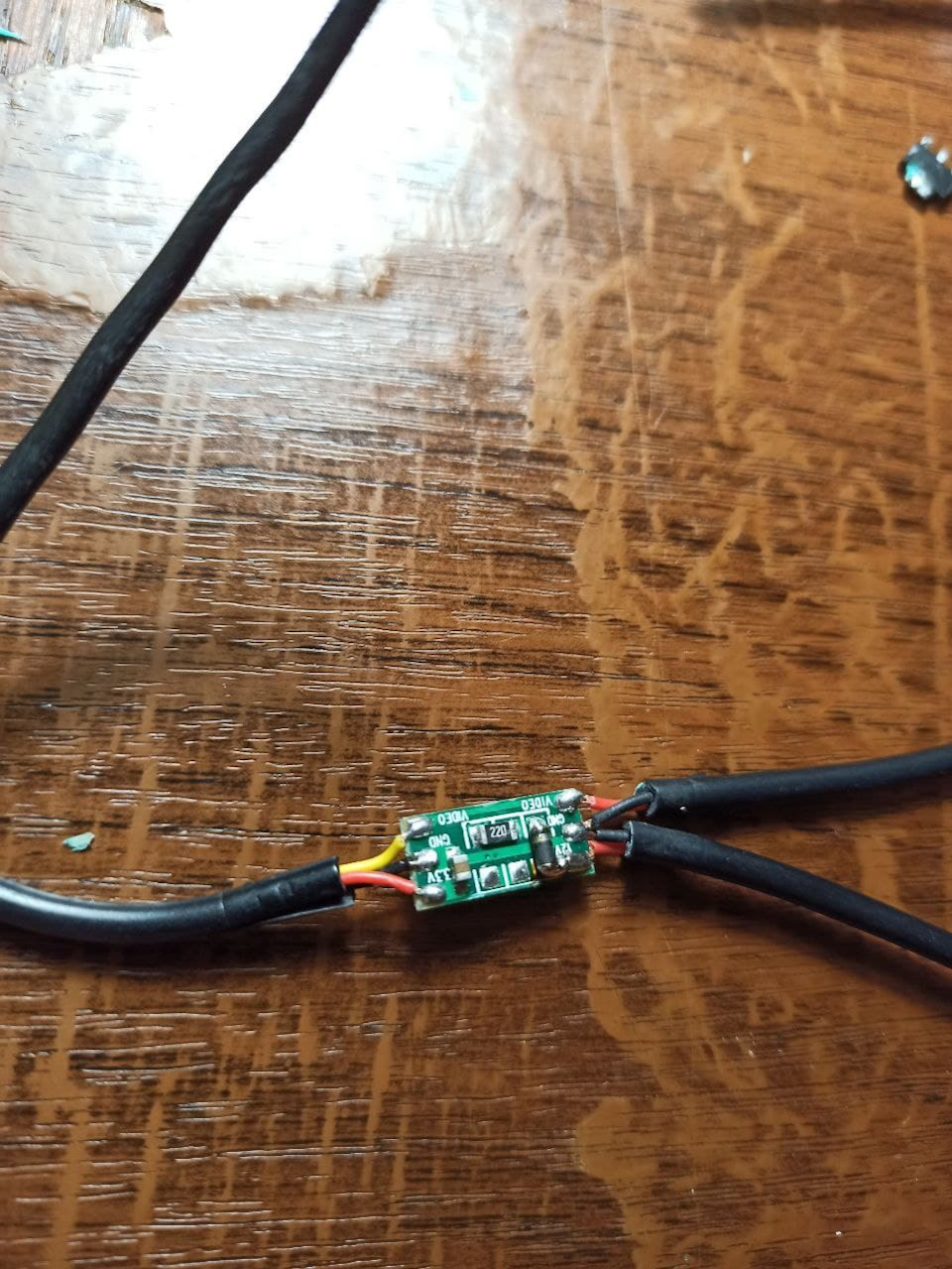

Продзвонив усі деталі на платі (пару резисторів та діод) все булоробоче, продзвонити сам стабілізатор (мікросхемку) мультиметромпросто так не можна і я вирішив, якщо все інше робоче, значитьпроблема в ньому. Використовується стабілізатор AMS1117. Пішов донайближчого радіомагазину і купив там цей стабілізатор, коштуваввін копійки. Перепаяв його, але напруги на виході не було так інемає. Став шукати причину далі і знову продзвонюючи всі елементизрозумів що діод, коли я давлю на нього щупами мультиметрадзвониться правильно, а якщо злегка доторкнутися, а не давитиобрив. Виявилося, що цей діод бракований і в ньому відходитьконтакт. Випаяв інший діод з першої плати, що трапилася, іперепаяв, він був трохи більшого розміру, але це не біда. Діодможна поставити майже будь-який тому що він там за схемою грає рольнайпростішого захисту від неправильної полярності. Зібрав усеназад, але не на клей, щоб можна було знову знову розібрати його.Оскільки камера підключена до живлення не тільки під час включеннязадньої передачі, а завжди коли включено запалювання, тостабілізатор камери може виходити з ладу передчасно.
Для надання максимальної ступеня надійності стабілізатор бувзамотаний синьою ізолентою, природно колір ізоленти відіграєосновну роль як ремонт))) Установив камеру в авто, і тепер наекрані якісна картинка.
Тому якщо у вас перестала працювати камера, не поспішайте їївикидати, якщо справа в стабілізаторі, він легко ремонтується абозмінюється.
Коментарі13
У моєму випадку, камера була фізично відключена на вході + у роз'ємі ISO і клема була вийнята з роз'єму. Запрацювала і стара камера і нова (квадратний китай на 8 діодів підсвічування). Грешив спочатку на падіння напруги живлення камери. Не подобалися...
Та корисна річ, хоча не скажу, що вона потрібна постійно, допомагає коли підпирають з обох боків і щоб виїхати треба під'їжджати дуже щільно до інших машин, але для мене найбільша користь від камери, це коли виїжджаєш задом на жваву дорогу, камера за...
Так може сама пайка діода була погана?
Ні, я спочатку спробував просто пропаяти, а потім коли випаяв його продзвонив а він у кручі, а якщо сильно притиснути щупами тоді все нормально.
Lm1117(ams1117, ld1117) є на різні напруги (1,8в, 2,5в, 3,3в, 5в) і з можливістю регулювання. У вас на 3,3в має стояти.
Вартий на 5В, купив такий же, а регулювання напруги на виході здійснюється номіналом резисторів. Приклад на фото
Я написав за вихідну напругу, а вхідна у цього стабілізатора до 30в. На фото на корпусі написано що стаб п'ятивольтовий (вихідна напруга), а на платі написано що вихідна напруга 3,3в. Опір на платі один, притому на 22 Ом , Так що тут не adj стаб.
За ідеєю так, на виході має бути 5В, але я це робив більше місяця тому, не пам'ятаю зараз яка була фактично напруга на виході. Напевно просто використовують універсальні плати, а напруга залежить від впаяного стаба. На фото стабілізатор ще рідний при...
Ну якщо ти встановив 5в стаб, такий же як на платі, то зробив все правильно. А що рідний стаб на платі я бачу по пайці (мінімум припою на ногах).
Тоді чому тут робоча напруга до 12В?
Вибачте, що ввів в оману. Це lm7805 до 25в вхідна напруга… А 1117 серія 12-15в залежно від виробника…
Мені не зрозуміло вгорі сторінки 15В, а в таблиці вже 12В рекомендується.
Ось це не скажу. У таблиці якось і не вказано максимальну вхідну напругу…
