Покатавшись трохи на приладці "рестайлінг" зрозумів що не моєце.
Озброївшись отриманим досвідом і необхідним інструментом, почаврозбирати приладову панель.

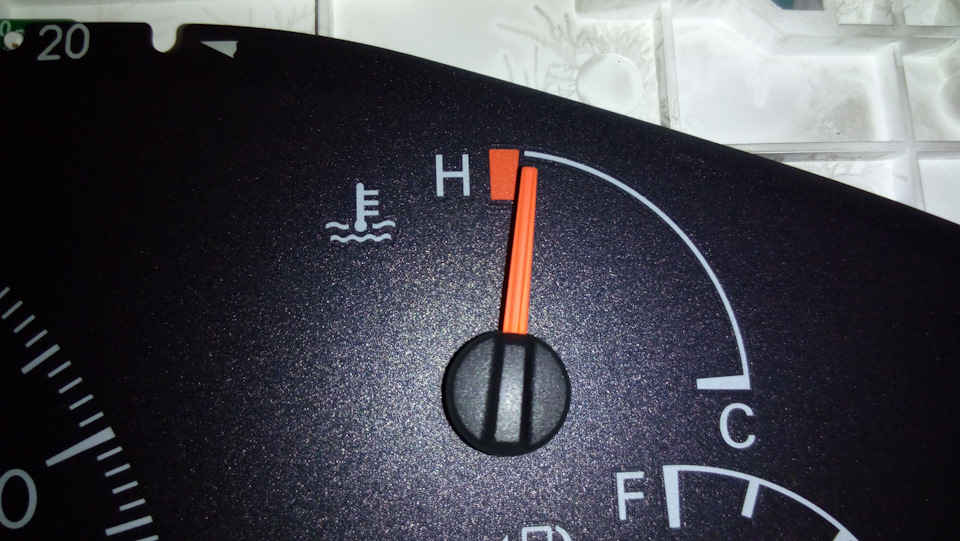

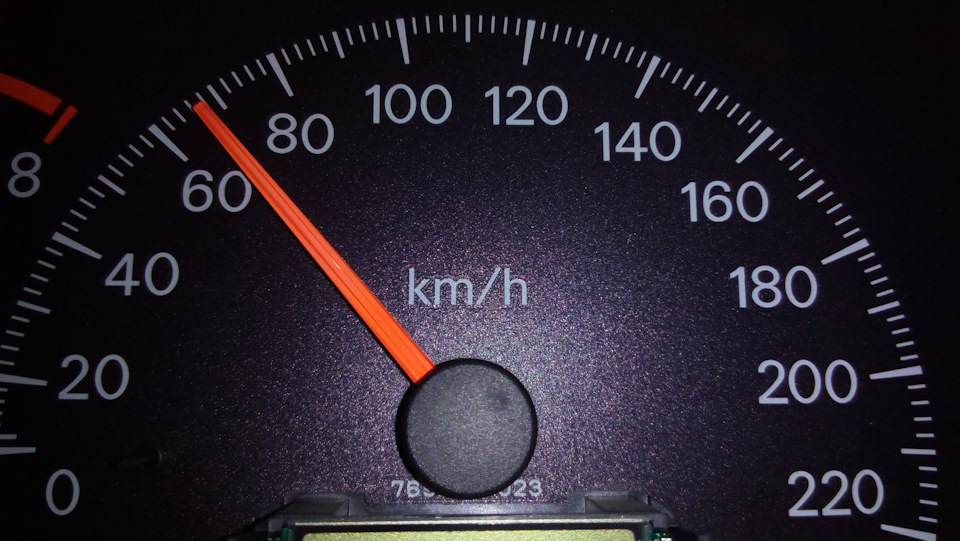

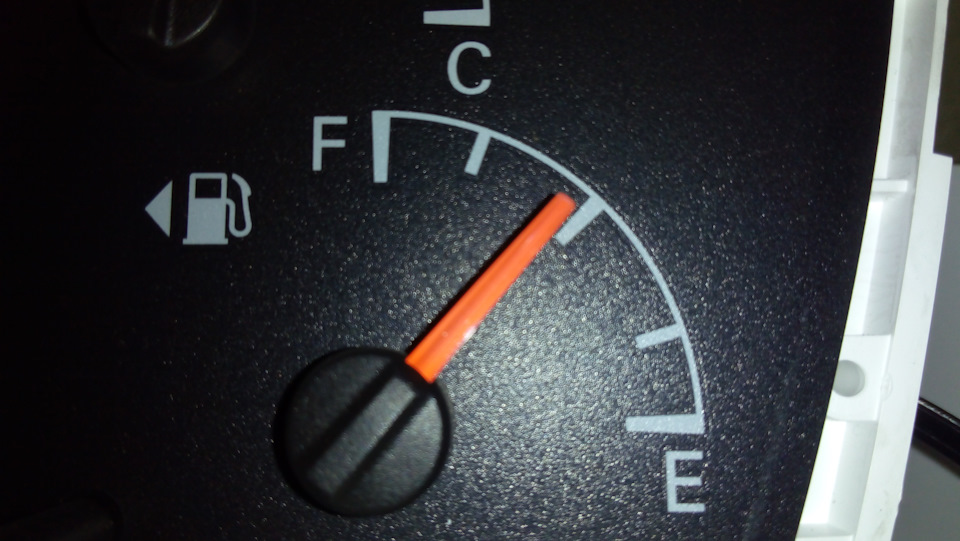

Підключив генератор імпульсів, сфоткав положення стрілок дляподальшої їхньої установки.
Нарізав елементи стрічки, спаяв по зовнішньому діаметруперемичками, по внутрішньому — пропаяв
припоєм. Місця спайки та контакти будуть термоклеєм (щоб нічого ініде не коротнуло).
Поки що не завершив — закінчилася стрічка, сьогодні продовжу. Намою думку якась стильна і рідна)

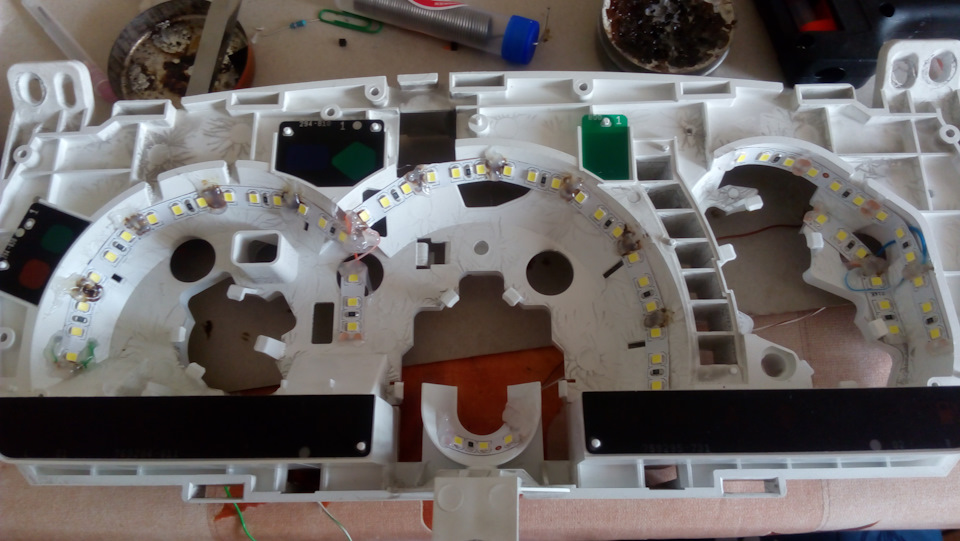

Остаточний варіант
розташування діодів

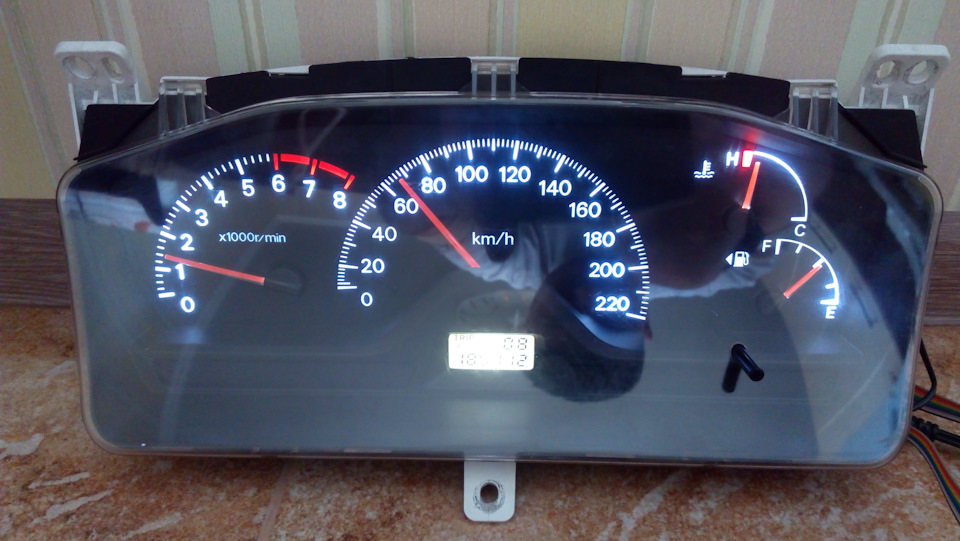

зібрано!
Коментарі10
Олександре, скажіть будь ласка як встановлювали стрілки в процесі складання? Є якісь нюанси? Теж собі таку приладку купив (мені вона більше до душі)
Зібрав генератор імпульсів, як описано на форумі Amadeus, запам'ятав положення, по генератору встановив назад. Все показує точно. forum.amadeus-project.com/index.php?showtopic=1304
Спасибі
Завжди будь ласка)
ще одне питання. а у Вас стрілки якось підсвічені?
Я поки платами не морочився так що поки стандартні вставки з оргскла, ті, що й були
ну а як вони вночі світяться? сильні засвіти те ж таки не красиво
Чесно кажучи не дуже. Перероблятиму, очікування були на краще. Просто коли робив було не дуже багато часу.
Така ж є, але з автомата. А вона на рестайл підходить?
Так, розпинування така ж. Підключення 1 до 1.
