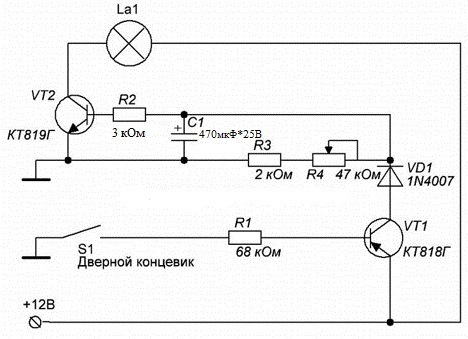

Побачив я в samopalsoft https://megadriver.org…/288230376152718516/#post ввічливе підсвічування, захотілося імені такий девайс зробити, Купив деталей і приступив до роботи, обійшлося мені це все в 15 грн і день напруження на свої звивини вголові))))) Електрична схема даного девайсу.

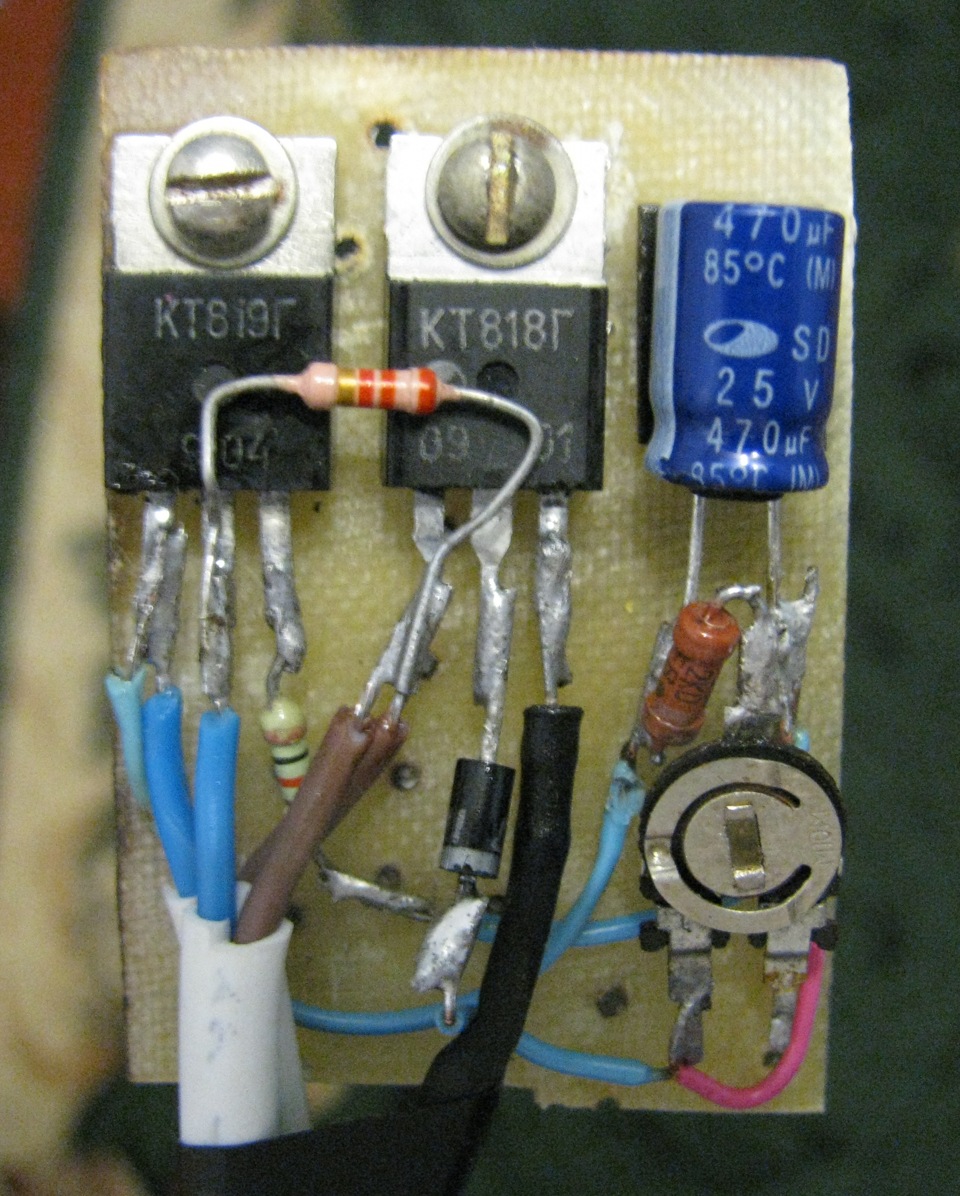

Готова плата

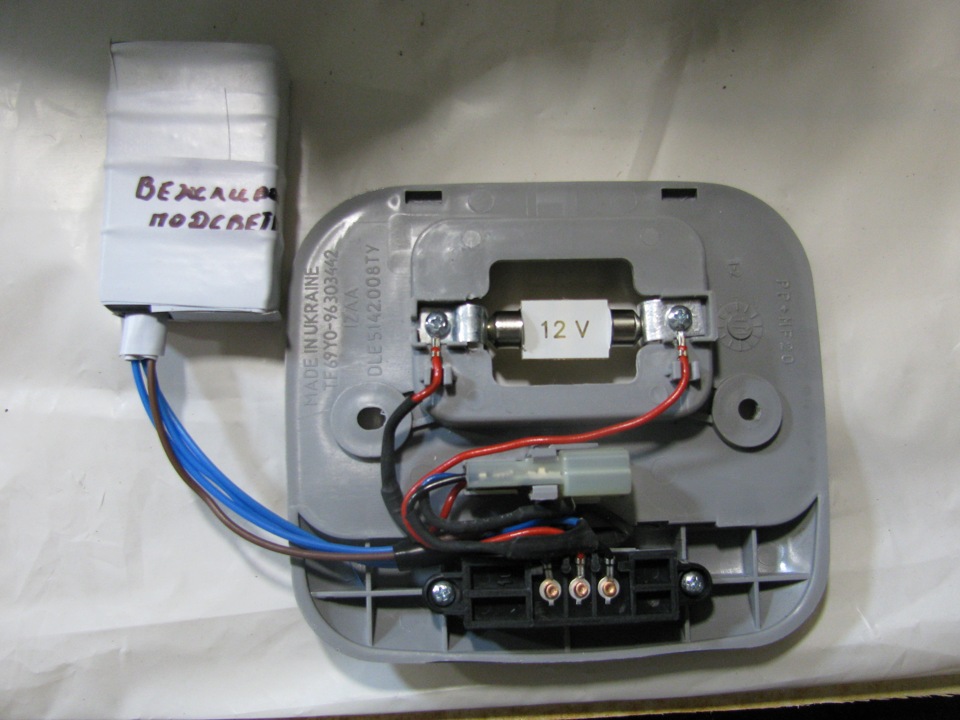

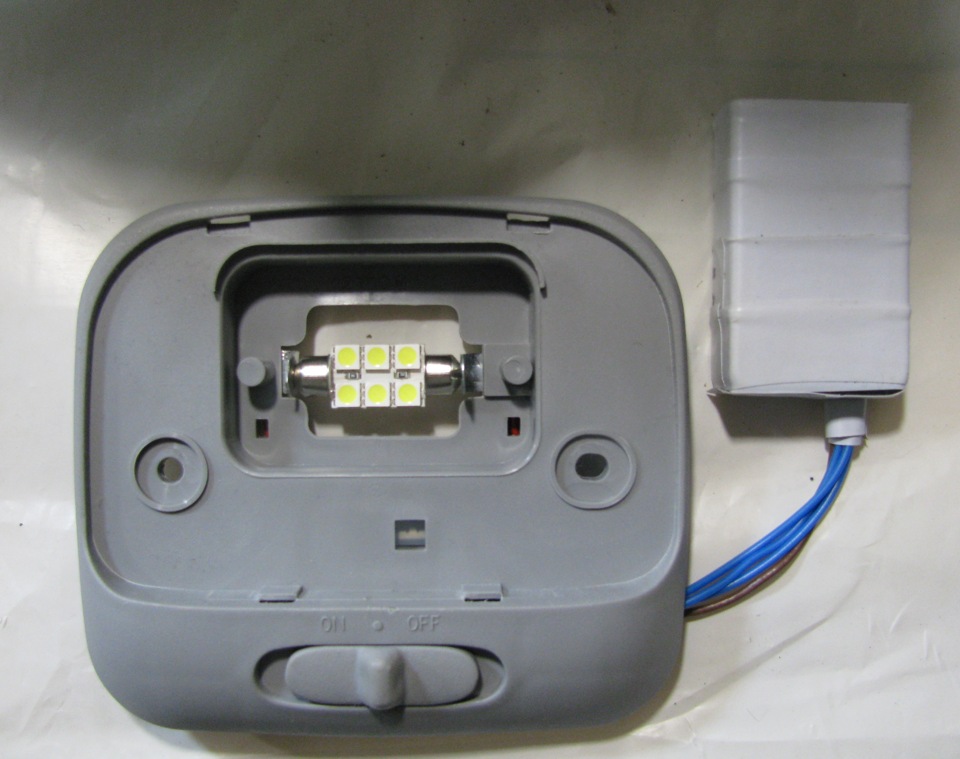

Зібраний варіант, Плату помістив у пластмасовий корпус розміром ізсірникову коробку.
>
Коментарі11
Круто! Молоток! Всі зображення зберіг собі, займуся якось на дозвіллі!
чітко! треба собі такий девайс зробити! молодець!
ого ти заморочився=))
Та ні че, то результат хороший!
О! Молодчага, добре вийшло!
Чудово зроблено, як потеплішає собі так зроблю)
Річ супер, Так що дерзай))))
вітаю з виріб, що вийшов) все відразу запрацювало?) задоволений результатом?)ще че добре в даній схемі, після згасання, світлодіоди гаснуть а не світяться в підлогу розжарення)
Дякую, Перший раз не вийшло, я плату витруїв, але напевно недотруїв, на базу 818 пробій йшов і світло відразу світило, потім я плюнув на ту плату, і зробив ось так як на фото! Результат супер. Лампочка відразу тухла, а діоди світили в підлогу розжаре...
цілком можливо, транзистори теж раз по раз трапляються ... твої напевно не до кінця закриваються ...
Напевно!
