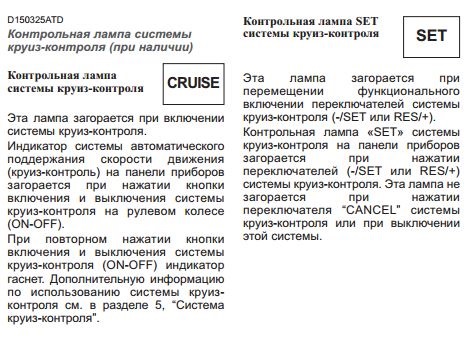

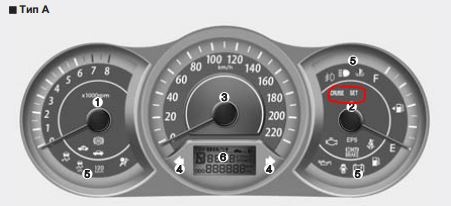

Індикація стану круїз-контролю у нас виводиться на панель приладів.Декілька вирізок з Мануалу:Коли я робив на своїй Приладку індикаціюхолодного двигуна, звернув увагу що на ній немає діодів дляіндикації к-к.Посмотрев за схемами, і вивчивши приладку дійшоввисновку що не дістає 4 резисторів 2 світлодіода і 1 діод.

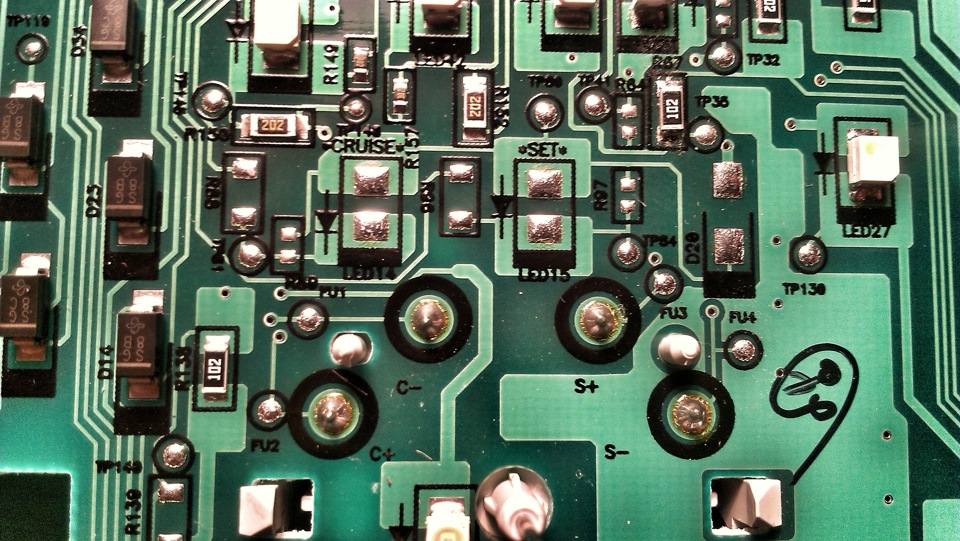

До

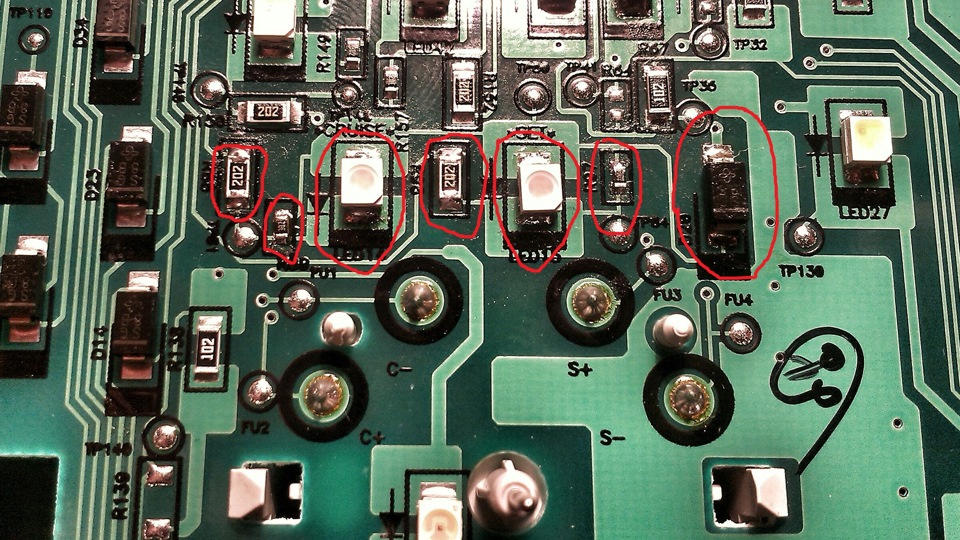

Після
Елементи
Не збираючи приладку пішов у машину і підключив її.Подавши масу на2 і 3 пін колодки М01-В1 перевірив чи працює індикація - всеОК.
Продовження слідує.
Коментарі17
Привіт! Чи не міг би вказати номінали резисторів та діода?
👍👍👍
А ти міг би показати на своїх фото куди впаяти діод і 2 резистори для габаритів? У мене приладка як на твоєму фото та іконки габаритів там немає в принципі. габарити зробити хочеться.
Я прибирання вже зібрав, а на моїх фото його не видно ... Десь у мене були фото чужої приладки пошукаю їх, може там видно. А що будеш з іконкою робити? Я впаяв ще червоні діоди там де має бути підсвічування шкали з милями, воно не просвічує прибирання.
Ось на рахунок іконки. Я так зрозумів, що у тебе на приборці вона є спочатку? У такому випадку мабуть не вдасться зробити індикацію.
Так, є. АЛЕ мене не залишає думка, що немає іконки низького рівня омивача. Думаю повністю шкали передруковувати. )
удачі)))) у результаті
Дякую!
з нетерпінням чекаємо на підсумковий результат!
Сьогодні купив недостатні клеми в проводку, правда сьогодні не буде часу займатися, може завтра ...
Паша, ГОЛОВА! треба свою розібрати на предмет ближнього світла та задньої ПТФ
У мене до речі індикації габаритів не було, так само впаяв діод і 2 резистора, тепер все ок.
ух клас. буде потрібна твоя консультація
Завжди радий допомогти. До речі, перед тим як розбирати приладку подивися, підсвітивши ліхтариком, чи немає самої іконки, якщо вона є але не горить, то швидше за все немає діода.
це я так зрозумів мануал з книжки з експлуатації ТС... треба буде в себе подивитися їсти хоч такі значки на приладку...
Так, книжка з експлуатації. Значки на приборці у мене були, не було діодів на платі.
Подивився у себе… Теж є значки на панелі, далі поки що немає часу лізти…
