ELM327 (у народі "ялинка") - народний девайс, який завоював велику популярність через свою вартість. Насправді всі ці "ялинки" по 2 долари це підробка китайців. Справа в тому, що перша версія ELM327 поширювалася без хардварного захисту коду. У результаті досить було купити офіційну версію девайсу, випаяти мікроконтролер, поставити його на програматор і рахувати прошивку. Після цього можна записати прошивку на будь-який інший схожий МК і продавати в рази дешевше. Так і зробили китайські. Тільки тепер вони ще додали туди синезуб та (або) файвай. Будь-які кнопочки, лампочки та інша канитель теж пішли під маркою "Super hot v1.5 ELM327". Насправді Китайці не можуть купити ні 1.5 ні 2.1 і тим більше 2.2 (якого ще в принципі немає). Зі словами "нова версія" Вам просто продадуть найпершу версію з усіма проблемами.
Прикро звичайно, але цілком припустимо. Адже навіть перша версія дозволяє подивитися більшість базових помилок. Іноді можна глянути помилки двигуна чи коробки. Звичайно, всі специфічні ф-ції типу airbag, ABS, SRS і все інше - нечитабельно. Простіше кажучи є кілька ISO стандартів які описують роботу (коди, значення, що повертаються тощо) специфікації OBD II. Ось саме всі ті стандартні коди/помилки і вміє читати звичайний ELM327, але не більше. Всі специфічні помилки/параметри/значення вендори завжди ховають під специфічними кодами/параметрами. Зроблено це з кількох міркувань
1) Якщо не ховати параметри, то якийсь китайський девайс може помилково подумати на подушки що це коробка і почати "адаптацію подушок". Як результат подушка може стріляти. Це лише невеликий приклад. Ви просто уявіть ... Приїжджаєте ви на новому MB CLK з проханням зробити діагностику, а у Вас коробка йде в глибокий вниз і машина відмовляється заводитися. Ось тому і роблять "закриті коди".

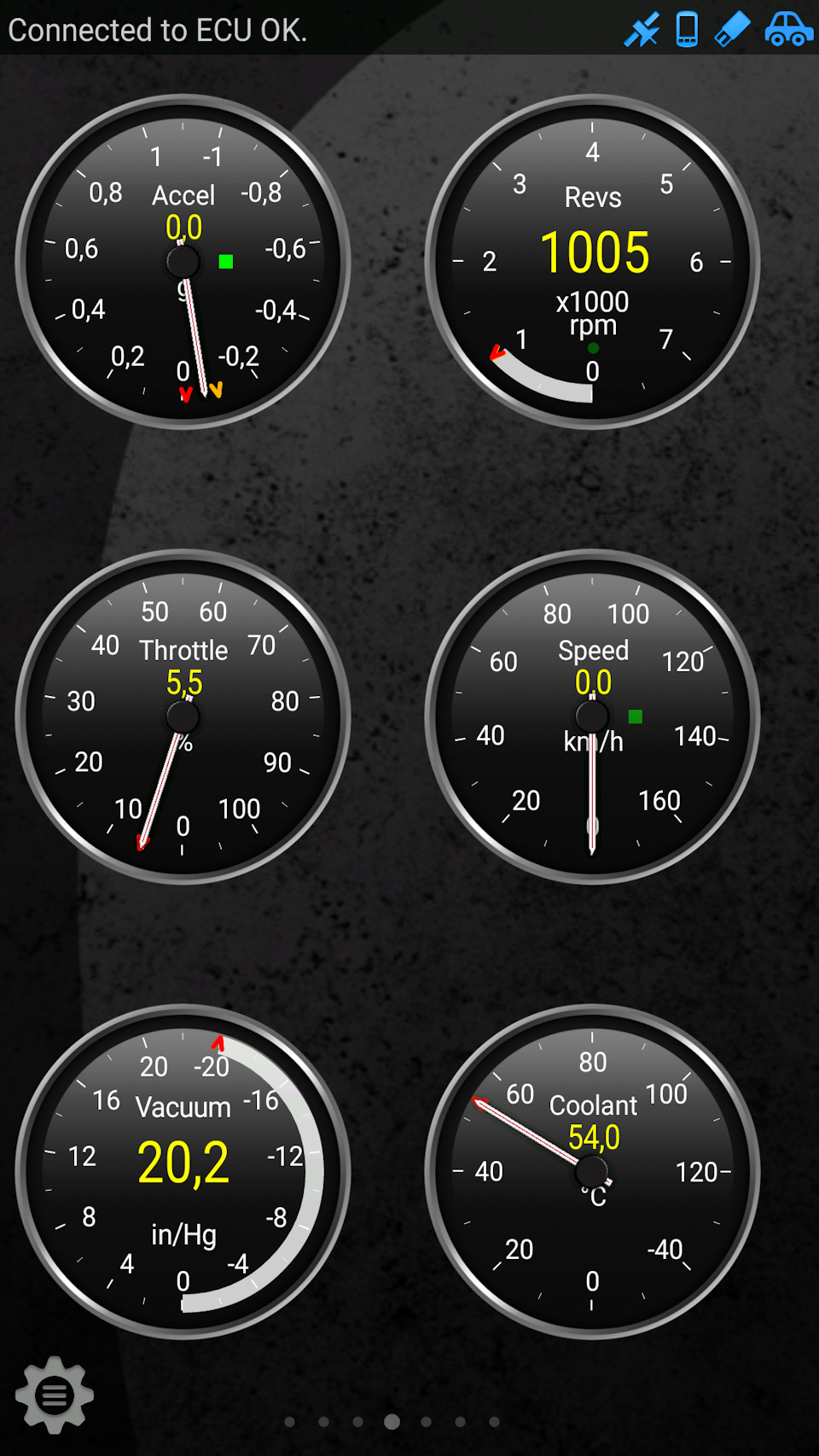

2) Так можна і заробити. Досить зробити девайс який зможе працювати "як треба" і косити великі гроші на ліцензіях. Начебто все правильно, але в той же момент хочеться і коробку глянути і адаптацію зробити. Проте звичайний китайський ELM327+Torque Pro можуть зробити дива. Ви можете подивитися тиск олії, кількість оборотів (до речі, дуже корисна річ для смартів без ріжків) або банально глянути на витрату палива. Кумедно, але загальна перевірка давала помилку викидів у повітря, при цьому після капіталу помилка пішла. Живе король!
Коли Ви доходите до моменту, що звичайної ялинки вже не вистачає, то ми починаємо шукати різні "пристосування" які можуть розширити наші можливості. Мабуть, напевно кожен з нас чув про "лаунчу" хоча б щось. Навіть СТО на якому я обслуговую смарт (там тямущих електриків немає, як правило, чисто механічні проблеми) стоїть стенд для чищення форсунок від фірми лаунч. Як розумію про лаунчу знають Усе. Сотні пристроїв для СТО, величезний ринок збуту, безліч рішень і таке інше. Але сподіваюся всі знають що Launch є китайцями? Ось і добре. Це нам все одно не стане в нагоді :) Хоч це і Китайці, але вони підійшли до справи досить правильно. Раніше вони розробляли свою електроніку, постачали власні МК чи рішення на якихось окремих МК, де була лише спеціальна програма для роботи. Все це
1) Завищувало вартість розробки, т.К. Рівно все платили за дод. Обладнання (мікроконтролер, дисплей, пам'ять) на якому працювала програма
2) Програма мала безліч проблем т.К. Зробити їх універсальними дуже складно У результаті кінцевий користувач (сТО або сусід дядько Міша) сильно переплачував т.К. Платив за не потрібні йому речі і на додаток ще був обмежений у функціоналі.
Китайці все правильно зрозуміли і почали переносити весь свій софт на.? Як ви думаєте на що? На Андроїд! Ось так ось! Адже геніально ж? ! У кожного є Андроїд, він дозволяє друкувати репорти, там же і екранчик. Загалом все, що треба вже є. Залишається тільки писати софт. Ось вони і написали. Зробили хардварний чіп, який читає коди помилок і має свій серійник. А з іншого боку планшет. Планшет спарюється з чіпом, перевіряє серійник, а далі на підставі відкритих марок може зчитувати помилки певних машин.
З одного боку все правильно. Виробництво дешевшає, ринок збуту збільшується в рази, прибуток зростає, а головне всі задоволені. Але жадібність фраєра згубила ... Все пішло мало не так як хотіли Китайці. Спочатку вони запустили лінійку X-431 Pro, в якій був захищений планшет, кейс, перехідники та інші прибамбаси. Коштувала така штуковина 1000-1500 $. Там, якщо мені не змінює пам'ять, були версії з різними марками. Начебто було 3 на вибір чи всі відкриті марки. Але відкривалися вони рівно на рік. Після закінчення року треба було продовжувати передплату. В іншому випадку оновлення переставали приходити. Відзначу, що китайці занадто хитрощі. Оновлення на марку не приходили, а ось на софт без проблем. У результаті траплялися випадки коли через рік-друга людина не продовжувала марки, але оновлювала софт - могла виникнути ситуація при якій софт вимагав (! ) оновити марки і переставав бути сумісним зі старими марками. У результаті life time license перетворювалася на гарбуз.
Далі-більше. Вони спочатку відкрили продаж червоного свистка, але вже без планшета (просто щоб знизити високу ціну), а потім вони випустили жовтий свисток. Мета жовтого свистка була проста базова діагностика без жодних "адаптувати актуатор" або "прив'язати ключ". Лише перевірка системи. Тож вони намагалися залучити звичайних водіїв. Був пакет EasyDiag & EasyDiag+. Відмінності були лише в тому, що в плюсовій версії в подарунок йшло три марки на вибір. Була ще звичайно версія для андроїда чи іОС, але це вже таке… суть не змінює. Так от. Як виявилося вся суть у марках. Для жовтого свистка йшов окремий софт (EasyDiag) та окремо підтягувалися марки. Але в той же момент X-431 Pro (для червоного свистка) ніяк не перевіряв, що ми використовуємо саме червоний свисток. Мабуть, китайцям важливо було продавати ліцензії і не більше. Власне досить було стягнути початковий EOBD (грубо отримати серійник і супутні файли) з сервера, а потім поставити зверху патч і кинути кряк в потрібні марки. Таким ось не хитрим способом жовтий свисток вартістю 30 доларів можна було перетворити на червоний. А тепер уявіть ... За 30 доларів ми отримуємо рівно теж що коштує тисячу і більше. Жирненько, чи не так?
Правда Китайці відносно скоро просікли всю цю справу і припинили продажі свистків. Нині випустили нові. Але це вже зовсім інша історія... Так що ж вміє робити EasyDiag?

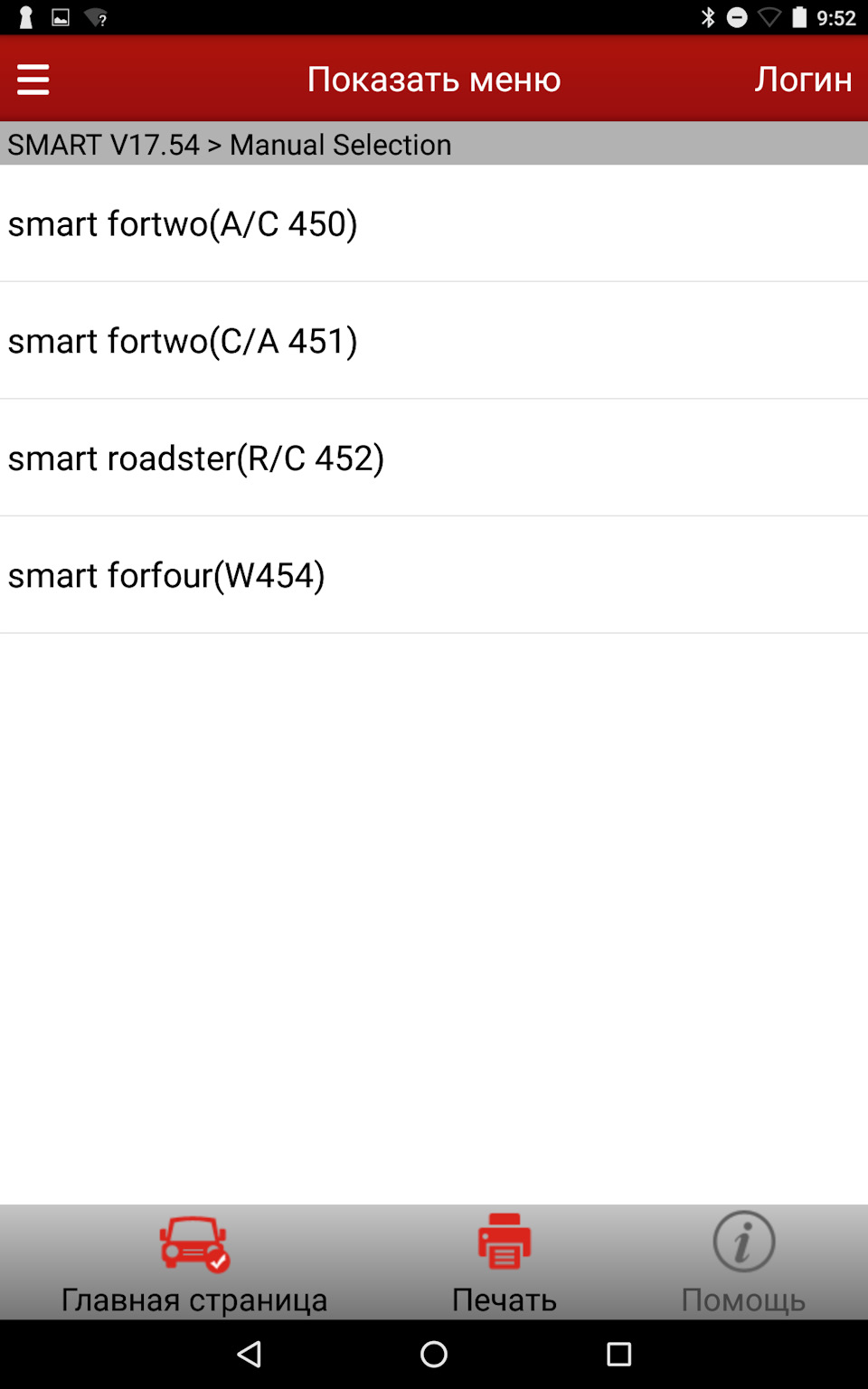

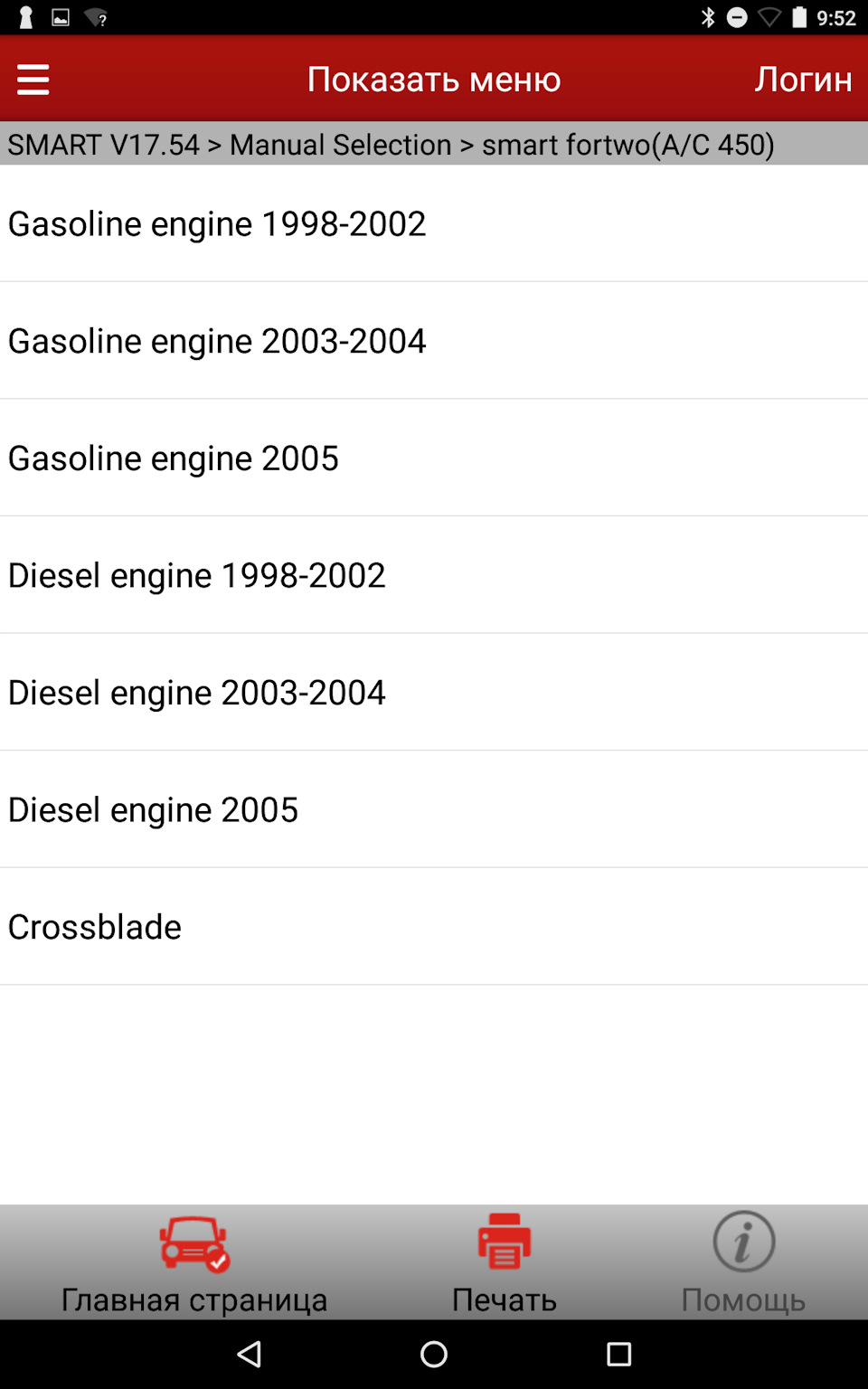

Ух! Насправді набагато більше, ніж Ви можете подумати. Адаптації, калібрування датчиків, перевірки коробки і двигуна, перевірки подушок, більш глибокі перевірки ЕБУ іноді ще й прив'язати там ключик можна і таке інше. Насправді все залежить від "марки" та оновлення. Наприклад, для якоїсь мазди може бути купа опцій, а для якоїсь хонди - ні. . Як ви думаєте? І одержав же! Давайте спочатку я опишу що може Лаунч для смарта. У цьому випадку це буде smart fortwo 2003-2004, gasoline 0.7. Для інших не дивився. Може буде більше опцій, а може і менше. Отже… За версією 2016 року (марки за осінь), не видно 453 їх смартів взагалі. Особисто я використовував марки версії 17.54, вже начебто є 17.57 і можливо там вже є нові смарти, а може й ні. Смартів все гаразд. Є й бензинові та дизельні і навіть за роками поділені. Мабуть, там є якісь корективи.

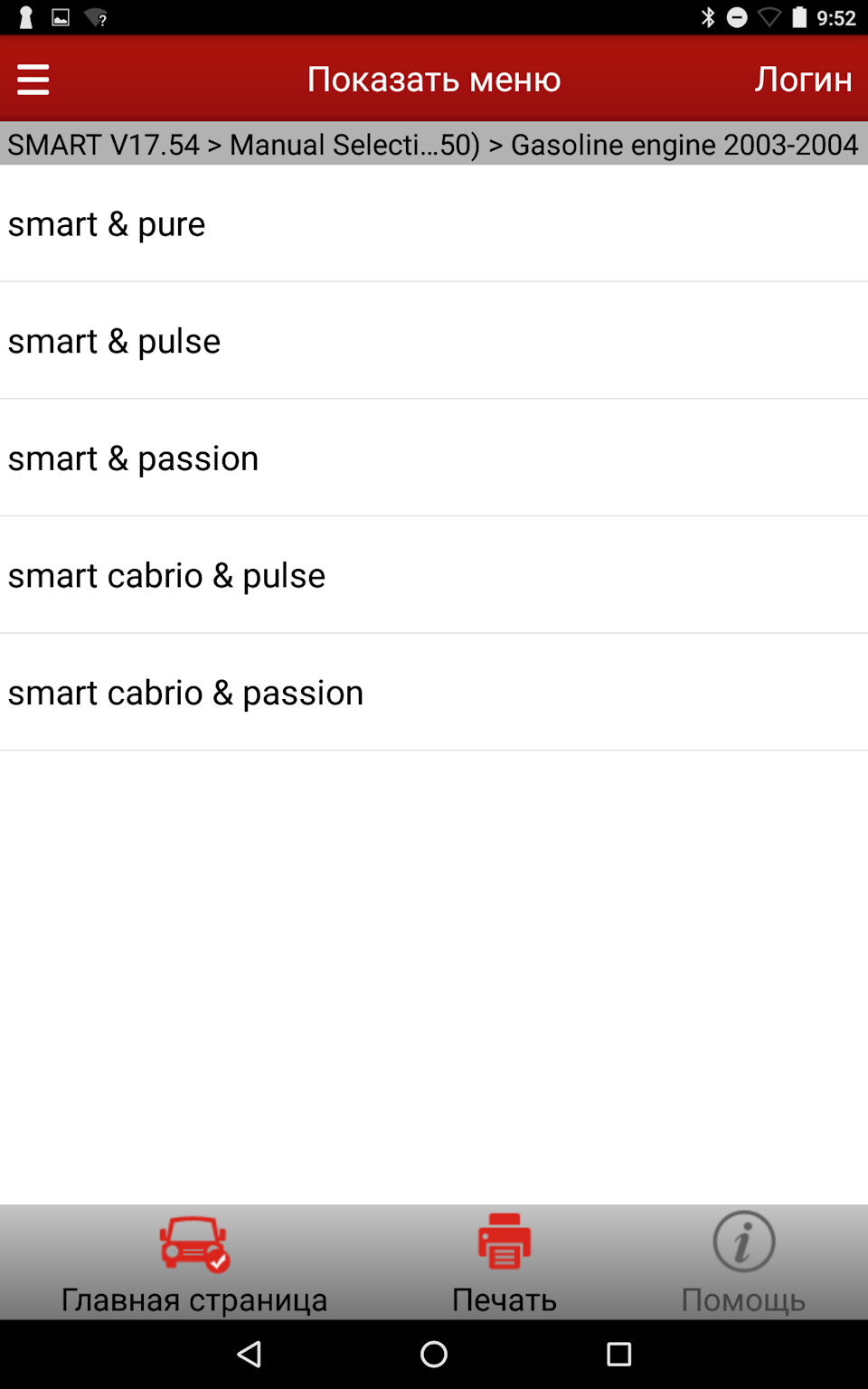

Далі можна вибрати навіть комплектацію

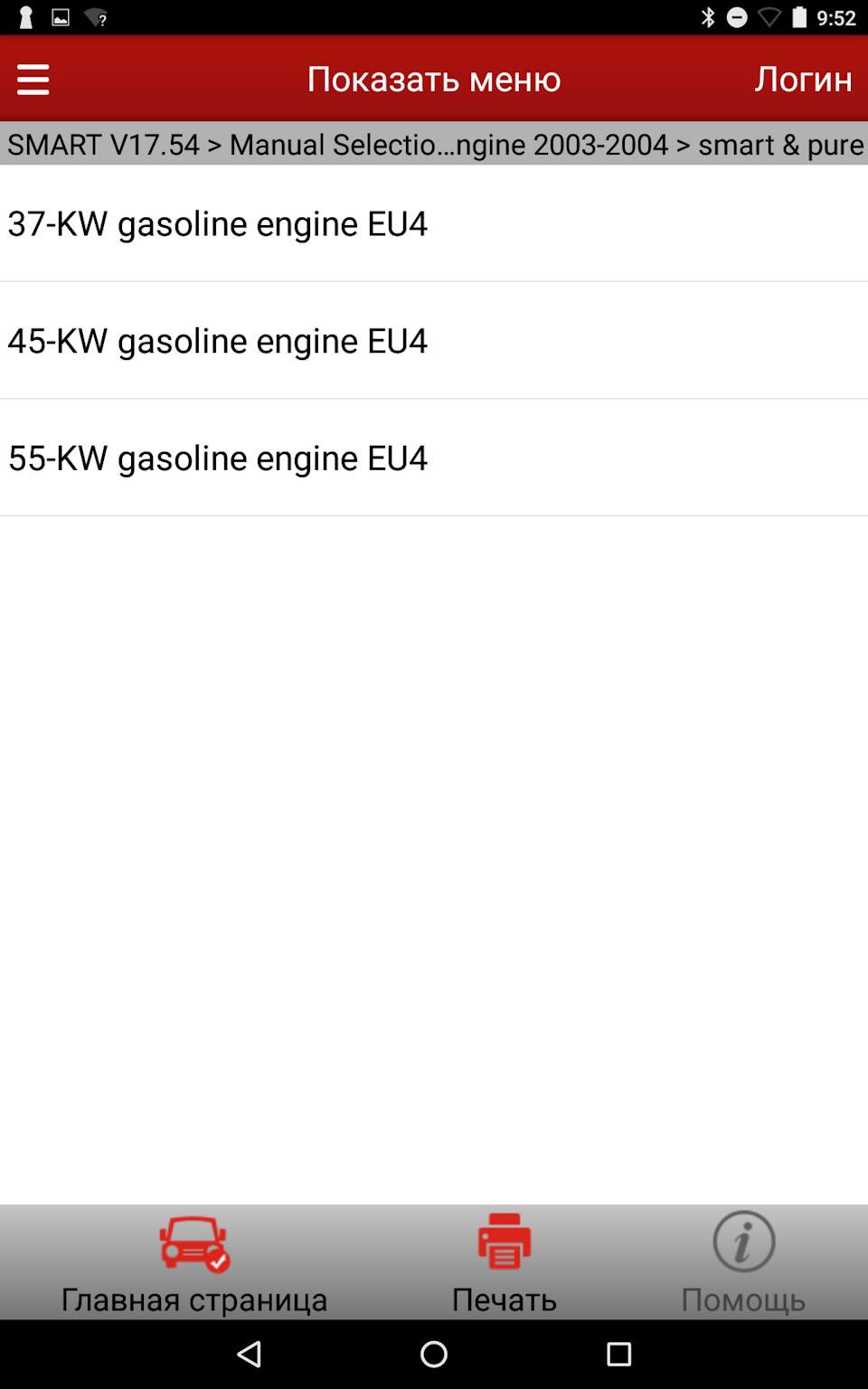

Є вибір комплектації, Але не зовсім ясно навіщоІ звичайно ж є вибір самого движка.
Вибір право/ліво керма так само на місці Після цього можна або зробити швидкий пошук помилок або вже окремо дивитися кожен модуль вручну. Особисто для пошуку помилок завжди використовую швидкий тест. У цьому випадку програма робить автоматичну діагностику і збирає всі помилки з усіх вузлів в єдину таблицю. Після цього таблицю можна надіслати поштою або взагалі роздрукувати.
Наприклад зайшовши в SAM/ZEE модуль можна отримати доступ до бортових релюшок і побалуватися включенням та вимкненням лампочок або фар.
Насправді доступні такі блоки:SAM/ZEE, MEG, ESP. Кожен із них має деякі плюшки з налаштування смарту. Особисто я не є гуру-діагностом і тому я не намагався лізти туди в чому особливо не розумію. Але радий просто прикласти знімки того, що зараз доступно на смарті. Особисто мені дуже скоро стане в нагоді можливість калібрування датчика рульового нахилу. У мене нещодавно з'явилися з ним деякі проблеми і, мабуть, треба буде його відкалібрувати. Власне це ще раз заощадить мені близько 200грн. Тепер же давайте порівняємо його з народним ELM-327. Розберемо все на моєму поточному пупсі і його внутрішніх дивностях. Ситуація наступна. Кілька місяців тому помер лямбда-зонд. Також зараз після 40-60 хвилин їзди з'являється чек ESP і вже не пропадає до кінця їзди. При наступному заводі машини він зникає і все йде спочатку.
Результат пошуку помилок за допомогою Torque Pro + ELM-327Так що. Що нам каже Torque?
Р0140 - лямбда-зонд не активний (не працює)
Р0141 - підігрів лямбда-зонда не працює
Це достовірні дані т.К. Помилки перевіряв ще раз і на інших СТО. Так вже сталося, що ще на початку зими у мене помер цей датчик, але руки ще не дійшли поміняти його.
Чорт забирай! Ви бачите теж, що і я? ! Перші дві помилки так само ставляться до лямбди. Але тут ще є кілька помилок! Давайте подивимося на кожну:B1401 - цей чек говорить сам за себе. Декілька тижнів тому в мене померла лампа заднього повороту. Її звичайно я поміняв, але при цьому лауч бачить, що була проблема, проблеми вже немає і тому помилка відзначена як Stored. Круто! Ця помилка звичайно не дуже корисна, але приємно, що можна прочитати навіть(! ) такі помилки B1017 - підозрюю десь немає контакту з подушкою пасажира. Можливо, коли мені міняли сидушки щось і зачепили, треба буде глянути. C11BB - помилка датчика рульового нахилу. Оп, а це вже в рази цікавіше. Справа в тому, що кермо спочатку мало відхилення у своєму становищі. Потім на розвалі його положення "виправили", але недавно я помітив, що він знову трохи пішов праворуч. Можливо, і через це у мене з'явився ESP чек. Як не складно помітити за допомогою Launch'a я зміг рахувати на 3 помилки більше. У моєму випадку цього виявилося більш ніж достатньо, щоб не їхати на СТО і не платити 100-200 грн за діагностику. Звичайно, це не говорить про те, що тепер про Стару можна взагалі забути. Більше того, наявність помилок і не точностей (програмних помилок) у Лаунчі набагато вища ніж у Старі, але як інструмент базової діагностики він підходить більш ніж. Тим більше як інструмент перевірки будь-якого іншого авто Лаунч підходить дуже добре. Уявіть, що Ви купуєте собі нову машину і так зійшлися зірки, що за 15 хвилин треба вирішити брати чи ні. Тут-то ELM-327 може зіграти дуже злий жарт ... А де ж висновки? А де ж висновки?
Висновки нехай кожен зробить сам для себе. Я ж просто показав, що може кожен з приладів. Особисто я сам використовую обидва девайси. Якщо я тестую і бачу, що ялинка знаходить дуже багато проблем, то лаунч навіть не вставляю. І навпаки. Якщо ялинка не знайшла проблем, то в хід йде важка артилерія. А я мабуть піду і зварю собі чайку, адже заслужив, правда? :)
А далі? А далі - більше! Stay tuned!
