Робимо сенсорний монітор зі штатного звичайного монітора:

Приклад установки сенсорного
скла на автомоніторі:

І так, є автомобіль і штатний монітор Завдання:встановити сенсорнескло поверх дисплея, для керування позаштатною навігаційноюсистемою або сар РС.

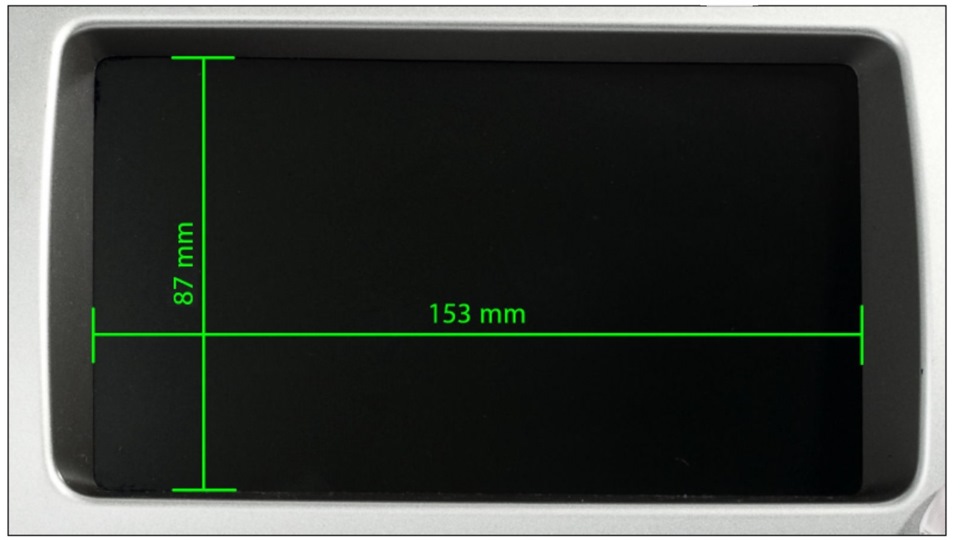

1. Або штангенциркулем .Виглядна область дисплея – область, що незакривається пластиковою рамкою. Скла «Активної області (активноїзони)», розміри даної області не повинні перевищувати розміри«Очевидної області дисплея», інакше при монтажі, пластикова рамкапритискатиме активну область, що вважатиметься затисканням пальця (стилусу) у певній точці – скло не буде реагувати на іншінатискання.В результаті підбору зупиняємося на 7” сенсорномусклі.
3. Демонтуємо панель приладів, на якій закріплений штатний дисплей.

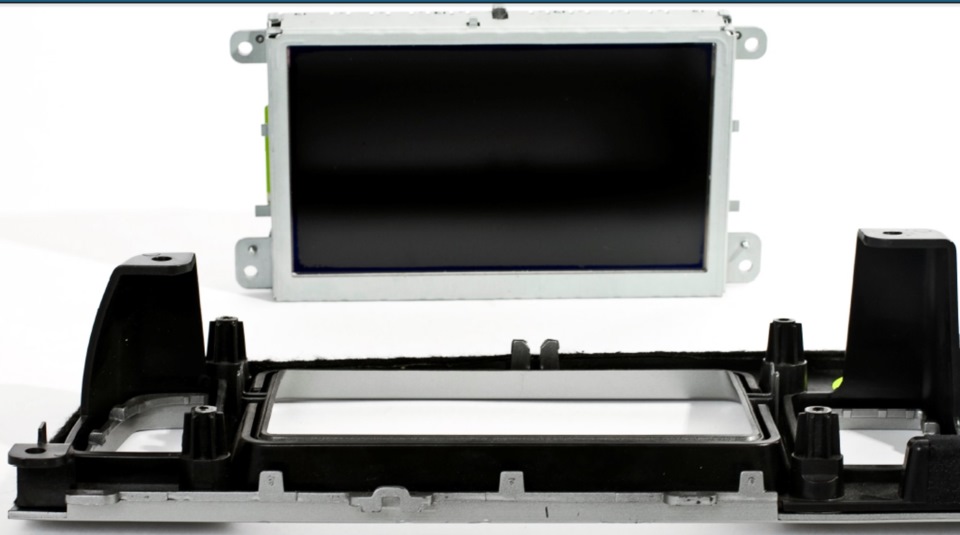

4. Демонтуємо дисплей з панелі приладів

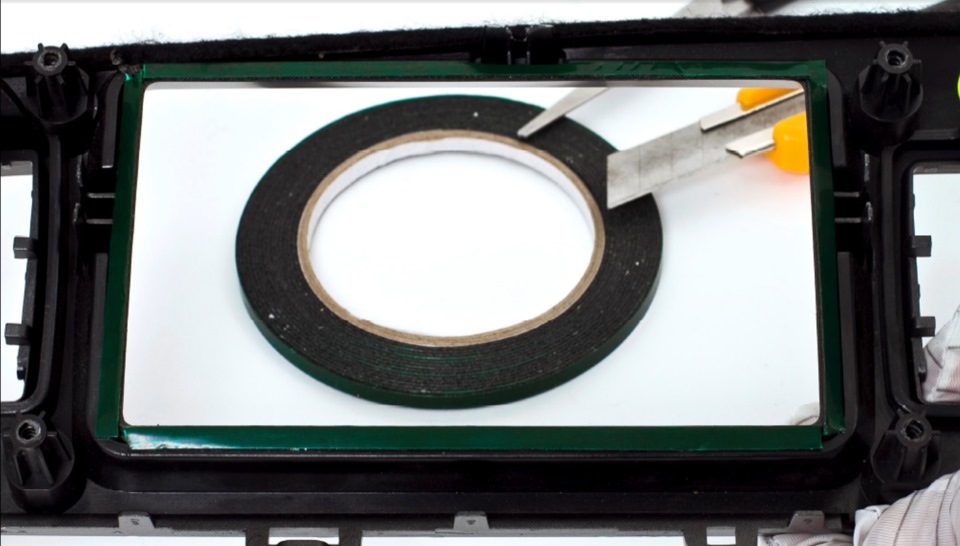

5. Проводимо візуальну оцінку і можливість встановлення сенсорногоскла на дисплей або на пластикову рамку. В даному випадку установкусенсорного скла вирішили провести на пластикову рамку, за допомогоювузької двосторонньої клейкої стрічки на спіненій основі. Переднанесенням клейкої стрічки слід провести знежирення поверхні.

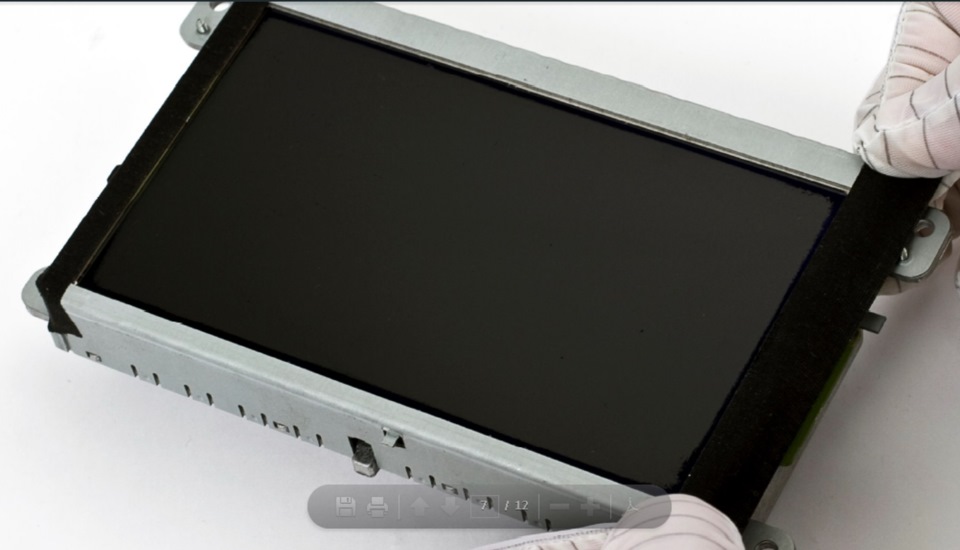

6. Проводимо підготовку металевої рамки дисплея – обклеюємо щільноюганчірковою ізолентою по краях. Дана обробка обов'язкова, щобуникнути попадання пилу та інших дрібних частинок в простір міждисплеєм і сенсорним склом, а також для запобігання пошкодженнюскляної підкладки сенсорного скла металевою рамкою дисплея під часмонтажу.

<

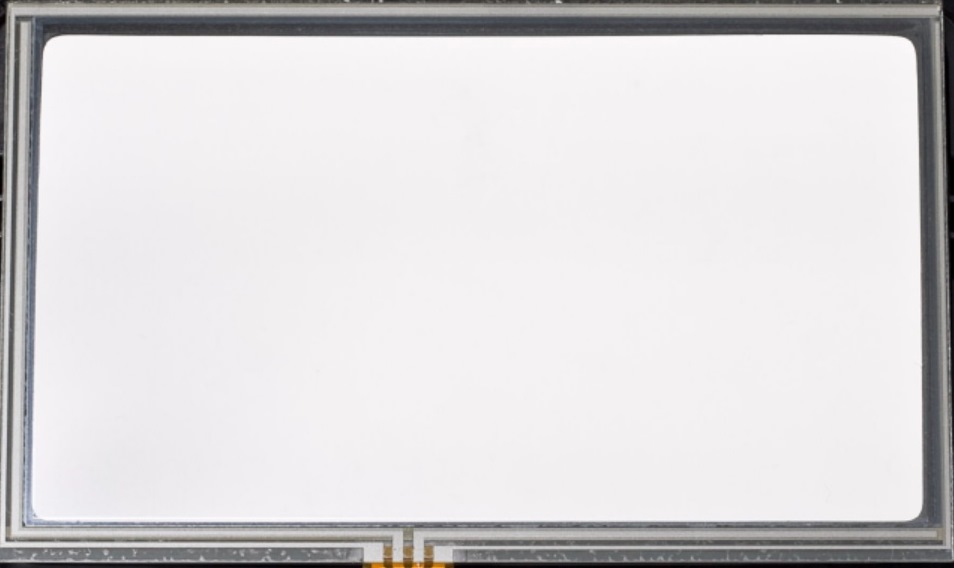

7. Знімаємо захисну плівку із сенсорного скла (робимо все акуратно, не залишаючи пальчики на поверхню скла, яка буде знаходитись з бокудисплея) та монтуємо сенсорне скло на клейку стрічку. Сенсорне скломожна встановлювати в будь-якому положенні, тобто шлейфом вгору абовниз (у деяких сенсорних шибках шлейф може знаходитися не в низу, азбоку), при калібруванні все стане на свої місця.
Скляна підкладка сенсорного скла має бути з боку дисплея, активнамембрана з боку пластикової рамки дисплея!

8. Акуратно протираємо поверхню дисплея, змиваємо відбитки таздуваємо порошинки, бажано це робити спеціальним спреєм та (або)серветками, призначеними для чищення моніторів. У жодному разі непроводьте чищення монітора рідинами, що містять нашатир, аміак (засоби для чищення вікон). В іншому випадку, ви просто пошкодитепокриття антивідблиску дисплея і доведеться довго пояснюватиклієнту, що так і було. Наочний приклад відображено на малюнку.

9. Монтуємо дисплей на своє місце.
10. При монтажі дисплея до пластикової рамки слід підкласти набіршайб у зазор, що утворився, між металевою рамкою дисплея ікріпильними виступами пластикової рамки, щоб уникнути перетисканняабо пошкодження сенсорного скла. Після монтажу, закріпіть шлейф відсенсорного скла на корпусі дисплея за допомогою ганчірковоїізолятори

11. Підсумок проведеної роботи :

Далі йде схема підключення сенсорного монітора до навію блоку (наприклад ) або до PC-авто. > Ось ви і отримали сенсорний моніторзі штатного екрану автомобіля, тепер область його використаннястане набагато вищою. Ціни на сенсорне скло досить прийнятні іколиваються в залежності від розміру і форми від 25-50 у.О. (прозорої) пластикової мембрани. На скляну підкладку та на мембранунанесено прозоре резистивне покриття. Простір між склом тамембраною заповнено сіткою мікро ізоляторів, які рівномірнорозподілені по активній ділянці скла та надійно ізолюють провідніповерхні. Так само бувають сенсорні стекла, в яких для підкладкивикористовується не скло, а гнучка мембрана, перевагою даних тачпанелей є товщина, яка найчастіше відіграє важливу роль приінсталяції. Наприклад, товщина сенсорного скла зі скляноюпідкладкою 1, 2-2, 1 мм, товщина гнучкої тач панелі 0, 4-07 мм. Колинатискають на мембрану, підкладка та мембрана замикаються, іконтролер за допомогою аналогово-цифрового перетворювача реєструєзміну опору та перетворює його на координати дотику (X та Y).Загалом алгоритм зчитування такий:
1. На верхній електрод (Uy4 рис. 1) подається напруга +5В, нижній(Uy3) заземляється.
З лівого та правого електрода (Ux1, Ux2) знімають показаннянапруги. Ця напруга відповідає Y-координаті.
2. Аналогічно, на лівий і правий електрод подається +5В і «земля», з верхнього та нижнього (Uy4, Uy3) зчитується X-координата.Помаранчева область – неактивна область, По периметру якоїнанесені струмопровідні доріжки, підведені до резистивного покриттядо кожної з чотирьох сторін сенсорного скла. Сторони сенсорногоскла позначаються X+, X-, Y+, Y- (за аналогією зі звичайнимвекторним графіком). При інсталяції, неактивна область повинназнаходитися поза увагою, тобто під пластиковою рамочкою, щообрамляє дисплей. Неактивна область не повинна перетискатися, щобуникнути пошкодження струмопровідних доріжок або скляноїпідкладки!
Зелена область – видима неактивна область. Дана область є проміжноюдля простоти установки, вона може перебувати як під пластиковоюрамочкою, так і за її межами.
Синя область – активна область, активна поверхня при дотику до якоїзчитуються координати дотику. Пластикова рамка дисплея в жодномуразі не повинна притискатися до активної області сенсорного склаінакше сенсорне скло просто не реагуватиме на натискання в певнійобласті, тобто постійно зчитуватимуться координати в затиснутомумісці пластиковою рамкою!

Конструкція USB тач контролера

USB тач контролер призначений для перетворення аналогового сигналу, зчитаного з резистивного сенсорного скла, в протокол управління длянавігаційного блоку (або комп'ютера) ). Цей протокол емулюєманіпулятор миша:подвійне натискання – емуляція подвійногонатискання лівою кнопкою маніпулятора миша; затискання на 2-3секунди – емуляція натискання правої кнопки маніпулятора миша (удеяких програмах з'являється конне меню). Нижче представленийзовнішній вигляд USB тач контролера, а також з лівого боку малюнкурозпинування гнізда CON2.
Хочемо звернути вашу увагу, на важливість розпинування гнізда CON2, а також розпинування шлейфу резистивного сенсорного скла – вониповинні збігатися, у разі не збігу просто проведіть перерозпинування кабелю перехідника, який підключається до CON2 ісенсорного скла!
У комплект поставки USB тач контролера також входить кабельперехідник, який підключається до CON2 і до резистивного сенсорногоскла, а також USB кабель.
