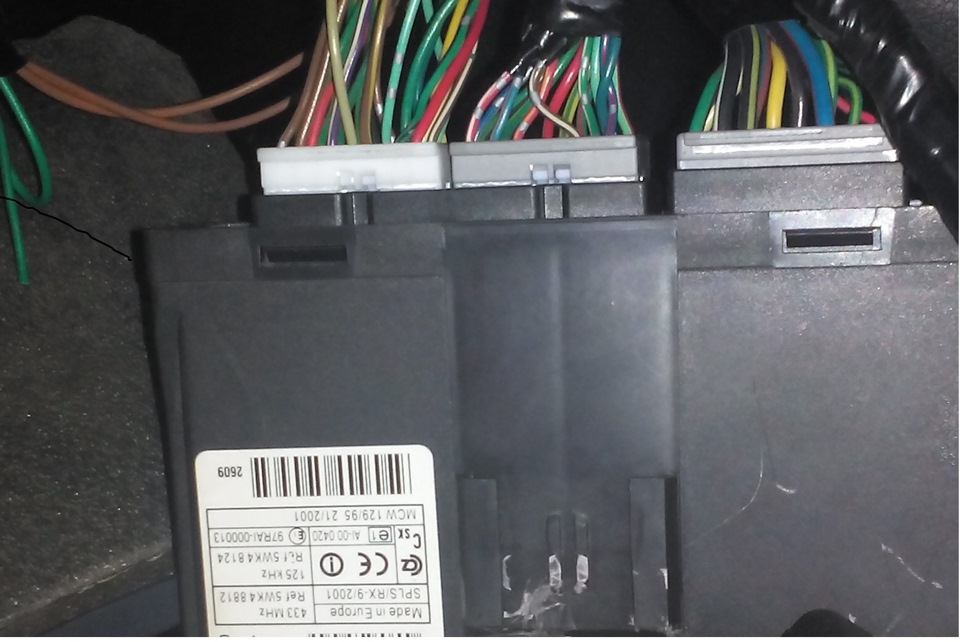

Для тих хто ніколи не стикався з самостійною установкоюсигналізації на авто, скажу відразу :- Це цілком елементарна тазрозуміла процедура, яка не потребує особливих знань та унікальнихумінь. Практично будь-який власник P12 зможе це подужати прибажанні. Я не зупинятимуся на виборі сигналізації, їх описі, аторкнуся конкретно важливих моментів самої установки. Розширитипоняття щодо встановлення у цю модель. Відразу хочу вас порадувати, що всі розклади та описи підходять як для дорестайлу, так і длярестайлу. Купивши сигналізацію і зіткнувшись з бажанням встановитиїї разом з штаткою, що постійно фальшивить, виявив наступне.Принцип підключення у всіх сигналок дуже схожий. Не велика різницятільки в їх додаткових функціях (автозавод, двосторонній зв'язок, GSM модуль і т.Д.). Викрадають, щоб за охоронна система у вас нестояла. PRIMERA P12 не стоїть у топах автомобілів дня викрадення іне напружує своїх власників особливими витратами на її безпеку. Алеелементарні методи захисту не завадять. Вся простота полягає втому, що практично всі необхідні точки для підключення сигналізаціїв цьому авто знаходяться в одному місці - блоці комфорту. Дістатисьдо нього просто, достатньо відкрутити нижню накладку панелі підкермом і просунути руку в простір між кермовим стовпчиком ігрубкою. Там ви виявите коробку, зсунувши яку рукою до моторноговідсіку, легко її зніміть і вона повисне на трьох роз'ємахпроводів. Три роз'єми, два з яких сірого кольору і одинбілого. Ось вони нам і потрібні. У цих роз'ємах знаходитьсябільшість проводів, що цікавлять нас, для підключення охоронноїсистеми. Будь-якому з них необхідно подати харчування.(-) мінусвзяти з кузова автомобіля (будь-яка точка найближчого розташування)а плюс провести через ліве переднє крило до акб разом з проводамисигнального дзвону або сирени. Про те як це зробити описано тут:https://megadriver.org/p681074-dodatkove-provedennia-z-motornogo-vidsiku-v-salon-p12

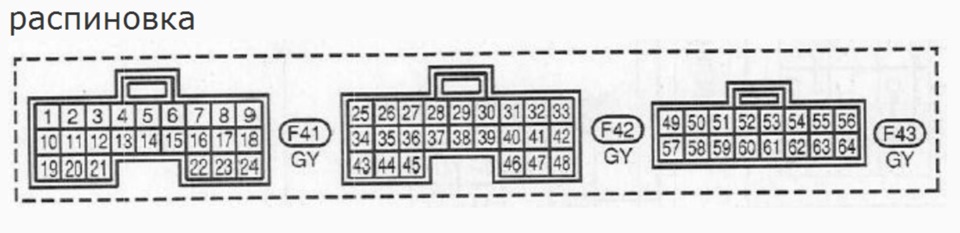

на фото:232728

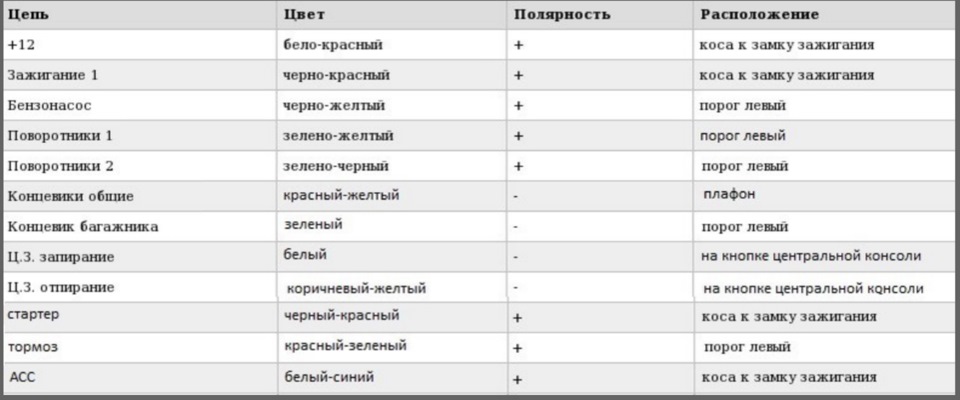

Управління (керується масою) 25, 26 блоку комфорту, вихід на лампи63, 64
39, 43, 44, 45
КІНЦЕВИК БАГАЖНИКА
включення лампи — маса на 16
КІНЦЕВИК КАПОТА
15
Керується масою 13, 14

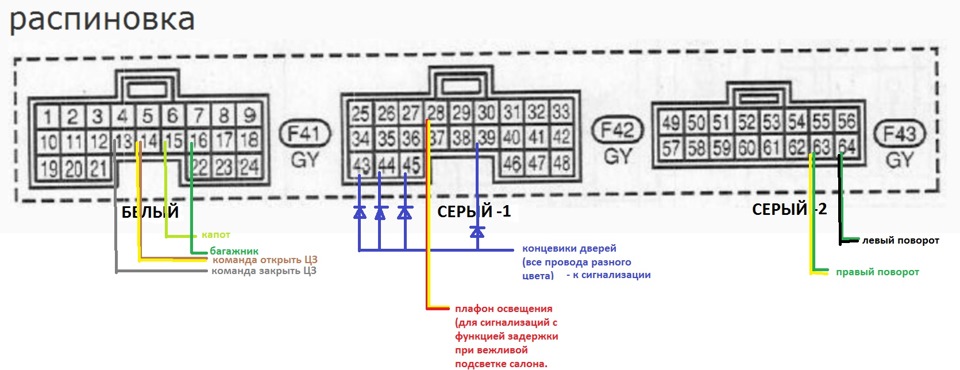

Наочно виглядатиме так :
Кольори проводів відповідають реальності

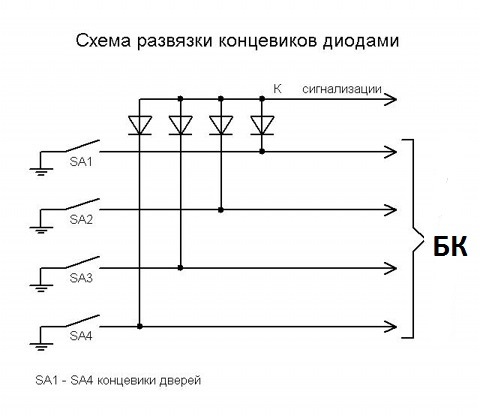

Кольори на малюнку відповідають кольорам в реальності на блоцікомфорту. Закінчений варіант встановлення простої сигналізації.Справа в тому, що їх необхідно підключати через діоди (робитидіодну розв'язку), щоб зберегти всі функції попередження таоповіщення штатного комп'ютера без змін. Далі схема як зробитидіодну розв'язку концевиків :
У разі розв'язують 6 кінцевиків (4 двері і капот з багажником). Нарозмір діодів не звертайте уваги, використовував ті, які були і зними наочніше вийшло, а за фактом використовувати можна деталінабагато менше в розмірах. Схемою підключення:Потім закріплюєморозведення на корпусі БК за допомогою двостороннього скотчу:Тепервсе буде працювати як належить і виключить впливом геть інформаціюбортового оповіщення. Бонусом в установці стала новина, що всучасній простій сигналізації вбудована "євроаварійка" - тобтоповоротники блимають 15 разів при відкритті будь-яких дверей. Заразтака опція встановлюється на багатьох нових автомобілях із заводу іпокликана позначити автомобіль на дорозі під час відкриття дверей, а також сигналізує про недозакриття дверей. Багатьом подобається, когось дратує, ну в іншому, як завжди. Мене влаштовує. Якщо якісьважливі чи цікаві питання я тут не торкнувся, то пишіть - явідповім. Неймовірна кількість моделей сигналізацій не даєможливості описати докладно весь процес, але основні принципиоднакові. Успіхів вам у ваших починаннях. Ніколи не пізно щосьспробувати зробити самому.
Коментарі19
Я хочу поставити автозапуск може порадите якусь сигналізацію поставити? поки раджу StarLine A91 але я ще думаю що краще STARLINE E60 …
Вирішив StarLine A94 поставити з модулем GSM
Якщо дозволяють засоби - чому б і ні?..
Ну так виходить не дешево, але я думаю варто того, знаючи що мені років 5 їздити мінімум на цій машині)
Машина 2005, 1,6 елеганс
Хлопці, підключений шерхан так само за схемою, але після вилучення запобіжника омивача фар - при відкритті дверей з'являється мінус на кінцівці капота, машина не встає на автозапуск, куди копнути? Діоди стоять на двері, капот і багажник ...
Запобіжник омивача фар ніяк не пов'язаний з кінцевиком капота. Мабуть є десь косяк з підключенням.
Згадується стара приказка Хочеш зробити добре - зроби сам )
Ланцюг омивача фар взагалі активний тільки при включенні світла фар. Вона ніяк не пов'язана з кінцевиками дверей і капота. Розібратися зможе лише той, хто особисто і ставив цю систему і пам'ятає що куди підключав. При цьому присутність біля авто обов...
Можу припустити щойно один із діодів у розв'язці пробитий в обидві сторони або є зайвий контакт між розв'язаними діодами.
Дякую за пораду, перевірю.
а які діоди купувати?
Діоди VD1 і VD2 -2шт(будь-які кремнієві з прямим струмом не менше 0,5А наприклад КД209А або аналоги)
не всіх авто є блок комфорту на япі 2001 його немає.
Це взагалі інший автомобіль, у якого мало чого спільного з масовим виробництвом і тим більше рестайлінгом після 2004р. Тут швидше проблема власника - розбиратися, що є в ній, а чого немає. У нас таких машин немає взагалі.
На рестайлінгової альмері якщо не помиляюся, то блок такий-таки йде, відповідно аналогічно (правда треба про всяк випадок схеми порівняти), але ось кінцевики треба по-доброму так само розв'язувати, хоча у мене установники (як пізніше з'ясував) зробил...
діоди найпотужніші купив, які в магазині були?)))навіщо 6 діодів? Адже багажник і капот на свої канали підключаються
За порадою продавця з радіомагазину купив мініатюрні, маленькі та акуратні, але вони не підійшли так як був ефект поганого контакту маси (працювали через раз або через 3 рази) - подивився за їх параметрами і зрозумів, що їх можна викинути. А ці були ...
ми ставимо діоди разів у 10 менше за твої, у нас вся зв'язка виходить як один твій діод, і все працює. правда маркування не пам'ятаю=))
