> Де знаходиться монтажний блок запобіжників?
У салоні автомобіля в торці панелі приладів з лівого боку (на лівійпередній частині боковини)

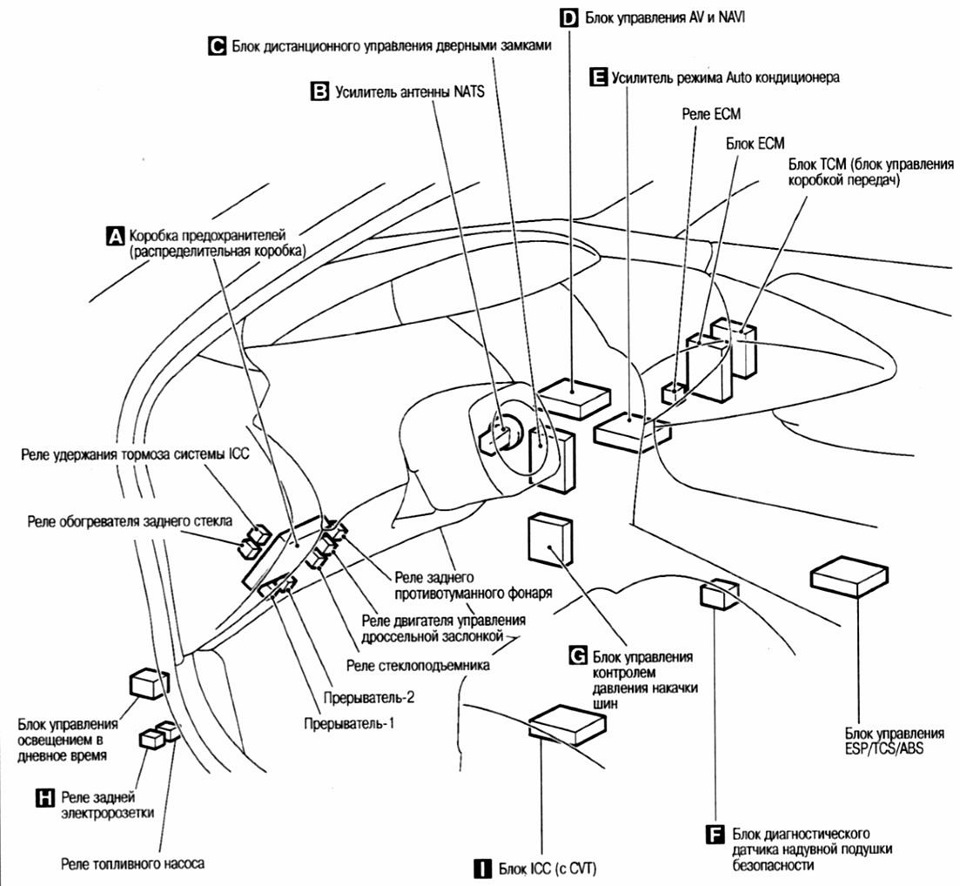

Розташування блоків - ліве кермо:

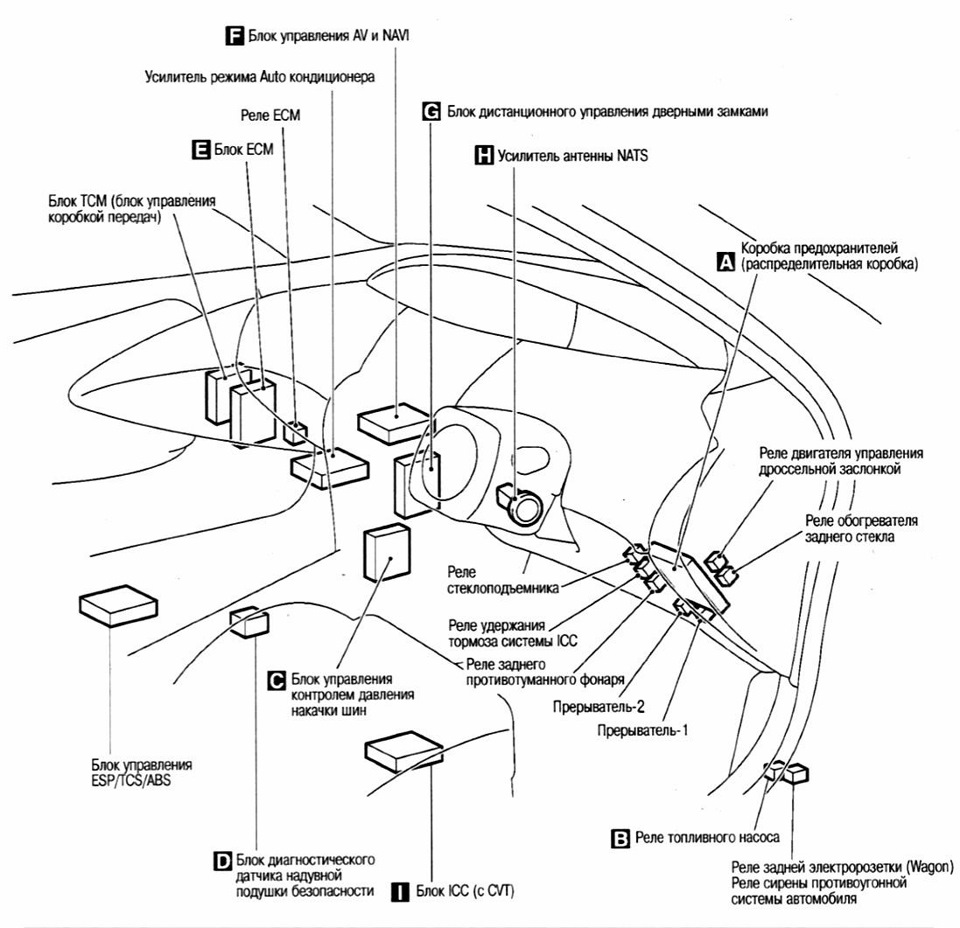

Розташування блоків - праве кермо:

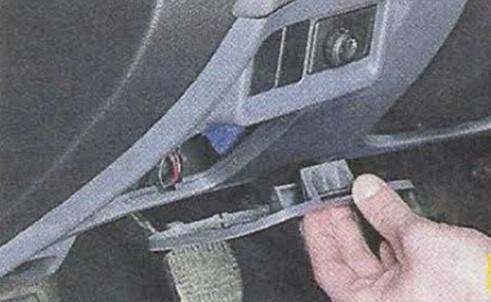

Як дістатися до блоку запобіжників у салоні Просто зніміть кришку, що закриває блок запобіжників.

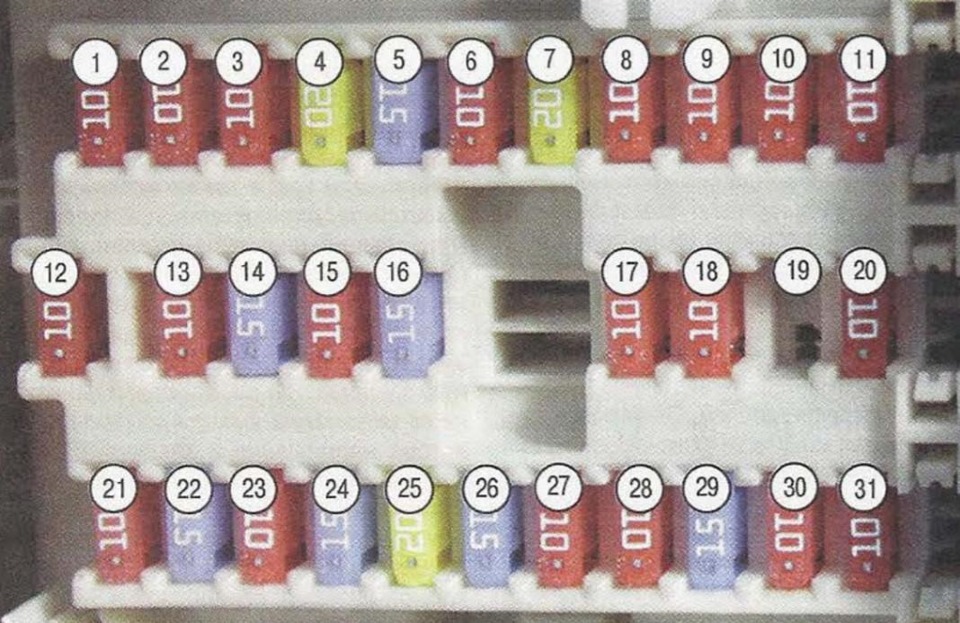

Номери запобіжників у салоні:
Розшифрування запобіжників:
У спеціальному гнізді корпусу монтажного блоку запобіжників тареле, розташованого в салоні, закріплений пінцет для вилученнязапобіжників із монтажних блоків
Розташування реле на лицьовій панелі блоку запобіжників усалоні:
1 -релі обігріву заднього скла (скла дверей задка); 2 - релеелектродвигуна приводу дросельної заслінки; 3-реле протитуманнихліхтарів; 4 - реле склопідйомників; 5, 6 — реле-переривники. Релена внутрішній стороні блоку запобіжників у салоні 1 -релізапалювання; 2 - реле додаткового обладнання; 3 — релеповітронагнітача системи вентиляції, опалення та кондиціювання
Розташування блоку реле та блоку запобіжників підкапотом
>
1 - бачок гідропідсилювача рульового управління; 2, 17-трубопроводисистеми кондиціювання; 3-котушки запалювання; 4- впускний колектор; 5-дросельний вузол; 6-шланг системи вентиляції картера двигуна; 7 -повітропідвідний патрубок; 8 - бачок головного гальмівного циліндрата головного циліндра приводу вимикання зчеплення; 9 корпусповітряного фільтра; 10 - акумуляторна батарея; 11 - монтажний блокплавких вставок та запобіжників; 12-радіатор системи охолодженнядвигуна; 13 - шланг системи охолодження двигуна; 14-термоекранвипускного колектора та нейтралізатора; 15-кришка головки блокуциліндрів; 16 - генератор; 18 - розширювальний бачок системиохолодження двигуна; 19-наливна горловина бачка омивача вітровогоскла (і скла двері задка автомобілів з кузовами хетчбек тауніверсал); 20 - монтажний блок реле. Як дістатися.
Для отримання доступу до монтажного блоку запобіжників таплавких вставок, розташованого в підкапотному просторі, відтиснітьфіксатор.
< /p>
і зніміть кришку

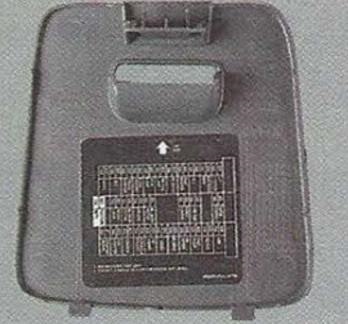

На кришці нанесена схема розташування запобіжників та плавкихвставок
Номери запобіжників та плавких вставок у монтажному блоцірозташованому під капотом
Розташування реле в монтажному блоці розташованому в моторномувідсіку 1-релі протитуманних фар; 2, 4, 6, 10 - реле вентиляторіврадіаторів; 3 - реле додаткового обладнання; 5- релеелектромагнітної муфти компресора кондиціонера; 7- реле включеннярежимів «Р» (парковка) «N» (нейтраль) автоматичної коробки абоваріатора; 8 - реле включення ближнього світла фар у денний час; 9- реле звукового сигала. Продовження - частина 2https://megadriver.org/p681061-zniattia-ta-vstanovlennia-montaznix-blokiv-nissan-primera-p12-castina-2
