✋Привіт,
Сьогодні вирішив здійснити плановий огляд підсилювача звуку х5, узв'язку з періодичним пропаданням звуку в колонках, то з одногобоку, то з іншого. Закономірності не виявив, все відбуваєтьсяспонтанно і незрозуміло для кого-в зручний час. Коротке відео, проте де знаходиться і як зняти підсилювач потужності BMW X5 E53:
🔻🔻🔻

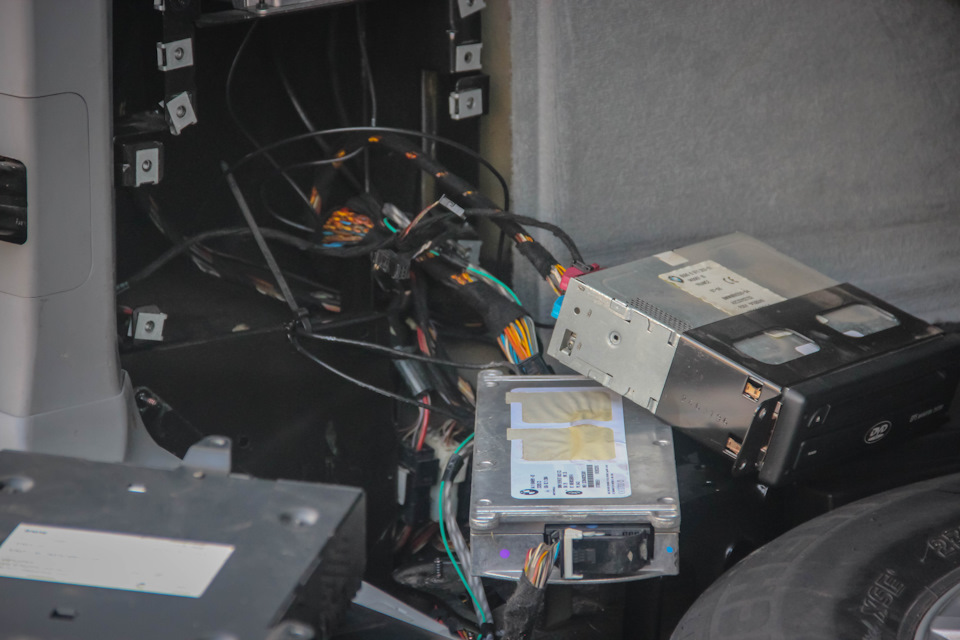

Насамперед знімаємо Cd Changer та GSM у лівій частинібагажника:
p>

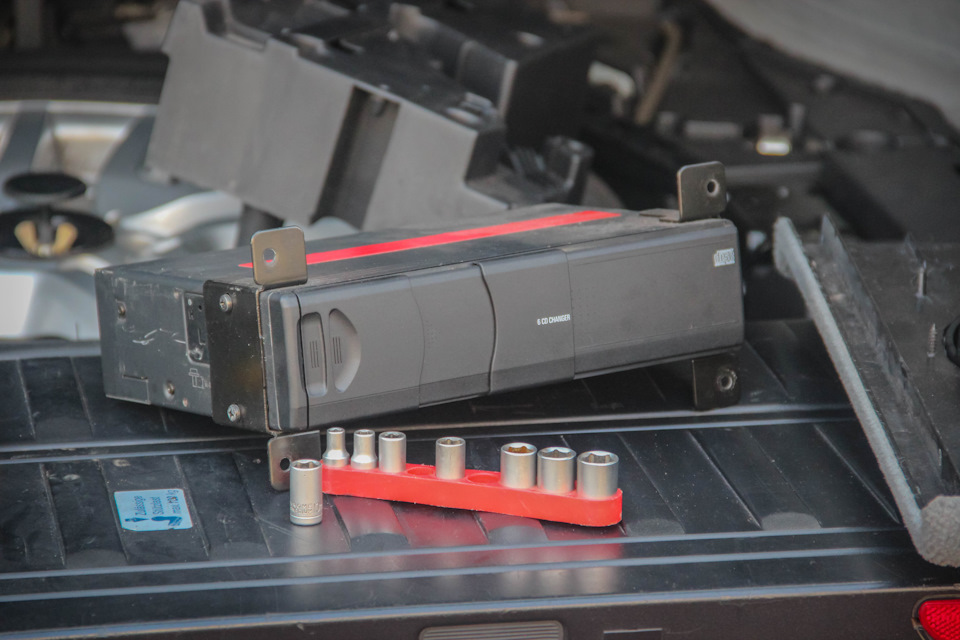

Мій Cd Чейнджер:

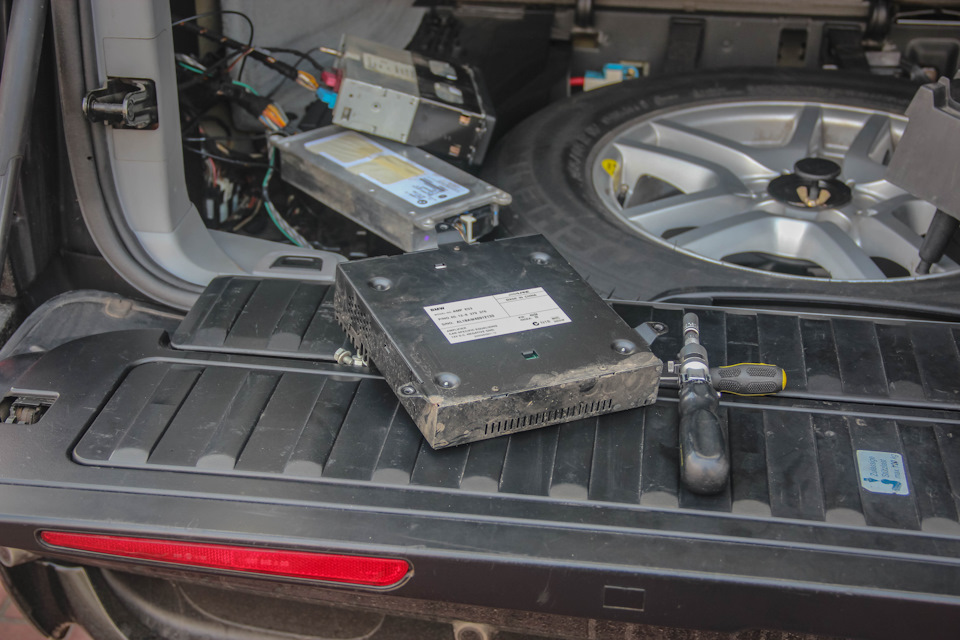

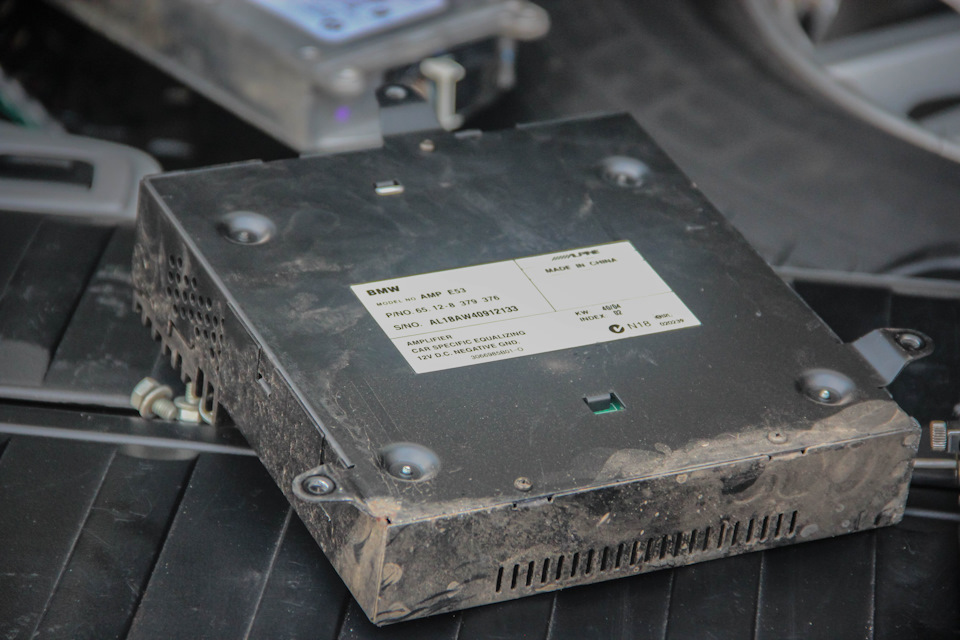

Знімаємо підсилювач потужності:

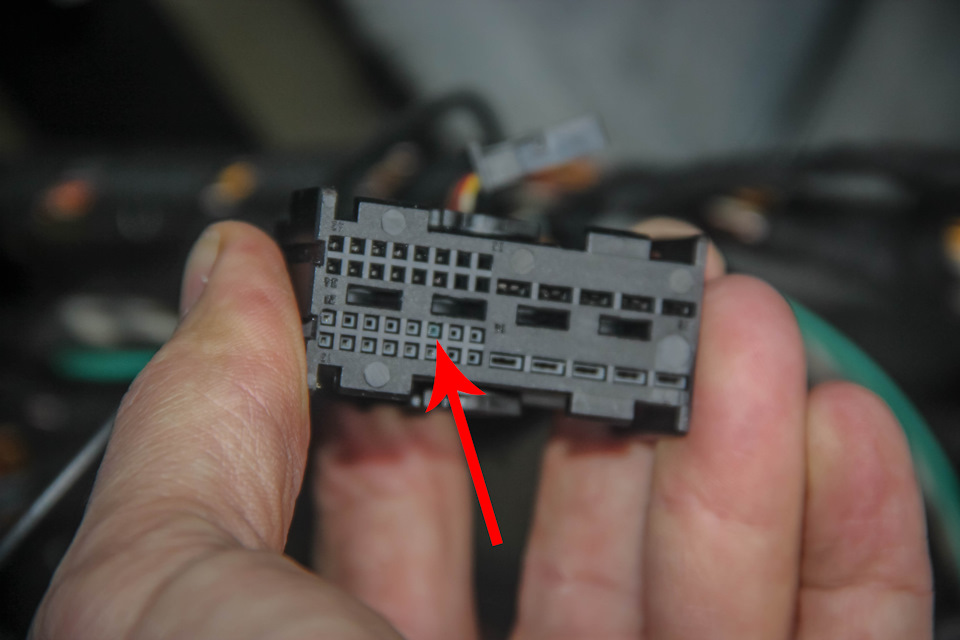

Далі, відстібаємо роз'єм підсилювача потужності, я відразу виявивзелень на контактах роз'єму:Також знайшов зелень і оксидацію нароз'ємах самого підсилювача, все необхідно очистити:
Вирішив розібрати підсилювачі і подивитися що на платі… Виявивсліди оксидації на деяких елементах плати:Думаю через попаданнявологи, все очистив спреєм для контактних груп і спиртом:Другемісце знайшов трохи вище, також усе вичистив:Далі складання, процесзворотній розбірці, все показав на відео, посилання вгорі посту☝☝☝
Наступного разу запланував зняття радіо модуля та огляд йогостану.
Коментарі18
Розпинування роз'єму не поділіться?
bm54 - нещодавно замінив у себе
Симптоми які були?
А симптоми завжди однакові - звук або пропадає зовсім, або безсистемно вимикаються динаміки право-ліво, перед-зад, поштучно, і т.п ... можуть почати хрипіти та інше ... втім все це висить на радіомодулі. Дуже затребувана деталь - у мене на розбиранні...
Корисна інформація, дякую. Спочатку спробую сіяти радіомодуль і розглянути що всередині літака.
Кумедно, але навіщо такі збочення? Там всього треба замінити вихідні або взагалі TDA7850 замість них впаяти і заодно і звук покращиться. Дихнуть зазвичай саме підсилювачі, якщо ж звичайно він весь не плавав, тоді там рятувати вже нічого.
ну ось у моєму якраз нічого рятувати було
Ось тут хочу уточнити ... TDA7850 - підключаємо до радіо модуля, який біля АКБ, так?
Якщо пропадає звук у деяких колонках, насамперед треба лізти у ВМ54. У 90% випадків винен саме він.
Дякую, його також перевірятиму.
Динаміком іншим глянь що на виході підсилювача на цих каналах. Коли немає звуку. Радіомодул там окремою оперою живе як і чейнджер. Вони в голову сигнал отримують.
Дивися проводку на стійці. Можливо надломилися проводи в гофрі.
На стійці перевірятиму днями
А що плату не підняв? Там з того боку все може в рази гірше. Аж до згниття доріжок.
З зворотного боку всі норми. Тільки ці місця.
І як результат? Перестали випадати канали?
Поки виключив підсилювач, далі зніматиму радіо модуль.
Там начебто проводка від голови до підсилювача розривів не має. Перехід проводки на двері ще може окислитися в роз'ємі. Теж не заважає оглянути. Але все б не пропадало. Там поканалка йде на динаміки. вч.
