Планшет Nexus 7 2013 wi- fi версія.
Процес у фото з підписами або запитуйте в коментах, що незрозуміло

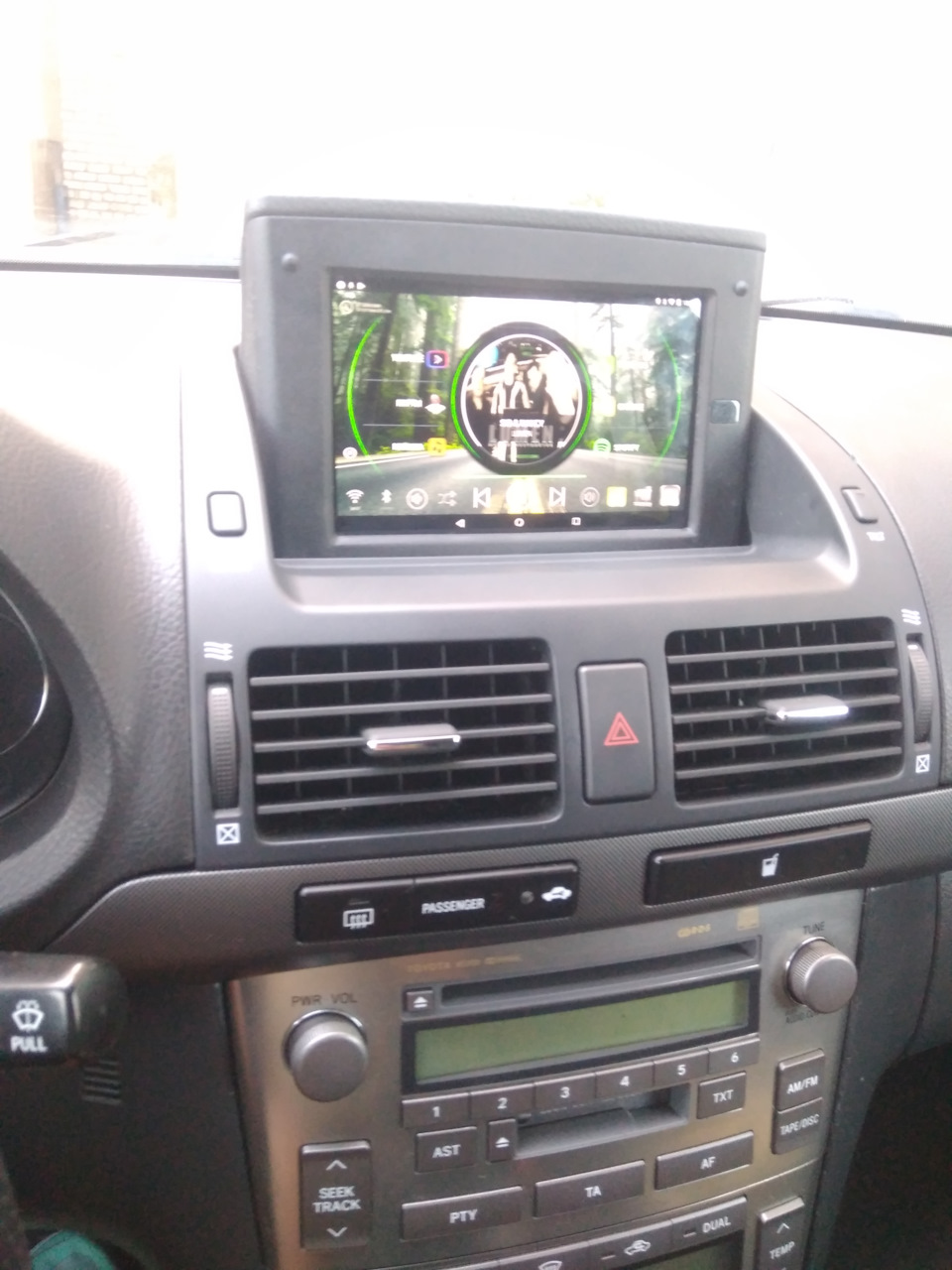

Встановлений планшет
Видаляємо батарею планшета Інструкцію дивіться на сайті (прикріплюзнизу )

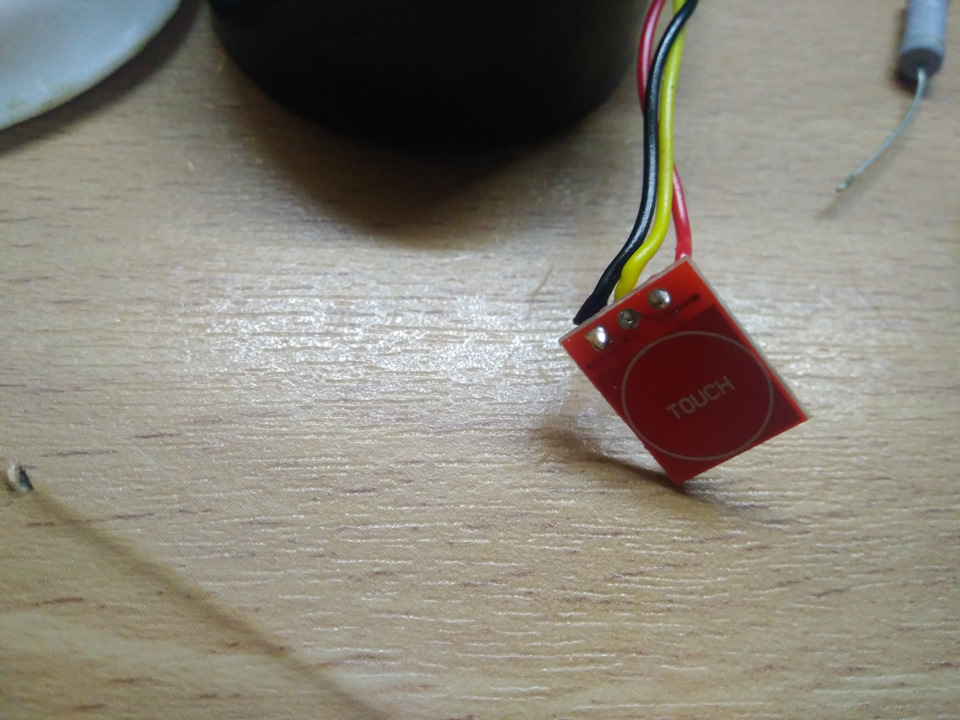

Сенсорна кнопка.Приклеїв під козирком.Працює як кнопкавключення.Можна в сон або вкл/викл

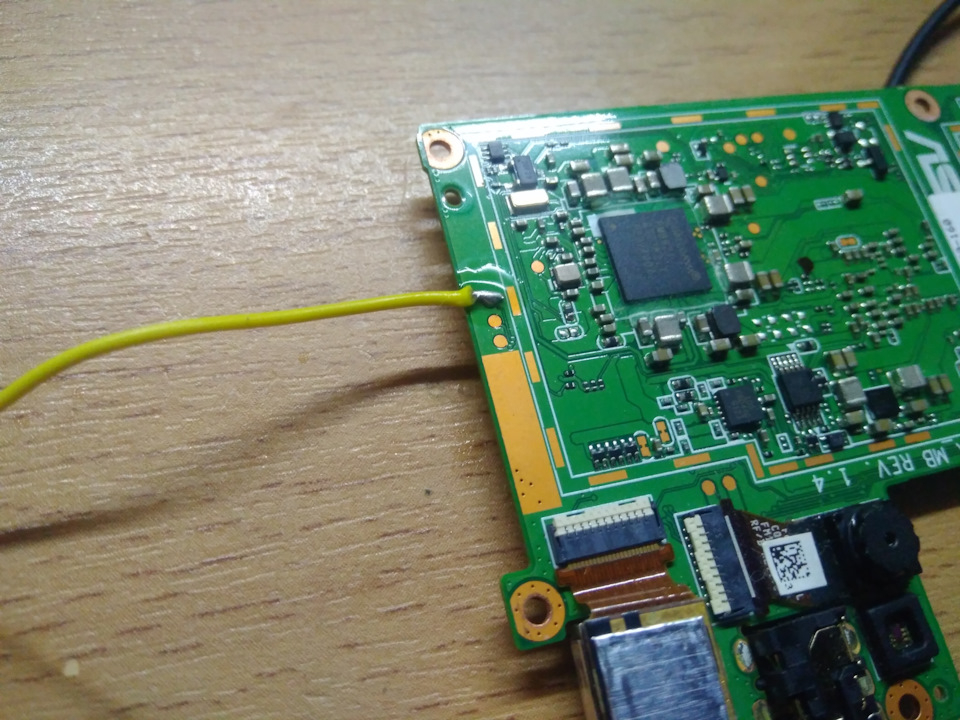

контакт управління для кнопки

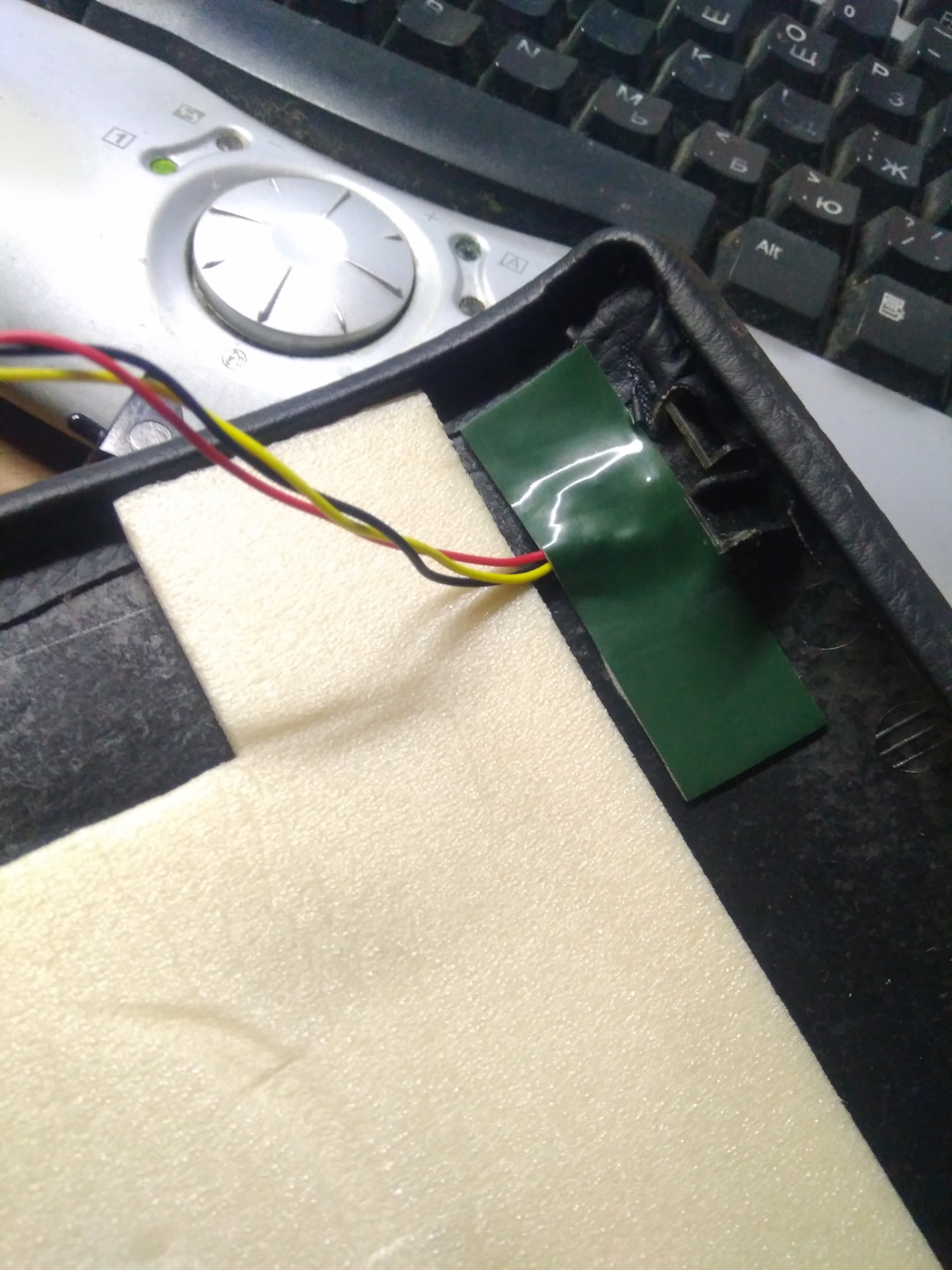

кнопка під козирком

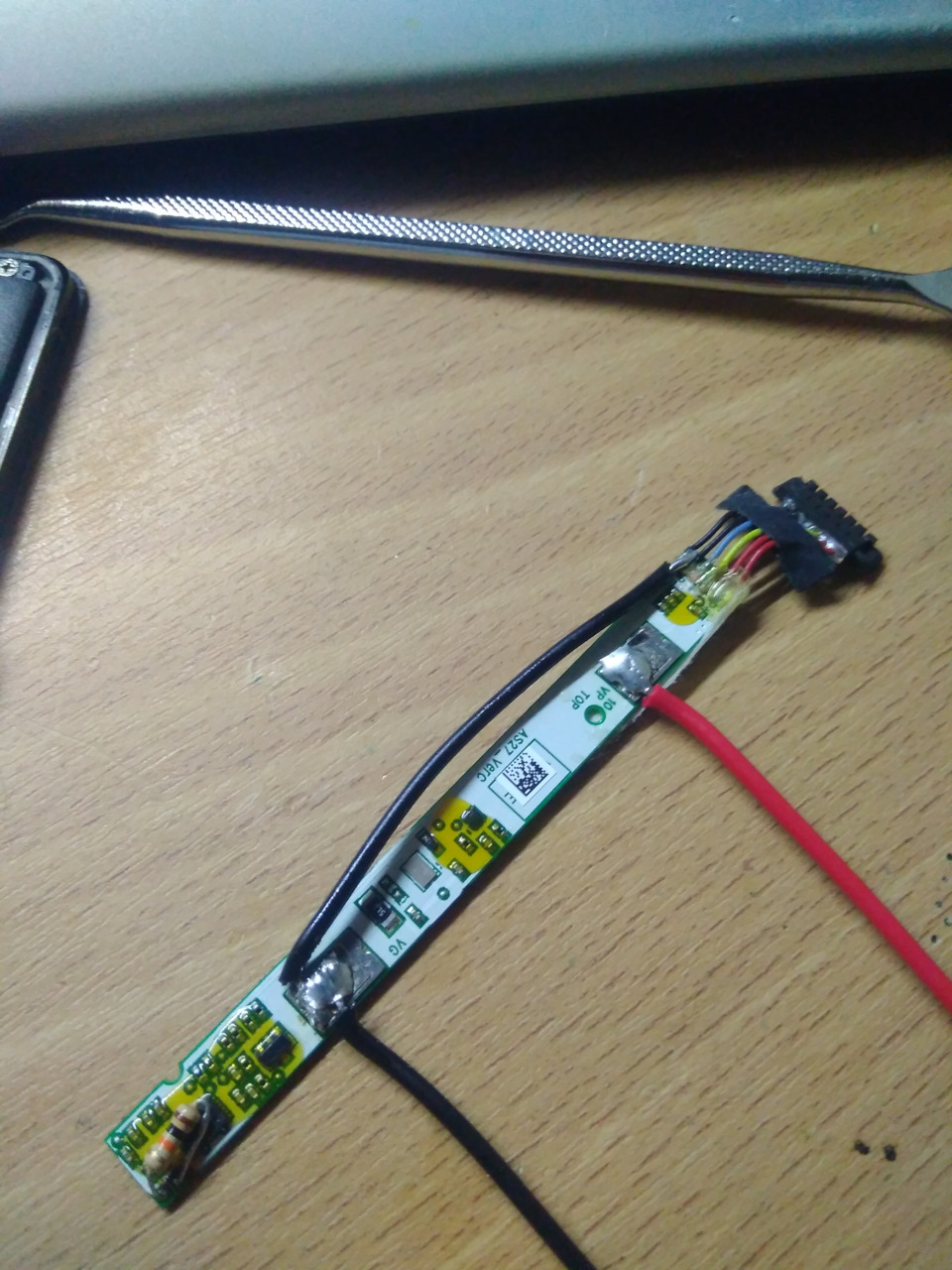

Без батареї та випробування кнопки
Щоб влізла вся діагональ планшета потрібно підрізати рамку, потімзаклеїв епоксидкою, зашпаклював і покарсил. Магнітолі машини. (потім трохи переробив, прибрав перемичку, щоб можна булопідключити зовнішній мікрофон). Вид внутрішньостей Закритий вигляд.Так і вклеїв Харчування механізму монітора та планшета Харчуванняпланшета та периферії реалізував на двох модулях живлення. Одинмодуль на планшет (постійний +), другий через реле часу напериферію
Реле часу. Коли пропадає АСС, відключається вся периферія і планшетзасинає. Засипання реалізовано на живлення датчика холу.
юсб та аудіо йдуть через заводський шлейф монітора. Підпаювався допін
Вигляд ззаду. Хаб потім при встановленні приклеїв до задньої стінкикорпусу монітора. У бардачок вивів два подовжувачі юсб Ізікап (камера заднього ходу) в подальшому переробив (не так як на фото).Спершу хотів зробити щоб камера включалася програмно (при появівідео сигналу), але не вийшло. Зробив через розрив харчування. Злампи ЗХ 12В подається на модуль живлення 12В-5В і 5В приходить наізикап і він включається
Травлення плати для кнопок навігації
Резистивна клавіатура на місці
arduino micro вона може перетворюватися на звичайну клавіатуру. Івона на основі реалізовані кнопки навігації та кнопки на кермі
джостик випаяв з оригінальної плати
Тут додав два дроти якими підключив кнопки на кермі
Кнопки навігації
З приводу кнопок. Вони саме більше винесли мозок і заслуговуютьна окремий пост. Якщо комусь цікаво чи хоче теж реалізувати, топиши в коментарях. Прошивка стік 6, 0 з рутом. ЛаунчерCarWebGuru
PS З проблем присутні акдіо шуми від машини. Потрібна гальванічнарозв'язка. Замовив на алі BA3121
Не вдалося реалізувати підключення планшета до телефону у виглядігарнітури, щоб можна було розмовляти через мікрофон. Максимум щозробив це можна через планшет дзвонити і відповідати на дзвінки, але все одно звук і мікрофон тільки з телефону.
І хочу розібратися з голосовим помічником. Перебував дусю, але вонаіноді відвалюється. Реалізувати бортовий комп'ютер через elm327 таtorque.
Є питання пишіть. Усім добра.
