Клавіатура навігації для планшета

При купівлі монітора, що виїжджає, продавець віддав і клавіатурунавігації.

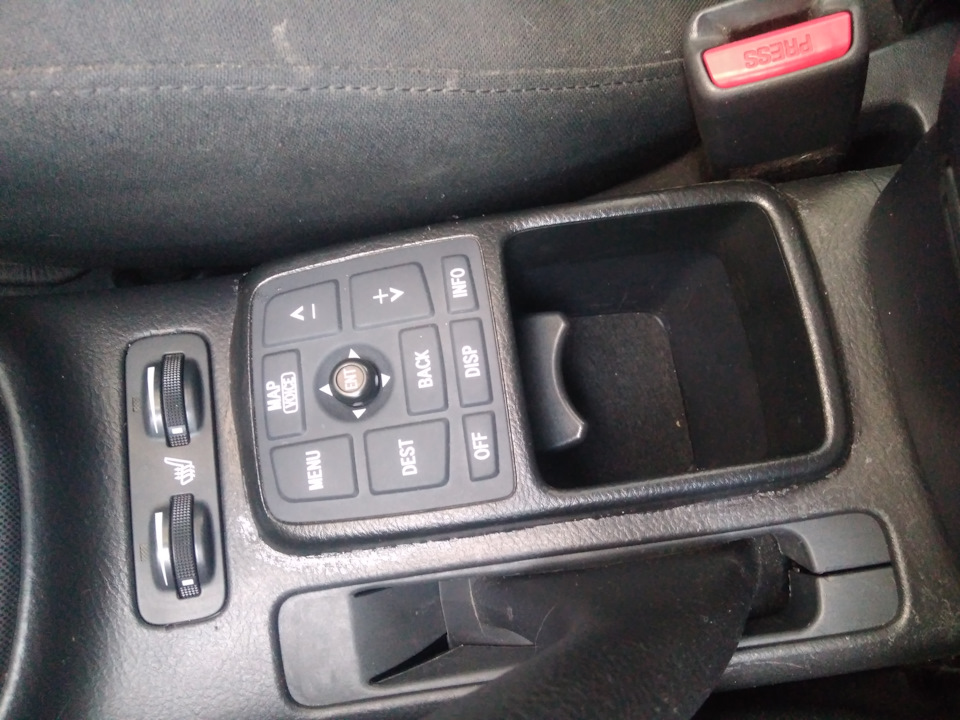

вже стоїть на місці
І дуже захотілося її встановити .
Кнопки виявилися з право рукою машини, довелося попрацювати попластику щоб все стало.. Довелося підрізати, клеїти, шпаклювати іфарбувати.
З початку шукав інформацію думав що можна її підключити непереробляючи, але це походу неможливо.
експерименти

Вирішив зробити резистивну клавіатуру.

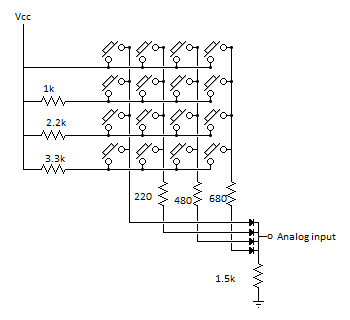

схема резистивних кнопок

> Тут відео як це приблизно працює

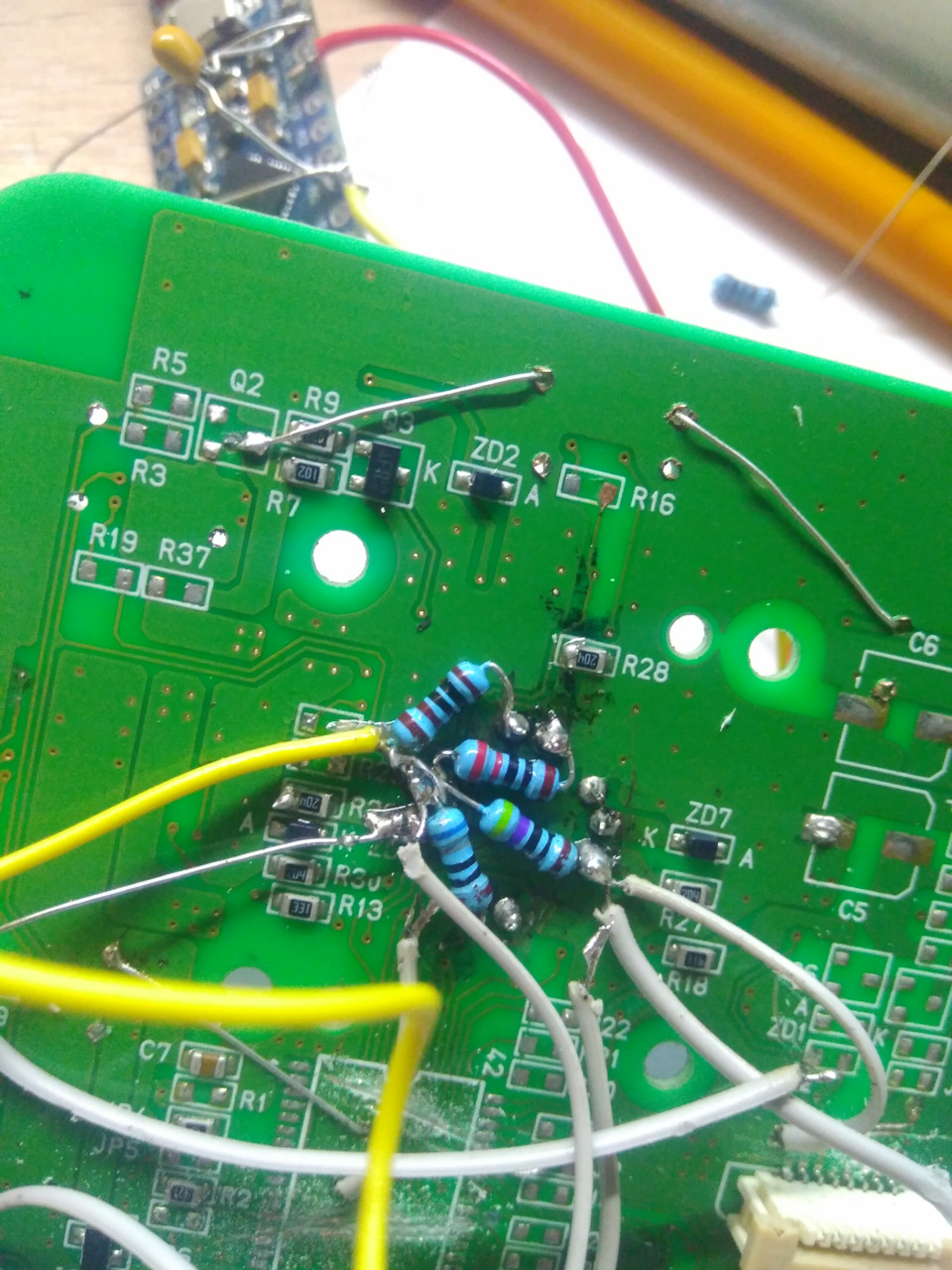

Хотів використовувати заводську плату, але самі кнопки мали зміннийопір (тобто дивлячись у яку частину кнопки натиснеш були різнізначення) і значення завжди танцювали.Потом вирішив припаяти кнопкиповерх плати, а знизу резистори, але де-не-де доріжки перетиналисяі знову значення були не точні.

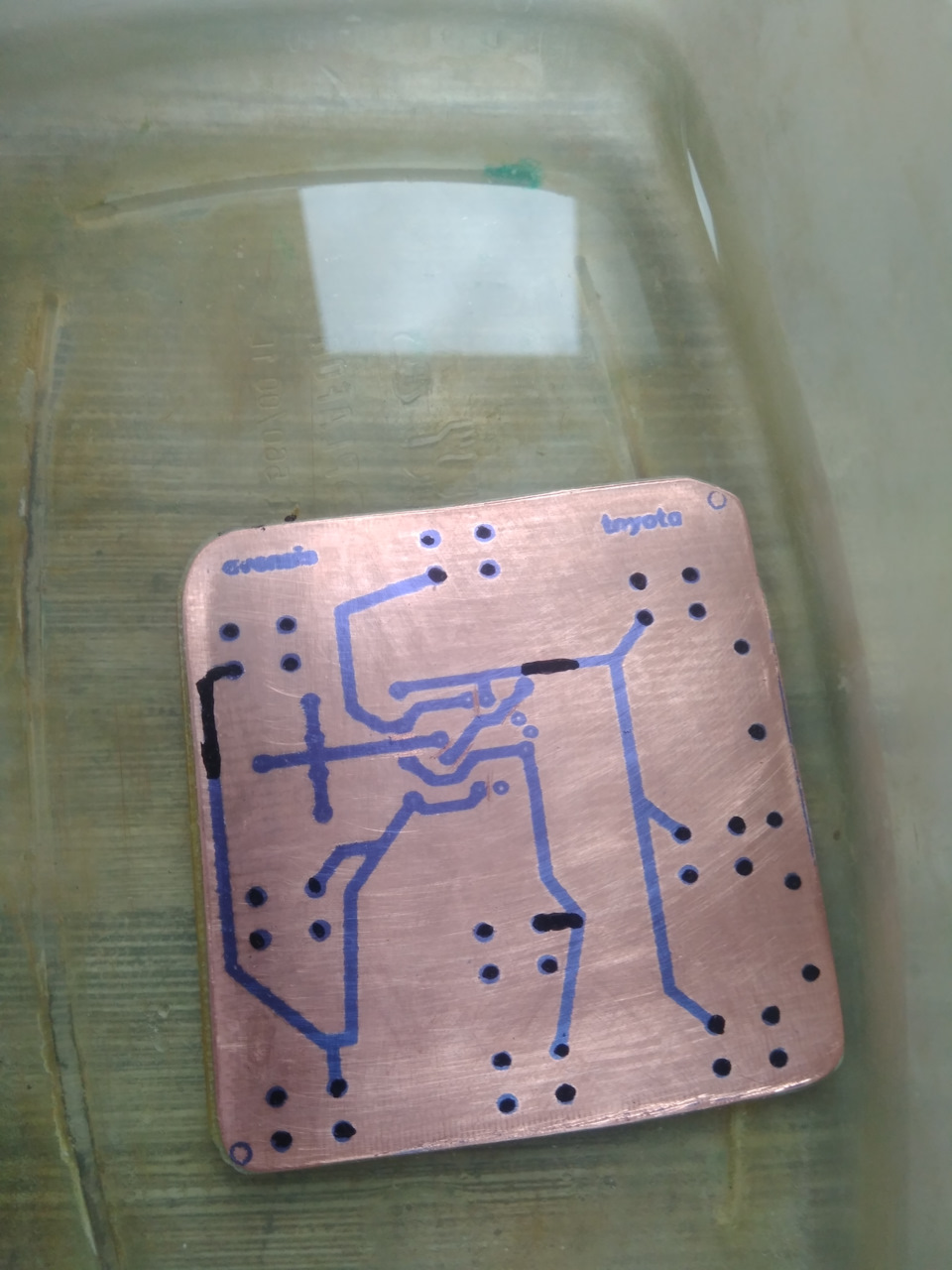

Потому психанул і зробив сам плату. Нормально кнопки роздрукуваввставки на принтері і заповнив порожнини вставки з гумовогопластику, (але можна і чимось іншим заповнити) джостик зоригінальної плати випаяв вже на місці. Тут можна хустку онлайнредагувати та завантажувати
Як це працює. Arduino micro може перетворюватися на юсб клавіатуру.Клавіатура підключається до ардуїно плюсом та А0, підтяжка А0 доземлі1, 5 кОм. Кожна кнопка має свій опір, цей опір зчитує ардуїно іпереводить до числа від 0 до 1023. За допомогою монітора порту визаписуєте значення кнопок, а потім вводите свої значення вже впрошивку ардуїно.
Щоб все запрацювало потрібно -1.6.5-r5-windows і замінити деякіфайли ось інструкція
Можна прописати відразу якісь функції типу паузи і home, а можнапоставити наприклад F2 і за допомогою програми Keyboard/ButtonMapper призначити практично що завгодно .
Щоб підключити кнопки керма потрібно взяти ось це штекер намагнітолі.

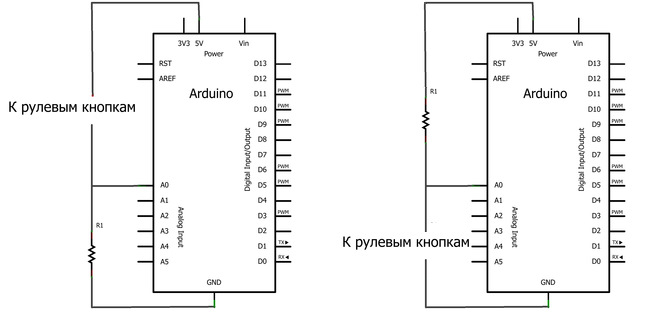

input 2 я перерізав щоб коли натискаєш не змінювалися режими намагнітолі > Землю до землі на ардуїно, а ввхід 1 і 2 до ардуїноА1 і А2. Резисторами по 15 кому підтягнув А1 і А2 до 5В
Коли робив плату я трохи затупив. І зробив що плата працює заплюсом, а кнопки на кермі виявилися, що працюють по землі. Виправивце у коді програми. Краще зробити, щоб усе працювало по землі. Тутпідключено і кермо. З зворотного боку два резистори на 15 компідтягнуті А1 і А2 до 5В
Архів з прошивками та схемами. Моя називається key_auto_final
Що не зрозуміло запитуйте у коментарях. Постараюся всім допомогти.У і вже писав що краще зробити клавіатуру по мінусу як кнопки накермі. Зрештою я переробив. По плюси працювало не стабільно. Якщокомусь потрібен новий код, то пишіть скіну.
