Почав проводити ревізію всіх вузлів авто, а тому можливості купитинові запчастини поки немає - намагаюся відновити старі)
> Таким чином був перебраний центральний перемикач світла:
1. Змащений центральний штир і кулька з пружинкою для більшкомфортного користування, попередньо очистивши все від іржі танальоту, бо до цього ледве панель не видиралася при спробі нимскористатися 😅
2. На п'ятаки всередині був напаяний припій і напилком виведені водну площину з пластиною. Краще контакт.
PS до ревізії перемикача на другій парі контактів напруга булаблизько 5-6 вольт.
Підсумок:світло, поворотники, підсвічування і габарити благополучнозаробили.
Далі зняв котушку запалювання і ось, що з цього вийшло:

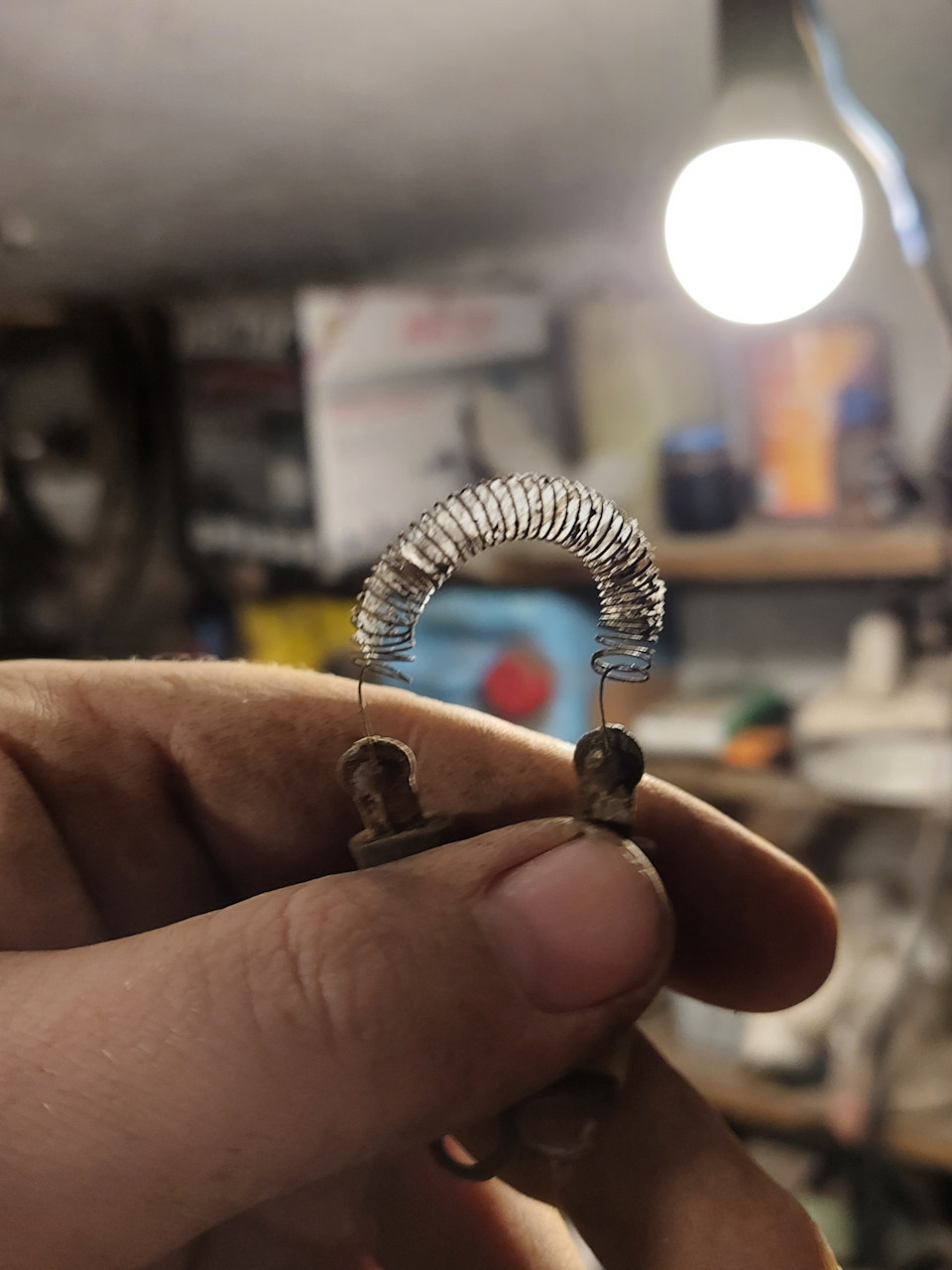

Усередині варіатора зародилося нове життя 😅

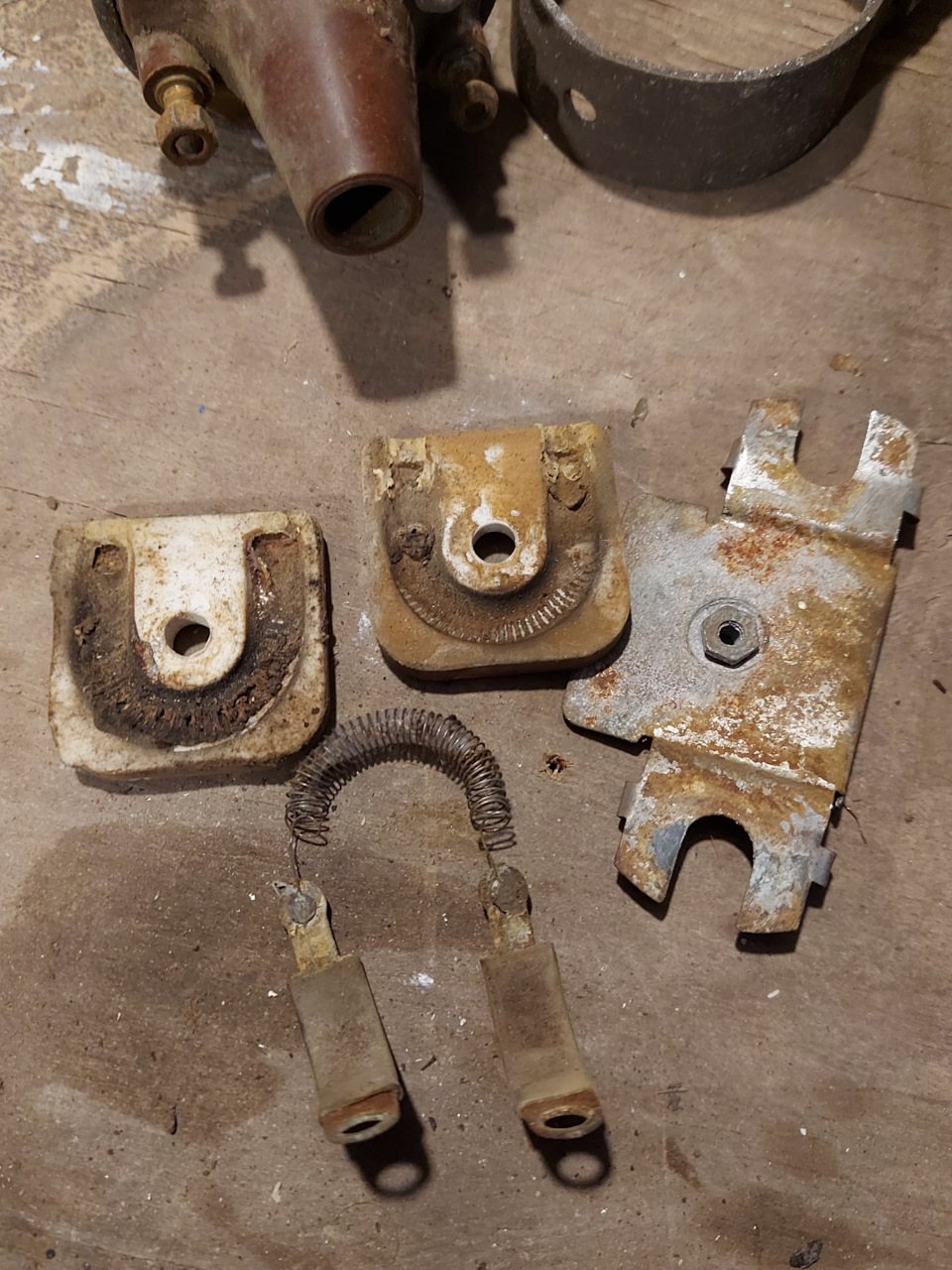

Стан ізолятора та варіатора до чищення

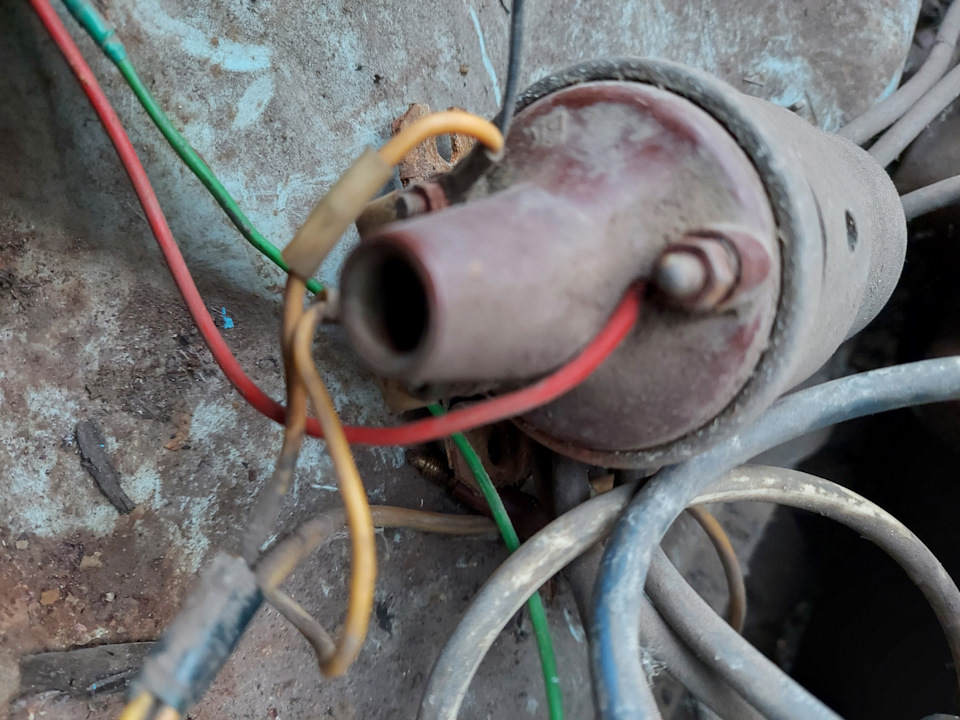

Стан самої котушки

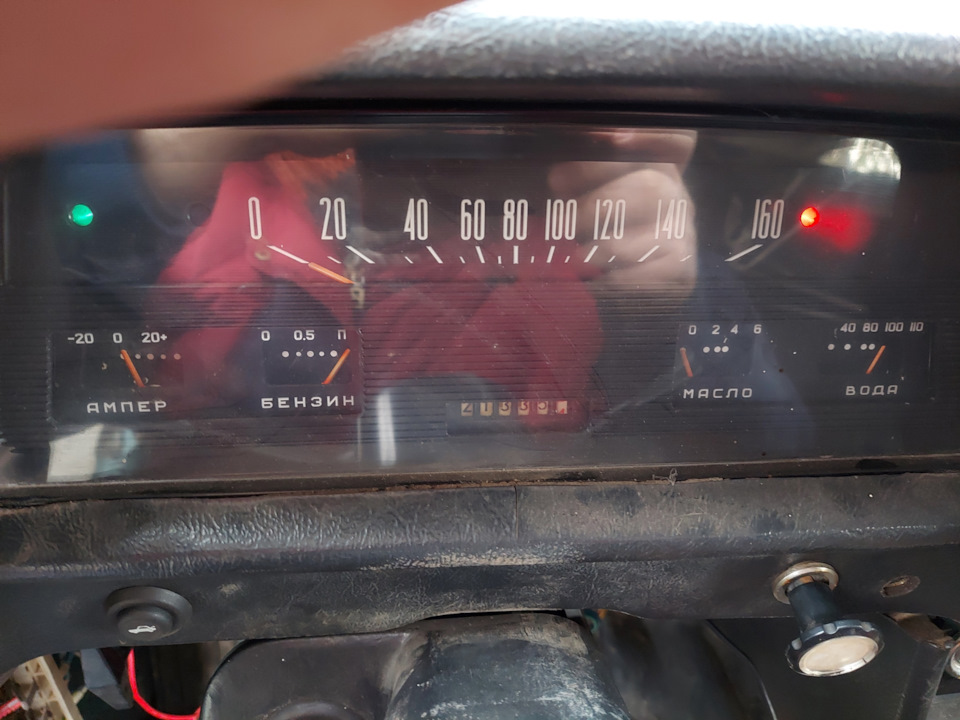

А тепер питання по панелі приладів:
Контрольні лампочки.
> 1. Зелена - поворотники, я так розумію, але зараз вона горитьпри включенні далекого світла. Синя — цей далекий.
3. Червона — критичний стан гальма/ручник
4. Куди підключається і за що відповідає?
У схемах не знайшов, пошук в інтернеті також нічого не дав, сподіваюся на вашу допомогу)
< br>
Коментарі8
Четверте віконце зарезервовано під ДАТ, має сенс його поставити. Удачі у відновленні!
Подивимось) Дякую)
Ці вже були, дякую велику)
У мене така проводка, тільки запобіжників всього 5, мабуть перехідний модель.
4 порожньо. Що бажаєте можете туди поставити підключити!
Спасибі
Четверте віконце не використовується. Останнє є на схемі
Спасибі велике)
