Блоки Kessy 5K0959434(Х) + підключення задніх дверних ручок

Отже, настав час поділитися напрацюваннями з вивчення блоків Kessyі до встановлення ручок на задні двері у випадку з Тигуаном. Такожскажу що в принципі ця можливість є у всіх машин концерну (Jetta, Golf, Superb і т.Д.) на які встановлювалися блоки 5K0959434 (х) -потрібно тільки спантеличиться з підбором ручок і щоб блокпідтримував підключення.

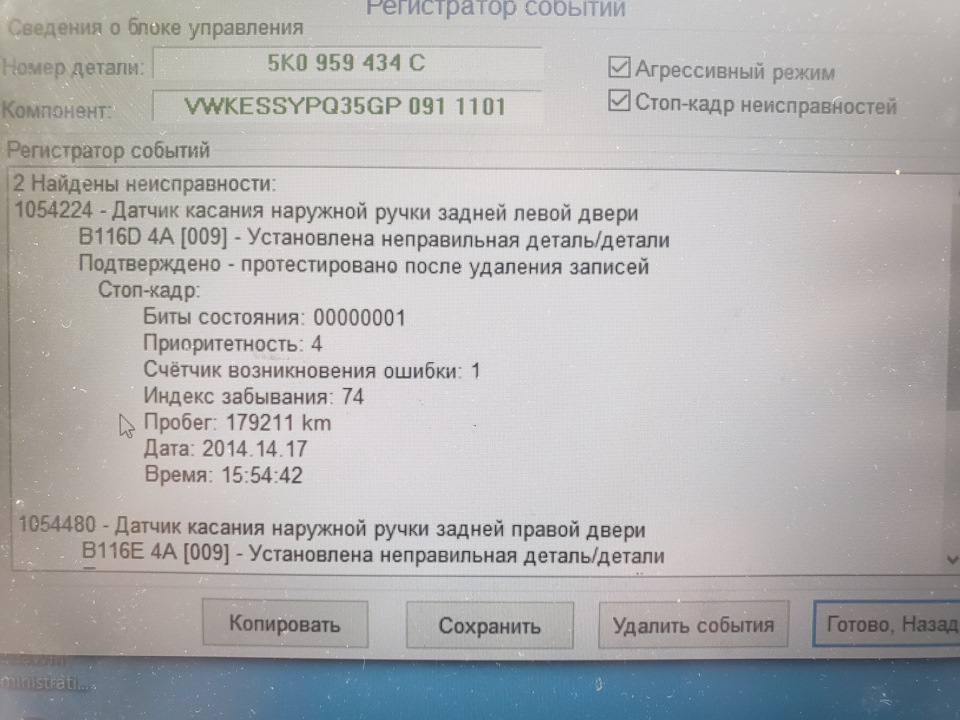

1054224 — Датчик торкання зовнішньої ручки задніх лівих дверей
B116D 4A 009 — Встановлено неправильну деталь/деталі
1054480 — Датчик торкання зовнішньої ручки задніх правих дверей
B116E 4A 009 — Встановлено неправильну деталь/деталі

Англійський варіант :
1054224
Touch Sensor на Exterior Door Grip;
1054480
Touch Sensor
B116E 4A 137 — Incorrect component(s) installed
p>

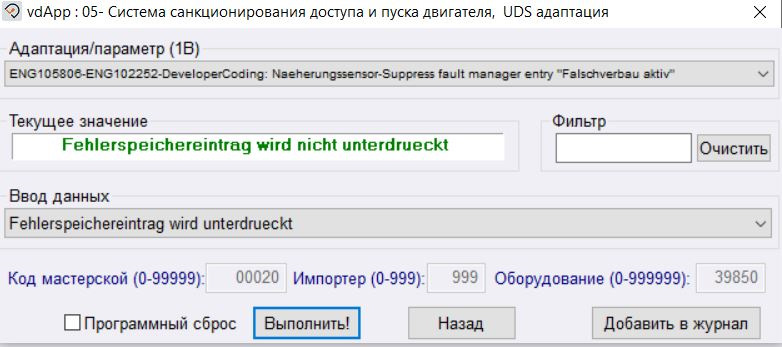

Для виключення помилок по задніх ручках потрібно поправити каналадаптації блоку кесси (05) - застосовується як для блоків 5K0 так ідля нових блоків MQB 5Q0:

Код доступу:32840

Для тих, хто не любить довго читати, список того, що потрібно длядоустановки задніх ручок:
<
блок Kessy з 6-7піном (опис нижче) - 5K0959434, 5K0959434A, 5K0959434B; 5K0959434C, 5K0959434F
2x 5N0837205L — ручка Kessy
2x 5N0839167D — ковпачок-заглушка у двері
2x 3C09
2 дроти 0.5, клема маси (2шт)
стрічка ПВХ, хомути, стрічка для перемотування джгутів у салоні
2х N90764701 — піни в блок Kessy
4х 000979025E/MCP 1.5 + 000979020E/N10336005 :піни в дверніроз'єми
4х 000979030E — піни в роз'єм ручки Kessy
0F0000 або 0F2000
5біт в 1байті відповідає за примусове розблокування замків усіхдверей при розблокуванні хоча б одних дверей

Підключення: (роз'єм ручки Kessy -> роз'єм дверей -> маса накузові/роз'єм блоку 5K0959434)
t4l/2(GND) -> t28/17 -> GND J684
t4l/3 -> t28/16 -> t32c/6

t4r/2(GND) -> t28/17 -> GND 34
t4r/3 -> t28/16 -> t32c/7

Ну а тепер, власне до історії:
Ідейним натхненником став пост cf-maxx —https://megadriver.org/logbooks
Далі почався пошук можливостей встановлення та підключення ручок наТигуан. Після вивчення Етки виявилося, що на задніх дверяхвикористовується той же кронштейн 5N0839885H і ручка 5N0837205M щоі на пасажирських дверях, а значить, що ручка Кессі теж встане що ібуло доведено після фактичної примірки та установки.
На Audi Q3 використовується інші ручки - в них встановлені тількисенсори відкриття а самі антени встановлюються окремо, на нашихручках 5N0837205L антени та сенсори поєднані, тому враховуючипідключення Audi Q3 та електросхеми з Ельзи, було встановлено що засенсор відповідає 2 та 3 пін у ручці, один з яких йде на землю адругий у блок кесси.

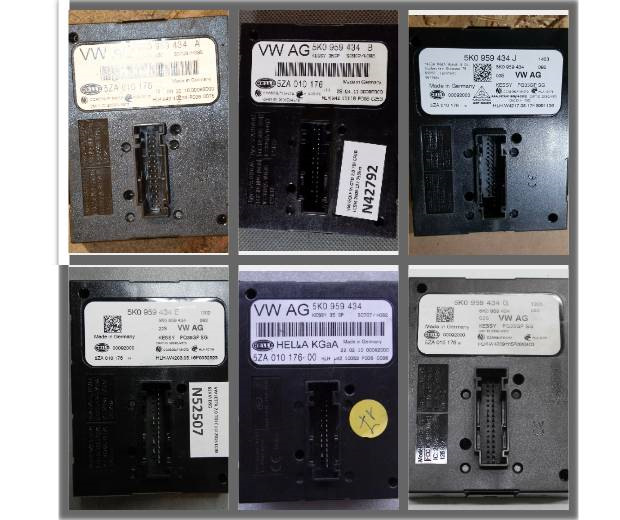

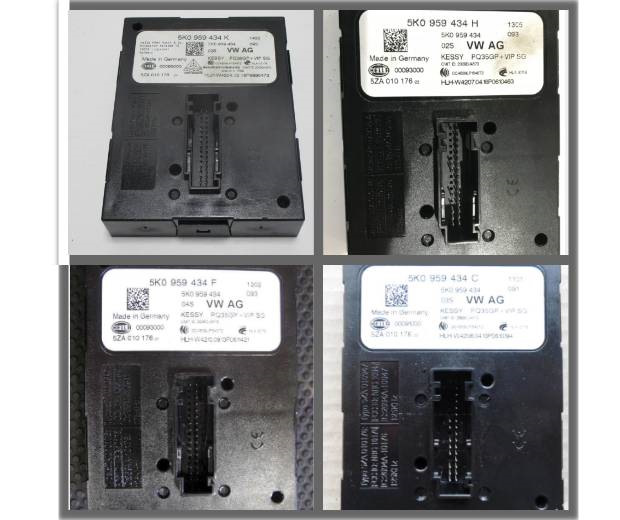

блоків:звичайні і з індексом VIP - вони принципово різні, хочапрошивка однакова. Блоки VIP підтримують Easy-Open (відкриттябагажника з стусан) за які відповідають 1 і 2 пін на блоці, керування йде через шину LIN. Сам функціонал закладений вадаптаціях, які промарковані як функції VIP і RearLid.
6 і 7 пін для підключення задніх дверей існує не на всіх блоках —десь у 2012 році до інженерів зайшли маркетологи і починаючи зблоків 5K0959434Е/5K0959434F піни та/або компоненти повністюприбрали.
На деяких блоках 5K0959434Е та 5K0959434F (спасибі rtjcза фото в особі) піни для підключення розпаяні, але самих елементівна платі вже немає.<

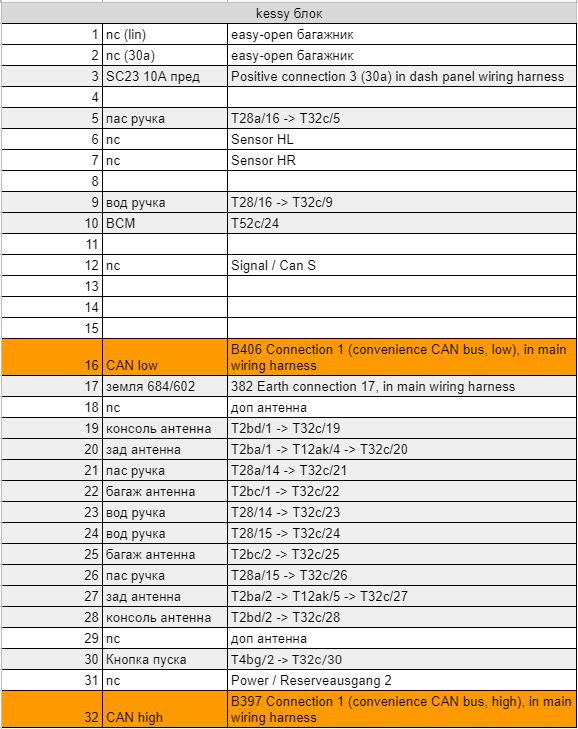

Распинування:

Звичайні блоки:

<
VIP блоки:Про всяк випадок вирішив розкрити один з блоків - підрозбір потрапив блок 5K0959434В і наскільки зміг продзвонив6-7піни. На 1-2пінах повністю відсутня розпаювання елементів крімрезисторів 51В.
Загальні фото плати 5K0959434В:
Легенда:

Фото деяких СМД елементів:
PS
