Ще один варіант led підсвічування багажника для ceed sw.

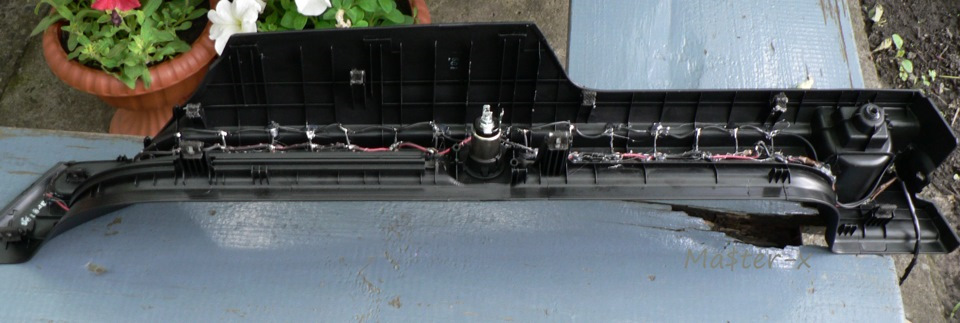

1. Повністю переробив старе підсвічування, знову довелося всерозбирати, цього разу застосував трохи інші діоди + коженвідшліфував перед установкою (щоб були нарівні з рештою панелі, атакож для більш рівномірного розсіювання світла).

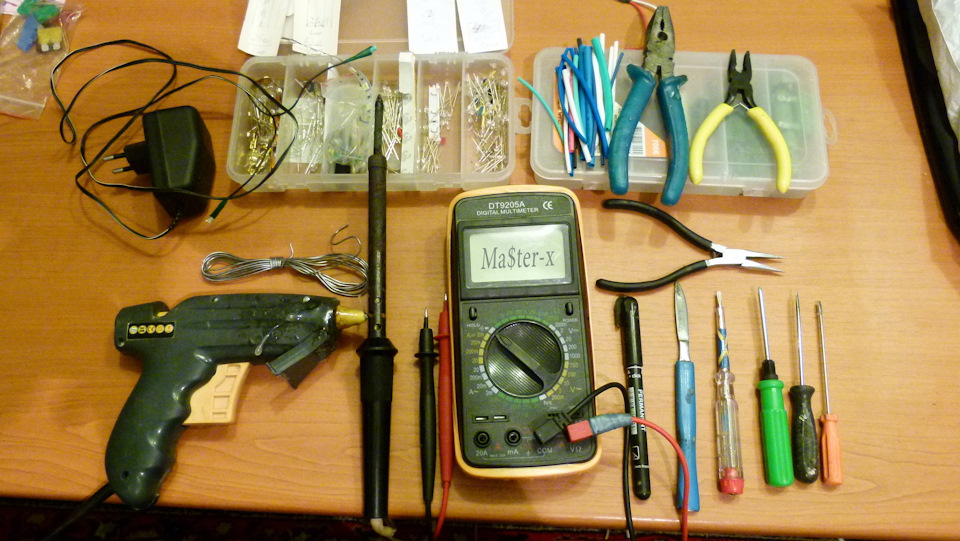

Паяльник давно треба міняти, зараз якраз їде цифрова станція…
Фото старе, зараз все красиво)<
Кожна бічна панель має свій окремий вимикач (також прихований відсторонніх очей).
Ось що вийшло. Бічні місця захоплення шторки та розетку виділивчервоним кольором, вдень при вимкненому підсвічуванні діоди взагаліне видно, звичайна монолітна заводська панель. 2. Дуже частодоводиться їздити в темний час доби в тому числі вантажити речі вбагажник у неосвітлених місцях (вулицях, дворах і т.Д.) Відгабаритів толку мало, можна спокійно не помітити бруд або калюжу, тому зробив додаткове підсвічування, яке не тільки освітлюєбагажник, але й саму вулицю (за машиною). Підсвічування вирішиврозташувати прямо на підставі шторки (на металевій поперечці).
Для зйомки нахилився, якщо просто завантажувати багажник то діодине видно за частиною шторки, що завжди виступає, тому в очі несвятять.

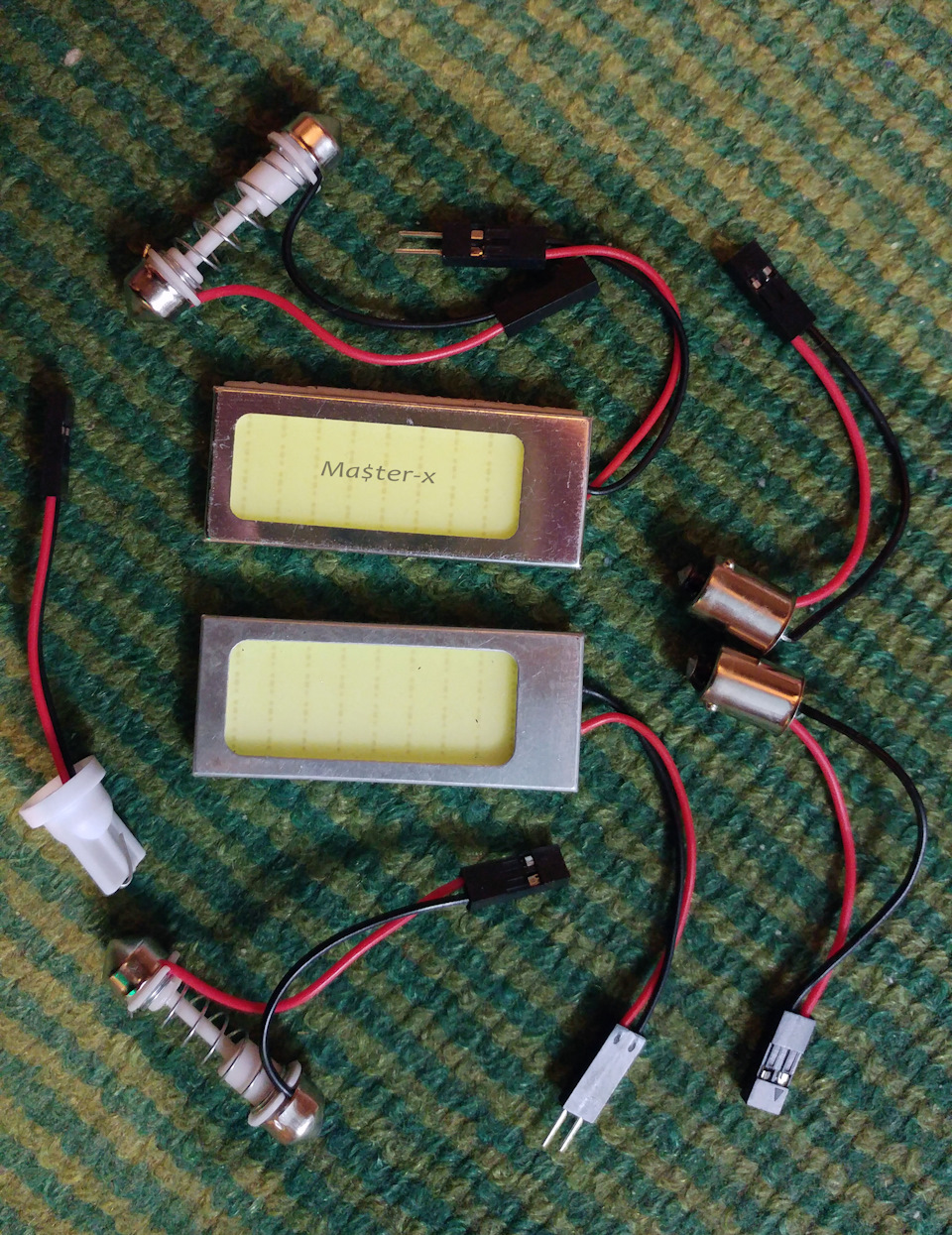

Взяв:пару Cob модулів, міні кнопку з фіксацією (від led ліхтаря), роз'єми під led стрічки, фірмову двосторонню 3M стрічку.

Перехідники та патрони зайве, просто такий був комплект.
Для підсвічування потрібна лише одна, але простіше брати набір, дешевше вийде, та й знадобляться завжди. Знову ж таки дляконкретного підсвічування потрібна лише одна пара. Щоб корпусдіодів не виділявся на чорній шторці, розібрав їх і пофарбував ваналогічний чорний колір. Модулі спеціально розташував так, щобвони ховалися від погляду за виступаючою частиною шторки (щоб уночіне зліпили), т.К. Шторку іноді потрібно знімати, інсталювавшвидкознімні роз'єми (на фото вище), також встановив окрему кнопкувкл/викл на бічній панелі, знову ж таки її не видно, але знаходишмоментально.

Ось що сталося.

При завантаженні/вивантаженні багажника самих модулів не бачиш, тобто. В очі вони не сліплять Якщо нахилитися то вигляд такий. Нажаль фото вночі немає, самі модулі просто засвічують кадр, а якщознімати вулицю виходить занадто темно (хоча неозброєним оком виднометрів ~10 за авто.) Якщо підсвічування не потрібне її можна швидковимкнути. Звичайно під час перевезення громіздких речей (праннятощо) підсвічування на шторці закривається. Але в інших випадкахдуже зручно - бачиш дорогу за машиною, наприклад на рибалці можнахоч човен збирати хоч снасті не включаючи мотор/фари.

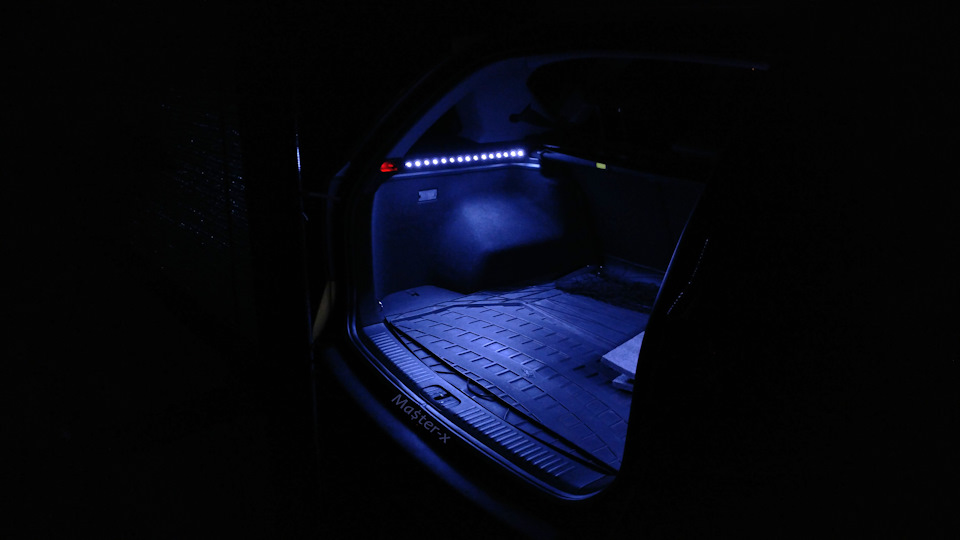

Як завжди не вдалося нормально зняти підсвічування вночі, тому нафото виглядає тьмяніше і як -то з синім відтінком.
Бічне підсвічування.
Увімкнено тільки бічне підсвічування.
Увімкнено все підсвічування. Насправді можна спокійно читати книгуне напружуючи зір…
