Загалом валявся у мене в гаражі непотрібний комп'ютернийбезперебійник, спочатку хотів його викинути. Але потім розібравши язрозумів, що з нього можна зробити непоганий лабораторний блокживлення, а заразом і зарядне для автомобільного акумулятора.

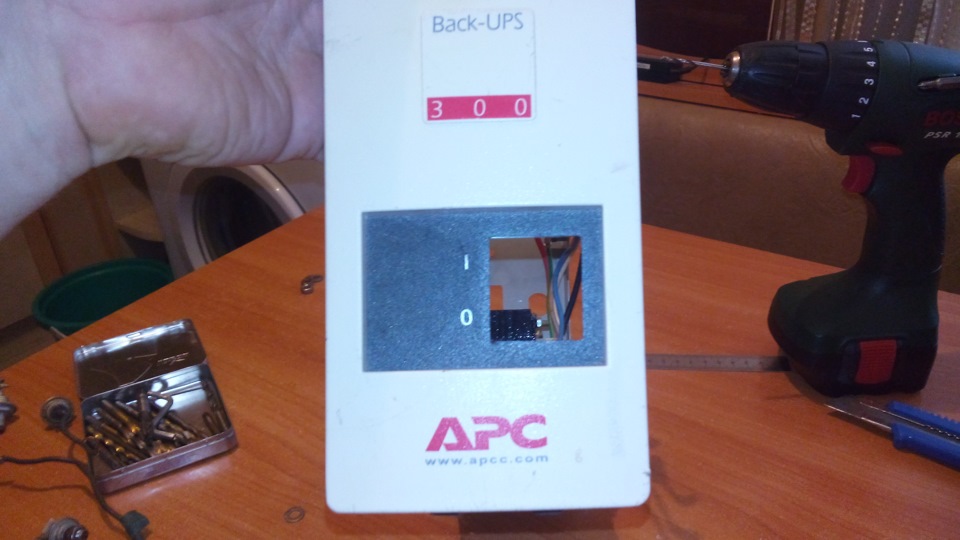

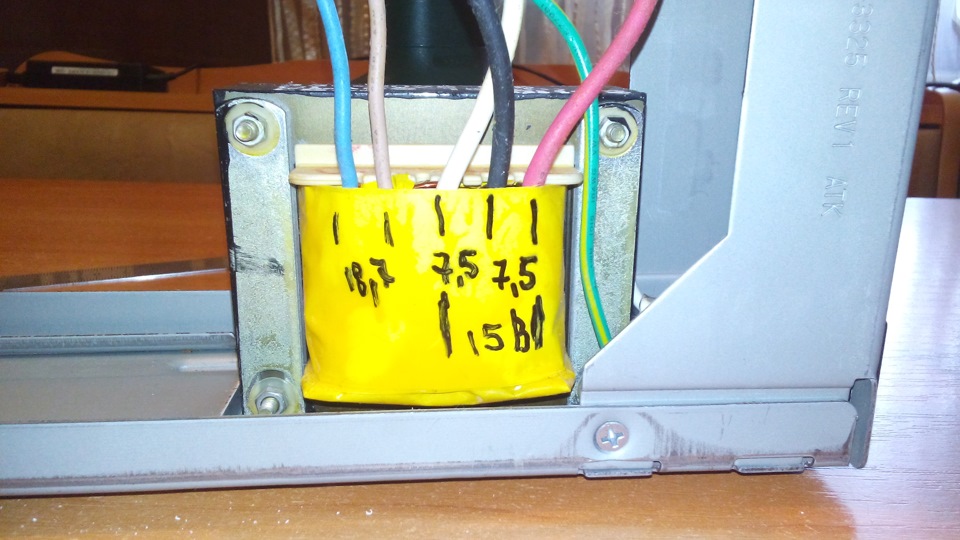

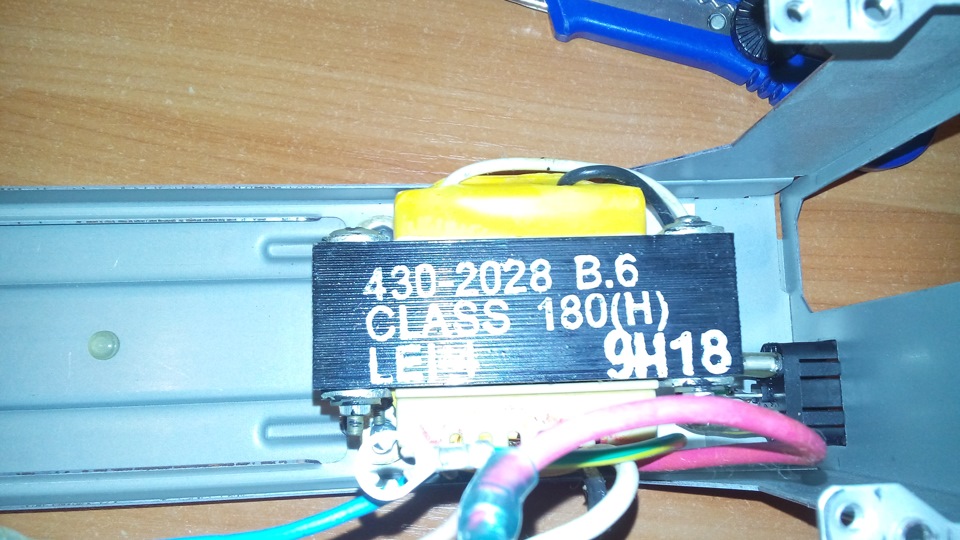

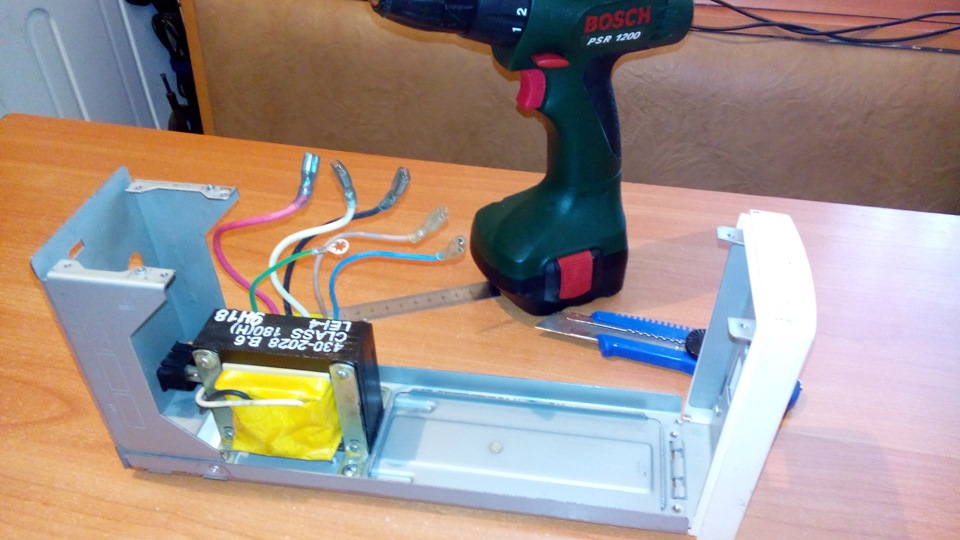

Процес пішов:Всі нутрощі нафіг, залишаємо тільки корпус ітрансформатор. Після чого зменшенню довжини корпуса. Інтернетмагазині придбав вольтметр-амперметр із вбудованим шунтом, якийутримує струм до 10 А. І власне складання всього до купи. Даліперевіряємо працездатність і максимальну силу струму, яку можевидати Випробування показали що 8 А ми видаємо легко, більшенавантаження будинку не знайшов, та й цього для побутових цілей іпідзарядки акуму 75 А. Ч. Достатньо. Для цього буде використанозвичайний семисторний побутовий димер на 220 ст. Підключений допервинної обмотки трансформатора. За допомогою якого ірегулюватиметься вихідна напруга і відповідно струм.
Схожі записи
Прибираємо стукіт гідрокомпенсаторів (частина друга)
Прибираємо стукіт гідрокомпенсаторів (частина друга)
2
Значок з підсвічуванням, своїми руками Встановлення!
Значок з підсвічуванням, своїми руками Встановлення!
10
Заглушив клапан EGR і очистив дросельну заслінку.
Заглушив клапан EGR і очистив дросельну заслінку.
11
Коментарі17
Привіт усім. А я ось пішов більш складним шляхом. Додав до схеми нормальний міст, регулятор струму і напруги, нормальні індикатори і вийшов нормальний блок живлення - зарядка з регулюванням 0-18В 0-10А. Кому цікаво повна схема і складання за посиланн...
Почне, але дуже малим струмом. Тут шкоди більше ніж користі
Слууушай, я навіть і не подумав про таке застосування ібп. Уіменч тоді вплітається мертвий ібп = треба зайнятися. Дякую за ідею!
Интересный проект! Очень бы хотелось схему! Если есть такая возможность скинь на почту [email protected] Заранее признателен!
Можна схема [email protected]
не можу зрозуміти куди ви 220 подали (білий чорний)? Це ж підвищує трансформатор! в режимі експлуатації як поводиться? не гріється?
Трансформатор ДБЖ підвищує, коли йде перетворення 12В в 220, і він же знижуючий, коли заряджає АКБ від мережі. Залежить від того, яка обмотка включена як первинна, яка - вторинна.
Провів випробування. Отже УПС 480 Вт, діодний міст. Для зарядки можемо зняти до 5ти ампер. При 5ти амперах напруга на виході 13.4 вольта, при цьому первинка використовується та що на знижену напругу в мережі (на нормальній, на виході напруга просідає...
Приветствую. Номинал конденсатора какой и куда врезал. Да и общую схему не мешало бы, люди просят. Тоже есть два бесперебойника, лежат без дела. Хотя есть уже два самодельных ЗУ. По димеру в первичку не рекомендую, плохо они с индуктивной нагрузкой (...
такая лампа подключается на две спирали для защиты от перезарядки и от смены полярности
схема с лампой
сколько я их в офисе повыкидывал! вот еще два на выброс, и решил погуглить про зарядник, попробую смострячить блок питания для магнитолы в гараж
Ще б автоматику вимкнення коли зарядиться акумулятор приморозити.
Привіт, скинь схему, будь ласка, [email protected] Завчасно дякую.
Привіт! Прийшли будь ласка схему [email protected], заздалегідь дякую.
и мне бы схему [email protected]
Що струм слабенький при 13,7 вольтах всього-то 1,9 Ампера.
