Всем Привет )
Сьогодні вирішив зібрати ГБЦ і відобразити весь процес у якому єсвої нюанси!

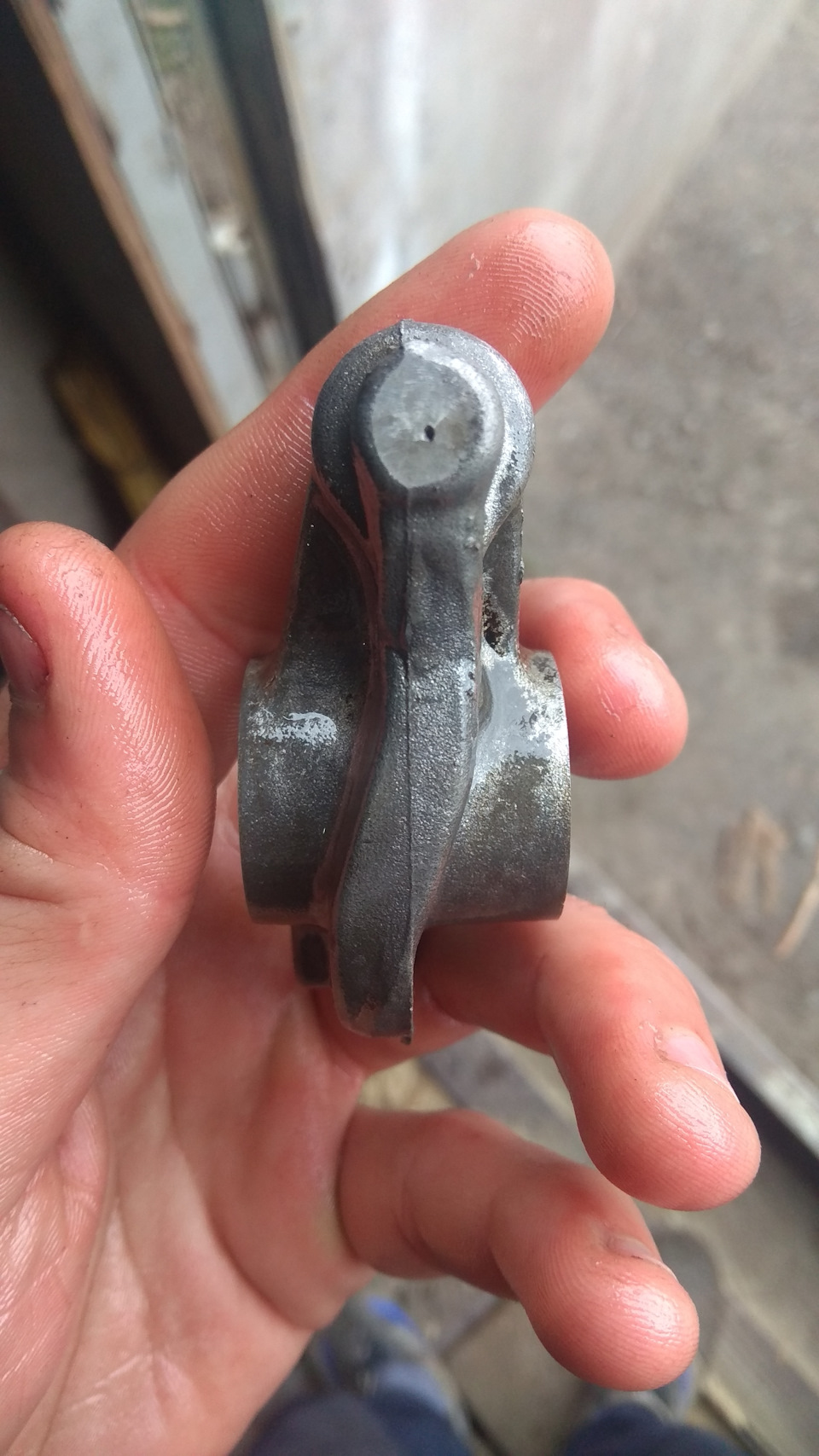

І так роботу почав з того, що перемив усі рокери після того, як наних були лакові відкладення, а місцями чорний нагар. >

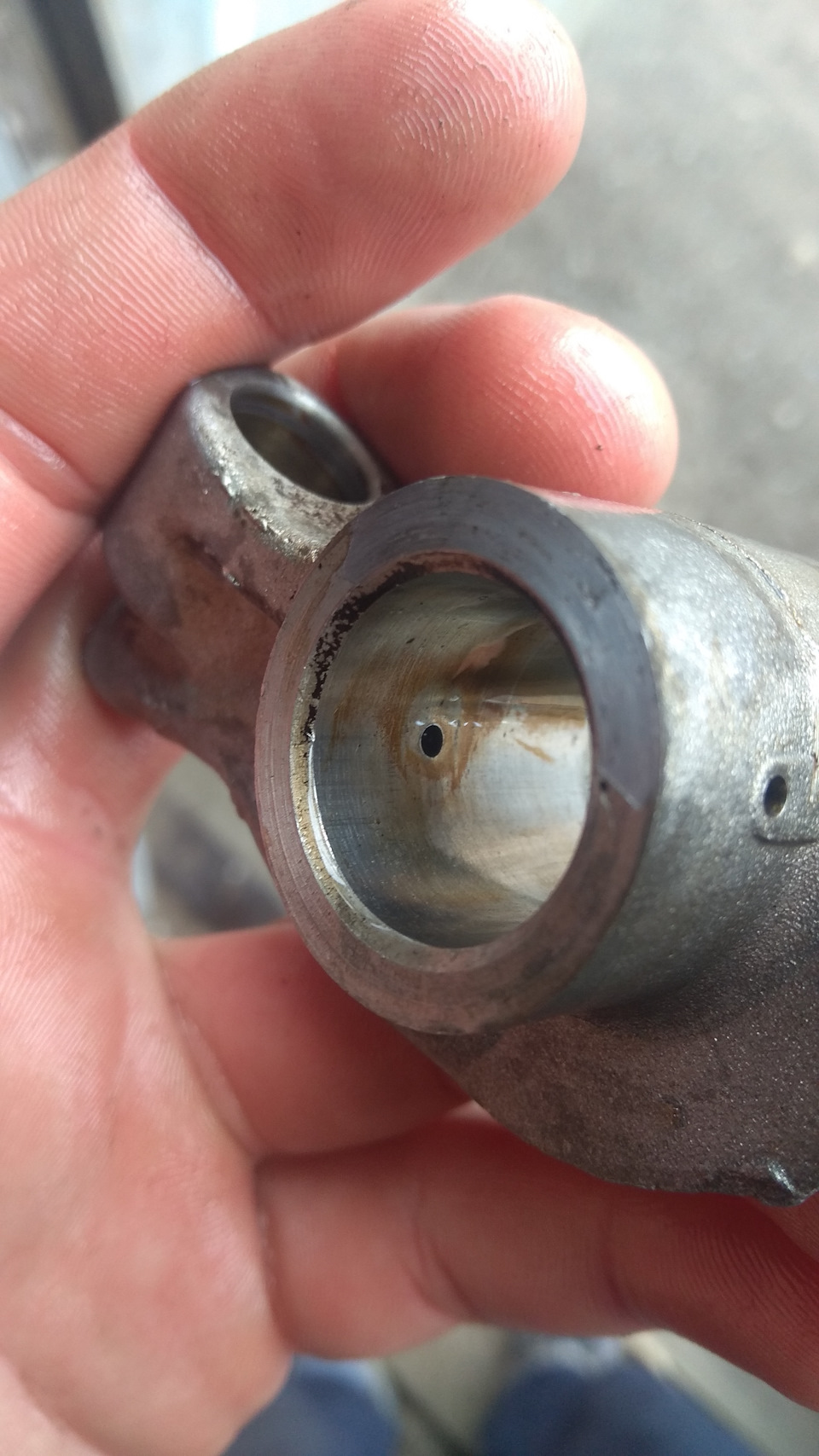

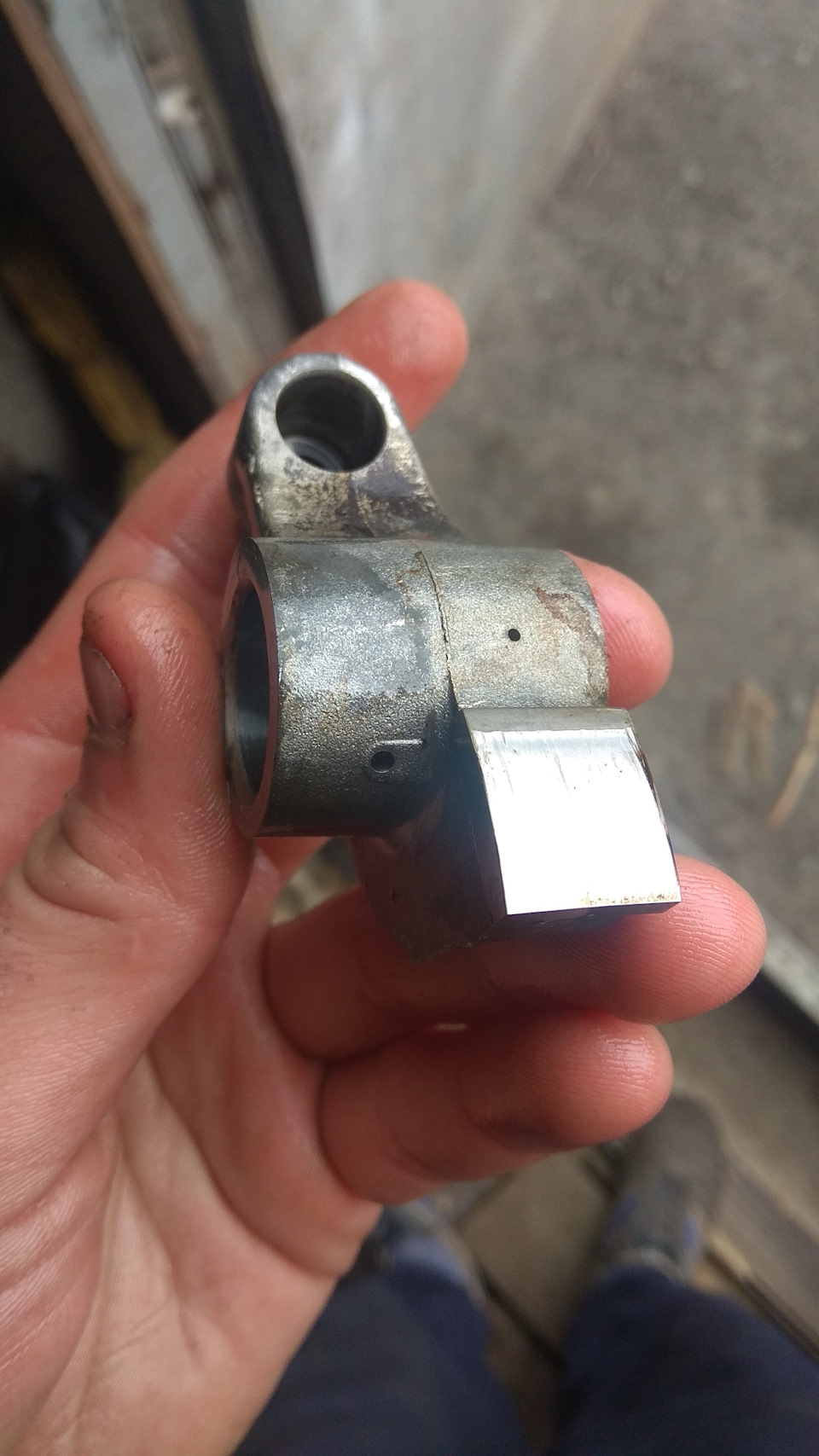

Ось ці отвори потрібно добре промивати або продувати (я зробивобидві процедури промив і продув) так як через них змащується рокері подається масло до гідрокомпенсаторів
Ось наочне фото до і після >

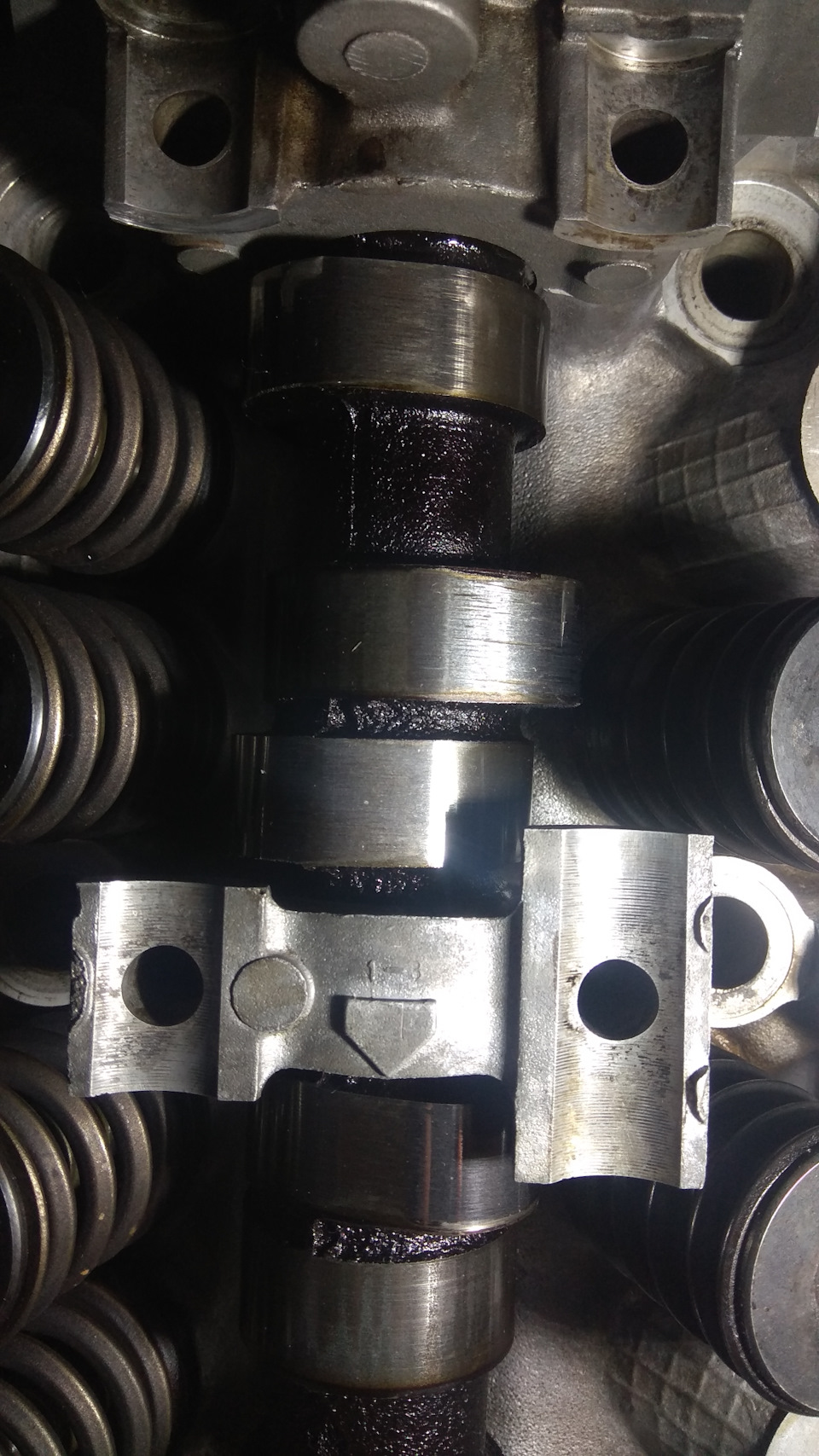

Тепер встановлюємо кришки розподільного валу вони теж пронумерованіі є стрілки в який бік повинні вони дивитися фото буде впослідовності установки
Далі були поміняні не робочі гідрокомпенсатори їх виявилось
Рокера у зборі
При зборі рокерів на валах на яких вони тримаються їсти проточка (не знаю як правильно називається) треба бути уважно і починатизбирати тримаючи правильною стороною вал а на ГБЦ є проточка підних фото додається
Проточка на валу
Паз у ГБЦ для проточки на валу
Після того як все правильно зібрано потрібно обтягнути ці валиобтягнути динамометричним ключем (26 nm так написано в мануалі)Порядок обтяжки на малюнку 2.22 тільки навпаки починаємо від 10.9.8і так далі
Після цього потрібно встановити кришку під шків розподільноговалу (затягуємо з зусиллям 26nm як написано в мануалі) вирізатипрокладку
Вирізана прокладка
Промазав тонким шаром герметика і сальник розподільного валувстановив
< /p>
Сальник розподільного валу
Тепер залишився тільки шків розподільного валу встановитивстановлюється так щоб шпонка дивилася на цифру 2 це правильнаустановка шківа 2.0L 12-клапаном карбюраторному моторі
> Затягується зусиллям 47-65nm
І ставимо передню кришку де стоїть термостат (але фото не робив)теж саме вирізав прокладку і затяжка із зусиллям 25nm.Гідрокомпенсатори стравив тиску, тому що якщо не робити цього, токлапани при обтяжці відкриваються, тому що в гідриках немаєвільного ходу. Машинки радували)))
