Всім Привіт 🖐️
І так почалося все ще на початку вересня.
Ідея прийшла спонтанно треба поставити
ел.Дзеркала і почалися пошуки дзеркала були знайдені протягом тижняі ще два тижні пішло щоб знайти кнопку.
< p>
Дзеркала були куплені з підігрівом.
Грунт по пластику
2. Фарба Чорний глянець

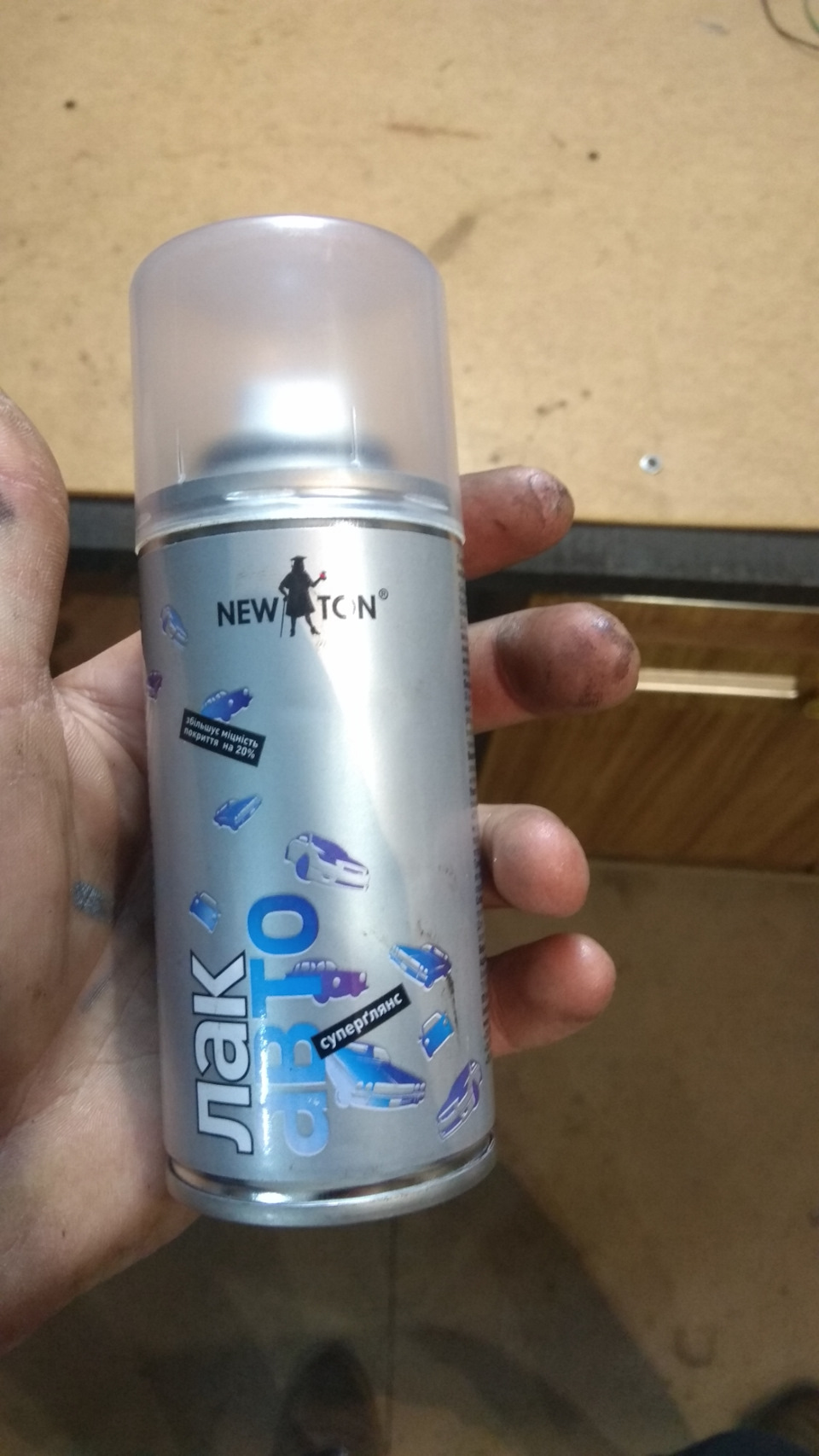

3. Лак
4. Термоусадка для ізоляції проводів
5. Роз'єм тато. -мама для підключення підігріву
6. Паяльник, олово, паяльна кислота
Робота починав з фарбування дзеркал
> 1
2-3

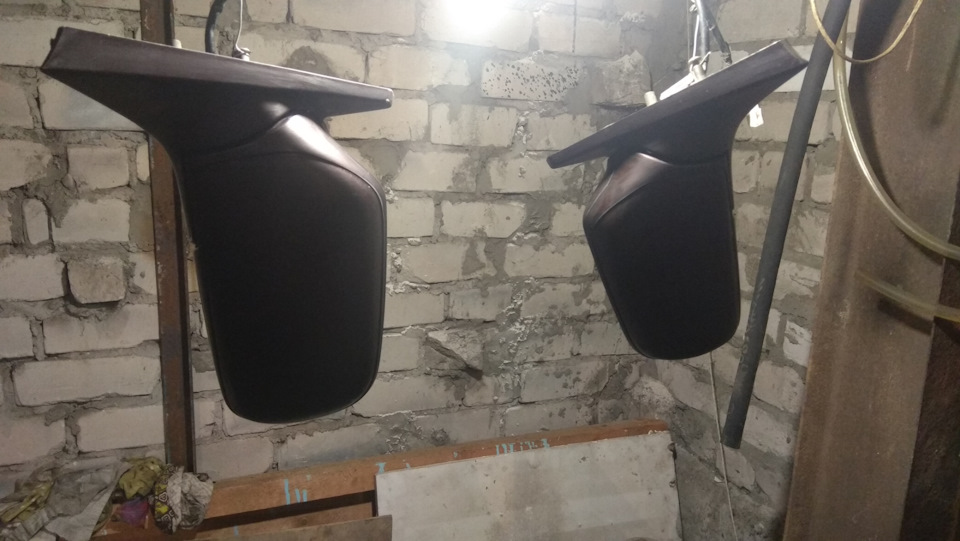

На фото пофарбовані тільки чорним глянцем

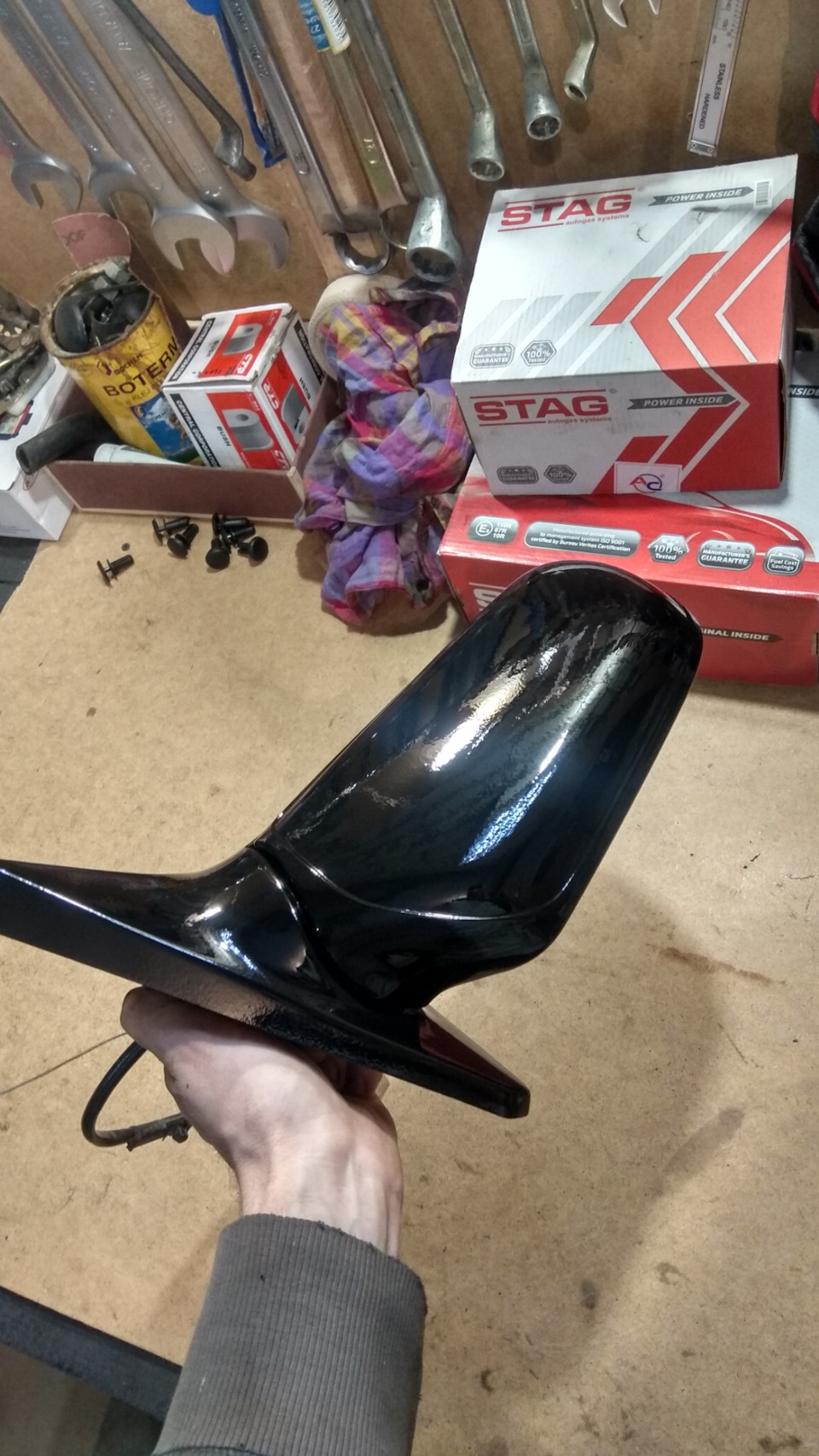

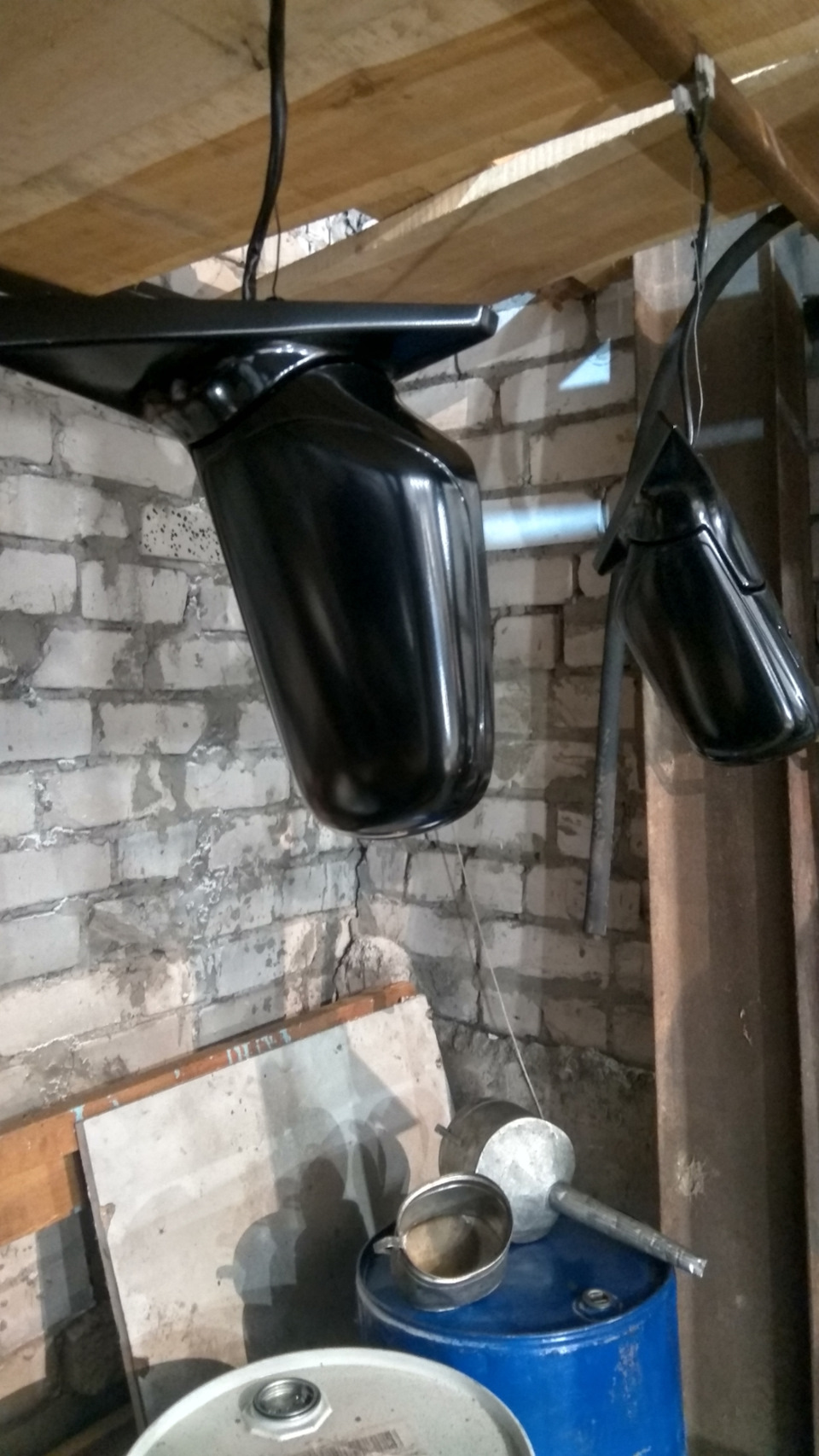

Все готовий результат фото після розкриття лаком
Далі встановив дзеркала на авто і залишилося тільки підключитиблаго вся проводка для цього є.
Встановив дзеркала підключив а на лівому дзеркалі не працюєрегулювання верх вниз хоча підключав на пряму на АКБ всепрацює.
>
Відразу подумав що винна кнопка і почав її курочити потім ізпідключенням правого дзеркала стало зрозуміло що кнопка в нормі ісправа походу в проводці повідку перевіряв таким чином взяв вольтметр підключив кнопку і міряв вольтаж у результаті на одному зтрьох дротів не приходило напруження їм виявився коричневий провіду результаті виною всьому стали креворукі руки, які ставилисигналізацію. Далі майже в колір підібрав проводок і наростив.залишилося підключити підігрів дзеркал забігаючи на перед підключавчерез заводську кнопку підігріву заднього скла. Підключаємопідігрів дзеркал мінус кинув відразу на масу дверей, а плюс брав здроту який йде після реле на обігрів заднього скла.

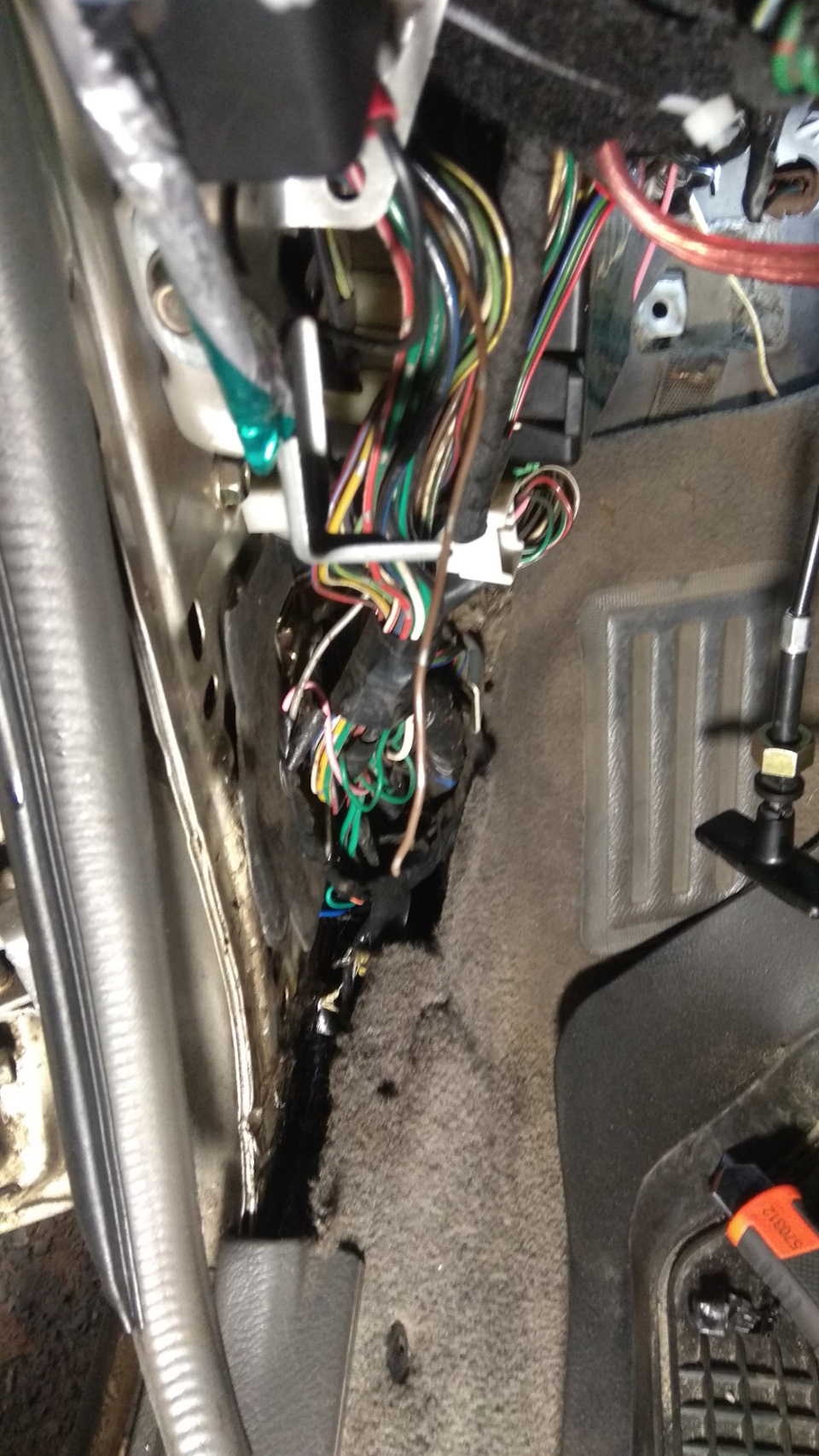

Шукаємо фішку X16
Фішка x16 знаходиться зліва настоянці
Вона на фото зліва вгорі чорна
<
З неї нам потрібно дістати провід чорний із синьою смужкою
Далі припаюється провід і ставимо клему назад у роз'єм
1
2
Потому робимо розгалуження на правий і на лівий підігрів дзеркалпротягуємо через гофру в двері і підключаємо підігрів і весьпідігрів тепер працює від кнопки підігріву заднього скла і безколгоспу.
>
Коментарі19
Вони складаються?
У мене немає ні є які складаються
Я чомусь думав вони всі складаються, і ще вони ж від праворулек означає кут у них інший ніж рідні виходить по правильному кріплення дзеркал потрібно перекидати рідні?
Купі і Хетч у них кут нахилу передньої стійки однаковий дзеркала встають чітко а якщо допустимо на Хетч поставити дзеркала від седана то там буде трохи куточок стирчати але в принципі трохи підточити і все варто відмінно у себе так робив так як дзерк...
Я мав на увазі якщо від капели ставити там водій праворуч сидить
На зразок відмінностей немає дзеркальний елемент однаковий
Різниця в корпусах
Охренительно. А в мене скребок є)))
теж річ потрібна))
Скажи, де лежать такі картинки з розташуванням коси дротів?
Це мені Лопус скинув схеми
Лови Схеми повні, перезбережи собі, на випадок якщо я перекладатиму папки cloud.mail.ru/public/3nMt/4VVzaDmwZ
Дякую. але звідки ці картинки?
Начебто я їх звідкись з мазда форуму вичепив, але вони точні
Їх є у нормальному мануалі - електричні схеми 1989_626_MX-6_Wiring_Diagram. Не кольорові, правда. точніше сказати - не всі кольорові.
Норм. Є нюанс У косі (на зад яка йде), таких дротів (Чорний з синім) — кілька. У мене, досі принаймні. Потрібно дзвонити.
Мануал говорить про х-16 роз'єм) його і знаходимо
І вони між собою відрізняються за набором дротів, так що тут не заплутаєшся)
Я брав з коси в районі її вигину (вище на мою думку). У мене їх (b/wb) було три. Фішку не стежив. Протикав голкою, контролькою нюхав. У розрив між ним і дзеркалами запобіжник 5A. Рік пройшов, політ нормальний.
