1. Знімаємо кришку гідравлічного блоку управління (плити). Проводимо уважний огляд. Якщо цю процедуру ви робите вперше, записуйте всі ваші дії і фотографуйте. Неправильно зібраний клапан, поршень або встановлений не в те місце кулька призведуть до неадекватної роботи всієї АКПП.

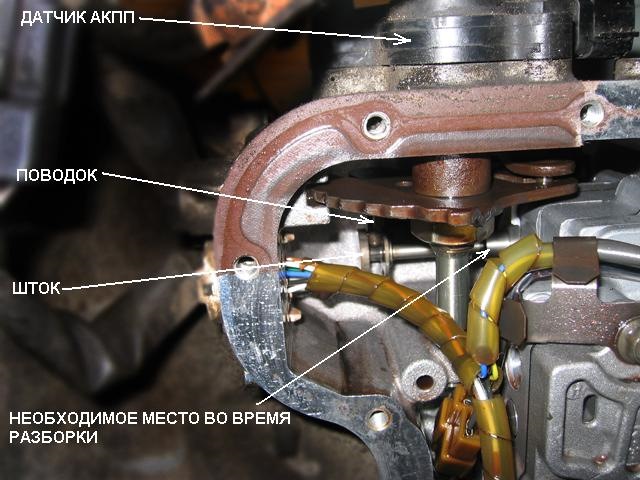

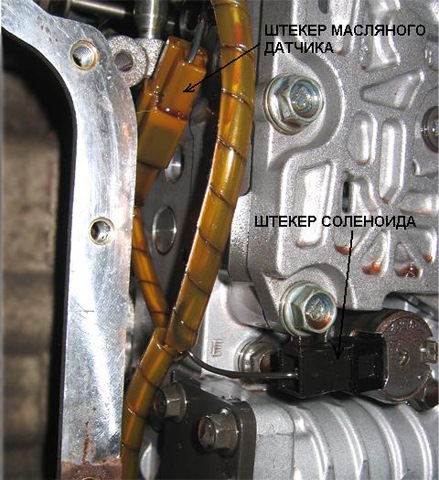

2. Від'єднуємо проводку від усіх семи соленоїдів і роз'єднуємо роз'єм датчика температури олії. Під час зворотного складання поставтеся уважно до попадання повідця в посадкове місце штока.

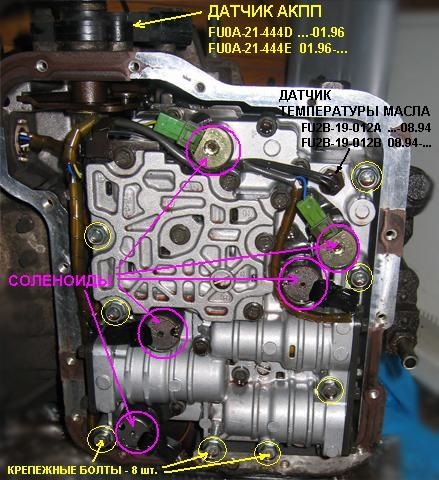

3. Викручуємо вісім кріпильних болтів і акуратно витягаємо плиту.

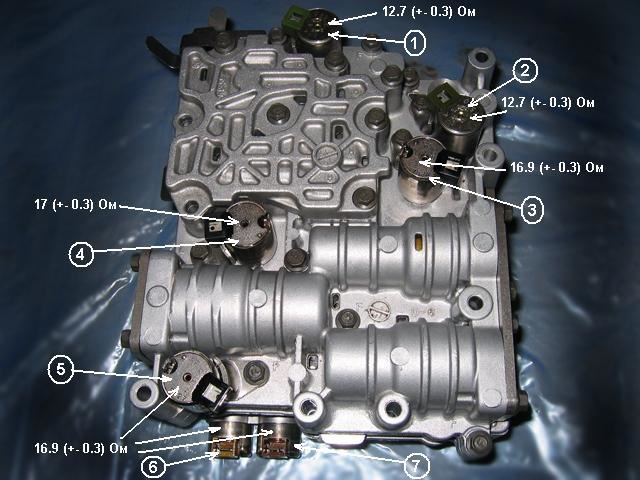

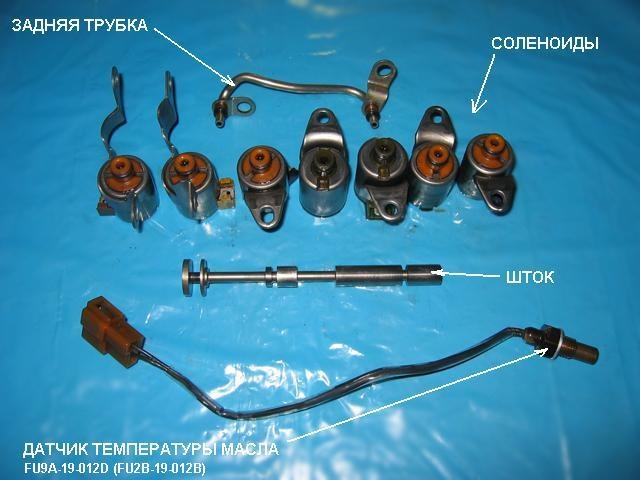

4. Заміряємо опір всіх семи соленоїдів. Номери соленоїдів за каталогом Exist: 1,2 FU9A-21-1G1A …-06.95, FU9A-21-1G1B 06.95-07.98, FU9A-21-1G1C 07.98-…, FU9A-21-1F5D, FU9A-21-1F1D, FU9A-21-1F2C, FU9A-21-1F4A.
5. Продуємо та одночасно перевіряємо стан клапанів у соленоїдах. Без живлення соленоїд не повинен пропускати повітря. З цього комплекту соленоїдів два мали нормальний стан обмотки, але клапани були зношені та не виконували повне замикання. Промивання та продування не допомогло, тому обидва були замінені. Будьте обережні під час продування: при відкритті клапана з вихідного отвору буде розпорошуватися залишок масла.
6. Приступаємо до розбору самого корпусу. Плита складається з чотирьох основних деталей, що мають олійні ходи (лабіринти), трьох сталевих пластин між ними та шести корпусних прокладок, по одній зверху та знизу пластин.
7. Відкручуємо шість кріпильних болтів з першої деталі корпусу. Зверніть увагу, що біля кожного болта стоїть буква, яка відповідає букві на самому болті. Якщо у вас немає схеми розташування внутрішніх мікрофільтрів і запірних кульок, можна використовувати метод притискання сталевої пластини до верхньої деталі, що знімається, з подальшим зрушенням. Кожна пластина має язичок, який виступає за деталі корпусу. Це дозволяє зафіксувати кульки і фільтри в посадкових місцях і роз'єднати деталі. Я дам схему розташування всіх внутрішніх деталей, тому ви можете розбирати корпус сміливо, не боячись втратити посадкові місця. Роз'єднуємо всі деталі корпусу.
8. На кожній деталі є система клапанів. Вони фіксуються стрижневими та пластинчастими фіксаторами. Трохи натискаєте на клапан і виймаєте фіксатор. Клапана необхідно розібрати, промити і продути. Ту ж процедуру проведіть і з масляними ходами кожної деталі. При зворотному складанні клапана змащуються тим маслом, яке буде залите в АКПП пізніше. Зверніть увагу на вільний хід клапанів без заїдань. Кільця та прокладок немає, нічого не міняємо.
9. Приступаємо до поршнів. Тільки на другій деталі корпусу є три поршні. Відкручуємо кріпильні болти кришок поршнів. Будьте обережні, під кришками зворотні пружини поршнів, притримуйте. Виймаємо поршні. Як і раніше, все промивається, продувається. Старі кільця змінюються на нові, змащуються маслом і встановлюються на місце з новими прокладками.
