Категорично вітаю Вас!

Якщо Ви потрапили на цю сторінку з пошукових систем, то поганіваші справи…

Схеми на автомобілі таврію та славуту — це просто АД!
Рекомендую відразу усвідомити деякі аксіоми:
— НІ в природі схем конкретно під вашу модифікацію (наЗАЗ вміють зберігати секрети), є загальні, універсальні або ті, які тупо вдалося відшукати…
Прийдеться включати голову і здогадуватись, без варіантів!
— НІ у природі принципових схем на ІНЖЕКТОРНІтаврославути.ВАШЕ НІ! < br/>
Є узагальнені, спрощені і ваще, якісь трохи по дибільному написані (с).
Доводиться включати голову і здогадуватися (багато), безваріантів!
— Є в природі тільки те, що в цій статті (афтар доооолгозбирав інфу).
Знайдете щось більш вартісне, ПОДІЛІТЬСЯ.
! ВАЖЛИВО! НЕ для обговорення несправностей, прошивок е.Б.У.і.Т.Д.
Ця стаття присвячена ТІЛЬКИ збереженню тих схем, які вдалосязнайти в принципі.
Афтар видалятиме повідомлення :)

ЗМІСТ
1987 — 2006
— Принципова схема електроустаткування ЗАЗ-110206стандарт
— Опис принципової схеми електроустаткування ЗАЗ-110206стандарт
— Монтажна схема електроустаткування ЗАЗ-110206стандарт
— Опис монтажної схеми електроустаткування ЗАЗ -110206стандарт
— Принципова схема електроустаткування ЗАЗ-110216люкс
— Опис принципової схеми електроустаткування ЗАЗ-110216люкс
— Монтажна схема електроустаткування ЗАЗ-110216люкс
/>
— Опис монтажної схеми електрообладнання ЗАЗ-110216люкс

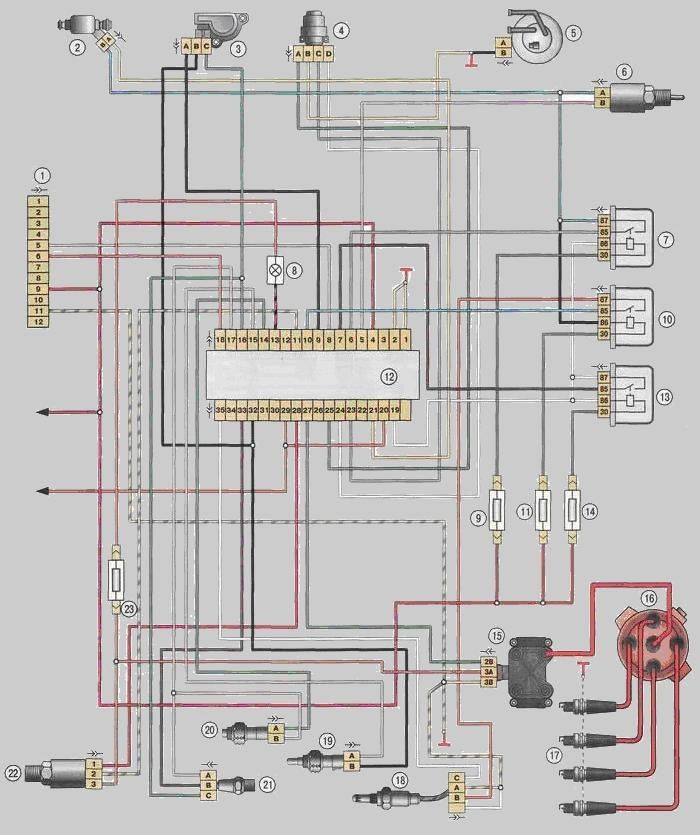

— Принципова схема МОНОВПРИСК
— Опис принципової схеми МОНОВПРИСК
— Монтажна схема МОНОВПРИСК
— Опис монтажної схеми МОНОВПРИСК
доповнення — схема включення покажчиків повороту та аварійноїсигналізації
опис — схеми включення покажчиків повороту та аварійноїсигналізації
доповнення — схема включення очищувача та омивача вітровогоскла
опис — схеми включення очищувача та омивача вітрового скла
доповнення — схема включення електродвигуна вентилятораобігрівача
опис — схеми включення електродвигуна вентилятораобігрівача2003-2011
— Мікас 7.6 із СО-потенціометром
/>
— Мікас 7.6 з датчиком кисню (єВРО-2)
— Мікас 10.3
— Цоколівка Мікас 7.6 та Мікас 10.3
— Мікас 10.3 Принципова (ниХУЯсебе)
— Компоненти С.Р.В.Т.
— Перелік компонентів С.Р.В.Т.
— Кронштейн колодок реле та запобіжників підкапотом< /b>
— Опис кронштейна колодок реле та запобіжників під капотом
— Установка джгута проводів С.Р.В. Т.
— Опис встановлення джгута проводів С.Р.В.Т.
— Роз'єми джгута проводів С.Р. .В.Т.
— Діагностичний роз'єм GM-12
— Діагностичний роз'єм OBD2

…далі багатобукаф…

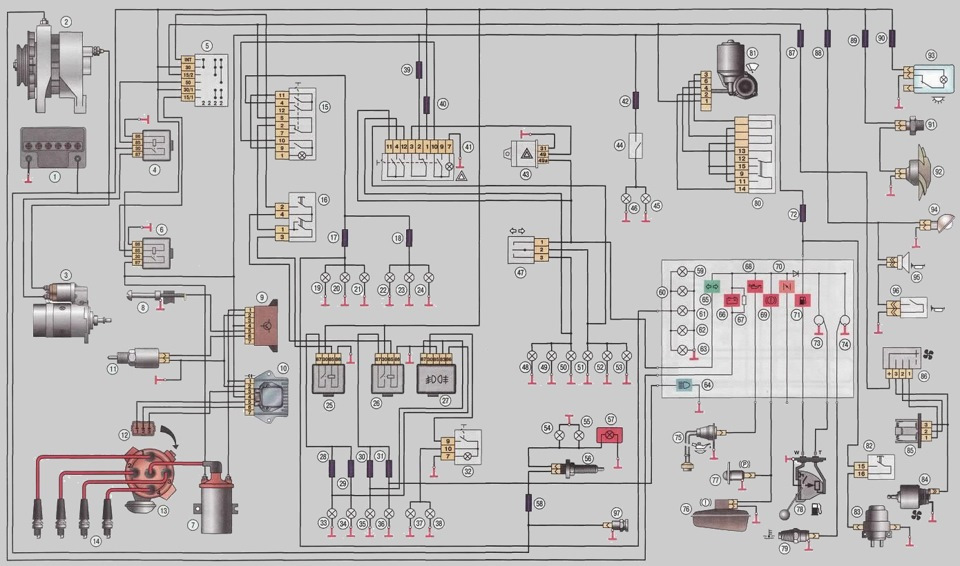

Принципова схема електрообладнання ЗАЗ-110206 стандарт
1 — акумуляторна батарея;
2 - генератор;
3 - стартер;
4 - реле включення стартера;
5 - вимикач запалювання;
6 - реле вимикача запалення; 7 - котушка запалення:8 - замикач "маси" карбюратора; 9 - блок управління електромагнітним клапаномкарбюратора; />
10 - комутатор;
11 - електромагнітний клапан карбюратора;
12 - датчик Холла;
13 - датчик-розподільник запалення;
/>
14 - свічки запалення;
15 - вимикач зовнішнього освітлення;
16 - перемикач світла фар;
17 - запобіжник № 5;
18 - запобіжник № 6;
19 - лампа лівого переднього габаритного вогню;
20, 23 - лампи габаритного вогню;
21, 24 - лампи освітлення номерного знака;
22 - лампа правого переднього габаритного вогню;
25 - реле ламп ближнього світла;
26 - реле ламп далекого світла
27 — реле ламп протитуманного світла;
28 — запобіжник № 2;
29 — запобіжник № 1;
30 — запобіжники № 4;
31 — запобіжник № 3;
32 — вимикач ламп задніх протитуманних ліхтарів,
33 — лампа ближнього світла лівої фари;
34 - лампа ближнього світла правої фари;
35 - лампа далекого світла лівої фари;
36 - лампа далекого світла правої фари;
37, 38 - лампи протитуманного світла;
39 - запобіжник № 17;
40 - запобіжник № 11;
41 - вимикач аварійної сигналізації;
42 - запобіжник № 16;
43 - реле аварійної сигналізації;
44 - вимикач світла заднього ходу;
45, 46 - лампи ліхтарів світла заднього ходу;
47 — перемикач покажчиків повороту;
48, 51 — лампи передніх покажчиків повороту;
49, 52 — лампи задніх покажчиків повороту;
/>
50, 53 - лампи повторювачів повороту;
54, 55 - лампи стоп-сигналів:
56 — вимикач стоп-сигналу;
57 — додатковий стоп-сигнал;
58 — запобіжник №10;
59, 60, 61, 62, 63 - лампи освітлення комбінації приладів;
64 - контрольна лампа включення далекого світла фар;
65 - контрольна лампа покажчиків повороту;
66 - сигнальна лампа розряду акумуляторної батареї;
67 - резистор 50 Ом;
68 - сигнальна лампа аварійного падіння тиску масла;
69 - сигнальна лампа аварійного стану гальмівної системи;
70 — контрольна лампа приводу повітряної заслінки карбюратора;
71 — сигнальна лампа резервного залишку палива в баку;
72 — запобіжник №18; 73 - приймач покажчика рівня палива;
74 - приймач покажчика температури охолоджуючої рідини двигуна;
75 - датчик аварійного падіння тиску масла;
76 - датчик аварійного рівня гальмівної рідини;
77 — вимикач контрольної лампи гальма стоянки;
76 — датчик рівня палива в баку;
79 — датчик покажчика температури охолоджуючої рідини;
/>
80 - перемикач очищувача вітрового скла;
81 - електродвигун очищувача вітрового скла;
82 - перемикач омивача вітрового скла;
83 - електродвигун наcoca омивача вітрового скла;
84 - електродвигун обігрівача;
85 - додатковий опір обігрівача;
86 - перемикач режимів обігрівача;
87 - запобіжник № 7;
88 - запобіжник № 15;
89 - запобіжник № 12;
90 - запобіжник № 13;
<
91 - датчик включення електровеїтілятора радіатора;
92 - електродвигун вентилятора радіатора;
93 - плафон освітлення салону; 94 - підкапотна лампа;
95 - звуковий сигнал; 96 - кнопка звукового сигналу:
97 — патрон підключення переносної лампи

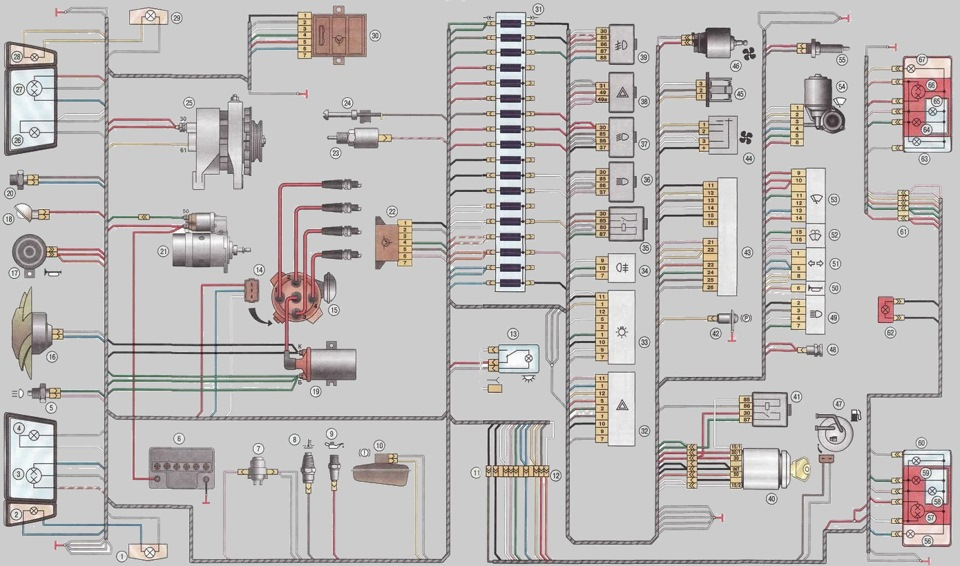

Монтажна схема електроустаткування ЗАЗ-110206 стандарт
1 — лампа лівого повторювача повороту;
2 — лампа лівого переднього покажчика повороту;
3 — лампа ближнього та далекого світла лівої фари;
4 — лампа лівого переднього габаритного вогню;
5 - вимикач світла заднього ходу;
6 - акумуляторна батарея;
7 - електродвигун омивача вітрового скла;
8 - датчик покажчика температури охолоджуючої рідини; />
9 - датчик аварійного падіння тиску масла в системі мастила длявигателя;
10 - датчик аварійного рівня гальмівної рідини в бачку;
11, 12, 61 - роз'єми джгутів проводів;
13 - плафон освітлення салону;
14 - роз'єм від датчика Холла;
15 - розподільник запалювання з датчиком Холла;
/>
16 - електродвигун вентилятора радіатора;
17- звуковий сигнал;
18 - підкапотна лампа;
19 - котушка запалення;
20 - датчик включення епектродвигуна радіатора;
21 - стартер;
22 - блок управління електромагнітним клапаном карбюратора;
23 - електромагнітний клапан карбюратора;
24 — замикач маси карбюратора;
25 — генератор;
26 — лампа правого переднього габаритного вогню;
27 — лампа ближнього і далекого світла правої фари;
28 — лампа правого переднього покажчика повороту;
29 — лампа правого повторювача повороту;
30 — електронний комутатор;
31 - блок запобіжників;
32 - вимикач аварійної сигналізації;
33 - вимикач зовнішнього освітлення;
34 - вимикач задніх протитуманних ліхтарів;
35 - реле включення стартера;
36 - реле далекого світла фар;
37 - реле ближнього світла фар;
38 - реле аварійної сигналізації;
39 — реле протитуманного світла;
40 — вимикач запалювання;
41 — реле вимикача запалення;
42 — вимикач контрольної лампи гальма стоянки;
43 — комбінація приладів;
44 — перемикач режимів обігрівача;
45 — додатковий опір;
46 - електродвигун обігрівача;
47 - датчик рівня палива;
48 - патрон підключення переносної лампи;
49 - перемикач світла фар;
< 50 - перемикач звукового сигналу;
51 - перемикач покажчиків повороту;
52 - перемикач омивача вітрового скла;
53 - перемикач очищувача вітрового скла;
54 — електродвигун очищувача вітрового скла;
55 — вимикач стоп-сигналу;
56 — лампа лівого заднього покажчика повороту;
57 - ліва лампа заднього габаритного вогню та стоп-сигналу;
58 - лампа лівого ліхтаря світла заднього ходу;
59 - ліва лампа протитуманного світла;
60 - ліва лампа ліхтаря освітлення номерного знака;
62 — додатковий ліхтар стоп-сигналу;
63 — права лампа ліхтаря освітлення номерного знака;
/>
64 - права лампа протитуманного світла;
65 - лампа правого ліхтаря світла заднього ходу;
66 - права лампа заднього габаритного вогню та стоп-сигналу;
67 — пампа правого заднього покажчика повороту.

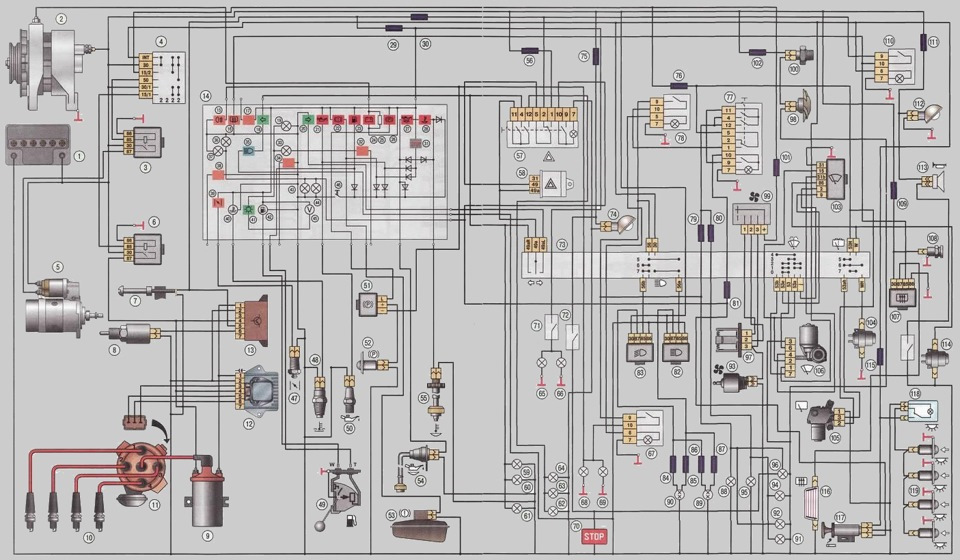

Принципова схема електрообладнання ЗАЗ-110216 люкс
1 — акумуляторна батарея;
2 - генератор;
3 - реле стартера;
4 - вимикач запалювання;
5 - стартер;
6 - реле вимикача запалення:
7 - замикач "маси" на карбюраторі;
8 - електромагнітний клапан карбюратора;
9 - котушка запалення;
10 - свічки запалення;
11-датчик-розподільник запалення;
12 - комутатор;
13 - блок управління електромагнітним клапаном карбюратора;
< 14 - комбінація приладів;
15 - контрольна лампа протитуманного світла;
16 - контрольна лампа обігріву скла двері задка;
17, 34, 38, 32 - резервні лампи;
18 - контрольна лампа лівого повороту;
19, 33, 36, 37, 43, 44 - лампи освітлення комбінації приладів;
20 - контрольна лампа правого повороту;
21 - сигнальна лампа аварійного падіння тиску масла в картерідвигуна;
22 - сигнальна лампа стану гальмівної системи та рівня гальмівноїрідини в бачку;
23 — сигнальна лампа резервного залишку палива в баку;
24 — сигнальна лампа розряду акумуляторної батареї;
25 - резистор 50 Ом;
26 - контрольна лампа гальма стоянки;
27 - сигнальна лампа аварійного падіння рівня масла в двигуні;
28 - сигнальна лампа аварійного рівня охолоджуючої рідини;
29 - запобіжник № 16;
30 - запобіжник № 17;
31 - лампа «STOP*;
> 35 - контрольна лампа далекого світла фар;
39 - контрольна лампа приводу повітряної заслінки;
40 - покажчик температури охолоджуючої рідини двигуна;
41 - контрольна лампа вимикача зовнішнього освітлення;
42 — покажчик рівня палива в баку;
45 — вольтметр;
46 — кнопка «TEST»;
> 47 - вимикач контрольної лампи приводу повітряної заслінки;
48 - датчик покажчика температури охолоджуючої рідини двигуна;
49 - датчик рівня палива в баку;
50 - датчик аварійного тиску масла в двигуні;
51 — реле контрольної лампи гальма стоянки;
52 — вимикач контрольної лампи гальма стоянки;
53 — датчик рівня гальмівної рідини у бачку;
54 — датчик рівня масла в двигуні;
55 — датчик рівня охолоджуючої рідини в розширювальному бачку;
56 — запобіжник № 11;
/>
57 - вимикач аварійної сигналізації;
58 - переривник покажчиків повороту та аварійної сигналізації;
59, 60 - лампи лівого повороту;
61 - лампа повторювача лівого повороту;
62 - лампа повторювача правого повороту;
63, 64 - лампи правого повороту;
65, 66 - лампи світла заднього ходу;
67 — вимикач ламп протитуманного світла;
68, 69 - лампи протитуманного світла;
70 - додатковий стоп-сигнал;
71 - вимикач ламп світла заднього ходу;
72 - вимикач стоп-сигналу;
73 - перемикач світлової сигналізації;
74 - підкапотна лампа;
75 - запобіжник № 10;
76 - запобіжник № 8;
77 - вимикач зовнішнього освітлення;
78 - вимикач світла фар;
79 - запобіжник № 5;
80 - запобіжник № 6;
81 - запобіжник № 18;
82 - реле далекого світла фар;
83 - реле ближнього світла фар;
84 - запобіжник № 1;
85 - запобіжник № 3;
86 - запобіжник № 2;
87 - запобіжник № 4;
< 88 - лампа лівого переднього габаритного вогню;
89, 90 - лампи далекого і ближнього світла фар;
91, 92 - лампи освітлення номерного знака;
> 93 — електродвигун обігрівача;
94 — лампа правого стоп-сигналу та габаритного вогню;
95 — лампа правого переднього габаритного вогню;
96 — лампа лівого стоп-сигналу та габаритного вогню;
97 — додатковий резистор; 98 - вентилятор радіатора;
99 - перемикач обігрівача;
100 - вимикач електродвигуна вентилятора радіатора;
101 - запобіжник № 7;
> 102 — запобіжник № 12;
103 — переривник склоочисника;
104 — насос омивача вітрового скла;
105 — очищувач заднього скла;
106 — очищувач вітрового скла;
107 — реле обігріву скла;
108 — патрон підключення зовнішніх споживачів;
109 — запобіжник № 14; <
110 - вимикач обігріву заднього скла;
111 - запобіжник № 15;
112 - підкапотна лампа;
113 - звуковий сигнал;
114 — насос омивача заднього скла;
115 — запобіжник № 13;
116 — елемент обігріву скла дверей задка;
117 - нагрівальний елемент прикурювача;
118 - плафон;
119 - кінцеві вимикачі плафона салону в бічних дверях

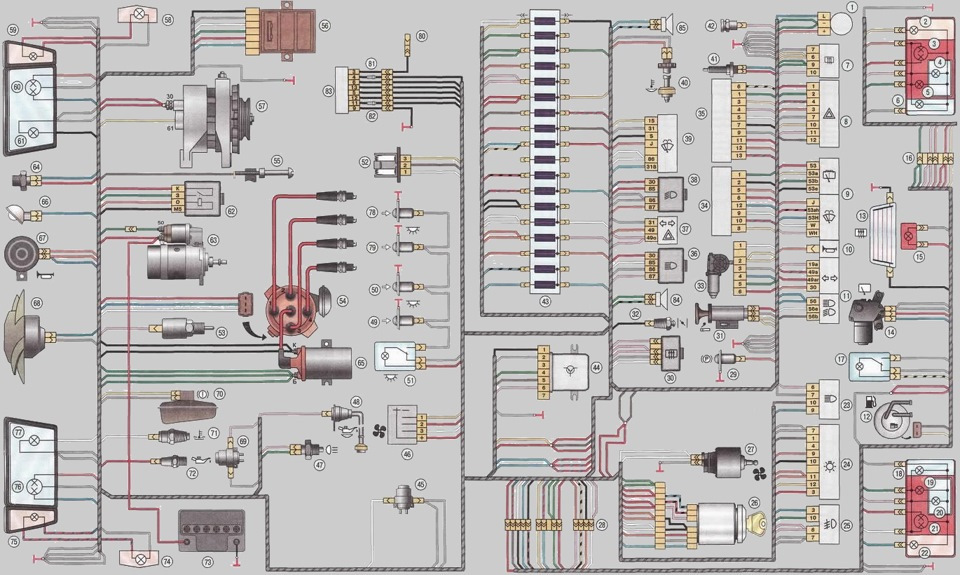

Монтажна схема електроустаткування ЗАЗ-110216 люкс<
1 — реле контрольної лампи гальма стоянки;
2, 59 — лампи правого повороту;
3, 21 — лампи стоп-сигналу та габаритного вогню;
4, 20 — лампи світла заднього ходу;
5, 19 - лампи протитуманного світла;
6, 18 - лампи освітлення номерного знака;
7 - вимикач обігріву скла дверей задка;
8 - вимикач аварійної сигналізації;
9 — перемикач склоочисників;
10 — кнопка звукового сигналу;
11 — перемикач світлової сигналізації;
12 — датчик рівня палива;
13 — обігрівач скла дверей задка;
14 — задній мото-редуктор;
15 — додатковий стоп-сигнал;
16, 28, 78 - роз'єми з'єднання джгутів;
17 - плафон освітлення багажника;
22, 75 - лампи лівого повороту;
23 - вимикач світла фар 24 - вимикач зовнішнього освітлення;
25 - вимикач протитуманного світла;
26 - вимикач запалення;
27 - двигун обігрівача; 29 - вимикач контрольної лампи стоянковогогальма;
30 - реле обігріву скла дворі задка;
31 - нагрівальний елемент прикурювача з лампою;
32 - вимикач контрольної лампи приводу повітряної заслінки;
33 - передній моторедуктор;
34, 35 - комбінація приладів;
36 - реле далекого світла;
37 — переривник покажчиків повороту та аварійної сигналізації;
38 — реле ближнього світла;
39 — переривник очищувача вітрового скла;
> 40 - датчик рівня охолоджуючої рідини;
41 - вимикач стоп-сигналу;
42 - патрон підключення зовнішніх споживачів;
43 - блок запобіжників;
/>
44 - блок управління економайзером примусового холостого ходу;
45, 69 - насоси омивачів вітрового скла та скла двері задка;
46 - перемикач обігрівача;
47 - вимикач світла заднього ходу;
48 - датчик рівня масла;
49, 50, 78, 79 - кінцеві вимикачі плафона в бічних дверях;
< 51 - плафон салону;
52 - додатковий резистор;
53 - електромагнітний клапан карбюратора;
54 - датчик-розподільник запалювання з датчиком Холла;
55 - замикач «маси» на карбюраторі;
56 - електронний комутатор;
57 - генератор;
58 - лампа повторювача правого повороту;
60, 76 - лампи далекого і ближнього свата;
61 - лампа правого переднього габаритного вогню;
62 - реле включення стартера;
63 - стартер;
64 — датчик вентилятора радіатора;
65 — котушка запалення;
66 — підкапотна лампа;
67 — звуковий сигнал;
68 - вентилятор радіатора;
70 - датчик рівня гальмівної рідини в бачку;
71 - датчик покажчика температури охолоджуючої рідини;
72 - датчик аварійного тиску масла в двигуні;
73 — акумуляторна батарея;
74 — лампа повторювача лівого повороту;
77 — лампа лового переднього габаритного вогню;
80 — антена магнітоли;
81, 82 — запобіжники ланцюгів живлення магнітоли;
83 — магнітоли;
84 — правий динамік;
85 — лівий динамік
Принципова схема МОНОВПРИСК
1 — роз'єм діагностики;
2 — форсунка;
3 - датчик положення дросельної заслінки;
4 - електродвигун приводу дросельної заслінки;
5 - паливний насос;
б - електромагнітний клапан;
/>
7 - реле паливного насоса;
6 - сигнальна лампа системи упорскування (перебуває в комбінаціїприладів);
9 - запобіжник 15 А:
> 10 - реле обігріву:
11 — запобіжник 10 А;
12 — електронний блок управління (еБУ);
13 — пускове реле;
14 — запобіжник 10 А;
15 — модуль запалення;
16 — розподільник високої напруги;
17 — свічки запалення;
18 — датчик концентрації кисню;
19 — датчик температури охолоджуючої рідини;
20 — датчик температури повітря;
21 — датчик абсолютного тиску;
> 22 — датчик положення колінчастого валу двигуна;
23 — запобіжник 10 А
Монтажна схема МОНОВПРИСК
1 — роз'єм діагностики;
/>
2 - форсунка;
3 - датчик положення дросельної заслінки;
4 - електродвигун приводу дросельної заслінки;
5 - паливний насос; br/>
б - електромагнітний клапан;
7 - реле паливного насоса;
8 - сигнальна лампа системи упорскування (знаходиться а комбінаціїприладів);
> 9 - запобіжник 15А;
10 - реле обігріву;
11 - запобіжник 10А;
12 - електронний блок управління (еБУ);
13 - пускове реле;
14 - запобіжник 10А;
15 - модуль запалення;
16 - розподільник високої напруги;
< 17 - свічки запалення;
18 - датчик концентрації кисню;
19 - датчик температури охолоджуючої рідини;
20 - датчик температури повітря;
21 — датчик абсолютного тиску;
22 — датчик положення колінчастого валу двигуна;
23 — запобіжник 10А;
24 — додатковий роз'єм
>
Схема включення покажчиків повороту та аварійної сигналізації

1 — монтажний блок запобіжників ПР120;
2 — монтажний блок запобіжників ПР112;
< 3 - вимикач аварійної сигналізації; 4 - перемикач покажчиківповороту; 5, 7, 9, 11 - лампи покажчиків повороту в блок-фарах ізовнішніх задніх ліхтарях; />
6, 10 — лампи бічних покажчиків повороту;
8 — реле-переривник покажчиків повороту та аварійної сигналізації; омивача вітрового скла
1 — вимикач (замок) запалення;
2 — переривник очищувача вітрового скла;
3 — монтажний блок запобіжників;
4 — електродвигун омивача вітрового скла;
5 — перемикач електродвигуна склоочисника вітрового вікна;
6 — електродвигун склоочисника вітрового вікна

Схема включення електродвигуна вентилятора обігрівача
1 — вимикач (замок) запалення;
2 — монтажний блок запобіжників;
3 — перемикач режимів роботи електровентилятора; />
4 - блок додаткових резисторів;
5 - електродвигун обігрівача;
6 - акумуляторна батарея
Мікас 7.6 з СО-потенціометром
Мікас 7.6 з датчиком кисню (єВРО-2)
Мікас 10.3
Цоколівка Мікас 7.6 та Мікас 10.3
Мікас 10.3 Принципова (ніХУЯсебе)
Компоненти С.Р.В.Т.
>

1 — повітряний фільтр;
2 — датчик положення дросельної заслінки;
3 — дросельний патрубок;
4 — датчик температури повітря і абсолютного тиску;
5 — ресивер;
6 — регулятор тиску палива;
7 — рампа паливних форсунок;
8 — форсунка;
9 — датчик температури охолоджуючої рідини (сигнал наконтролер);
10 — свічка запалювання;
11 — модуль запалення;
< 12 - датчик частоти обертання і положення колінчастоговалу;
13 - датчик швидкості;
14 - трубка рециркуляції палива;
15 - датчик кисню;
16 - каталітичний нейтралізатор;
17 - глушник;
18 - паливний насос;
19 - пали...
