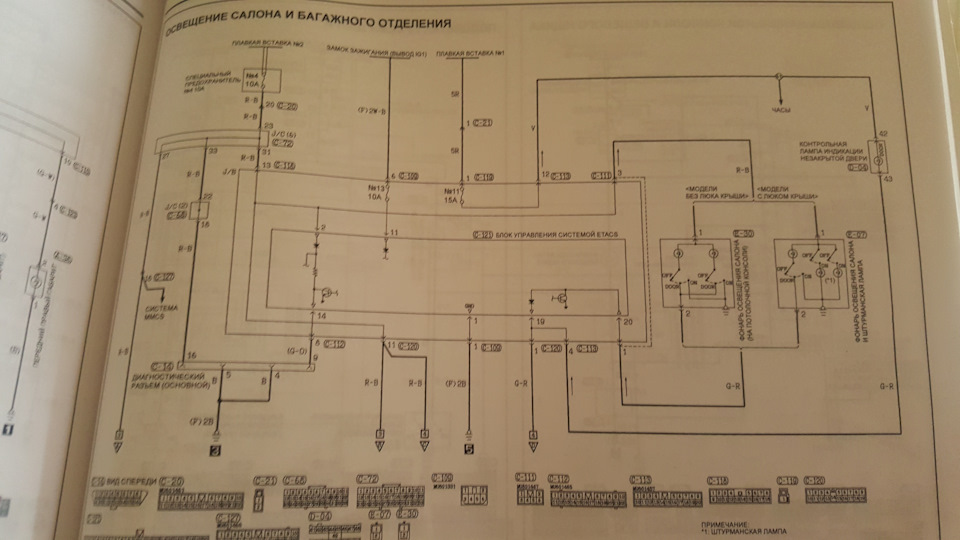

Схема підключення салонного світла
За схемою, яку скинув Dryspore у попередньому записі зрозуміло, щодругий дріт йде на блок управління системою ETACS.
Погуглил, дізнався що це (Electronic Total Automobile ControlSystem) - це система повного контролю автомобіля.
Як правило, в цій системі зашита купа приколюх, як автоматичнескладання дзеркал, управління підсвічуванням, центральним замкомтощо. Прошивають цей блок та активують заводські функції, які буливідключені, але виконавчі органи є.Пишуть, що цей блок знаходитьсядесь під кермом, але у своїй машині я не знайшов під кермом нічогосхожого…
>
Пішов сфоткати своє "нічого" під кермом, але попередньо вирішив щепогуглити ETACS Mitsubishi. ETACS; Контрольна лампа індикаціїнезачинених дверей".

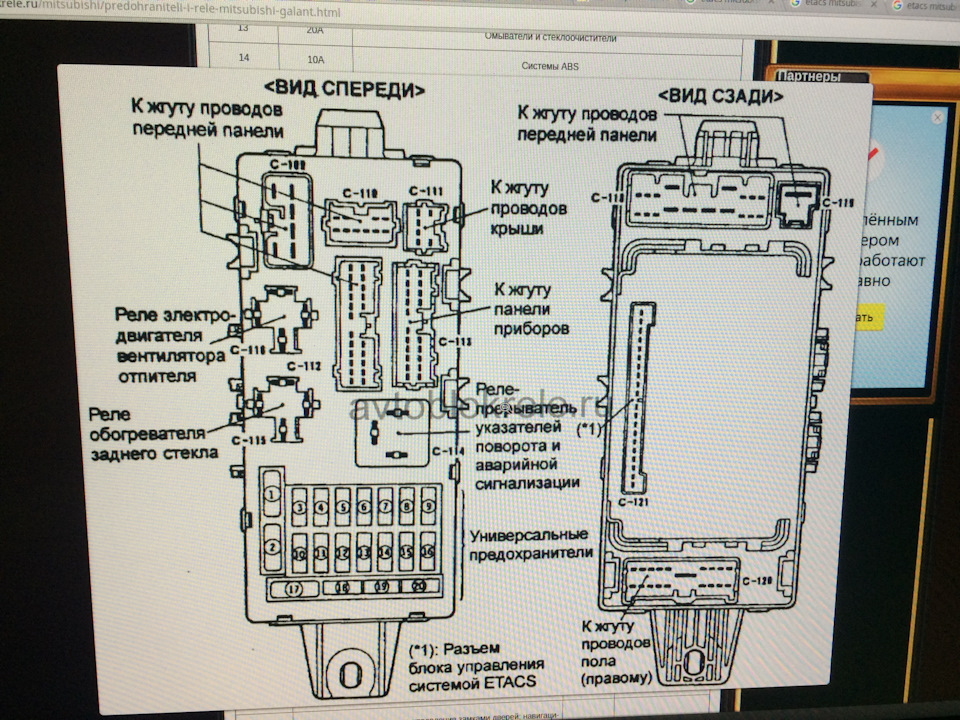

Зображення блоку запобіжників. На обратной стороне блокапредохранителей — это он и есть.

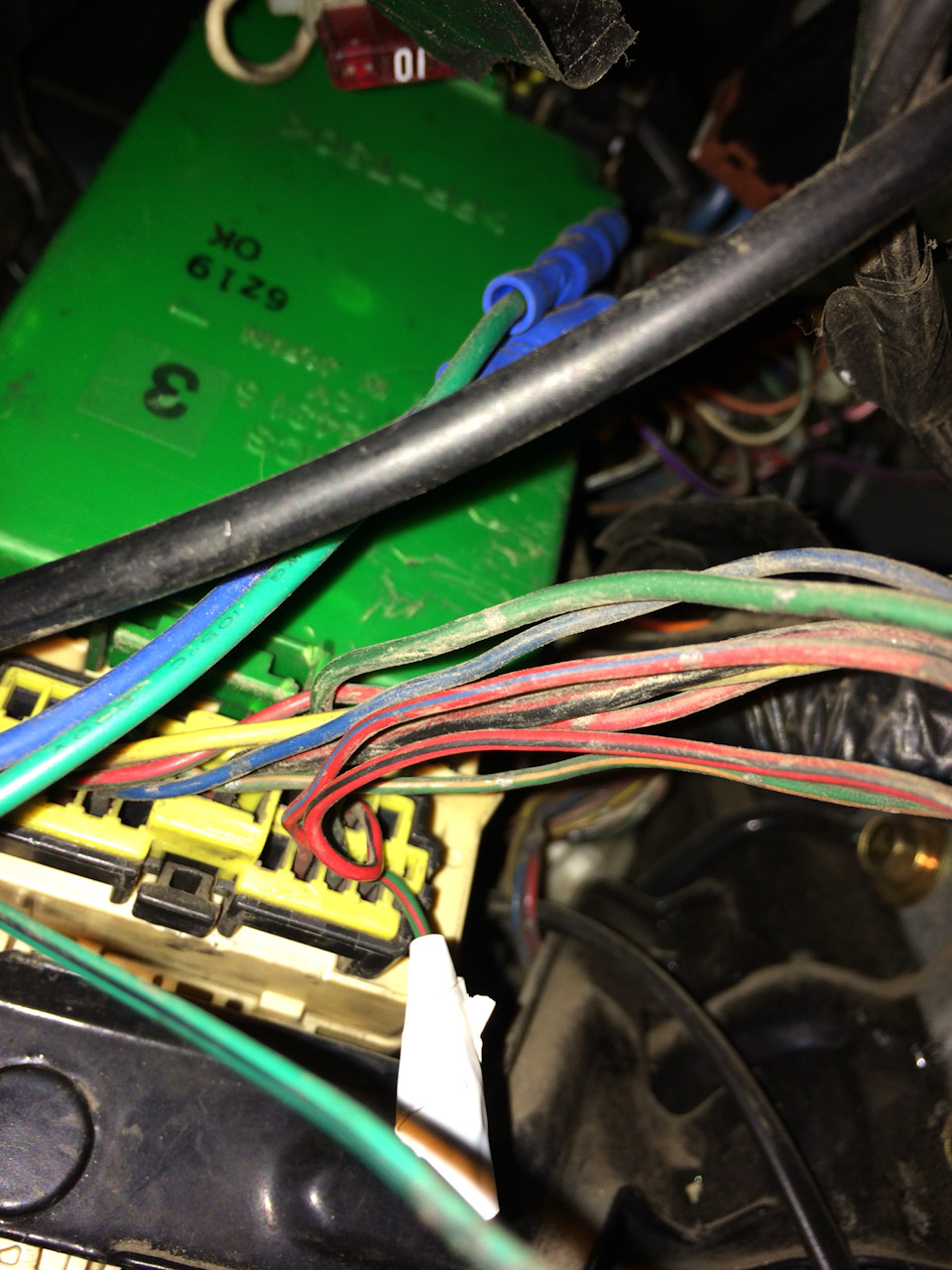

Фотографировать жутко неудобно, но я старался)))
Посмотрел на цвета проводов и понял, что у меня просто обрізалипровід з цього запобіжника, щоб підключити керування дверима відсигналки (кінець замотав білою ізолентою на фото). Запрацювалалампочка на відкриття дверей та індикація відчинених дверей напанелі приладів.
На жаль так залишити не можна, тому що сигналка без кінцевиківзнову замикає машину через час(
Буду думати як нормально підключити сигналку, щоб повернути цірадості в авто Якщо хтось знає як інакше підключити сигналку (неприбираючи індикацію з панелі приладів), буду вдячний за підказкуабо посилання на опис реалізації=)
< Виникла ідея встромити діод, щоб харчування не пішло насигналку, але невелика проблемка - я трохи далекий від електроніки (але крапельку електрик) і не в курсі як підібрати діод. Підкажітьбудь ласка, якщо є знаючі люди)))
Коментарі11
Спасибі
Привіт. Ну що, вирішив проблему?
Уххх, давно це було. Через звичайне розвантажувальне реле кинув цей провід. Якщо нічого не плутаю, то провід, який був розрізаний, кинув через котушку реле, сигналку через прямий контакт (замкнутий або розімкнений не пам'ятаю). При цьому все стало пр...
привіт. під'їдь на москвич. перейди дорогу (жоліо-кюрі) в гаражі. там відразу хвіртка один з перших гаражів є тямущий електрик і ціни божі.
Спасибі. Потрібно якось заїхати
На активацію центрального замку у мене на галанті були окремі дроти. Один провід на закриття, другий на відкриття. Кольори не пам'ятаю особливо. Зелений та червоний колір були присутні.
У мене обрізали провід не для активації ніби як. Але я не перевіряв. Може і машина стане зачинятися, якщо закрити двері водія))) Не знаю. Цей провід зав'язаний з кінцевиками дверей. при відкритті дверей, якщо не зняти з сигналу.
Вихід із сигналки на кінцевики дверей - це одне. А виходи на центральний замок - це інше!
Я здається зрозумів про що суперечка) я написав що підключили провід керування дверима від сигналки - я, мабуть, неправильно висловився. Мав на увазі провід, який дивиться чи було несанкціоноване відкриття дверей.
Ясно! Ну удачі в цьому питанні!
Спасибі)
