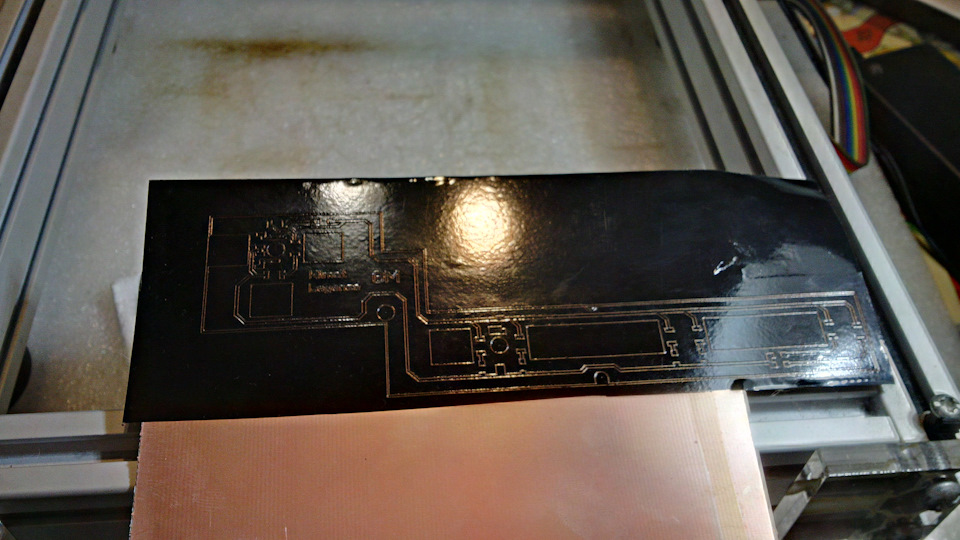

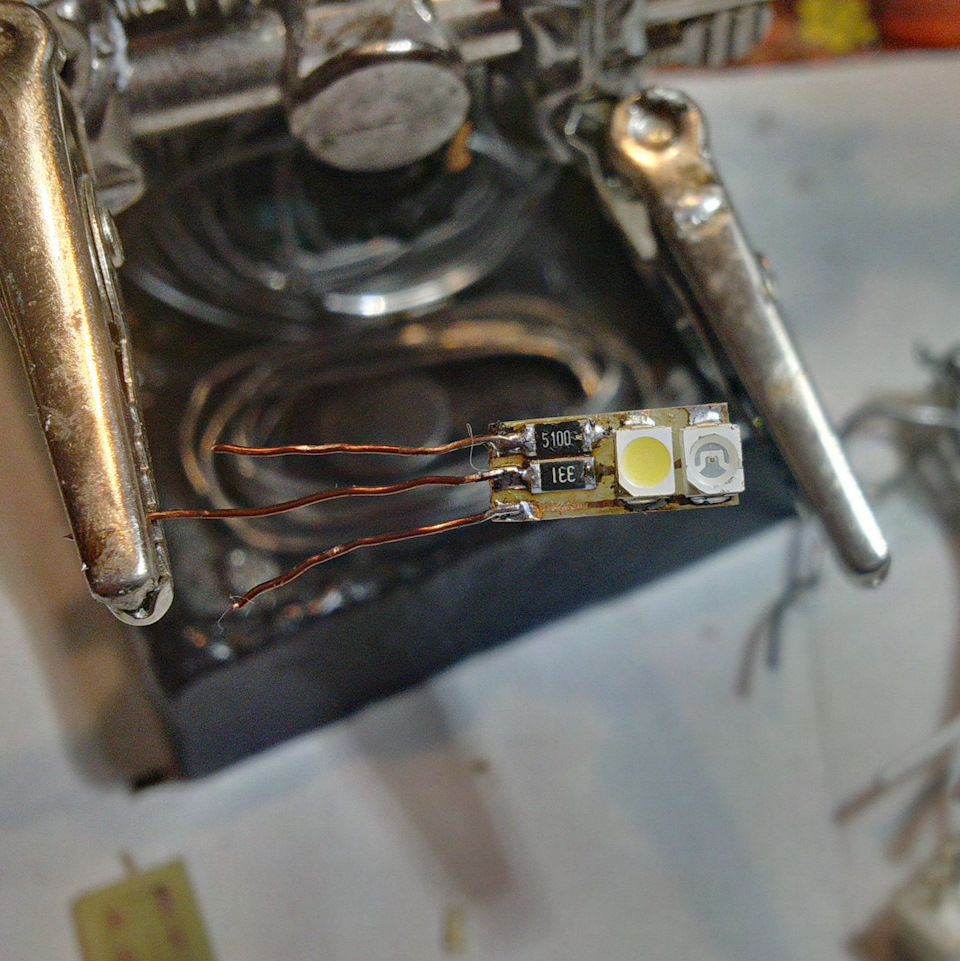

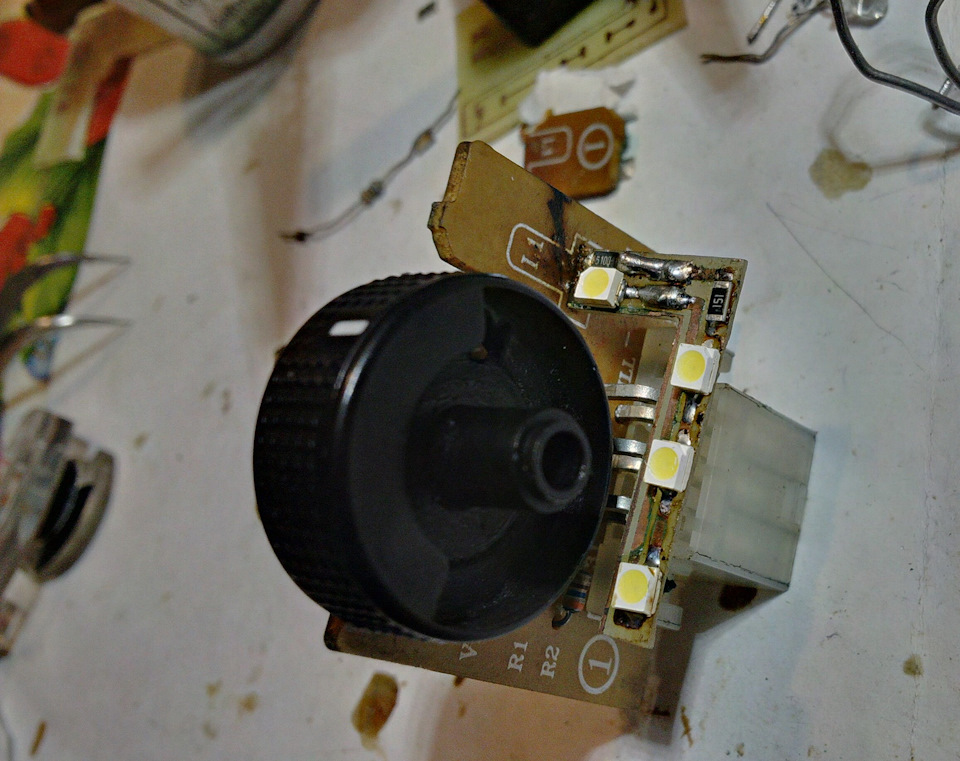

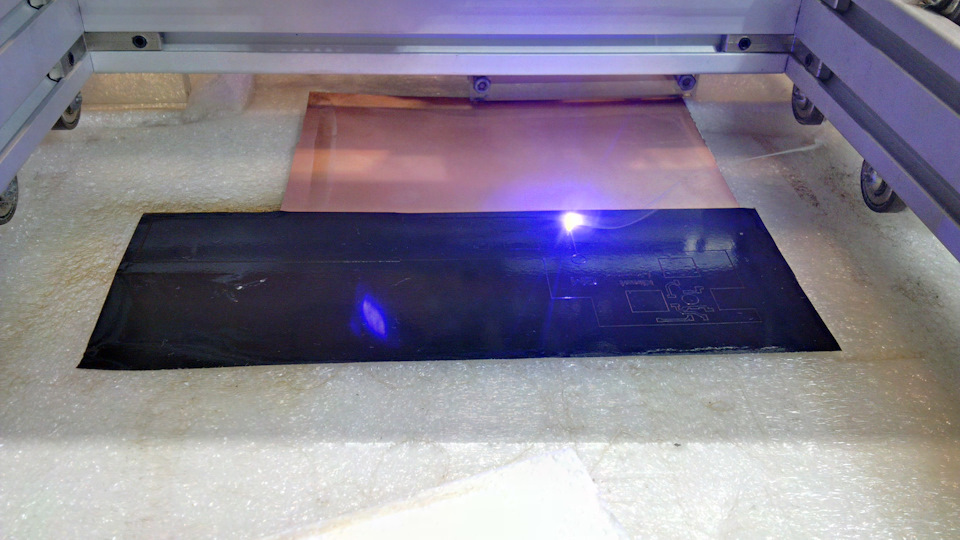

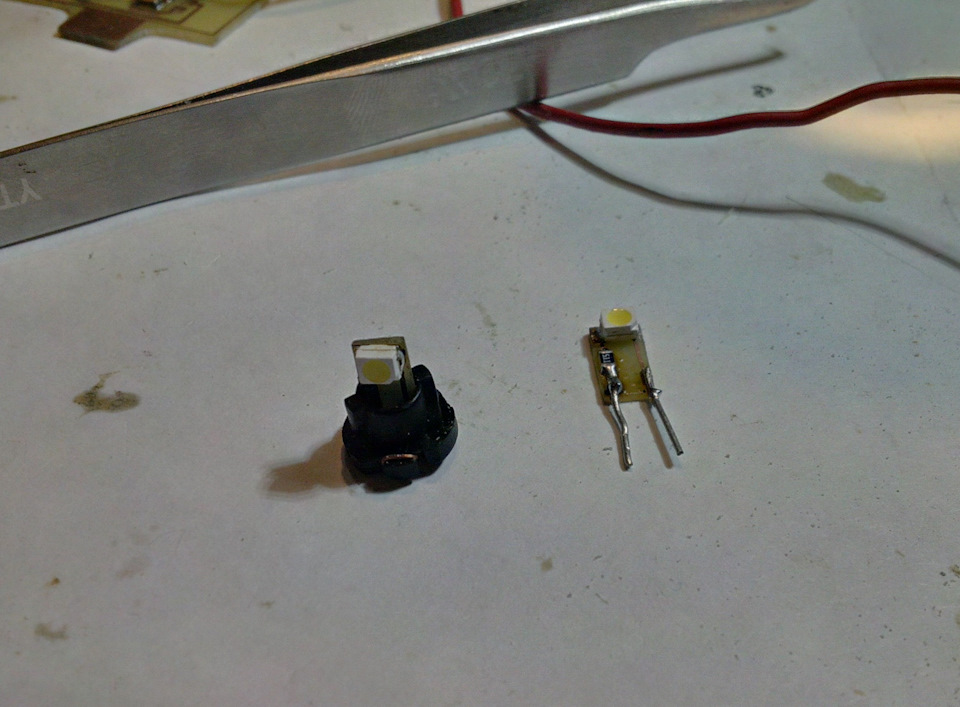

Привіт всім )) Мова піде про переведення з лампочок розжарювання на світлодіоди. все за напрацьованою схемою :робимо виміри, малюємо в проге схему, і відправляємо на лазер) Потому розпаювання світлодіодів перевірка та встановлення На кожну кнопку виготовлена власна плата) так само на блок клімату теж була намальована і виготовленаплата. За якість фото прошу прохання))фотки з телефону)) Далі фотки) PS якщо потрібні вихідники в спринті, в личку) Плата під кнопку без індикації Плата під кнопку з індикацією білий холодний габарити червонийробота підігрівів Плата коректора фар Лазер) Лазерно плівкова технологія) Прибираємо зайві) Вирізаємо зайві Ось так ось має бути Монтаж світлодіодів SMD 3528 білий холодний Монтаж резисторів тепер вчуся підковувати блоху)))раніше ставив тіщо не на сірнику)) у них розмір( 1.2мм на 0.6 мм) а пробую теперрозмір той що на сірнику (0.8мм на 0.5мм) Перевірка все ок)) Інстал у лок клімату))Найуважніші звернули увагу на ще одинсвітлодіод знаходиться біля кнопки обігріву лобового скла (індикаторроботи скоро дізнаєтесь чого))) У зборі на столі кнопки підсвічування на максимум з-за яскравості всерозпливається Клімат підсвічування на максимум з-за яскравості всерозпливається Підсвічування в мінімум Підсвічування в мінімум Підсвічування блоку управління коректорам фар та яскравістюпідсвічування салону
Ні, замінив лампи розжарювання на світлодіодні. Шкали з зворотного боку на цифрах близько розташованих до лампочок мають чорне напилення для зменшення яскравості і якщо світики розташувати на платі рівномірно за шкалою, цифри будуть різної яскравості.
Коментарі15
Найкраще з усього, що я бачив )
Спасибі)
ось це вже якість))) а не те що я припаяв світильник і резистор прямий на плату штатну
Бує якщо щось вихідник плати скинути можу)
Дякую, що не червоні чи сині діоди. Виглядає чітко, як чоловік у стильному костюмі))
Коли на підігрів сидінь натискаєш, то змінюється колір на червоний
Здорово вийшло! Красиво і все чітко видно. Я вчора закінчив з приборкою, пересвітив і поставив стрілки від Фокусу 2.)
Норм.Але стрілки палива і температури як, то убого виглядають через свої розміри.
)) Так і є, неповні. Думав від БМВ взяти, там вони довші набагато, але захотілося червоного кольору.
Приборка наступної буде)) я її на потім залишив))) тому що багато часу займе) кільця на замовлення робив?
Мені їх 1 хороша людина підігнала.
Плати робив під шкали?
Ні, замінив лампи розжарювання на світлодіодні. Шкали з зворотного боку на цифрах близько розташованих до лампочок мають чорне напилення для зменшення яскравості і якщо світики розташувати на платі рівномірно за шкалою, цифри будуть різної яскравості.
Дивимось) може якщо зовсім не дуже буде шкали нові замовлю.
Відмінно
