З 15 квітня 2013 р. Україні, за новими правилами, потрібно будевдень включати ближнє світло або інше зовнішнє освітлення длябезпеки руху (поки що тільки за населеним пунктом).
< /
Купити готові ДХО без контролера (з контролером коштують у разибільше), які і поставити особливо нікуди на ланосі — я не хочу. ЇхДХО Після тижневих пошуків в інтернеті я знайшов те, що хотів інавіть трохи більше.
— автоматично включає ближнє світло або інше зовнішнє освітлення(Led DRL) через 5-20 (настроюється) секунд після початку роботидвигуна і напрузі в бортовій мережі більше 13.2V (працюєгенератор).
— модуль автоматично вимикає ближнє світло, (Led DRL-денні ходовівогні) при працюючому двигуні — після постановки на ручне гальмоабо включення освітлення штатним вмикачем а також після вимкненнязапалення і падіння напруги в мережі нижче 10.6V.
— пристрій контролює роботу генератора (включає світло тільки припрацюючому генераторі). Мене все влаштувало - замовив 2 шт. Собі табатькові, отримав (у зв'язку з погодними умовами чекав 4 дні…).br> — синій провід:+ брав з прикурювача (він живитиме ДХО прироботі реле);
— чорний провід:— маса, будь-яке місце;
— червоний провід:+ сигнальний, брав із замка запалювання (єнапруга — через 5-20 сек за наявності 13, 2 В замикає реле);
— зелений провід:+ сигнальний (при появі на ньому напруги розмикаєреле) беру від годинника; br/>
— жовтий провід:сигнальний як і зелений, тільки від кнопки ручника (мінус);
— білий провід + живить ДХО при замиканні реле (вихід на лампу ДХОмаксимум 15А). >
Відео роботи пристрою — складання закінчено. Жаль немає звуку, техніка підвела, хоча принцип зрозумілий. ПТФ можна включитипримусово…
Відео з реєстратора, звук є…
стартер…

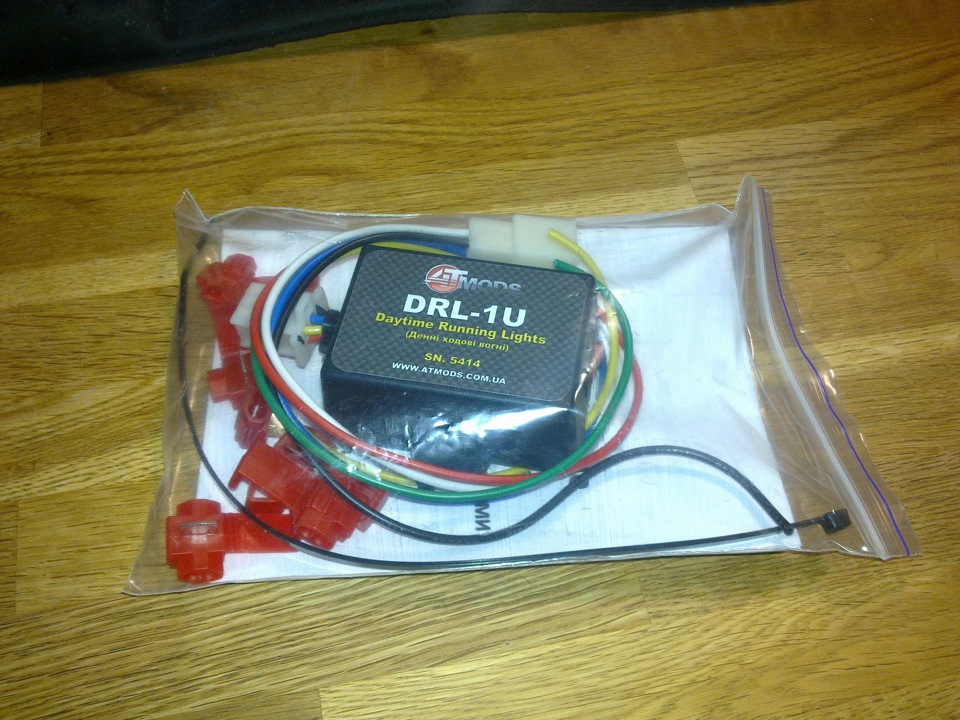

так я його отримав

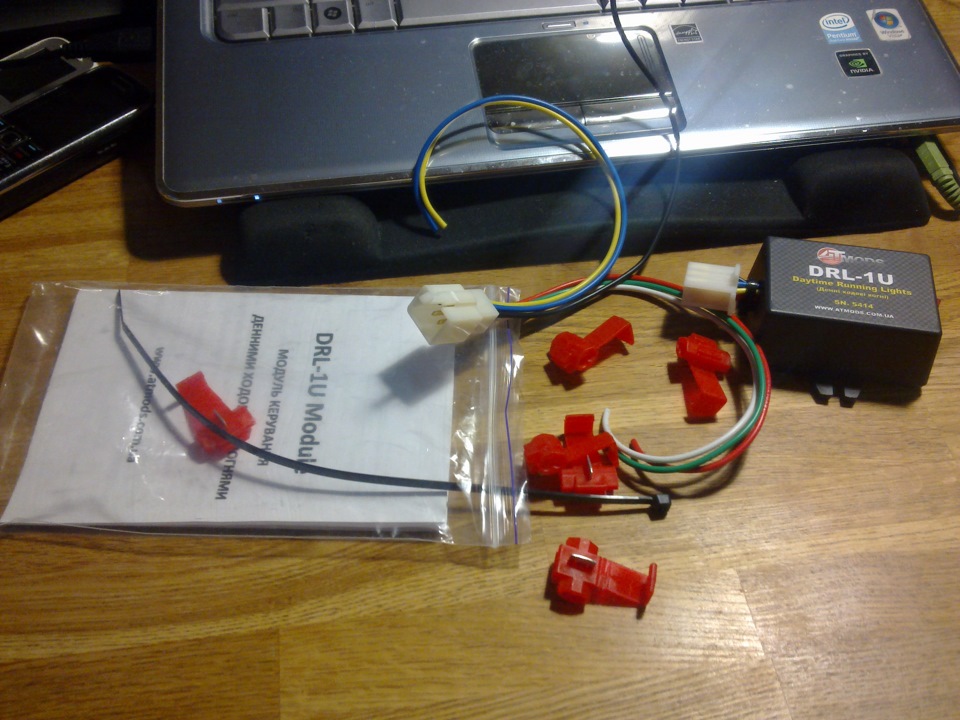

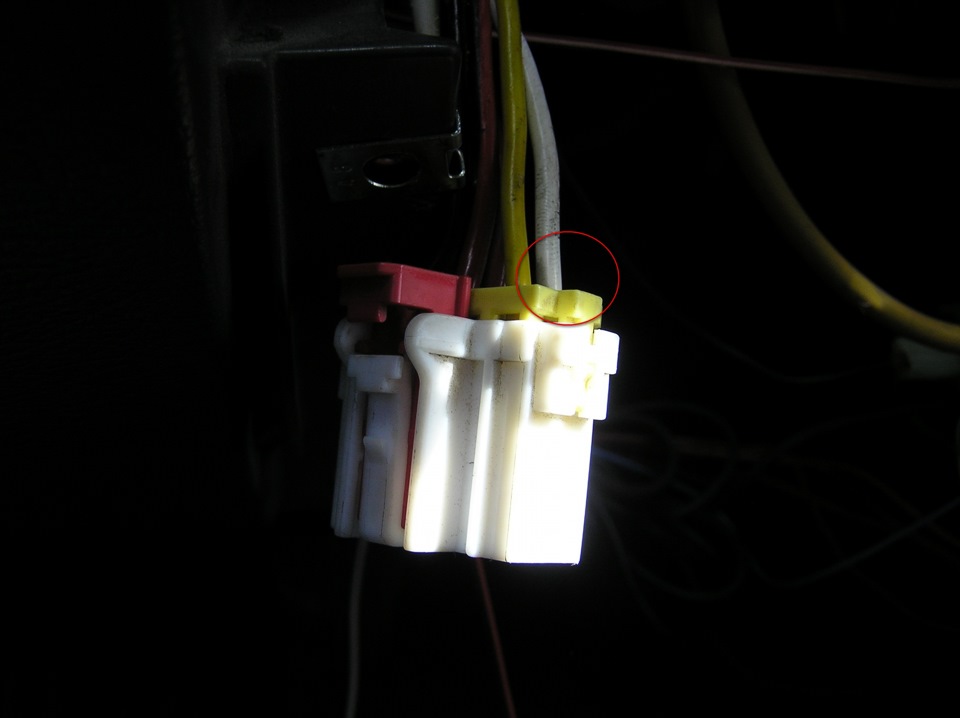

в комплекті — модуль, роз'єм, конектори (зручна штукенція — впершепрацював), і докладна інструкція. Роз'єм на годиннику — білий зкоричневою смугою (сигнальний + гбарити)
роз'єм замку запалювання - білий (сигнальний + 13, 2 В)

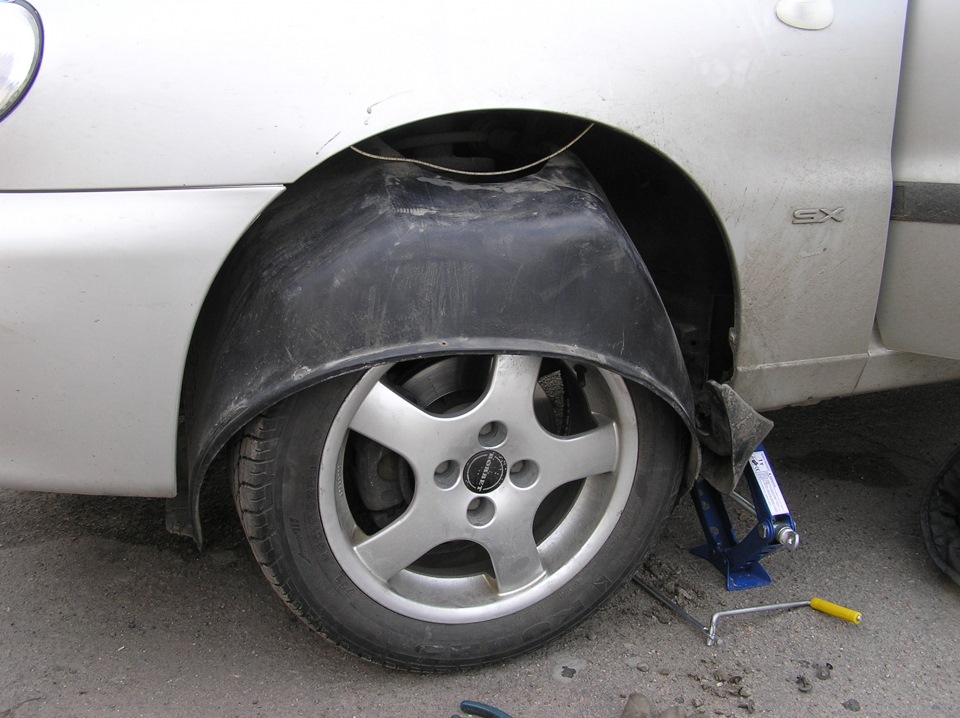

тягнемо провід під капот

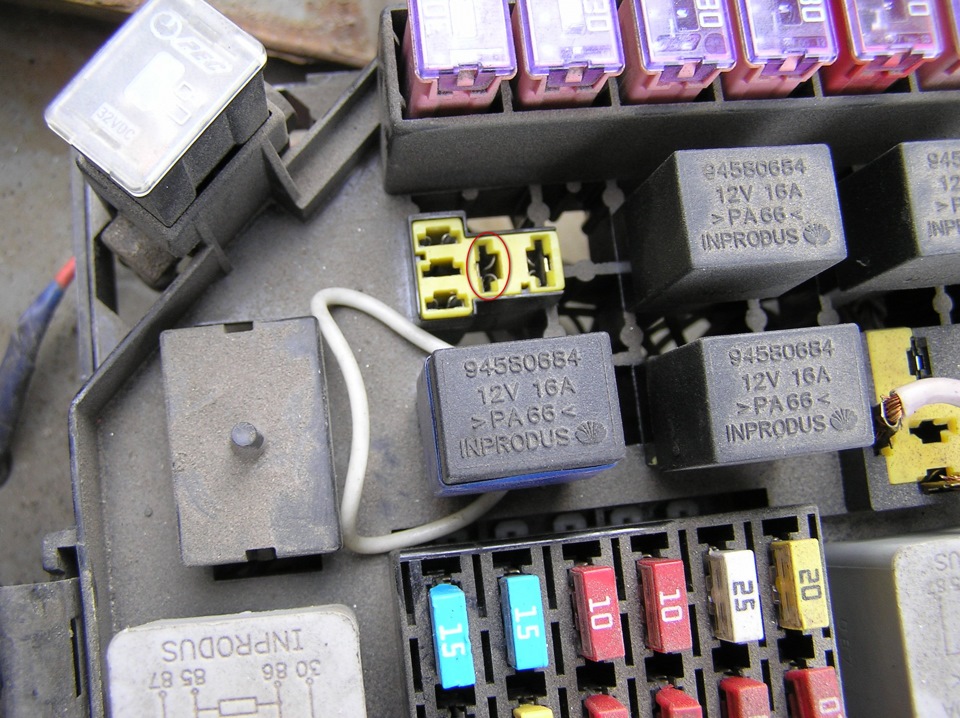

приклад контакту на сусідньому реле — куди треба підключати білийпровід — + вихід з модуля на ДХО
релі ПТФ під крилом де проходить тросик відкриття капота
вид із салону
закріпив тут
кнопка ручника (сигнальний контакт)
готовий результат
І найголовніше неоціненна допомога WerW0LF у визначенні дроту назамку запалення! т.К. Мої пізнання, навіть за наявності схеми, недозволили мені здерти це самому (страшно було накосячити…)
Коментарі20
Ну ось скільки часу вже минуло, відпишись по-чесноку як себе відрекомендував даний контролер і які нюанси були помічені при його експлуатації (може глючив або ще щось)?
по-чесноку - траблів і глюків не помічено ... на приладку постійно загоряється сигнальна лампа включення ПТФ, - візуально завжди включені. нашим ПДР девайс не потрібний ((( якщо тільки не зробити ДХО в бампер або ще кудись як з заводу (є 3 варіанти, ...
я ж тобі казав - безглуздя, тому що у ланоса із заводу ДХО немає, а то що ти поставиш за бажання будь-який мент забракує (у нас з навісними ДХО штрафують). Один варіант тільки з ближнім світлом. У тестя знайомий поставив собі - заводиш авто і через к...
На мій погляд, щоб грабувати водіїв, у правилах, як зазвичай у нашій країні, закладена корупційна складова в словах (передбачені конструкцією транспортного засобу). Не знаю, написали розуміючи, що можна причепитися чи просто відстали по життю років н...
І так не так, і так не так ... все як у нас. Але нічого, подивитися )))
Ну я собі теж задумався поставити - тільки ДХО не хочу навішувати, та й протитуманки мені потрібні, от і думаю якщо ближній задіяти?!
Мені ближній не варіант (лінзи), та й електрику економити потрібно, а діоди для цього саме воно
А якщо на ближнє світло фар підключити замість ПТФ - і закон не оскаржить, а то на зразок ПТФ без ближнього не можна використовувати?
Це тимчасове рішення - там будуть діоди. Якщо будуть питання встановлюю окремо ДХО. Мені важливим був контролер і його правильна установка. Зараз просто його тестю ... Поки все подобається )))
Дякую, 5 годин провозився.
Залік ... молодець
Хороша робота! Собі сьогодні теж поставив DRL окремі, тільки часу підключити не вистачило.
я вже місяць цю ідею виношую… і ось настав час)
Ну прикольно вийшло, все вимикається, включається. Акумулятор ну ніяк не розрядиш, на відміну від рідного підключення ПТФ. Колись залишив машину на 5 хвилин з габаритами, приходжу, заводжу, а вона так неохоче жу-жу-жу, але завелася.
так, не приємно вийшло, але я потім діоди в них поставлю ...
У мене такий точно контролер, так ось з появою його та його включенням радіо не приймає сигнал, тобто він дає якісь наведення. Напевно поміняю його на інший, планую купити новий на сайті автофішки. Звичайно ціна трохи більша, але вони гарантують , що...
радіо не глючить… начебто…
Модуль не може давати жодних наведень тому, що не працює ні на яких частотах і нічого не випромінює, у нього немає ШИМу, стоїть звичайне реле. Може у Вас проблеми з підключенням, хоча не знаю як його можна підключити, щоб були наведення .. Як підключ...
У мене немає проблем з радіо)
Гарна доробка! Я сам чекаю коли закон набуде чинності, туманок у мене на машині немає, але читав що протитуманки за законом можна буде включати тільки по туману, але не як вдень або вночі.
