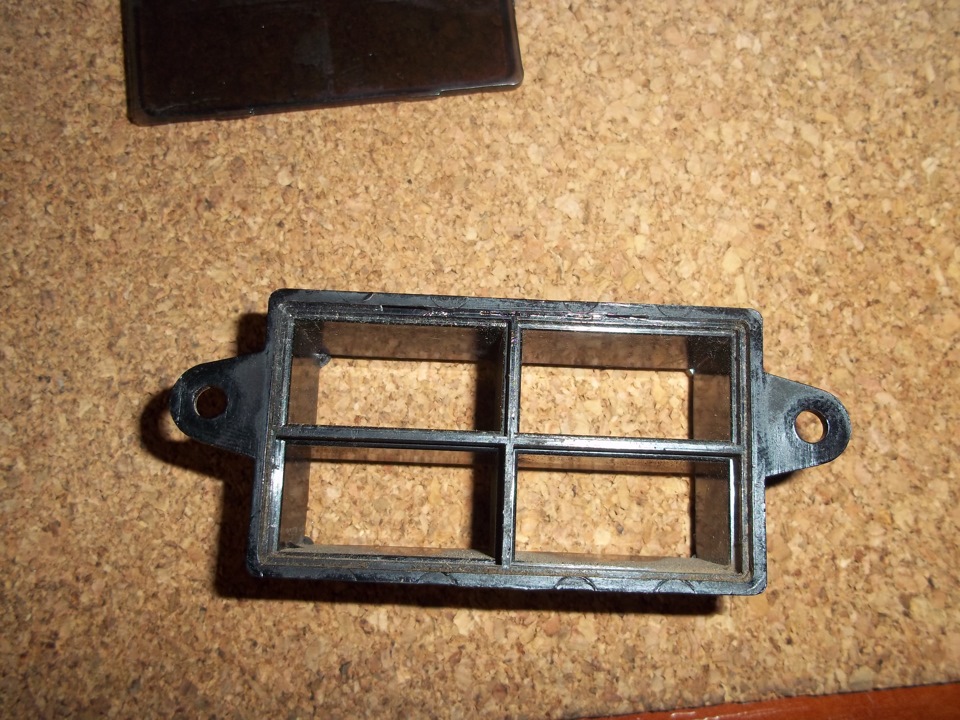

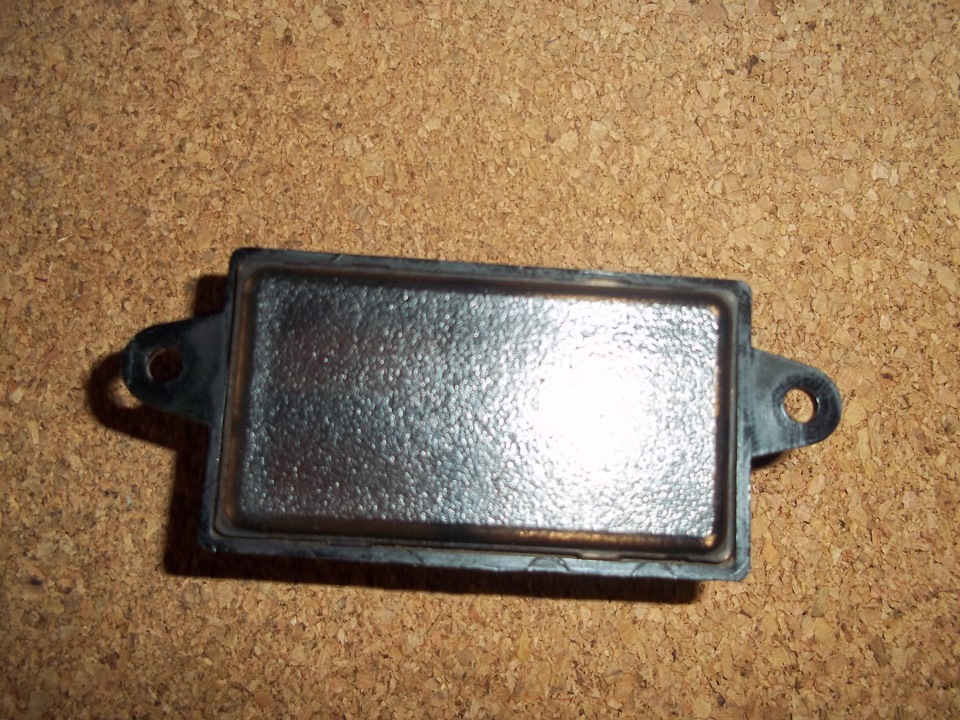

Помінявши проводку я натрапив на таку делемку) Справа в тому що намоїй старій проводці в блоці контрольних лампочок було лише трилампочки, а в новій п'ять. Звичайно можна було і тк підключити, алемені захотілося все-таки більше інформативності) Пройшовшись поринку виявилося що такого блоку ніде немає! > Вигляд зсередини)Цей хрест я акуратненько вигріб.

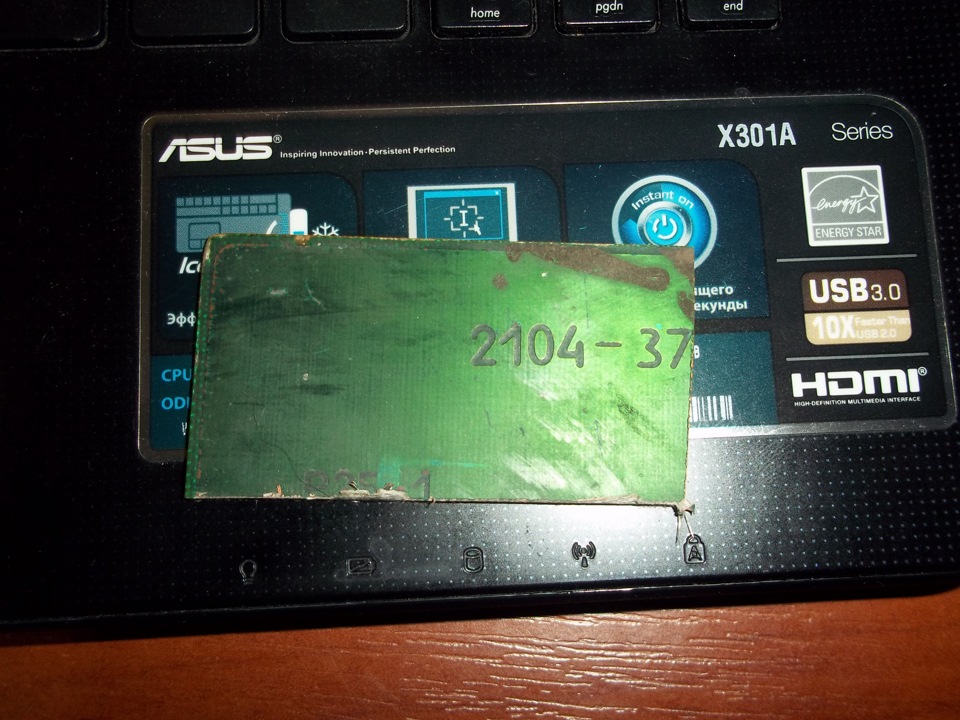

Знайшов стару плату з лівого заднього ліхтаря і вирізав шматочокдля примірки)

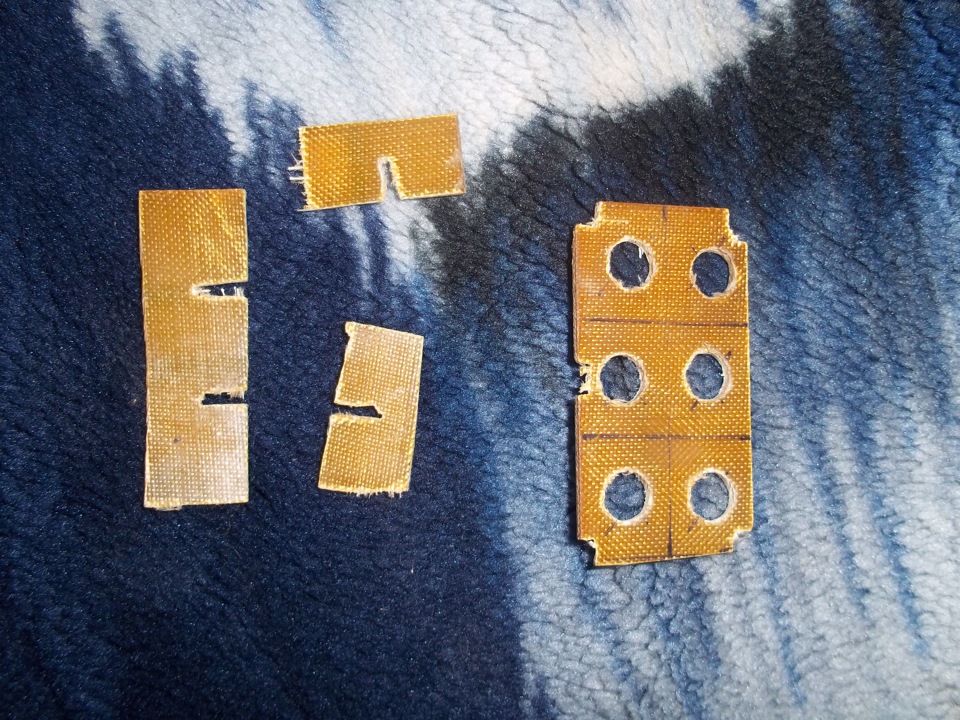

Приготував цей шматочок, а також наробив перемичок

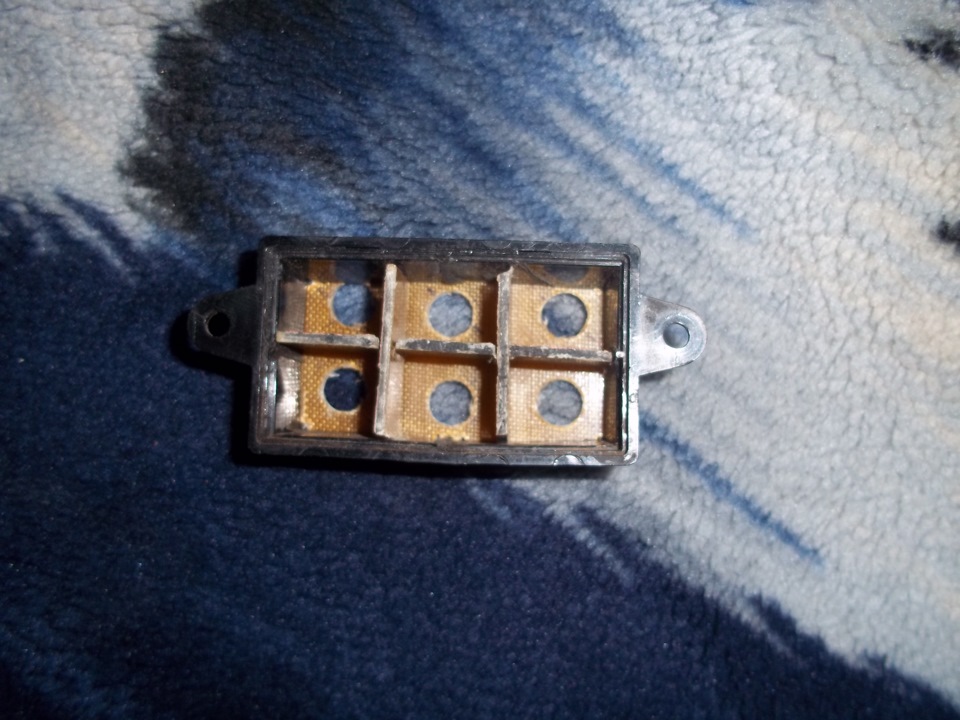

Зібрав, подивився, проклеїв перемички.
Причепив патрончики з діодними лампочками.
Приміряв)
Вигляд ззаду.
Заготовив матриці.Перебирав між різними варіантами, але все односподобався більше інверсний варіант (той який посередині).> Сфотал Прошу вибачення за якість, фотик у темряві нефокусується до ладу, але насправді змориться добре! Повірте мені наслово)))
Коментарі8
На мою думку ти якийсь раритет розламав, я таких не бачив ніколи) А ці індикатори шестизначні продаються в магазинах за недорого.
Ну я у своїх магазинах (близько) питав, немає ні в кого...
Даа бачив таку штуку, цікаво пристосував!)))
А як підключив їх можеш схему показати?
Я користувався цими) https://megadriver.org/p636126-zamina-provodki
Взагалі там тільки додається сигнал підсмоктування та обігріву заднього скла. На підсмоктуванні поставив кінцевик (то маса) і полюс за схемою, або звідки можна з-під приладки (діоди все одно багато не тягнуть). А на підігрів скла плюс береш від вимик...
Дякую за підказку .
Завжди радий) Удачі!
