Мегакрута сигналка Pandora DXL4790 в Ланос. Електрика - частина 1.

Настав час написати про електрика і електроніка. Мене давно мучиладумка про заміну слабкої, нефункціональної сигналки sheriff zx-710, яка дісталася мені з авто. Але треба було пристрій, який крімОхоронних функцій може ще багато чого.Тут вибір або Starline абоPandora.Почитавши, подивившись всякі видосики, душа лягла доPandora.Почав вивчати.Але хотіла була щоб був і брелок з LoRa і 4Gі GPS.Тут вибору сильно небуло.Але $100/годину (як деякі) я незаробляю.А річ реально дорога.Монітору ціни, якось на вихідних, на130.Ком.Юа була дуже велика знижка, щось в районі 35%., черезкілька днів - вона у мене.Ціну не вказую, кому цікаво сам знайде.Наданий момент розстрочка вже закрита, так як покупка була щевлітку.

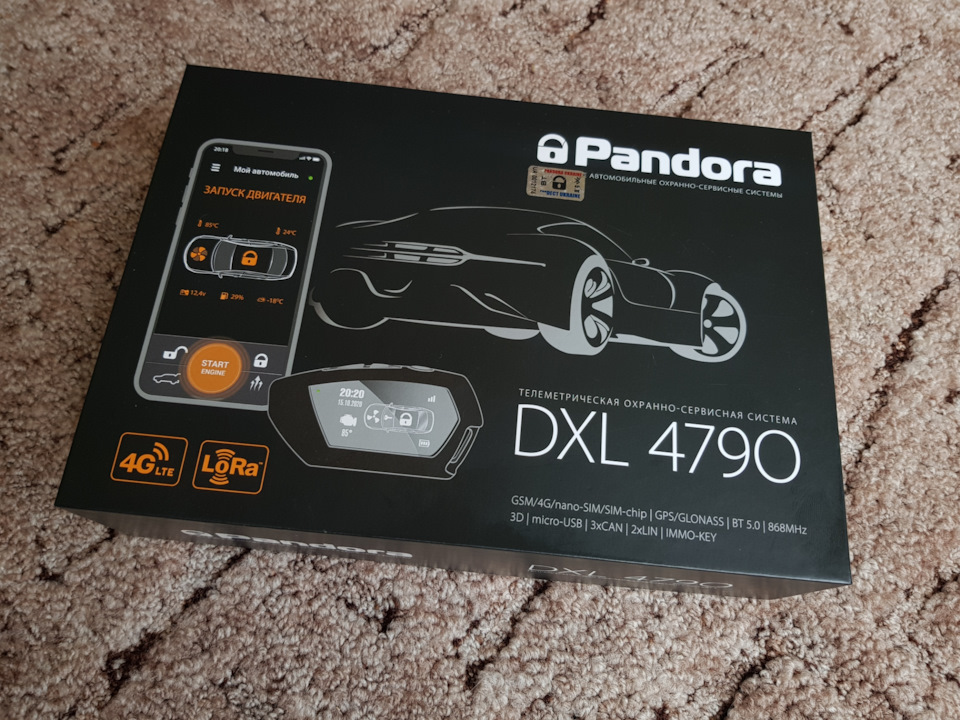

Так, уявляю - Pandora DXL4790. ЗРОСЛА СИГНАЛІЗАЦІЯ!
DXL4790

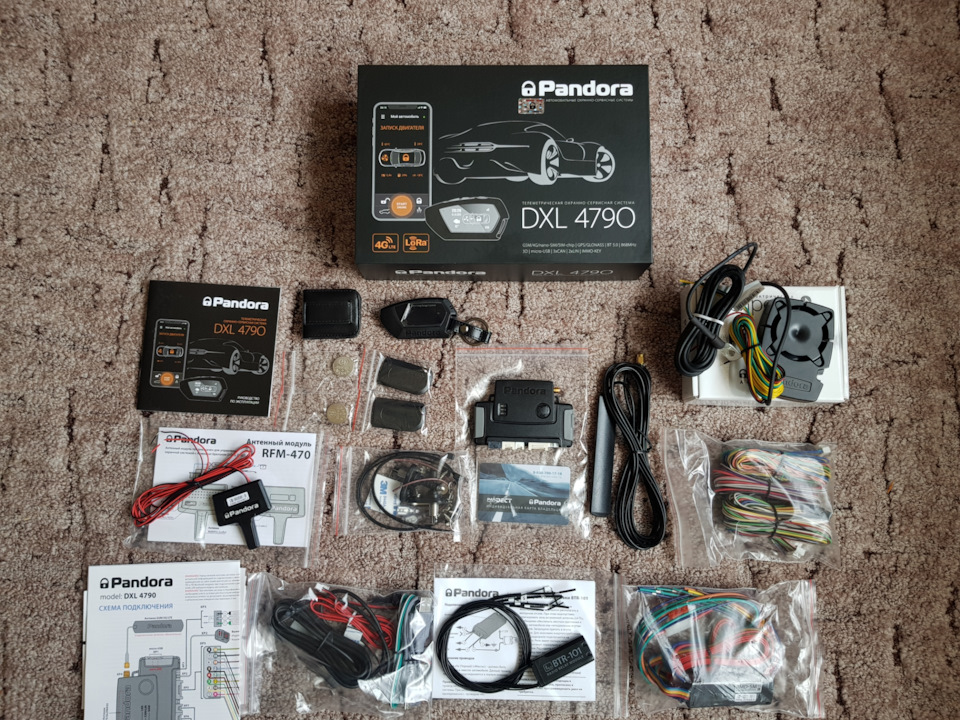

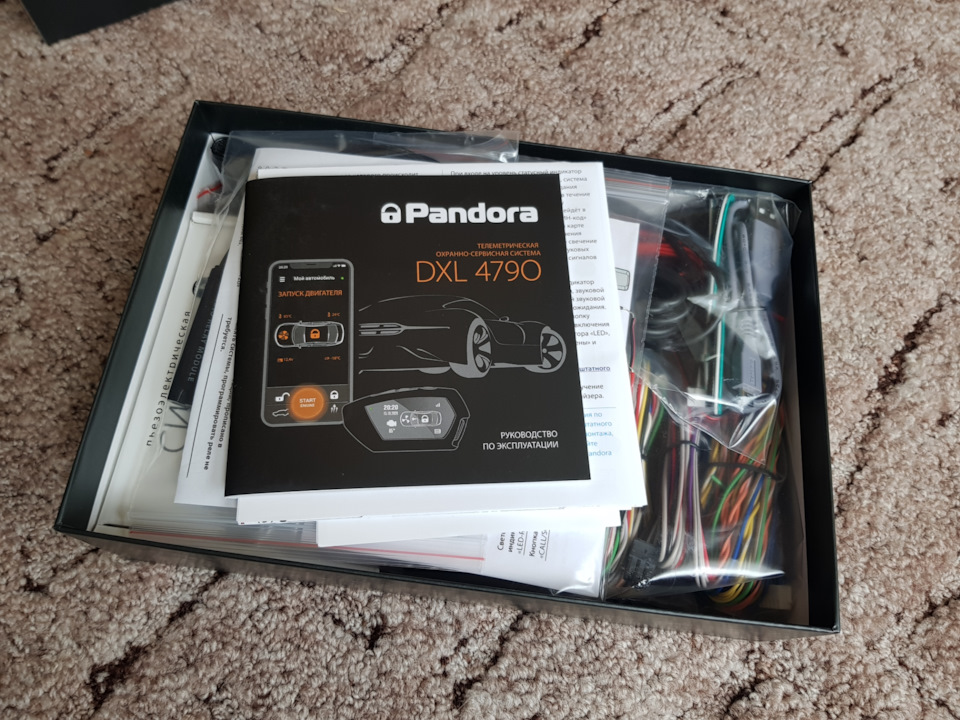

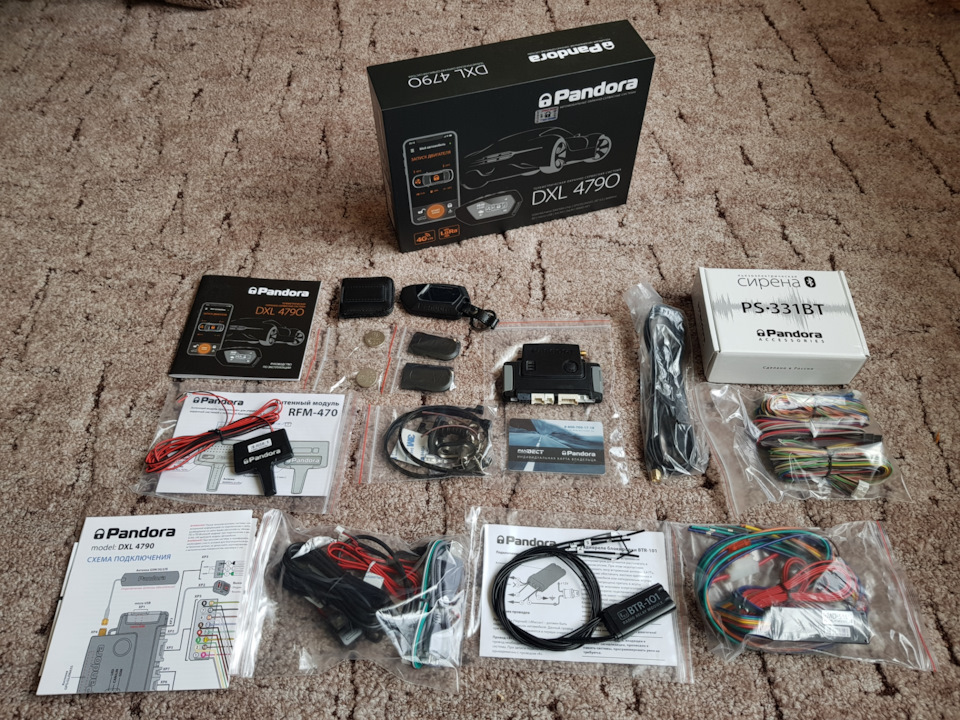

Дивимося вміст коробки:А ось що всередині

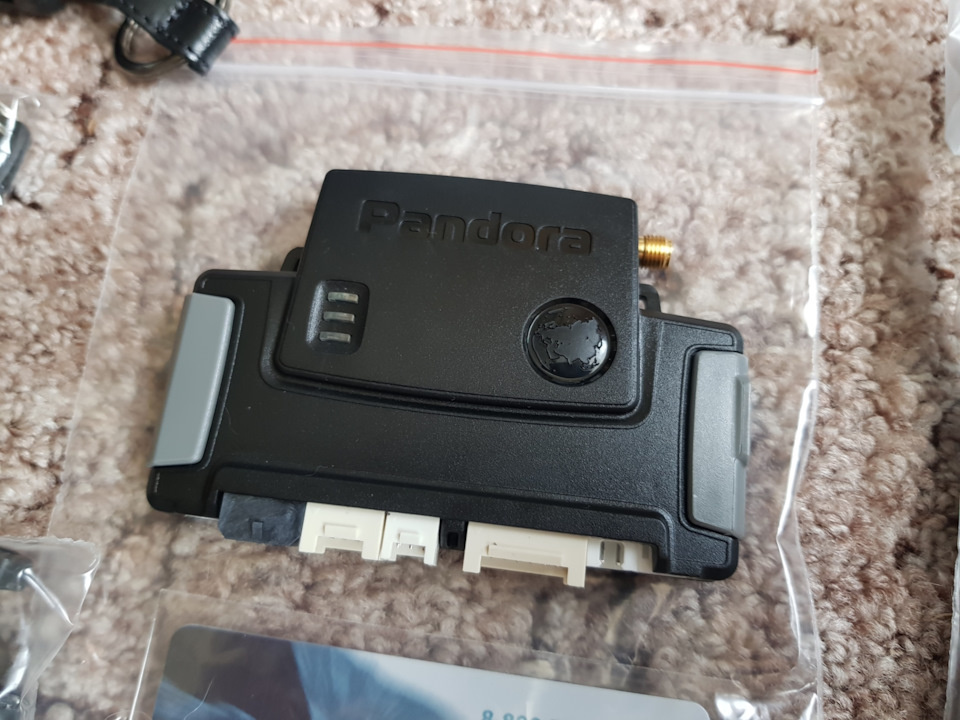

Базовий блок - серце всієї системи. Дуже компактний іфункціональний:На борту bluetooth 5.0. Є вбудована eSim, алеросійського оператора, що мені не котить і є місце під micro чиnanosim (вже не пам'ятаю). Щоб працював gsm і 4G є зовнішняантена:
Антенна

Так само зліва на фото — картка з індивідуальним не зміннимпін-кодом і номером вбудованої сімки.
Далі бачимо брелок D043 і дві мітки, а так само батарейки і чохолдля мітки на пояс. Брелок має вбудований акумулятор, оснащенийдисплеєм Oled. Є три кнопки, але при поєднанні натискань отримуємодосить велику кількість функцій. Плюс є вбудоване широке меню.Брелок працює і по BT і радіоканалу LoRa на частоті 868Мhz. Але дляйого роботи з сигналкою використовується зовнішня антенаRFM-470:Антенна має тільки 2 дроти живлення, так як з базою вонапов'язана по BT. На модулі є кнопка sos або valet (кнопка valet єтак само й окремо), індикатор кнопки та з зовнішнього боку написPANDORA, який блимає, коли авто в охороні. Дальність зв'язку доситьвелика - 2 з лишком км брало на тесті. Блок був включений вцегляному будинку, а я катався на авто і пробував скільки тягне 😀.> З назви зрозуміло, що так само працює BT. У сирени 4 дроти - 2дроти харчування, 1 до кінцевика капота і один налаштований.Кричить сирена високим тоном, але є можливість змінити тон. RDM-5M, релейний модуль, який допоможе реалізувати автозапуск і Start stop.Скажу на перед, як силовий, я його не використовую. BTR-101, модульдля прихованого монтажу, розриває/замикає ланцюг, якщо помічено рухавто у охороні. Комутує до 10А. Так само працює з BT. Можнарозмістити де завгодно, аби було живлення.
Ну і купа дротів для з'єднання:А також для капота і багажникакінцівики та хомути:Втім, подивився на все це і взявся за справу.Спочатку треба зрозуміти, як воно працюватиме. Для цього на століпобудував цілий випробувальний стенд:Все побудовано на вимикачах ісвітлодіодах, яких було куплено чимало, тільки для цих цілей. Потімпочав трохи розширювати схему. Додав одне реле центрального замкувід Бемчика.

Ось таке прийшло реле з якимись дивними проводами
Одне реле ЦЗ у тесті
Два світлодіоди показують статус ЦЗ

Потім прочитав, що можна організувати двоступінчасте відкриттязамків і знову у Бемчика замовлено ще одне реле. Так само буликуплені три сенсори Starline EC1, для реалізації безключовогодоступу в авто:Фото з нету, свого не зробив Сенори спрацьовуютьчерез 3-5мм перешкоду, головне, щоб не метал.
Так, як авто аналогове без будь-яких Can/Lin, то каналів невистачило на хотілки і вирішив розширити за допомогою блокуDI-04BT.

> DI-04BT

Фактично, це блок для ключа з іммобілайзером, його ховають у ньому, але тут є ще 5 каналів для розширення функціональності:

Блок DI- 04BT всередині, фото не моє Є 5 реле - 3 реле (R1-R3)комутують тільки NO, 2 реле (R4, R5) працюють і на замикання і нарозмикання. Є ще вихід 3.3 ст. Реле маленькі, їх достатньо длякомутування сигналів, але не силових ланцюгів.
Так, як дуже подобається функція START-STOP, а Pandora даєможливість реалізувати, то вирішено це впровадити в Ланос. Булакуплена на Olx кнопка від Toyota або Lexus:Ось такий роз'єм требабуло знайти Як же вона приємно натискається. Не порівняти зкитайською. Кому цікаво, що всередині:
Плата і котушка іммобілайзера
Два помаранчеві світильники

Якщо будете купувати кнопку, купуйте тільки з фішкою. Китайціповністю охр ... Нілі і здерли з мене майже $ 10 за маленькийроз'єм. Купував тут:
aliexpress.ru/item/1005001948745108. html
Для підключення достатньо 4 дроти, 2 з яких мінуси:

Розпинування та підключення
Запчасти на фото:270000
Так а з фішкою прийшла партія різних роз'ємів та іншого зChina:
Китайські подарунки і не тільки

Коротше, все підключалося, перепідключалося, програмувалося дужедовго, близько двох місяців . На форумі Pandora неохоче допомагаютьіз програмуванням, посилають до установників. На вивчення пішлобагато часу, тому що я не пов'язаний із цим взагалі. Дещо знаходивна драйві, але про це в наступних записах, а також схеми, таймерніканали — я не жадібний, може комусь допоможе. Далі буде...
