Переробка шупуповерта Bosch PSR-1200 на літій-іонні акумулятори

Запчасти на фото:L11600

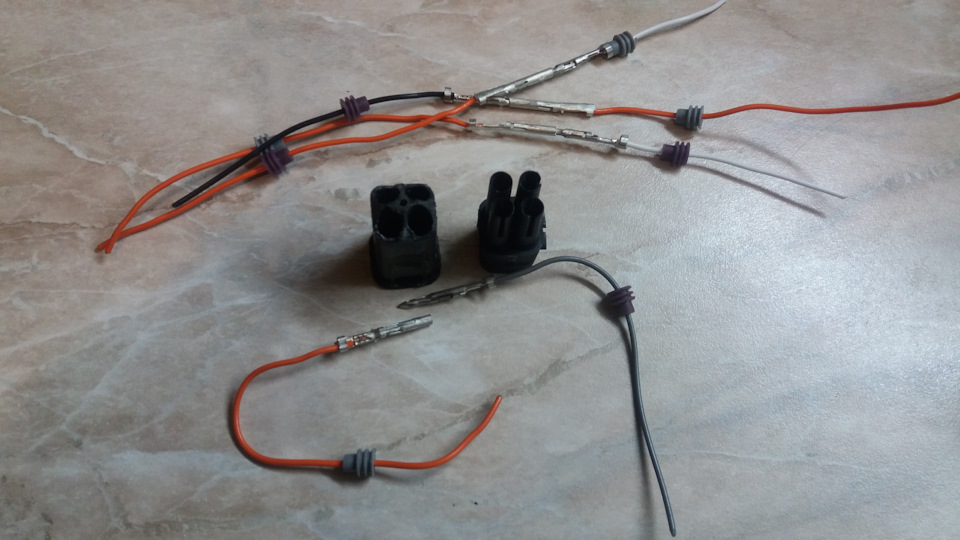

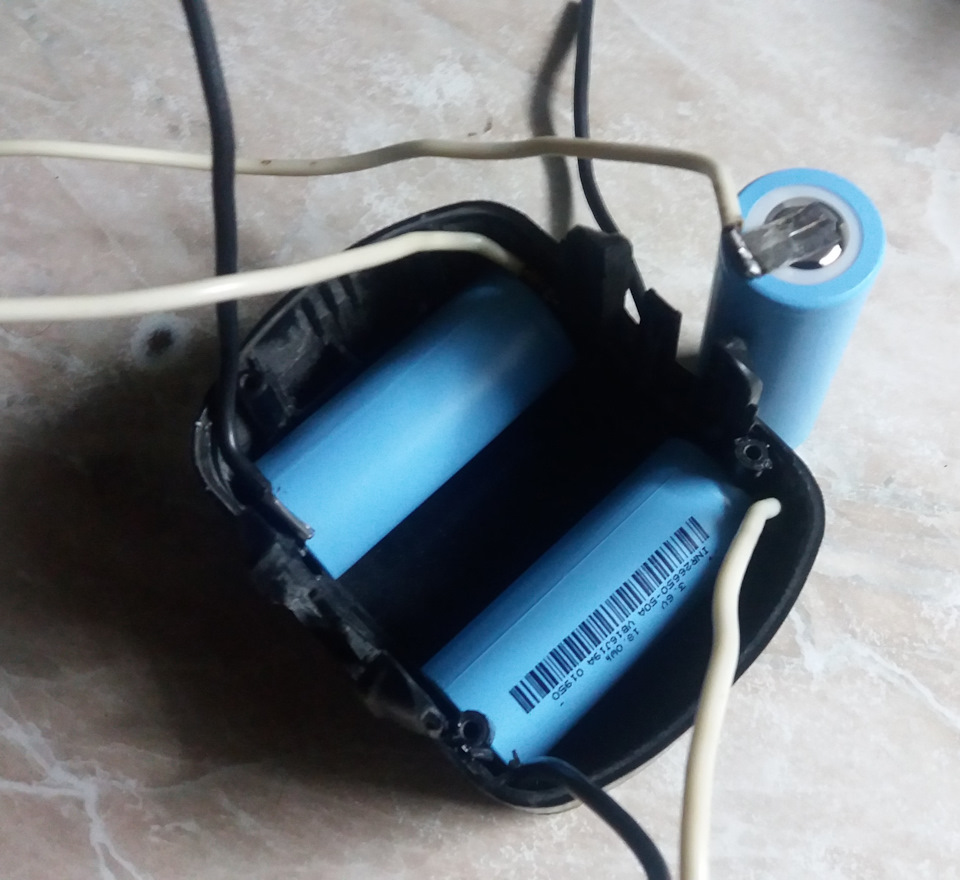

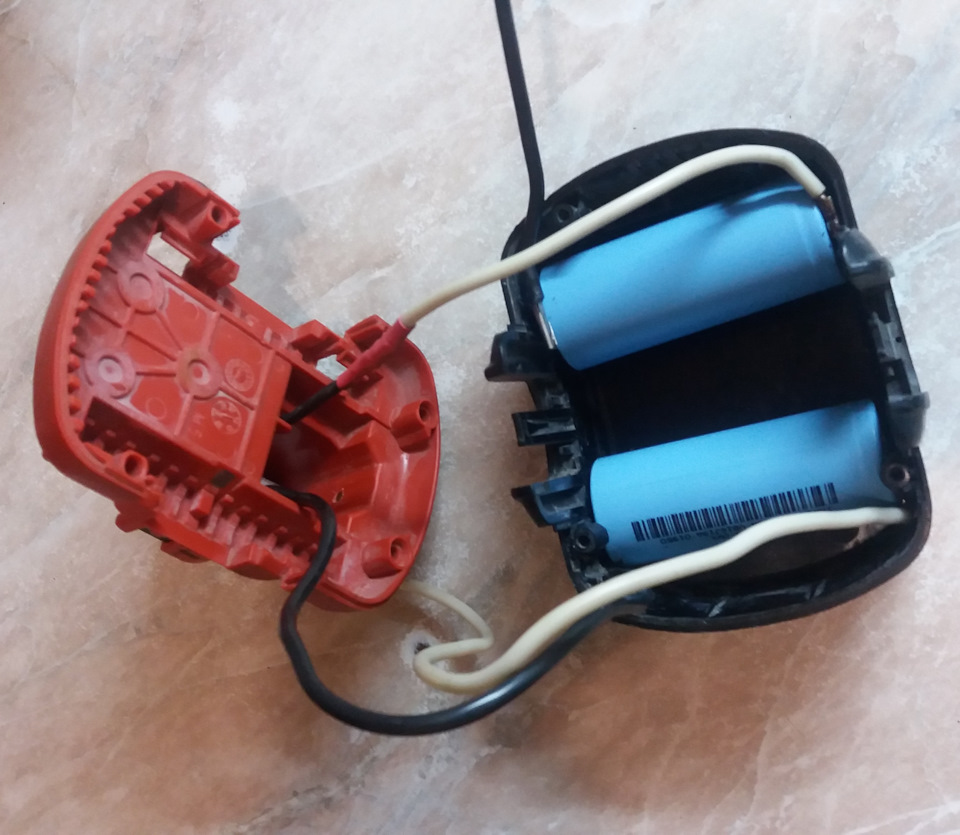

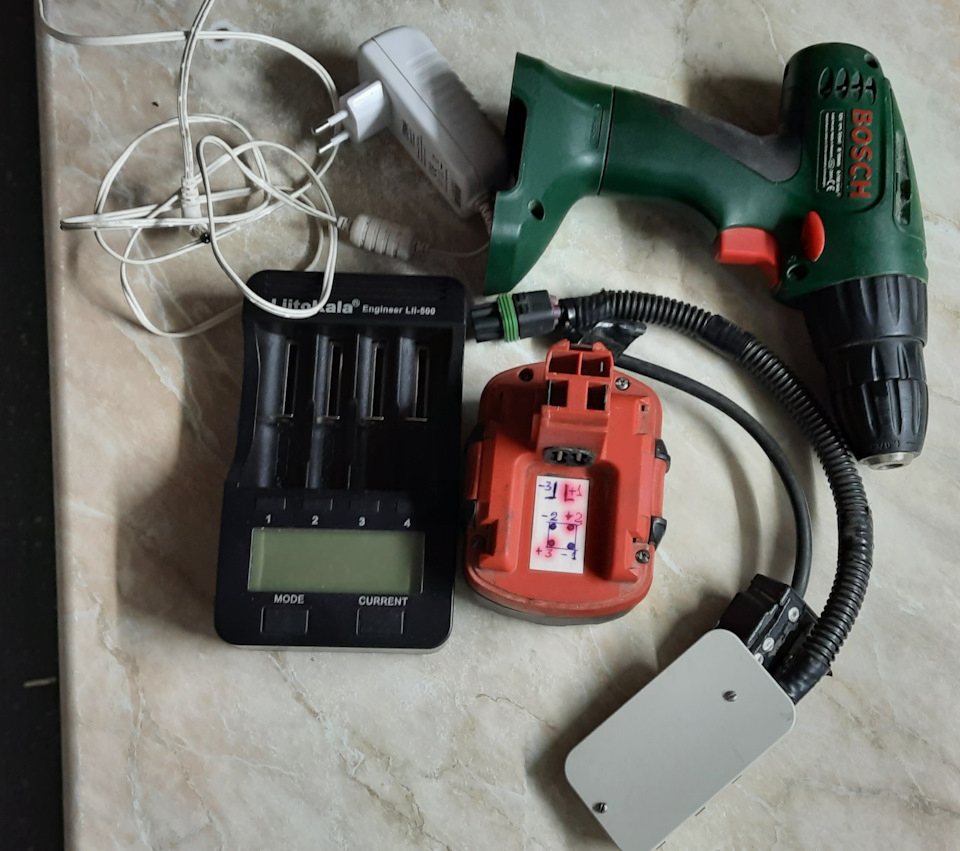

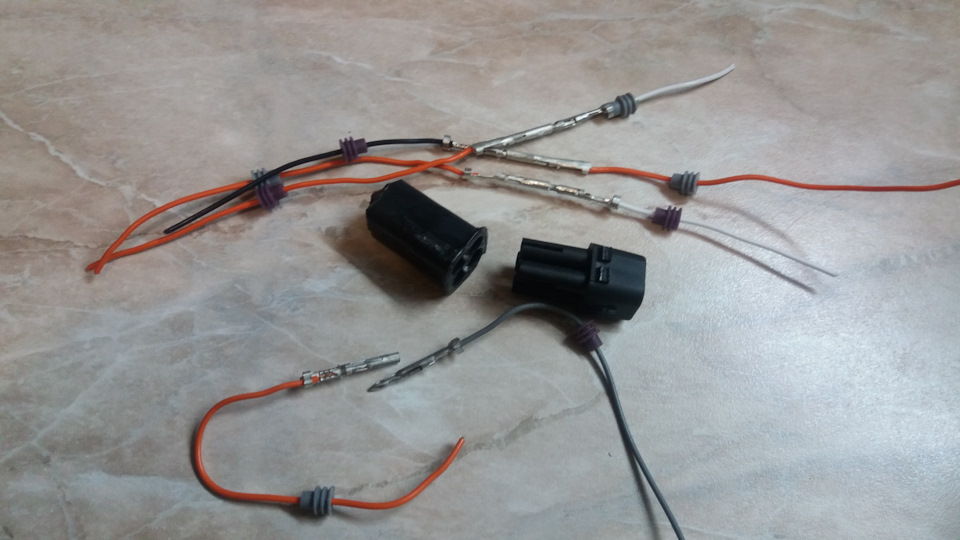

Сьогодні запис не про машину, а про інструмент — а точніше пропереробку шупуповерту Bosch PSR-1200 на літій-іонні акумулятори. Єу мене такий шурик вже більше 7 років - дуже класний, потужний ізручний, ось тільки здохли в ньому рідні нікель-кадмієвіакумулятори... Новий нікель-кадмієвий акумулятор коштував близько20$, як і пересипання нових банок у мій старий корпус, тому вирішивспробувати перевести інструмент на літій. -іонну "тягу". ФункцієюPower Bank (20 $) і роз'єм лямбди ВАЗ (2, 5 $) Щоб не морочитися зконтролем заряду кожної банки (а для Li-ion акумулятора це важливо)- вивів кінці кожної в окремий роз'єм і через самопальнийперехідник тепер можу заряджати все відразу одночасно.В батареюбанки з'єднуються двома дужками з нерж.Дроту відповідного діаметра (для зарядки їх просто треба витягти з роз'єму). Приємним бонусом єфункція зарядного пристрою Power Bank без увімкнення в мережу 220В- при під'єднанні до нього акумулятора у нього з USB виходу можназаряджати мобільний. Єдиний мінус - слідкувати за розрядом батарей, т.К. Вони безповоротно вмирають при падінні напруги нижче 2, 75В (ятак занапастив кілька штук) - але тут все просто:якщо відчуваєш, що "шурик" втомився - значить треба його зарядити, а не "дотискати довідключення"... Заряду вистачає на 1, 5 дні інтенсивної роботи -крутив ним сотнями шурупи 35мм в ОСБ 12мм + крокви на даху площею110кв.М і в цілому дуже задоволений! Дана переробка можлива саме з12В шуруповертом з банкою акумулятора на 14, 4В (саме такий я колисьприкупив собі б/в за 25$, про що жодного разу не пошкодував) — донеї ідеально входять три акумулятори. Якщо хтось захоче повторити —купуйте елементи 26650 Liitokala Lii-50A 5000 mAh чорного кольору, т.К. Вони виявилися надійнішими за блакитні на фото. Сподіваюся, може кому нагоді.

Коментарі13

Andrei6236611 лист. 2023 р.

Вітаю! Не підкажіть. А якщо я куплю вже готовий літій-іонний акум замість старих кадмієвих, то стара зарядка його так само добре заряджатиме як кадмієві? Або зарядку теж міняти або переробляти доведеться?

stakharkov11 лист. 2023 р.

Доброго вечора. Не підкажу, але швидше за все — ні. Та й готовий літій-іонний акумулятор навряд чи стане в старий шуруповерт — виробнику в цьому сенсу немає. У мене була основна ідея — реанімувати цілком собі робочий інструмент...

Andrii89311 лист. 2023 р.

Зрозумів) Ну там він ідентичний, встане стопудово) Я тестю коротше новий шурик купив з двома акумуляторами, дуже вигідно вийшло))) Не став морочитися))

stakharkov11 лист. 2023 р.

Фото можете викласти?

masjanchik79 серп. 2021 р.

Доброго дня! Підкажіть, а 4 банки 26650 не входять у корпус даного акб?

stakharkov9 серп. 2021 р.

Я не пробував (низ точно немає) - хіба що четвертий увійде в ручку, але тоді кудись треба буде подіти роз'єм і в ньому має бути на два контакти більше

komandor0079 серп. 2021 р.

Роз'єм я не планую робити) встановлю готову плату 4S з аліекспрес, і перероблю зарядний пристрій

stakharkov9 серп. 2021 р.

Можна просто ще з одного акумулятора вирізати верхню частину з денця і приклеїти на своє, щоб збільшити його висоту - тоді точно стануть вертикально. І місце для плати буде. Шурик на 16 вольт?

komandor0079 серп. 2021 р.

Збільшувати висоту акб точно не буду) по-перше красиво важко зробити, по-друге зручність використання інструменту я думаю постраждає. .

stakharkov9 серп. 2021 р.

Думаю, що не варто піднімати напругу - він і на 3-х добре крутить, а на 4-х швидше мотор накриється. У мене сам аккум був спочатку на 14,2 В - і це було зайве, а 16В взагалі перебір більше 30%

komandor0079 серп. 2021 р.

Напевно, погоджуся з Вами, коли міняв моторчик - втомився знімати шестеню з осі. Повторювати це не дуже хочу

stakharkov14 січ. 2021 р.

Захисна плата 3S/4S 40A/60A 18650 BMS, для зарядки літій-іонних батарей - але у мене немає проблеми із зарядкою (цим зарядне займається і контролює кожну банку окремо). Ось якби був контроль розряду... Крім цієї плати все І потрібно спеціальний заряд...

mp1239014 січ. 2021 р.

Плата bms на багато спрощує переробку Шурика на літій. 115,39 руб. | /14,8 В/16,8 В з збільшувачем/балансиромa.aliexpress.com/_AtV0QD
