Всі вихідні пройшли з паяльником наперевагу! Результат перевершивусі очікування. Вийшло ще краще ніж думав! ) Не дарма сидів зпаяльником до 6.00 ранку.)
Весь процес представлений у фотозвіті!
Сталося все так:

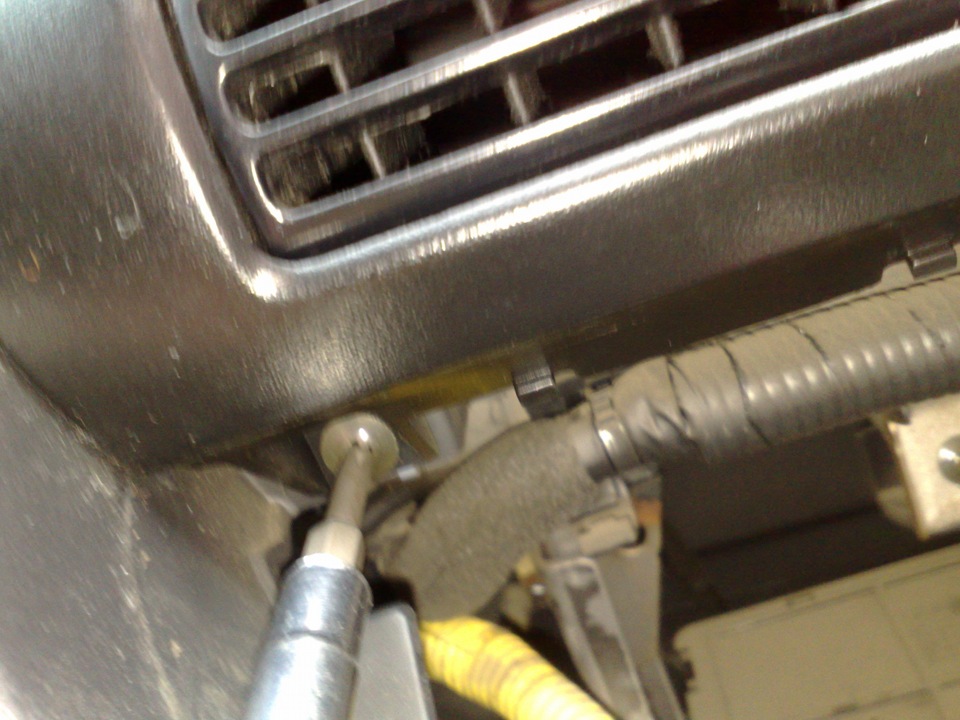

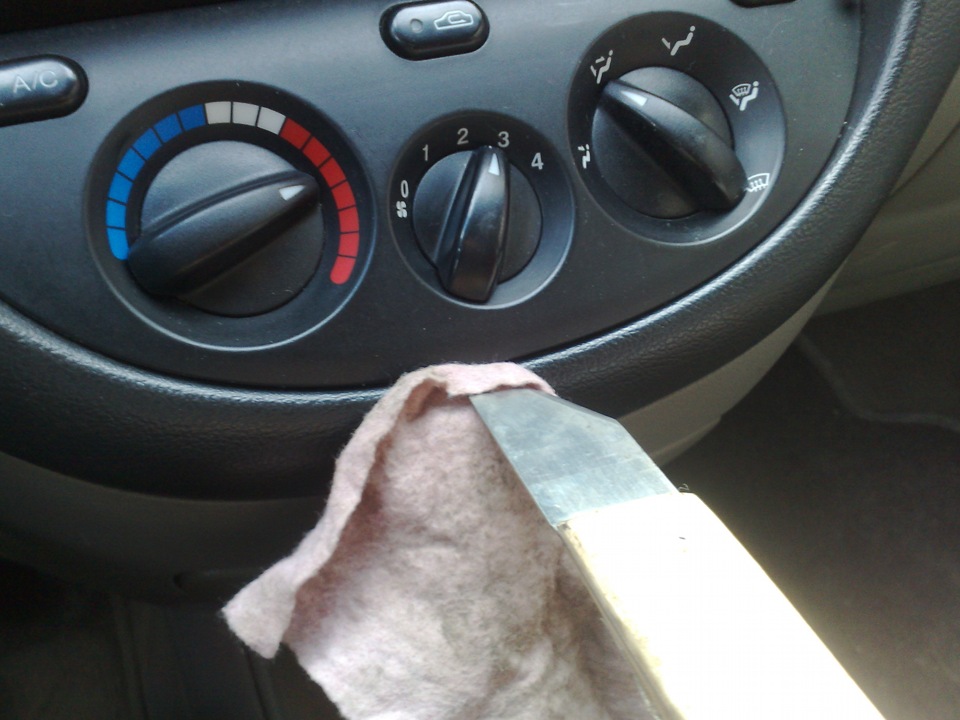

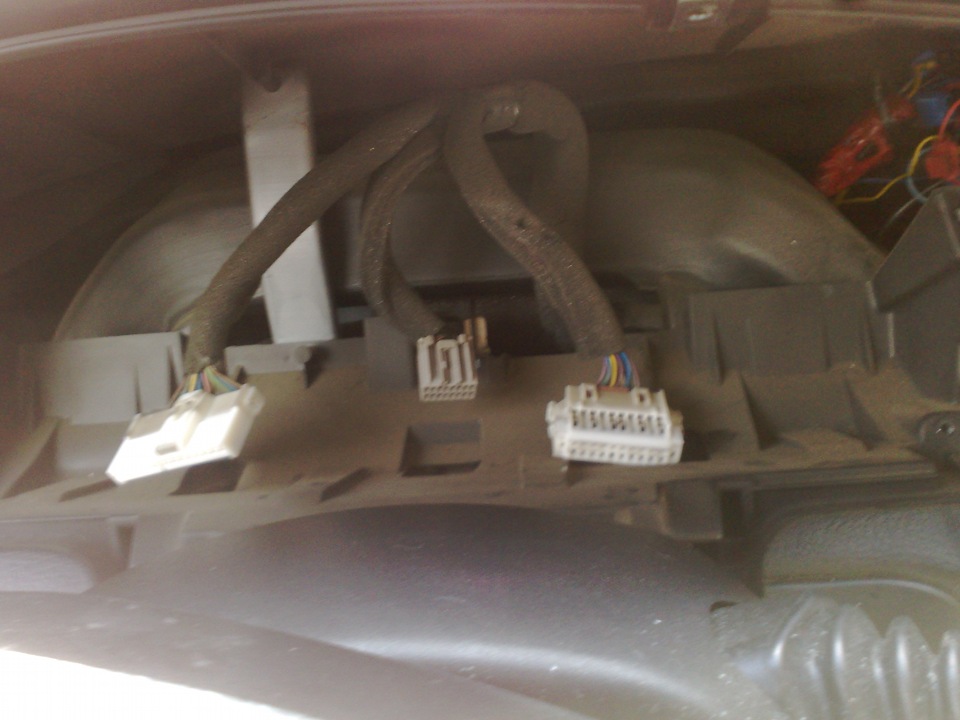

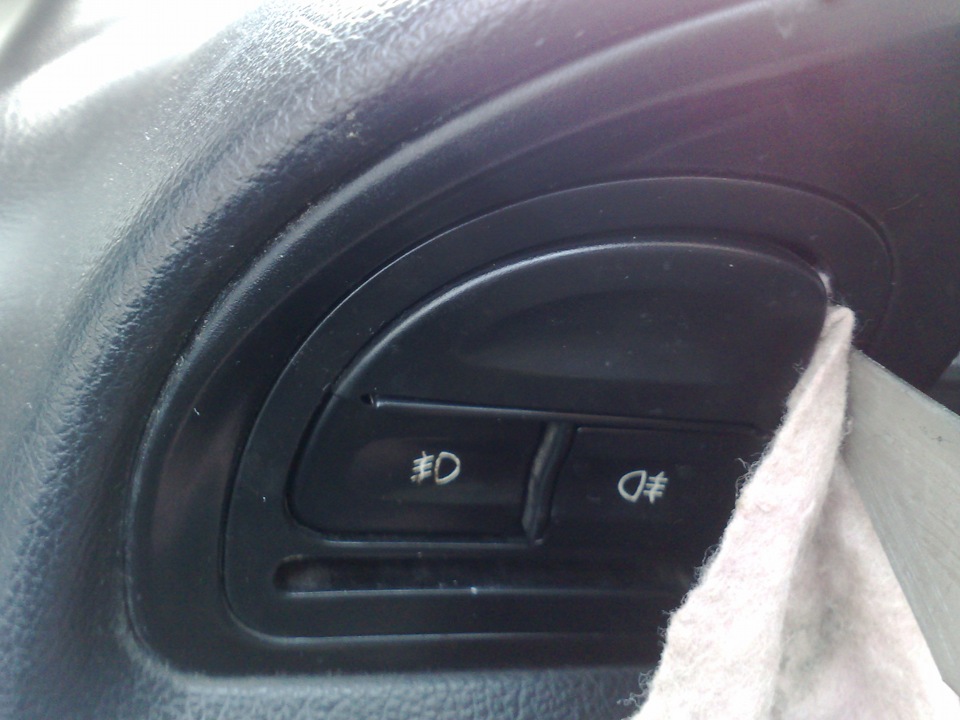

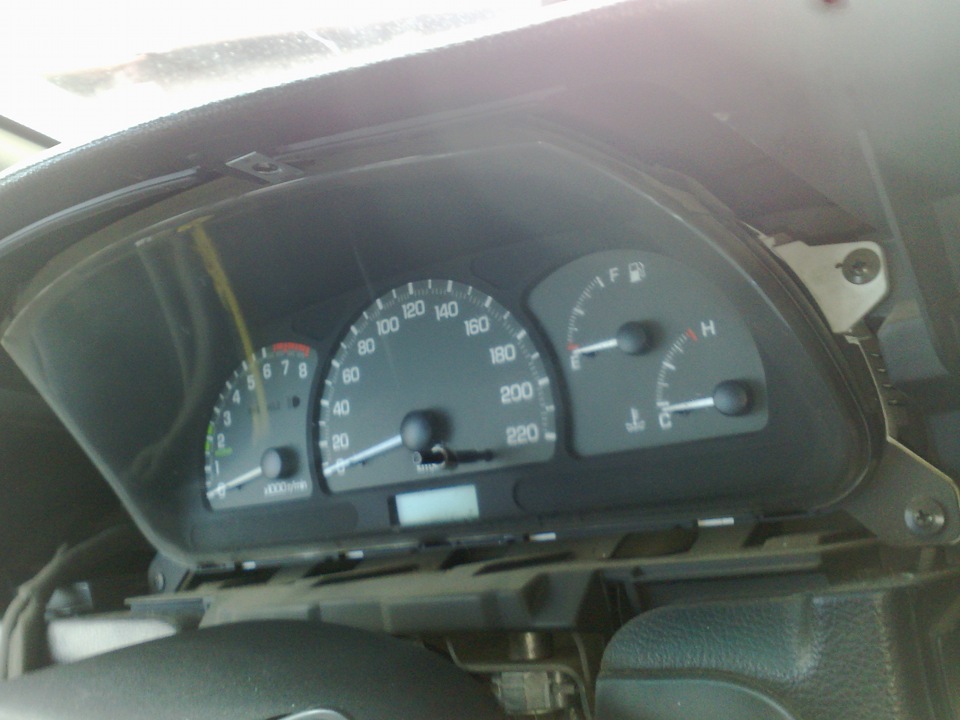

1. Розібрав підлогу торпеди і дістав панель приладів. (процестривалий і втомливий, тому що постарався нічого не зламати)
2.З'ясувалося, що в щитку є кілька вікон контрольних ламп Колипоставлю фаркоп, задіяю відповідну лампу Ще 2 віконця, призначенняпоки не зрозумів (на фото:як фара з крапками і циферблат)
3. Все це господарство було принесене додому і розібрано догвинтика, стрілки приладів були зняті, попередньо відміченіпосадкові місця на малярці олівцем, шкали виявилися приклеєними ідовелося повозитися з кнопкою скидання сут.Пробегу. Відкрутив скло, до якого приклеєні шкали і витягнув кнопку.
4. Здивувався тим, що відбувається, і планами, як це все втілити вжиття.
5. Розрізав світлодіодну стрічку на шматочки по 3 діоди, спаяв іприкріпив до основи. Пізніше довелося кілька цих елементівпереклеювати в середину приладів, під вказівник температури іспідометр (ліву сторону)
6. Виготовив подіуми для підсвічування стрілок зі старої кришкибатареї мобільного телефону (виявилася відповідна пластмаса).Просто вирізав ножицями і проколупав отвори, щоби щільно одягалисяна вісь стрілки приладу. Після цього присобачив холоднимзварюванням по пластмасі діоди з опорами.
7. Вирішив, коли вже зняв панель, заразом і відполірував скло.Шкіркою не зачищав, не було потреби. Просто валялося полірування, що ще залишилося після полірування дверних ручок (коли взяв машинуна них облізла наполовину прогумована фігня (рецоводи зрозуміють), тепер ручки блискучі). Тепер скло блищить!
8. Все спаяв, скрутив і поставив усе на місце.
Єдине не сподобалося, це те, що впхнув червоний світлодіод упідсвічування пробігу ... Пізніше поміняю на більш тьмяний білий.Але це дрібниця, яка не вплинула на загальну радість ні скільки! )Паралельно з установкою панелі на місце, розібрався із підключеннямБК мультитронікс. Але про це розповім наступного разу.
Якщо є питання, всім із задоволенням відповім! якщо когось ценадихне на подібні подвиги.)
Бажаю успіхів!
Коментарі20
Добраніч! А регулятор підсвічування приладової панелі зі світлодіодами нормально регулює?
у мене не працював, тільки з лампами (
Гарно спору немає. Тільки ось заміна світлодіодів, що перегоріли, буде повний геморой.
Думаю діоди горіти так часто як лампи не будуть, швидше станеться якесь КЗ в таких доробках)
Діоди на відміну від ламп бояться перевантажень за напругою. А в мережі автомобіля напруга скаче до 15 В. Якщо вже надумали ставити світлодіоди, то потрібно подбати про стабілізацію напруги, наприклад, припаювати стабілізатори типу КРЕН.
взагалі не зустрічав проблем у світлодіодів таких, навпаки лампи ільча бахають феєрично від стрибків)))
У мене за 25 користування машиною ще жодна лампочка не вибухала.
Я про лампи ілліча впринципі, не обов'язково в автомобілі, у мене в люстрі з січня по лютий за місяць наприклад 13 ламп вибухнуло свічки з 14м цоколем, відколюється колба, падає на кахель під люстрою і в щепаря! Ще скажіть що лампи розжарювання у Вас...
Якщо про лампи на 220 вольт, то тут історія зовсім про інше. Тут погоджуся, що в мене теж вибухали й лопалися вдома. дуже цікавий матеріал, рекомендую подивитися.
Подивився, половина схоже на блеф, але щось у цьому є ясна справа, але справа в тому, що просто здешевлюють виробництво, а як вилазить саме і не треба нікого наймати проектувати поломки, платити за це, заміни метал на пластик і все саме розрулиться. ...
Простий приклад-При вмісті добавки в металі з цифрою 1 він твердий, а якщо добавку зробити з 0.95 він м'який, з 0.98 він деякий час потримається і розвалиться. Ось саме цим і займаються, гарантія закачується і все розвалюється.
метал розвалюється не через добавки, а через херове покриття за херовою технологією фарбування і кривими руками. В іномарках той же метал, у нас була дев'ятка на експорт той же кузов з того ж заводу, але на експорт до Німеччини, інструкція на німецьк...
Все правильно нинішня якість - повний мотлох, а далі ще гірше буде.
красень!
Відмінна робота, руки ростуть правильні. Відон як у Лехуса. Молодця.
Дякую! Так, часто у вікно заглядають водили сусідніх машин. І самому мені ну оооочень нравится=)
контрольні лампи фара з крапками - для штатних ДХО циферблат - круїз-контроль
Дякую, знатиму.
Привіт! Підкажи який алгоритм установки стрілок, що б максимально точно показували? І якщо не важко, більш докладно як робив підсвічування стрілок? скільки смд-діодів на стрілку? з чого основу для діодів робив? як кріпив до моторів? Попередньо дякую!
я приклеїв малярку, відзначив тонким олівцем положення стрілки перед зняттям, зверху і знизу, коли ставив, орієнтувався за мітками. Але насправді, перед зняттям я звіряв свідчення по ЖПСу, спідометр трохи прикручував(показував більше), тому я трохи з...
