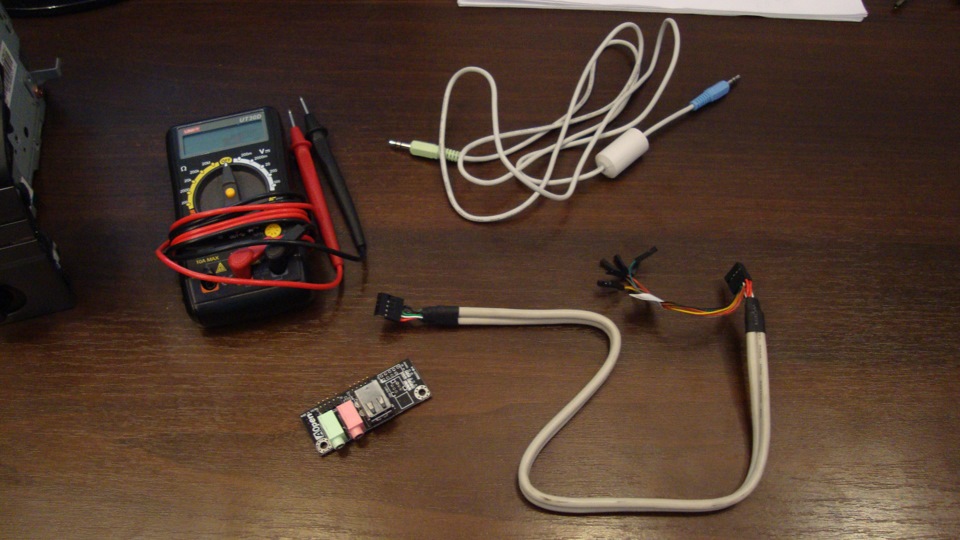

Для роботи знадобляться:

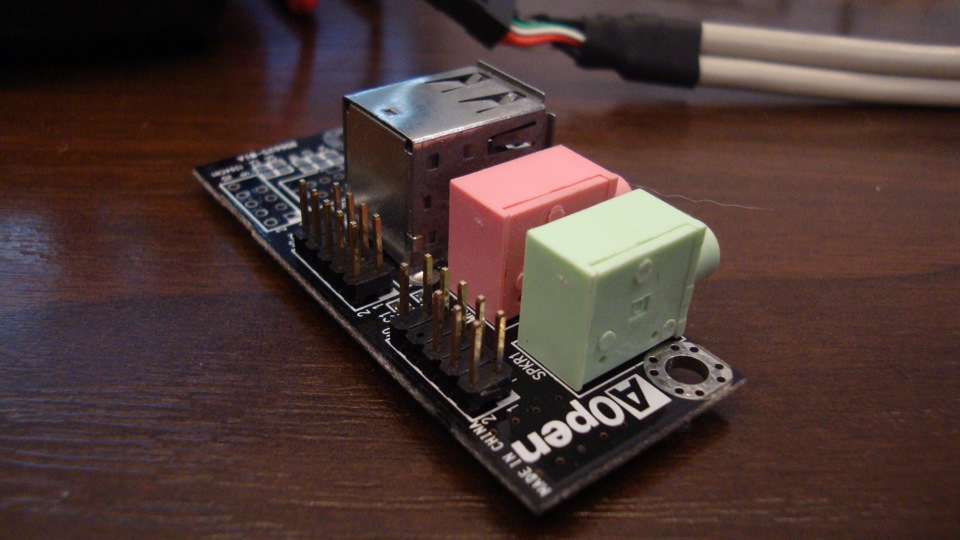

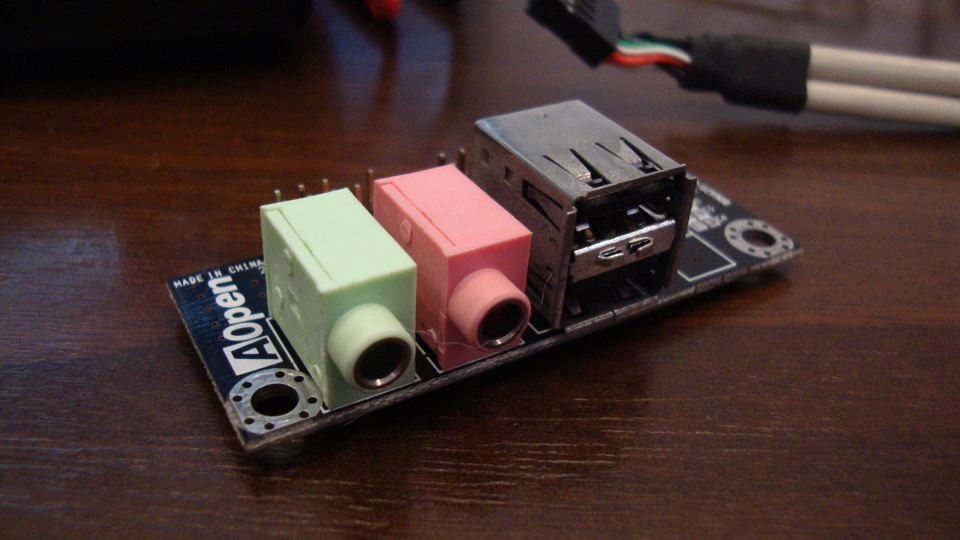

— плата з комп'ютера з виходом на навушники/мікрофон
/>
— кабель з надр компа для підключення плат
— мультиметр
— провід minijack to minijack
— двосторонній скотч
> — стяжки

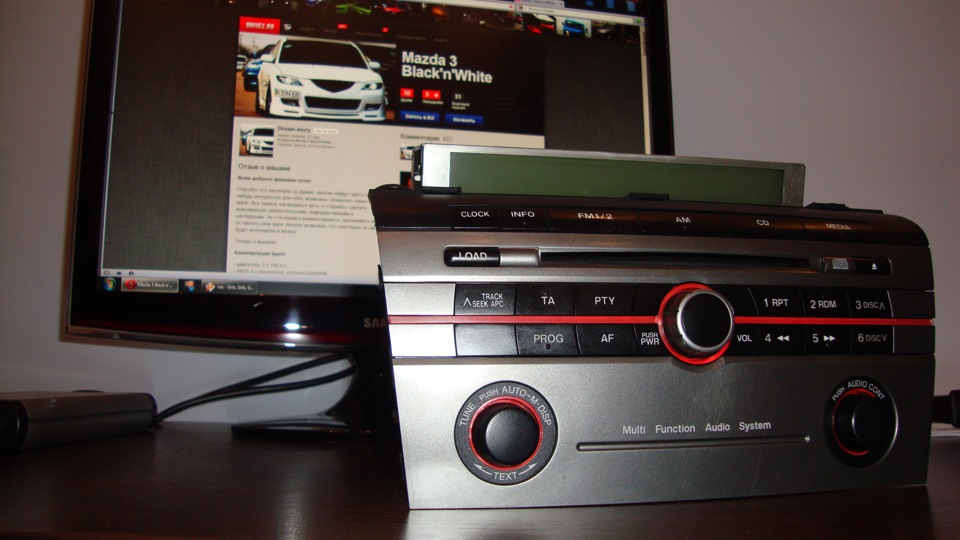

Процес розбирання/складання не описую т.К. Це вже робилосянеодноразово. Гугл в допомогу. Опишу тільки сам процес активаціїAUX-входу. Вигляд магнітоли ззаду, працюватимемо з правимроз'ємом:
> Користувався цією схемою, з тією лише різницею, що пін B(AUX-CONT) я з'єднував з піном H (POWER-GND), але суті це незмінює:
<

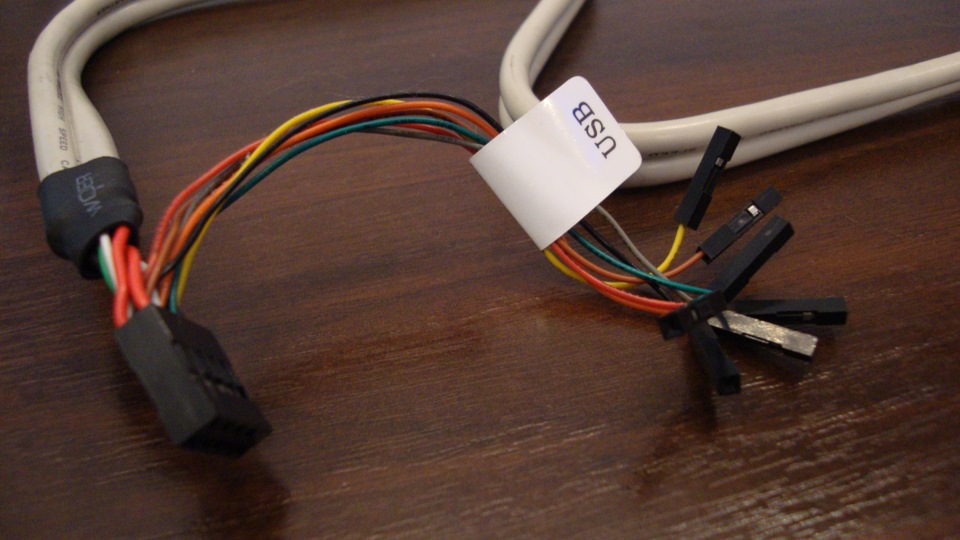

Обрізаємо непотрібну частину кабелю:Один кінець підключаємо домагнітолі. Прозванням піни на платі, визначаємо положення землі, лівого та правого каналів. До них підключаємо відповідні дроти відмагнітоли. Плату я закріпив у поглибленні в магнітолі на хорошийдвосторонній скотч щоб виключити деренчання. Провід minijackпідключаємо до роз'єму на платі. Перешкода ізоляцію дроту обжавстяжкою до магнітолі. Вільний кінець minijack виводиться у будь-якезручне місце у салоні. У моєму випадку це підсклянник. Активуєтьсявхід натисканням кнопки "MEDIA" на магнітолі. Як завжди, коте схвалює))
Коментарі19
Кітка як моя)
а де ти брав схему підключення? Цікаво, а на попередніх маздах така сама схема?
а кнопки на кермі при aux'e працюють?
ні, з позаштатною магнітолою без спеціального адаптера кнопки не працюють
підкажи. роз'єм який біля входу антени, до якого ти чіпляв аукс так і повинен бути порожній?
він порожній, якщо чейнджера на машині немає
Зрозумів спасибі!
Дякую за інфу! Спробую зробити так само
А в чому естетика? Навіщо цей гімор зі звуковухою? У радіодеталях продаються дворядні колодки по 8пін в ряду, якраз на роз'єм цілком лізе, рублів 10 разом з клемами. Для якості звуку краще використовувати мікрофонний кабель, рублів 50 за метр, і міні...
естетика в тому, що все надійно закріплено, елементарно робиться, з'єднання хороші і ніякого паяння. У даному випадку я пайку не вітаю тому, що паяння тонких проводків має шанс розвалитися. гемору ніякого немає, з чого ти взяв? мені навіть здому вихо...
Я звичайно не естет у плані звуку, але різниця між мікрофонним і звичайним проводом була відчутною. Ще більш відчутна різниця між пристроями відтворення. Але правда передня акустика у мене більш менш нормальна, можливо це і дозволило почути різницю. ...
Якщо так міркувати) полазивши в інтернеті можна знайти кабель штатний aux з таким же роз'ємом для мазди за 600 р.)
тут з усім згоден)
чомусь дивлюся на восьму фотографію і бачу що ти поєднав H і J, а не так як ти пишеш в описі процесу роботи, чи обман зору?
це обман зору, підключатися треба до піна B тому що він відповідає за включення aux
у мене на штатці був вбудований аух
привіт земеля.а мені зробиш? з мене пивас або еквівалент
впринципі міг би
Гарно, а USB для естетики залишив?
