Не працюючий вольтметр.

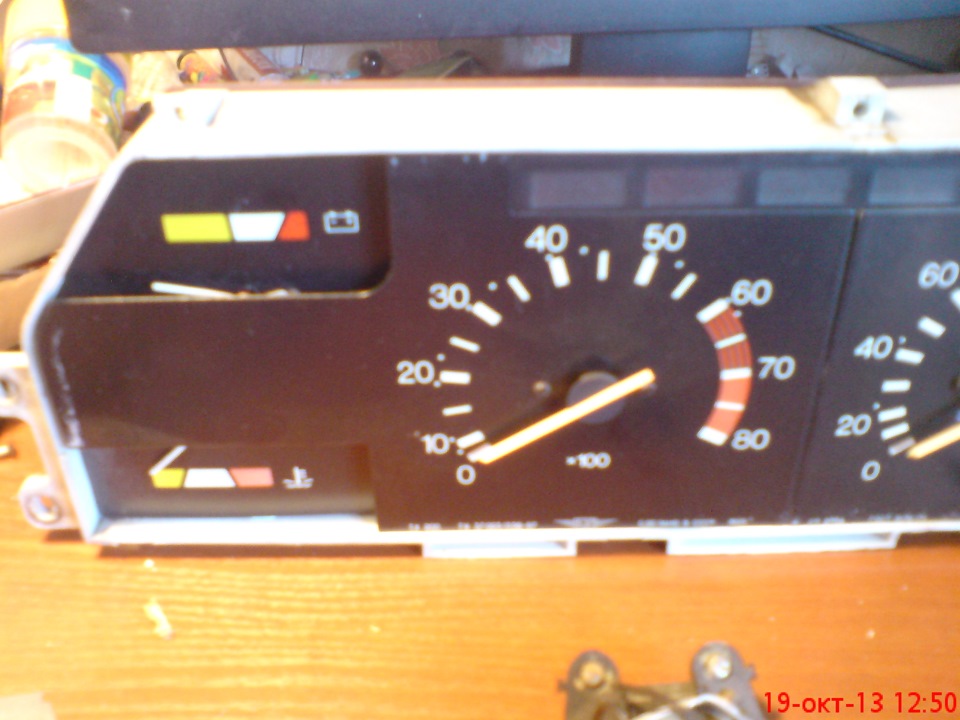

Сьогодні з ранку був настрій щось зробити своїми руками, і на очіпотрапила приладка з моєї машини. Так як вона знята у зв'язку зпроведенням зварювальних робіт є можливість усунути деякікосяки.Почав з не працюючого вольтметра, сам приладчик був знятий зіншого (розбарошеного) приладки.Перевірка показала йогопрацездатність.Але просто так поставити не хотілося.Так якнещодавно був придбаний цифровий вольтметр (планувалася установказамість стрілочного), вирішив перевірити сумісність, так би мовити, деталей.І після прикидок стало зрозуміло що їх можна поєднати, а незамінити.Шило, гострий ніж, лінійка + штангенциркуль = результатдвох годин роботи.Фотографував телефоном.Ну результат меніподобається.Розмір цифрового дисплея 15*25мм Ще з витягуваннямстарого вольтметра помітив що пластик корпусу трохи підгорілий (тільки корпус доріжки цілі) через що виймався насилу. А закріпивна термоклеї. Коментарі висловлюються.

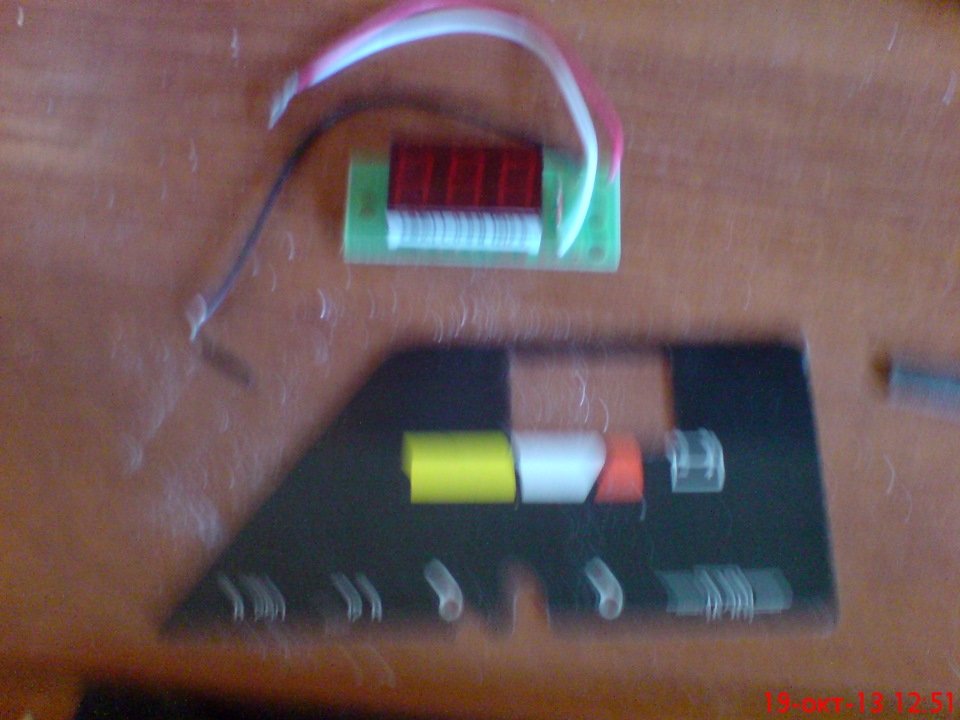

Вирізаємо віконце для дисплея.

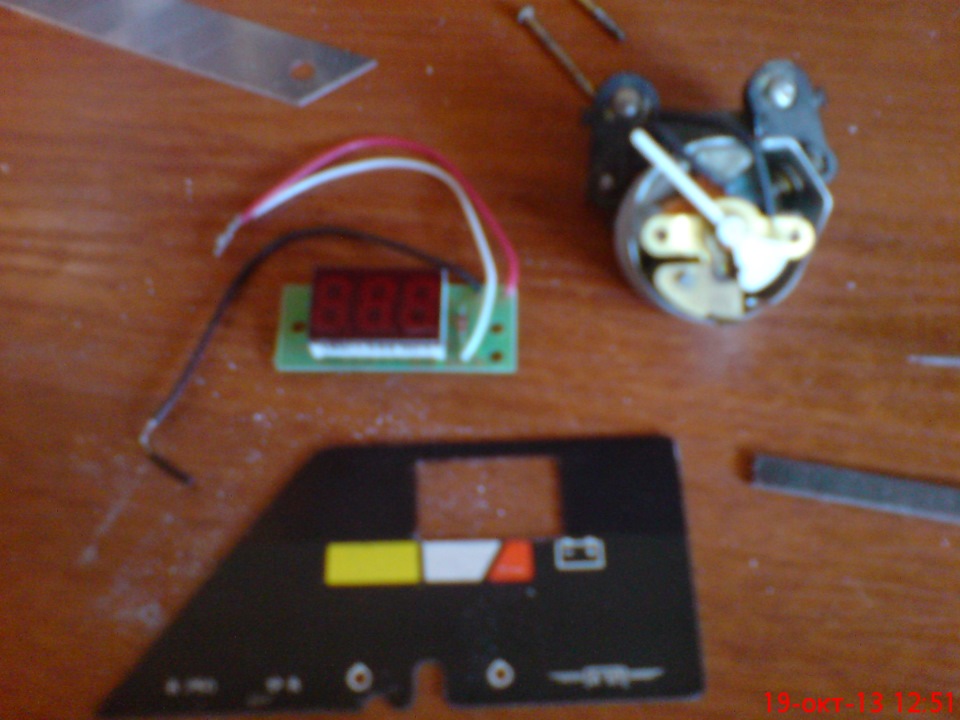

Цифровий, стрілочний вольтметри та панелька.

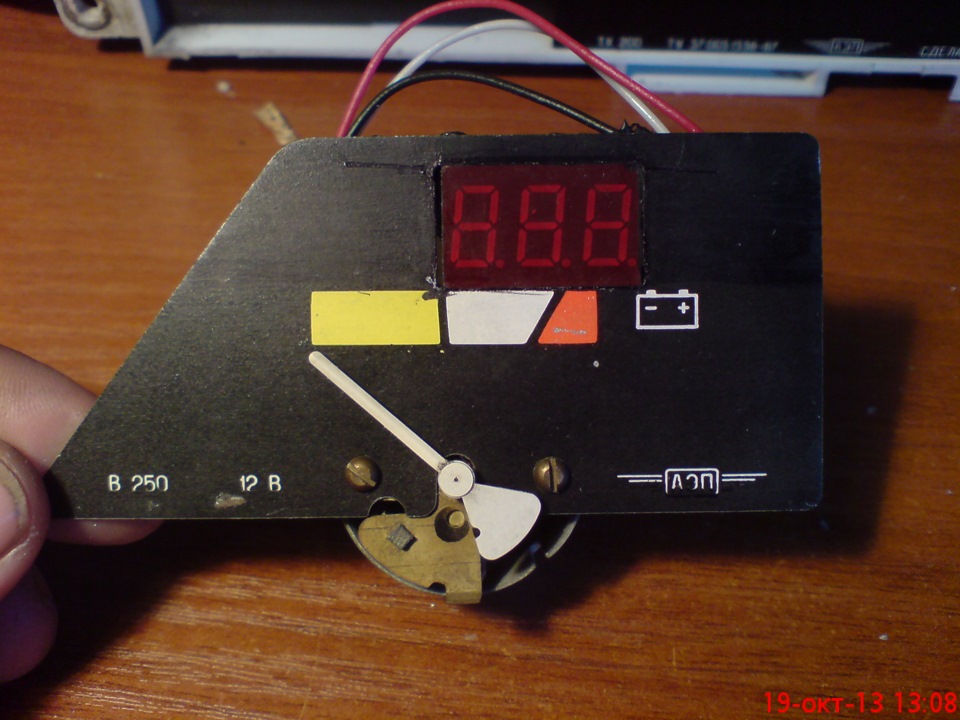

Приміряємо.

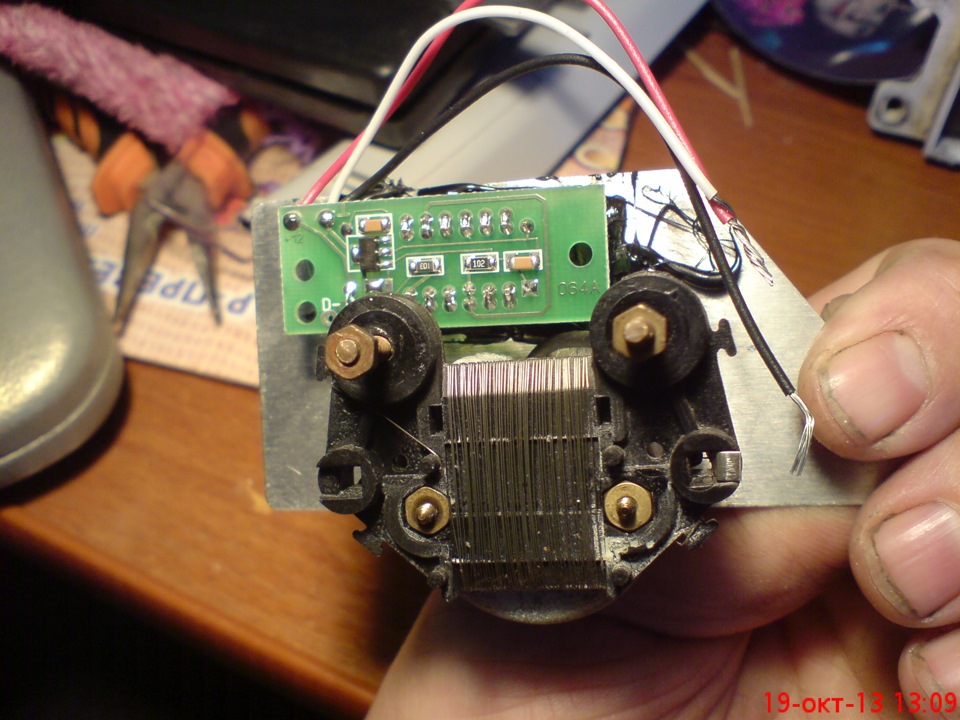

Вигляд ззаду.
Встановлено але не включено. Під'єднаний до акумулятора відУПСА
Вигляд зі склом.
Поблизу
Під склом, але не включено
Коментарі18
Як розкрутити панель. Хочу також дисплей вклеїти. Дякую
Спочатку треба зняти стрілку тахометра, тільки обережно, вона дуже тонка. Найкраще брати дві тонкі плоскі викрутки, і акуратно з двох сторін підчепити. Потім розкрутити гвинти панелі тахометра, і зняти панель. Вольтметр відкручується ззаду, дві гайки...
Підключав до контактів стрілки?
Абалдіти клас, теж потрібно буде так зробити
взагалі класно! підкажи будь ласка, що за цифровий вольтметр у сенсі назву та номер або код деталі деталі купував у магазині або замовляв в інтернеті? заздалегідь дякую!
Цифровий вольтметр - це плата з індикатором. Купував у магазині радіотоварів. Вони є різних розмірів і виконань (в корпусі або як у мене без корпусу). випадково) вийшло його так встановити.Якби був більше напевно встановив би без стрілочного приводу.
дякую за інфу!
красень!
Класно зробив, як рідний))
Ні ти все класно зробив, за винятком одного моя тобі порада якщо хочеш звичайно я б на циферблат електронний наніс би шматок тонування (вид просто супер-вже бачив таку роботу днями живою), при цьому коли машина не в роботі не хто і не подумає що там ...
Ну на машині коли стоїть, то його не видно, і вночі не заважає, вже перевірив. Але швидше за все затоную пізніше, я ще хочу панельку на просвіт зробити, тільки центральну частину, не чіпаючи дрібних приладів.
Я б радикальніше зробив. Зафарбував все від вольтметра старого або стер, і ближче до середини врізав.
Ближче до центру шкали не вийде якщо не видаляти привід стрілки. Сама шкала кріпиться до механізму, а він кріпиться до плати. А в такому положенні нічого не треба радикально переробляти, і все можна повернути. Я ще думав про такий же датчик Температу...
Та прибрати можна було все нафіх)) Навіщо цей старий прилад зі стрілкою, тим більше якщо він показує погоду на вулиці. А в чому проблема подовжити те провід?
Мені подобається.
Дякую за інтерес до моїх робіт.
у мене стрілка неодекватно смикалася я її викинув)з таким набагато краще)
клас
