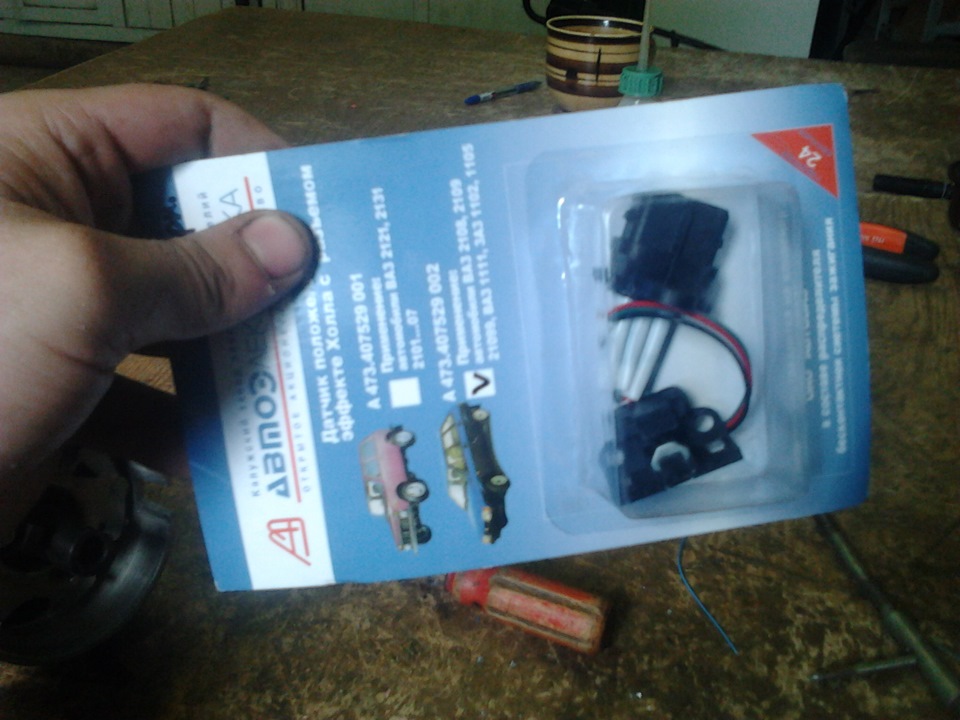

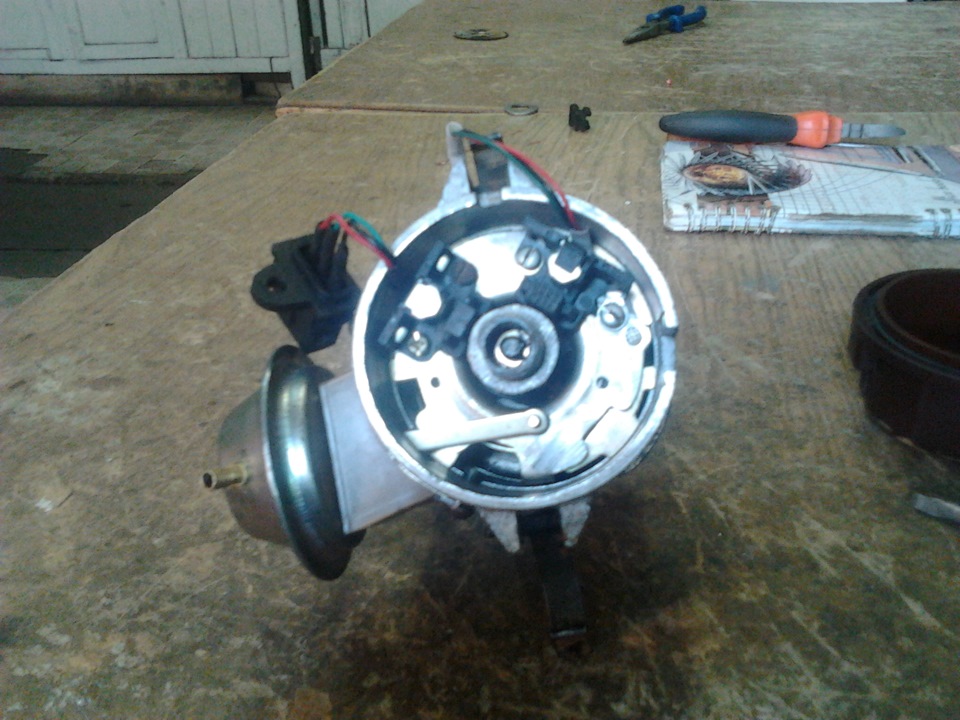

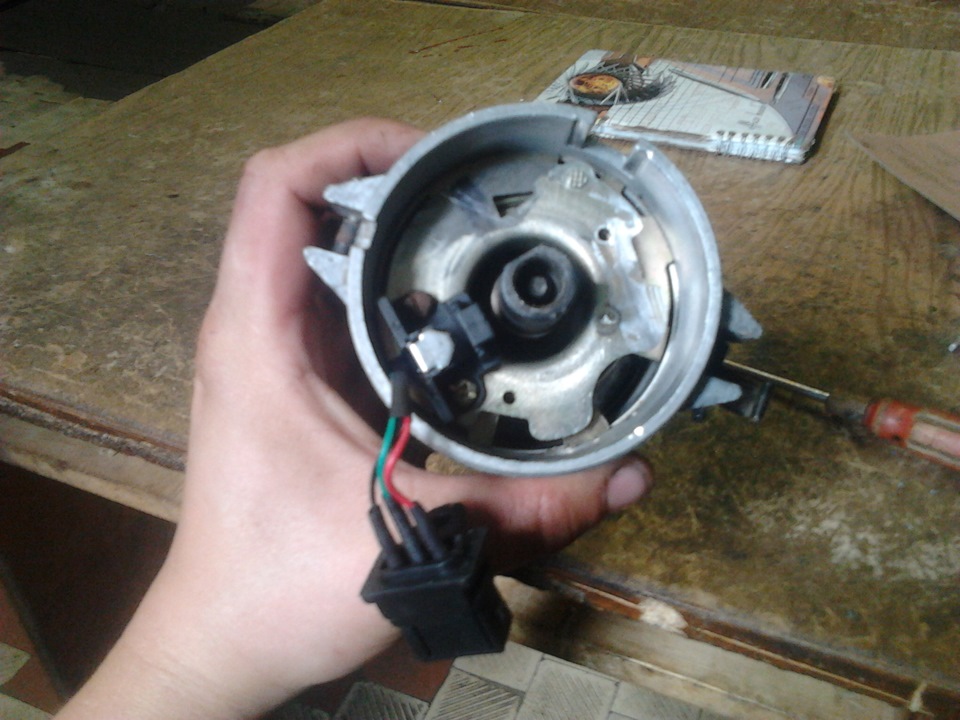

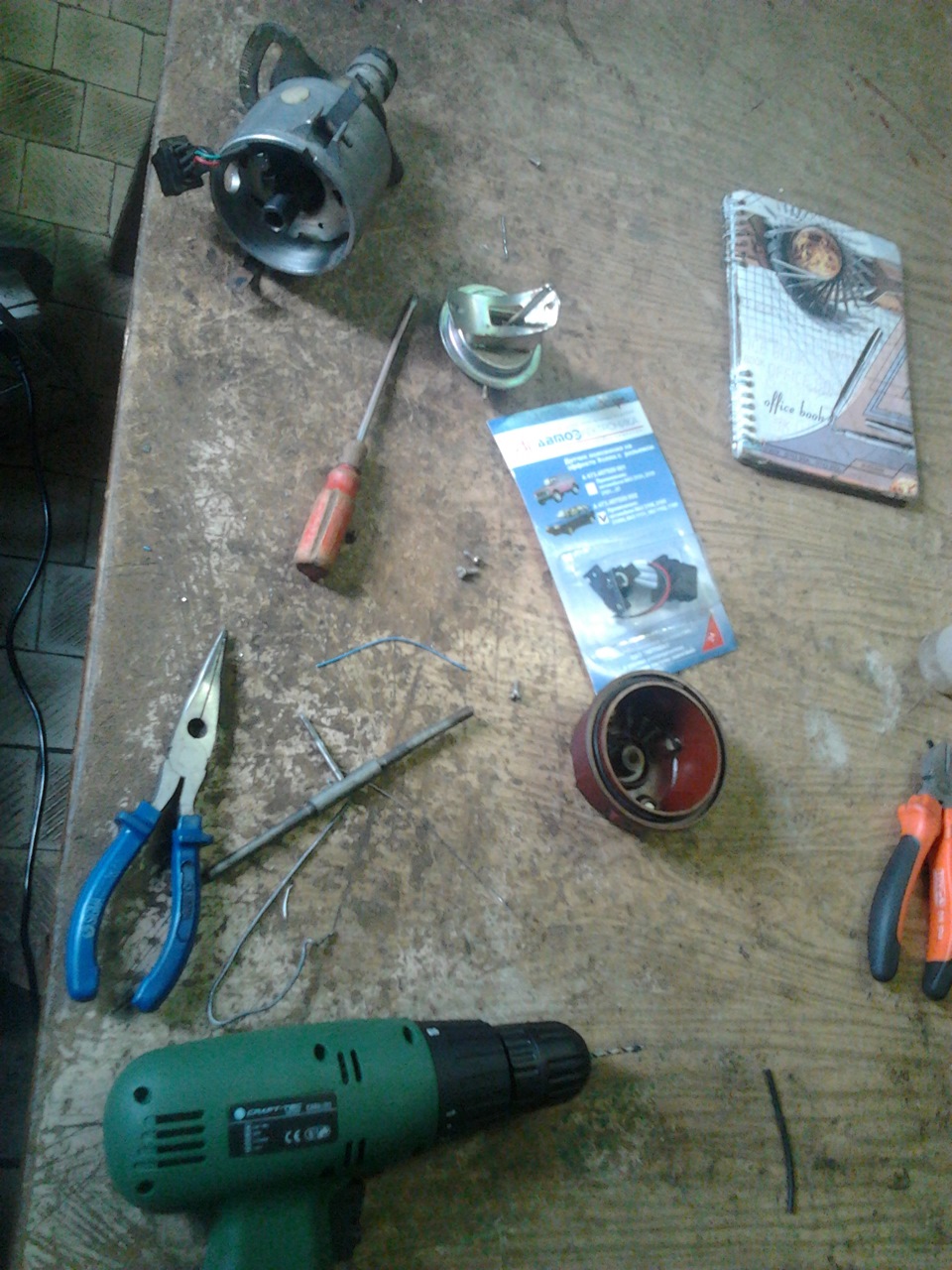

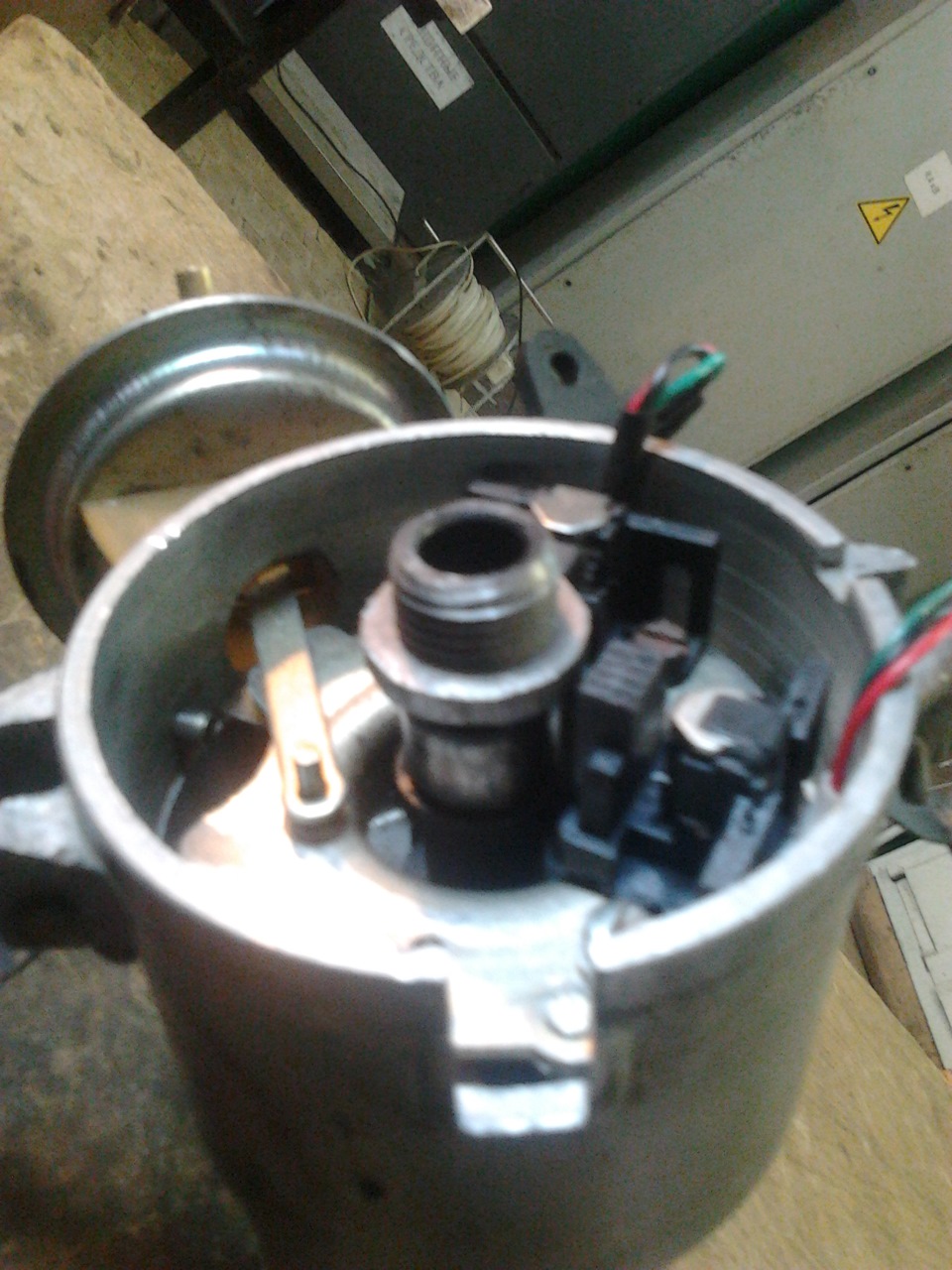

Давно цікавився темою запалювання на двох датчиках холу (воно жпідводне). Оскільки після володіння кількох взовських зубил, залишилася купа запчастин електроніки. Від карбюраторної датчикихолу та комутатори, від інжекторної котушки запалення "з уазомдістався новий, правда контактний, трамблер. Ось і вирішив все цеділо поєднати в єдине. Почав з того що вимив все перетер чистоюганчіркою. Потім вирізав болгаркою всю спадщину контактів, залишивши тільки відцентровий і вакуумний регулятори. Розмітивположення датчиків, просвердлив" отвори, нарізав різьблення, прикрутив їх.На центральному валу теж нарізав різьблення длякріплення шторки.Сама шторка планується як ковпак, аналогічнавісімковій тільки з двома лопатями, пробиватиму точити наверстаті.Ці запитує до тих хто робив такий девайс, чи має значенняширина лопаті шторки? Продовження слідує!
З мого гіркого досвіду клеми датчиків Холла треба зафіксувати. занадто тонкі на них дроти, у мене пайка відвалилася. і в загашник резерв із пари датчиків обов'язково треба мати.
Мені здається, що ширина не дуже принципова. датчик спрацьовує по задньому фронту шторки. А ширина повинна бути достатньою щоб його заекранувати. Тому я думаю що +/- пару міліметрів на ширині шторки ролі взагалі ніякої не грають.
Спасибі за посилання. Ніде не міг знайти варіант з контактним трамблером. Я правда поставив датчики навпаки. Нічого спробую по своєму, якщо не вийде запозичу ідею виконання тут.
Коментарі8
З мого гіркого досвіду клеми датчиків Холла треба зафіксувати. занадто тонкі на них дроти, у мене пайка відвалилася. і в загашник резерв із пари датчиків обов'язково треба мати.
Ширина буде 1/8 коло, а про дроти я теж так подумав, і тому все переробив. Як повністю закінчу викладу в окремому записі.
Мені здається, що ширина не дуже принципова. датчик спрацьовує по задньому фронту шторки. А ширина повинна бути достатньою щоб його заекранувати. Тому я думаю що +/- пару міліметрів на ширині шторки ролі взагалі ніякої не грають.
ширина шторки якщо не помиляється 21мм має бути
Цікаво чому саме 21 мм. Схоже що 21 у мене не вийде так як радіус маленький, пробуватиму 1/8 кола на лопату
Спасибі за посилання. Ніде не міг знайти варіант з контактним трамблером. Я правда поставив датчики навпаки. Нічого спробую по своєму, якщо не вийде запозичу ідею виконання тут.
можна скористатися пошуком по сайту))) у правому верхньому кутку лупа, туди клікай і пиши що потрібно)
Та ніби і користувався, але на цю тему не потрапляв.
