Продовжуємо.

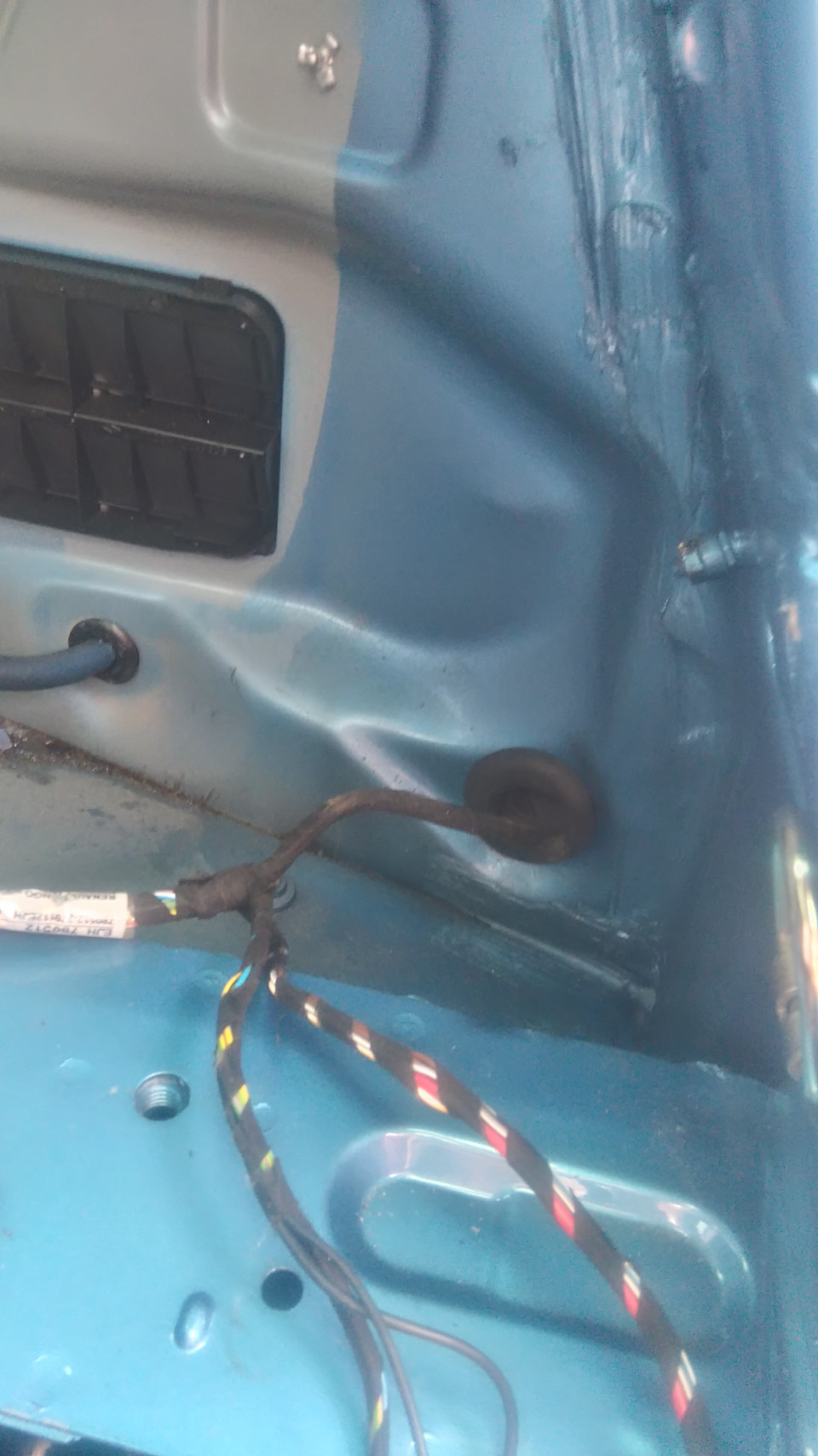

Відключаємо "-" з аккумулятора. Назад йдемо до багажника., білявентиляції є отвір із заглушкою, заглушку знімаємо, вона нам більшене знадобиться.

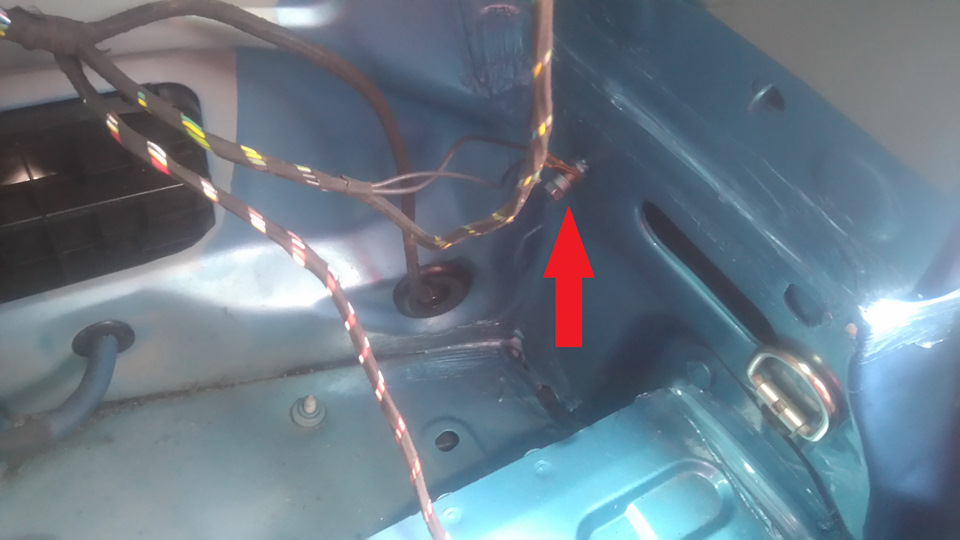

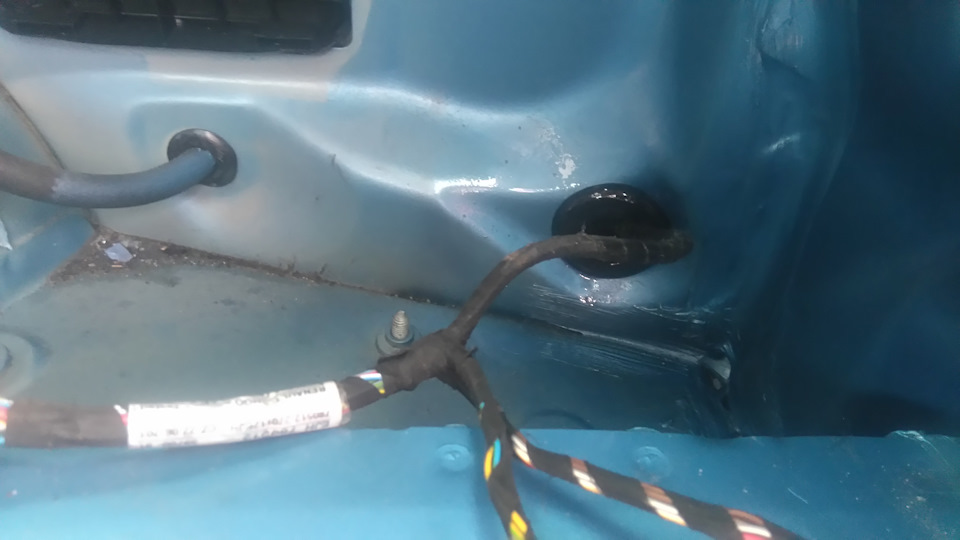

Через отвір заводимо всередину дроту, залишивши на вулиці розеткута фішку заднього ходу. Проводи, встановили заглушку, вона напроводці стоїть. Зсередини змастили силіконом, зовні літієвиммастилом. Підключаємо масу — на кузові є спец шпилька під цюсправу.

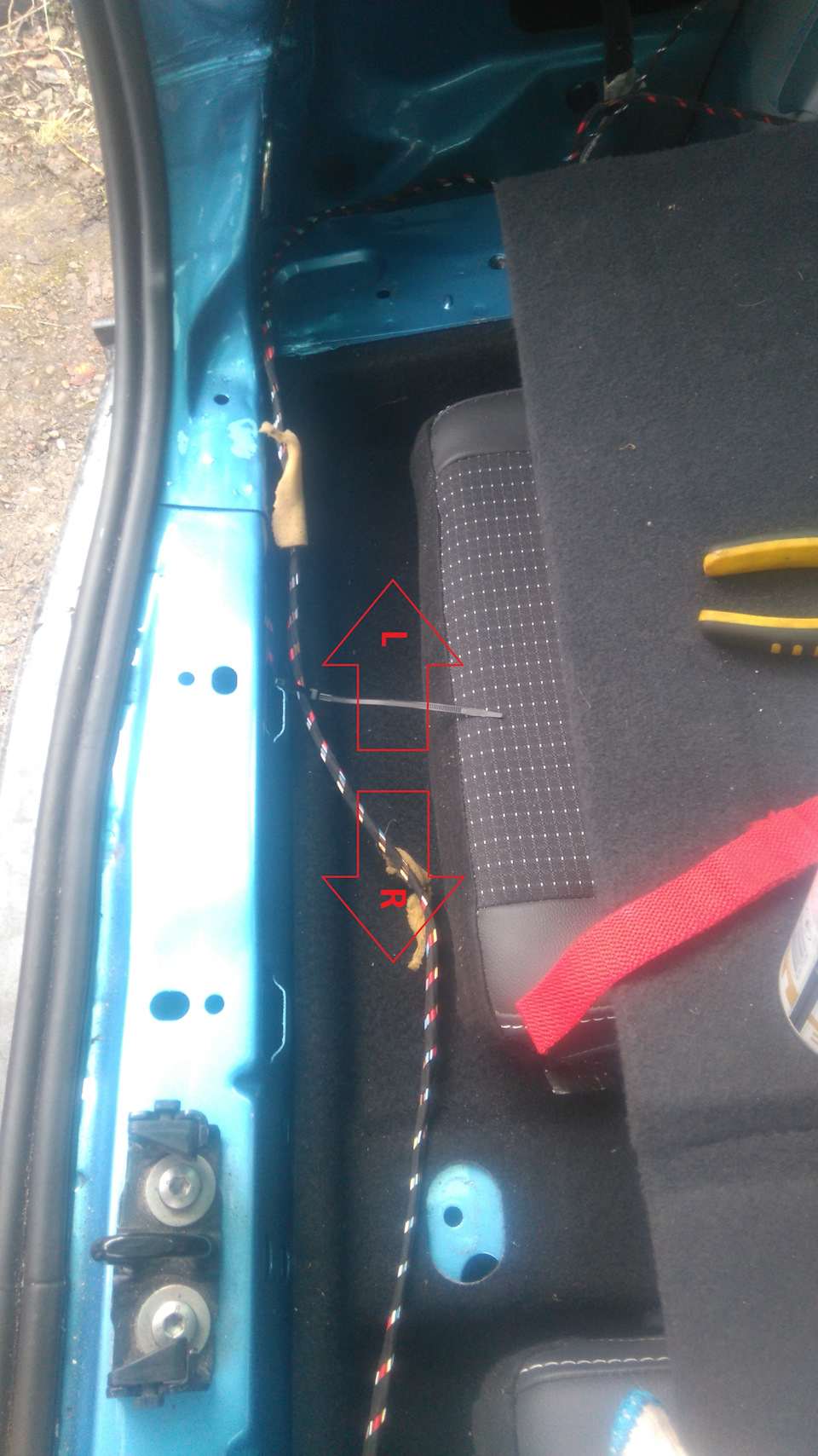

Провід тягнемо на ліву сторону.

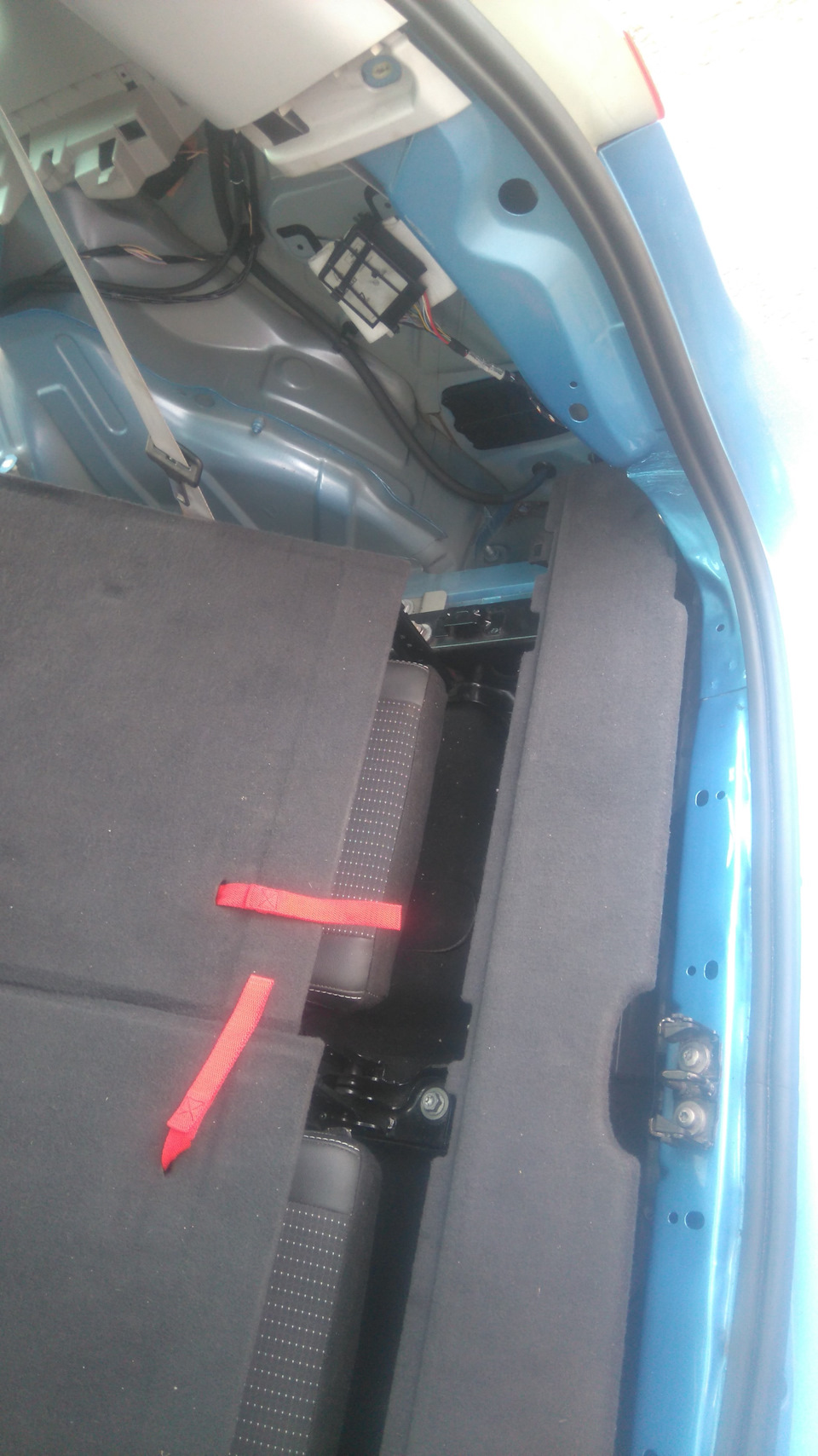

Підключаємо блок узгодження до штекеру, і кріпимо його на метал, якріпив стяжками через прокладку.
Підключаємо фішки до правого ліхтаря і йдемо на лівусторону.<
На лівому боці мені трапилася зламана фішка, довелосяімпровізувати.
Фішки стягнув стяжкою.Вийшло дуже надійно. Аккумулятора, він є увсіх машин, але захований, я його знайшов тут — вказанострілкою.
Простягаємо проводи по штатній проводці. Кріпимо стяжками. Самроз'єм ховаємо на місце де він був до цього. І так, праворучпідключили 1 роз'єм до ліхтаря, зліва 2 шт - до ліхтаря і "+". Ще є2 коричневі проводки парктроніка, але я їх не підключав. Зазаводською інструкцією їх треба підключити до блоку парктроніка, але у мене блок нового зразка і так просто там не підключитися, явирішив не ризикувати.
Йдемо на вулицю, займаємося розеткою.
Перед Установлену я проводку приніс додому, всі фішки і контактипромив спиртом. Розетку від вологи заізолював мастилом, все тим желітієвим. Вона діелектрик.
Міцнімо розетку на фаркоп.
У торці пластикового дна, тонким свердлом просвердлив отвори ізакріпив проводку стяжками.
Ось так
Тепер треба поставити запобіжник.
Ось місце для запобіжника фаркопу, номінал 20 А.
Фактично все. Після установки бампера збираємо салон у зворотнійпослідовності. Підключаємо аккумулятор, машина одразу запитує – увас новий аккумулятор? Вибираємо ні, адже у нас не новийаккумулятор.
В ідеалі перед збиранням треба перевірити роботу розетки, але умене немає тестера, а лампочкою його не перевірити.
Спец тестер для фаркопа/причепа.
Поїду в прокатну кантору — попрошу приєднати причіп і перевірю.
Ось і все. Хто сам змінює масло та колодки, той і поставить фаркоп, складного немає нічого.
Дякую всім за увагу. Ще викладу оригінали інструкцій щодовстановлення та підключення.
Коментарі19
Доброго часу доби. Цікавить блок узгодження. Де він знаходиться, праворуч чи ліворуч. Рено гранд Сценик 3 1.9, 2011.Це він?
Привіт. Ні, це інший блок (ручника і ще чогось). Блок фаркопа з правого боку, якщо стояти обличчям до багажника. На фото вище його видно.
Спасібки. Подивився праворуч, якісь 3 спарених контакту і шлангочка омив.зад.скла і пару проводів. Я так зрозумів блоку немає.Якщо прикупити блочок можливо буде підключити?Якщо є номер блоку або фото скинь будь ласка.
Тут у записах про фаркоп є номери, начебто в 1й частині
Доброго дня, підкажіть у мене в проводку ось такі роз'єми, куди вони підключаються?
Треба всю проводку глянути. Можливо у Вас розетка 11пін, і це фішки до заднього ходу, протитуманки або ще до чогось.
Дякую, розібрався, підключив на протитуманку
Доброго дня, підкажіть куди йде ця фішка? У мене вона відрізана(
Червоний це плюс, шукай зліва де блок ручника під чорною ізолентою захований, коричневий не потрібно приєднувати ні куди.
Виходить, що заховану в ізоленті фішку потрібно підключити тільки на один пін від червоного дроту (так би мовити ткнути його всередину цієї великої фішки)? А то мене бентежить невідповідність фішок ... буду вдячний за відповідь.
І може хто підкаже куди йдуть два дроти (червоний і жовтий), теж кінці обрізані(. Купив б/в, є тільки фішки на задні фари і задній хід. Фаркоп оригінал, 13 pin.
ad-cd.net/mIAAAgCCx-A-960.jpg
Віталій поставив собі фаркоп з рено сценика з проводкою, з блоком, все підключив, на резетці все пробником перевірив показує але підключаю причіп а на причепі не показує. Підкажи, може знаєш у чому причина.
Перевірити проводку причепа, перевірити розпинування фаркопа та вилку причепа. Думаю там проблема.
Дякую! Так і зроблю. З вини, якщо що, підібрати оригінал фаркоп можливо?
Так
Не обов'язково за VIN. Можна за комплектацією renault.epcdata.ru/scenic…polnitelnoe_oborudovanie/
Спасибі
Ясно. Дякую за корисну інформацію. Сам хочу собі фаркоп на авто.
