Що б не гаяти часу задарма, поки рухався цей процес, я вирішиввиготовити плати, але ось приладів у мене не виявилося, і не було вкого позичити. span> artempetroff, який поділився формою плати вмаленькі прилади.Дякую!

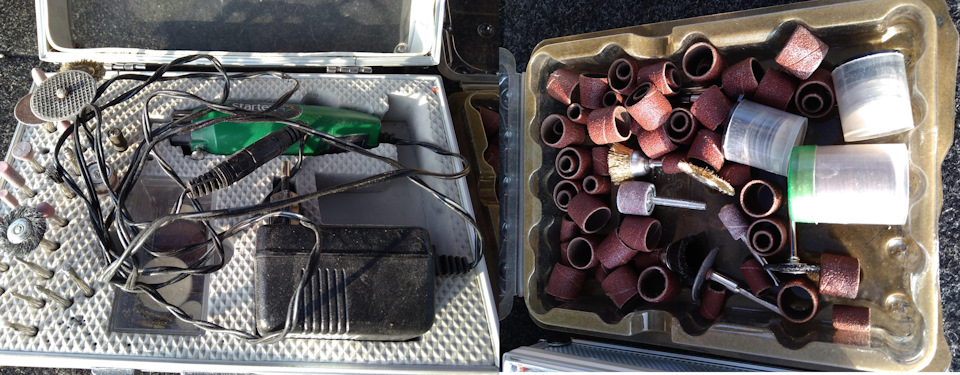

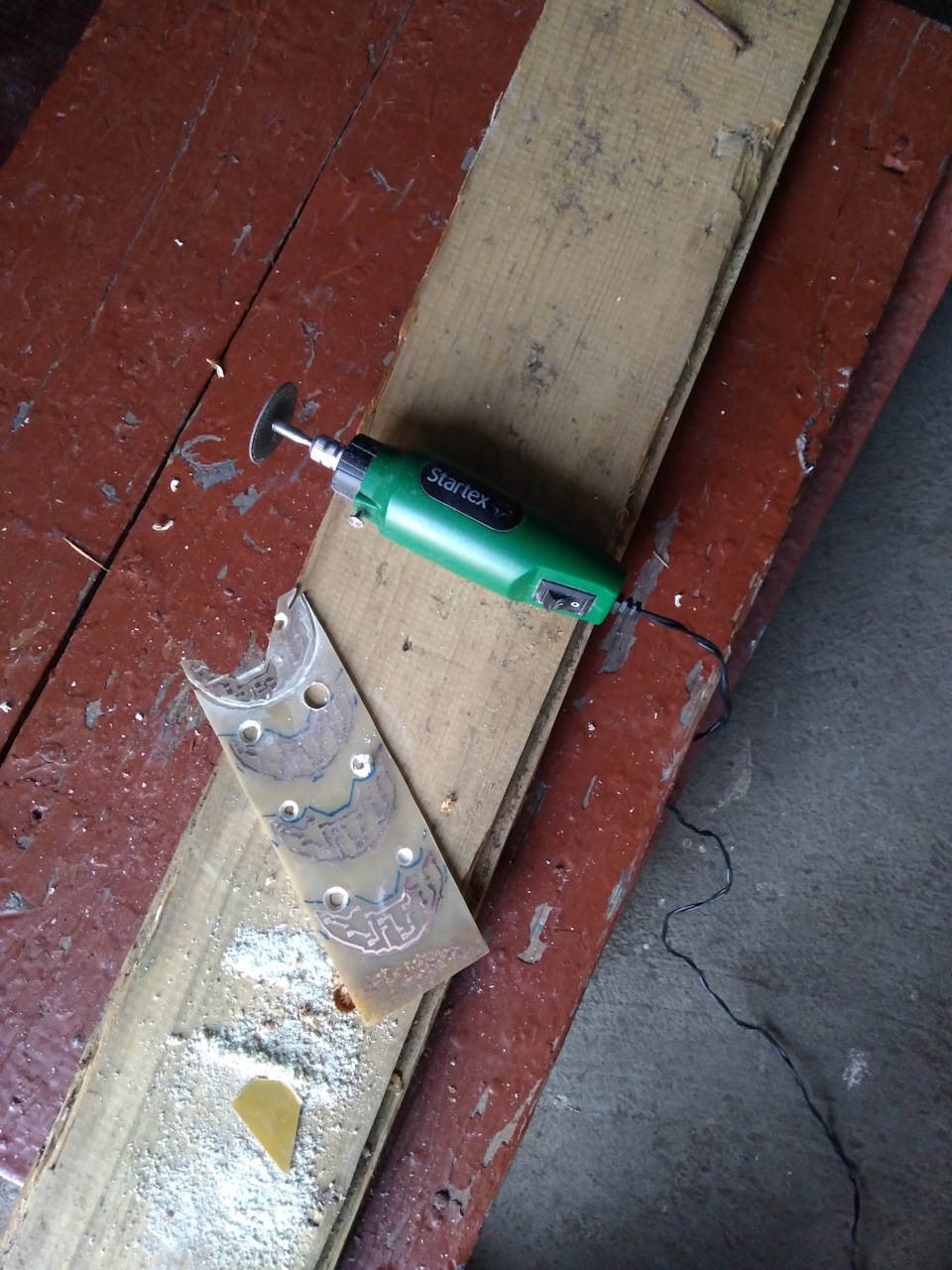

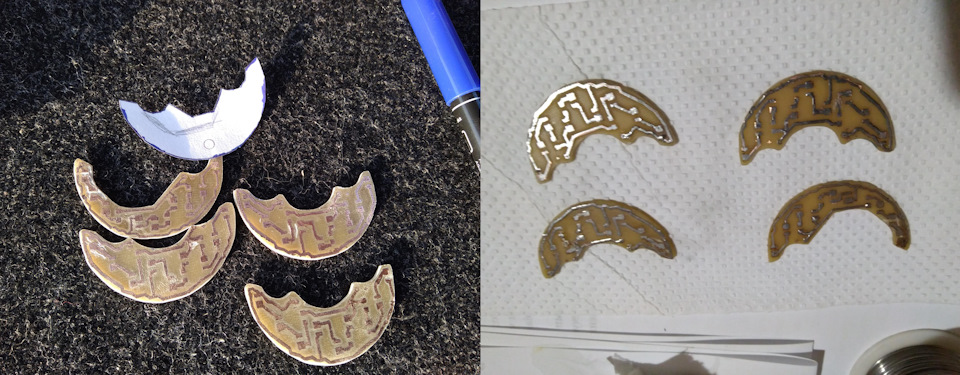

За вечір зроблено розведення плати, роздруковане натермотрансферному папері, перенесено на оліт і витрачено.Дляобрізки використовую мініатюрну машинку — аналог дрімання, потужності іноді обмаль, але для 1-2 мм оліту вистачає. За формоювідрізняється тільки одна плата, це не 06 а 05 або Нивовський.Підглянув в інших блогах його внутрішній пристрій і вирішив, щоодин кут потрібно спиляти, потоншити. >
Прийшла посилка і ось вони нові шкали
З картонної коробки зробив імпровізовану "касетницю", щоб несплутати комплектуючі приладів, так як усередині вони ідентичні, практично всі крім вольтметра не відрізниш і розібрав перший приладЗапчастини на фото:210931
<
Приміряв усі шкали на прилади

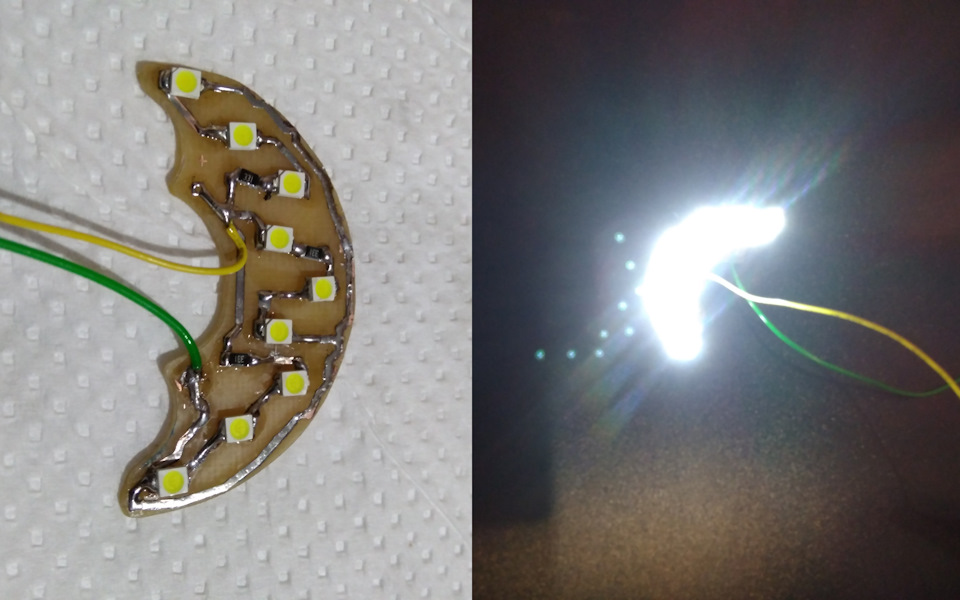

І не втримався що б одразу ж не випробувати підсвічування
Міцна плати вирішив на дуже хороший двосторонній скотч (спойлерруками я відірвати не зміг)
На тильну торону наклеїв кілька шматочків
і закріпив плату в склянці приладу

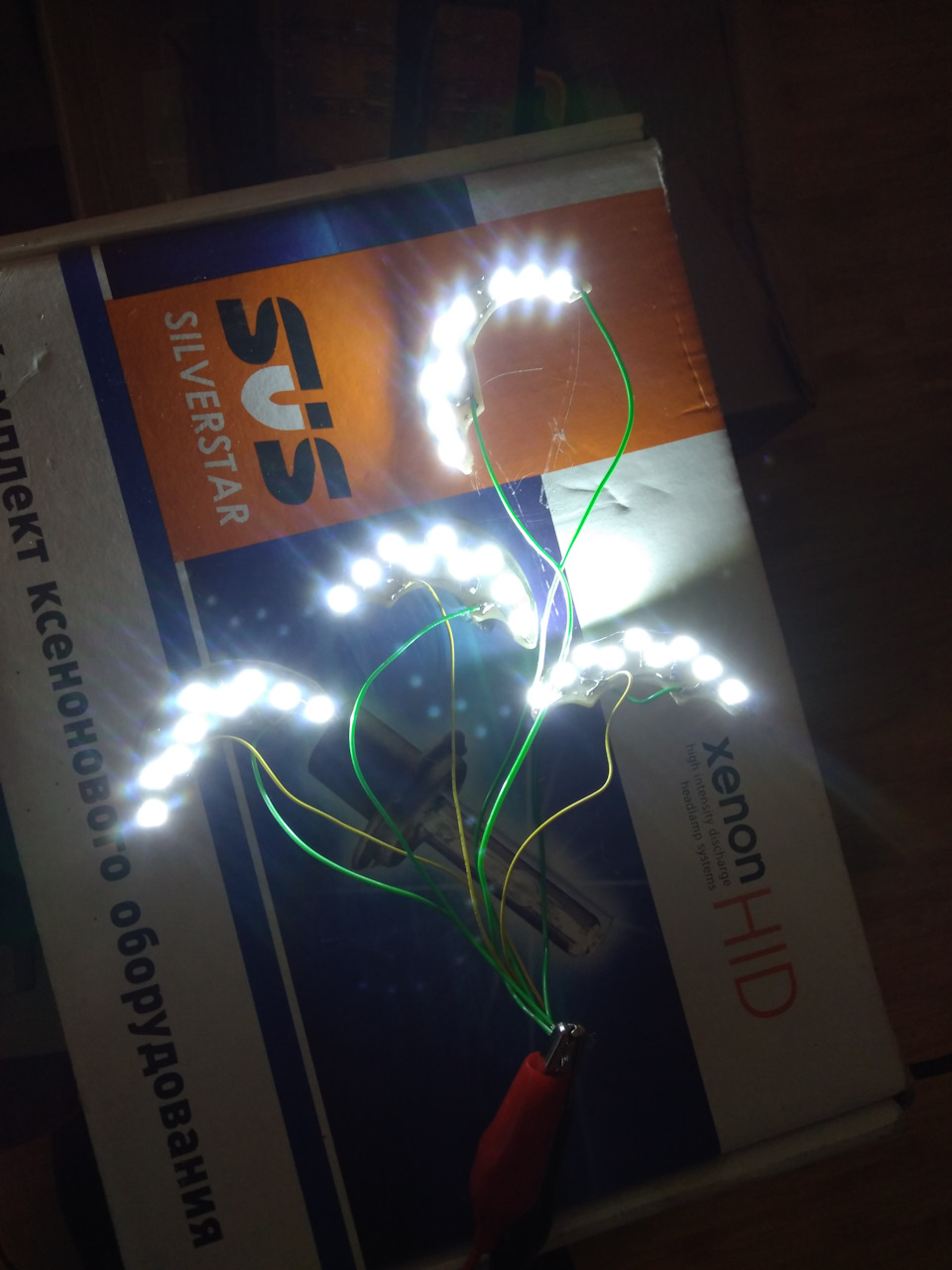

Провід вивів через отвір стандартної лампочки підсвічування. Осьтак виглядає пробне "запалювання" приладів. Сектор і зробити такийприлад
Під час розбирання звернув увагу на старі шкали — за часвикористання вони вигоріли.
Враховуючи аскетичність старої шкали - 3 поділки, 3 цифри -перекосу ніхто і не помітить, а на нових шкалах довелося підкладатидрібні шайбочки і все одно абсолютного ідеалу досягти неможливо.Можна підрівняти низ стаканчика приладів, варіант багато, коженвирішує що йому простіше зробити І так виглядають зібрані приладиКрупним планом (дуже важко зробити фото — засвіт від світлодіодів, наживо яскравість здається набагато меншою — регулюватиметьсяблоком плавного розпалювання)
На останок відео
Усім удачі!






Коментарі20
Світлодіоди 1206?
3528
Можете кинути шкали на електроніку?
а в мене макетів шкал немає, все робить виробник, я тільки вношу побажання і він сам коректує, макети він не віддає
Доброго, печатками не поділіться, будь ласка?
Привіт! Скинь пошту
[email protected]
З чого готував шкали?
Шкали надруковані ультрафіолетовим друком
Шкали самі малювали?
От чого завжди хотілося ... блок плавного розпалювання до приладки ... Є ідеї який поставити до пріорівської?
Я бачу 2 варіанти - в розривів рідних дорожні, якщо підсвічування світлодіодів - ставити інші сукні (переважніше)
А англійською пишеш, на випадок, якщо на експорт піде?
велике спасибі за роботу. про подальшу долю приладів наші читачі дізнаються вже з мого бж.а з приводу підрізу верхньої накладки Ти прав.трохи прикриває.
Дякую за оцінку! Чекаю на установки! Я сьогодні отримав свій комплект шкал)))
класно.куди ставити будеш?
в центральній консолі замість попільнички, в машині все одно не курять)))
як варіант…
Лижби китайці тему не підхопили))) замуть класний!
клас
