Останнім часом почала бісити мене магнітола Challenger 9770, щодісталася з Самураєм. А саме її синє підсвічування клавіш, похмуременю початку 00х, і не регульоване підсвічування екрану в темнийчас доби . Виглядала вона з двома перехідними рамками простоппц.Тому вирішив обміняти її на штатний Clarion.Шукав саме Clarion, який комплектували тільки топові вітрари, в якому є роз'єм дляAUX.Знайшов, Clarion PS 3101 DA, в ідеальному стані, був заміненийна ГУ з тачскрином, і довгий час припадав пилом у шафі.Сторгувавсяна доставку, і забрав.За пару днів отримав, все працює в тому числіі кнопки на кермі, виявляється дуже зручна штука, не разу ними некористувався.
Ну радіо слухати звичайно всяко краще ніж насолоджуватися "тишею"нашого салону, але мені потрібен був AUX.
Почитав на драйві як це реалізувати, там же була знайдена схема дляпідключення .

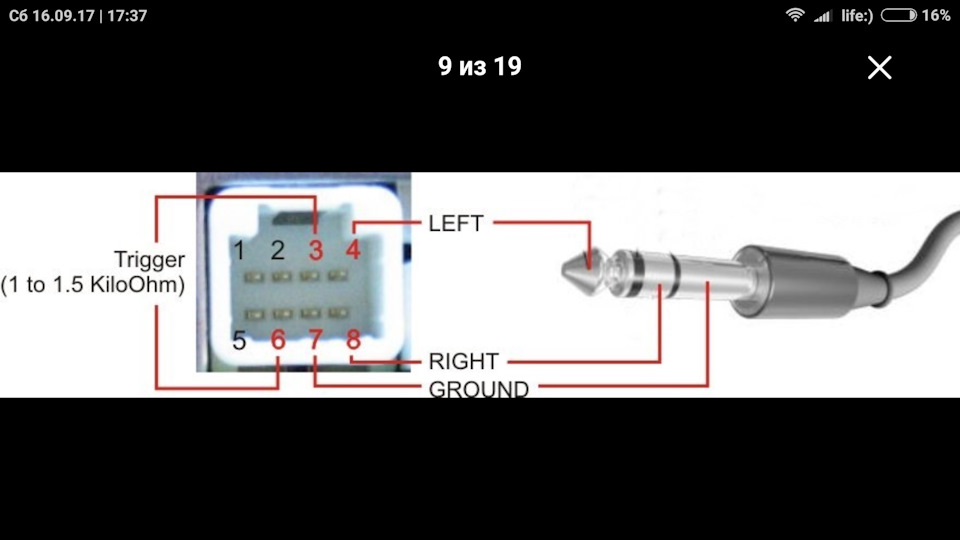

Схема

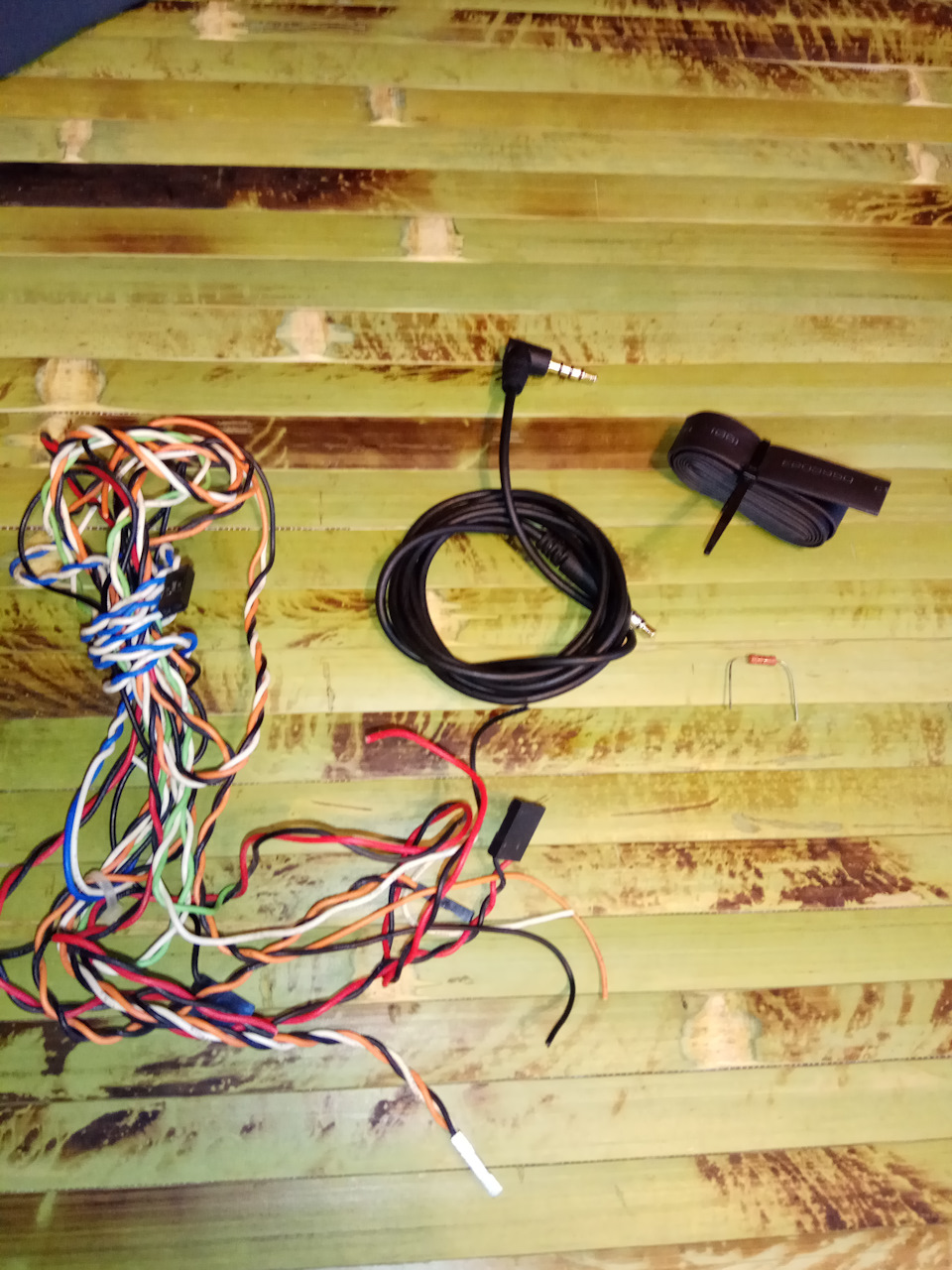

Отже схема є, паяльник, дроти від пк, сам шнурок AUX, резистор, пара не зовсім прямих рук і ще по дрібниці…

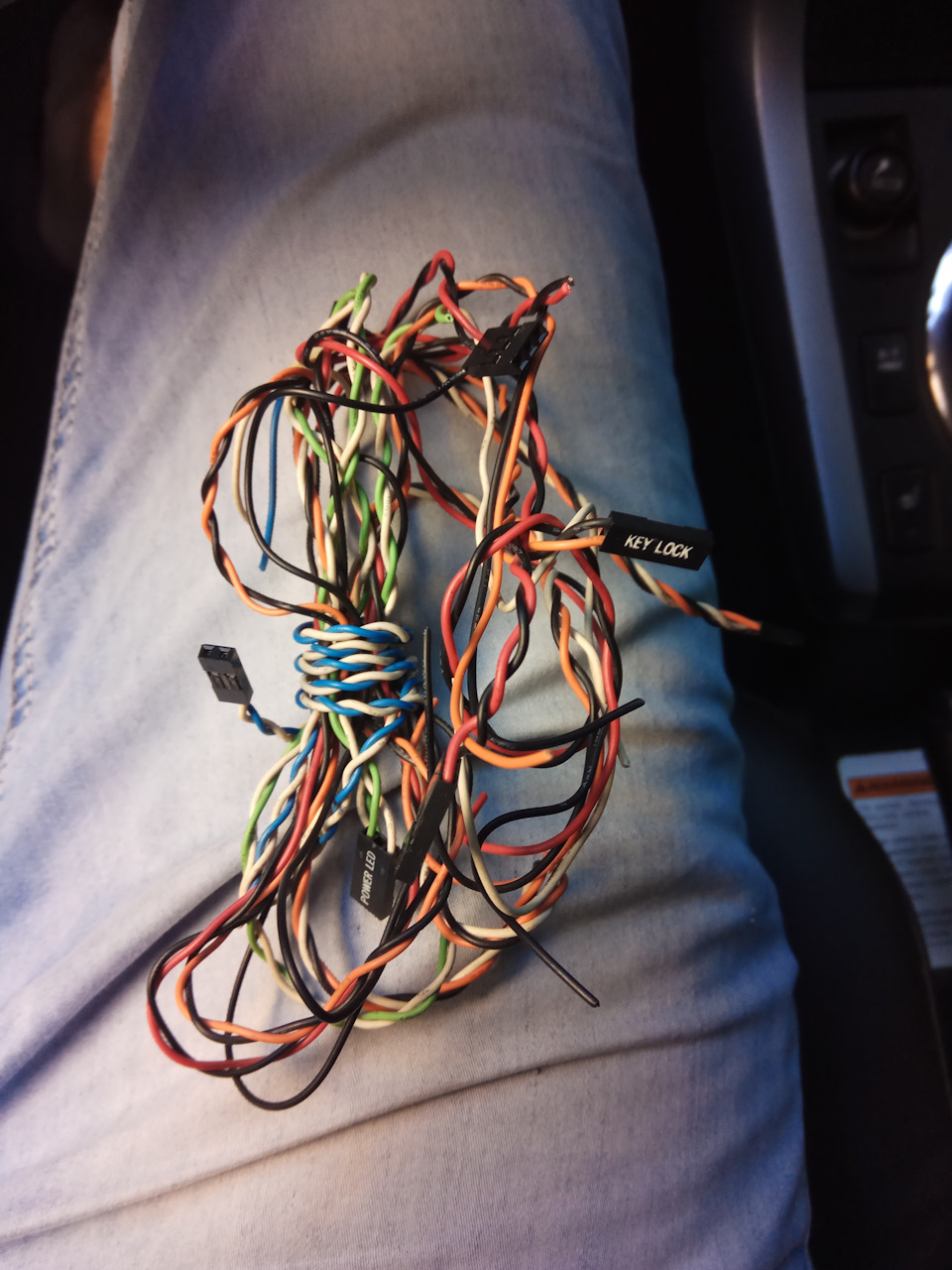

Проведення живлення кнопок пк для мат. Плати

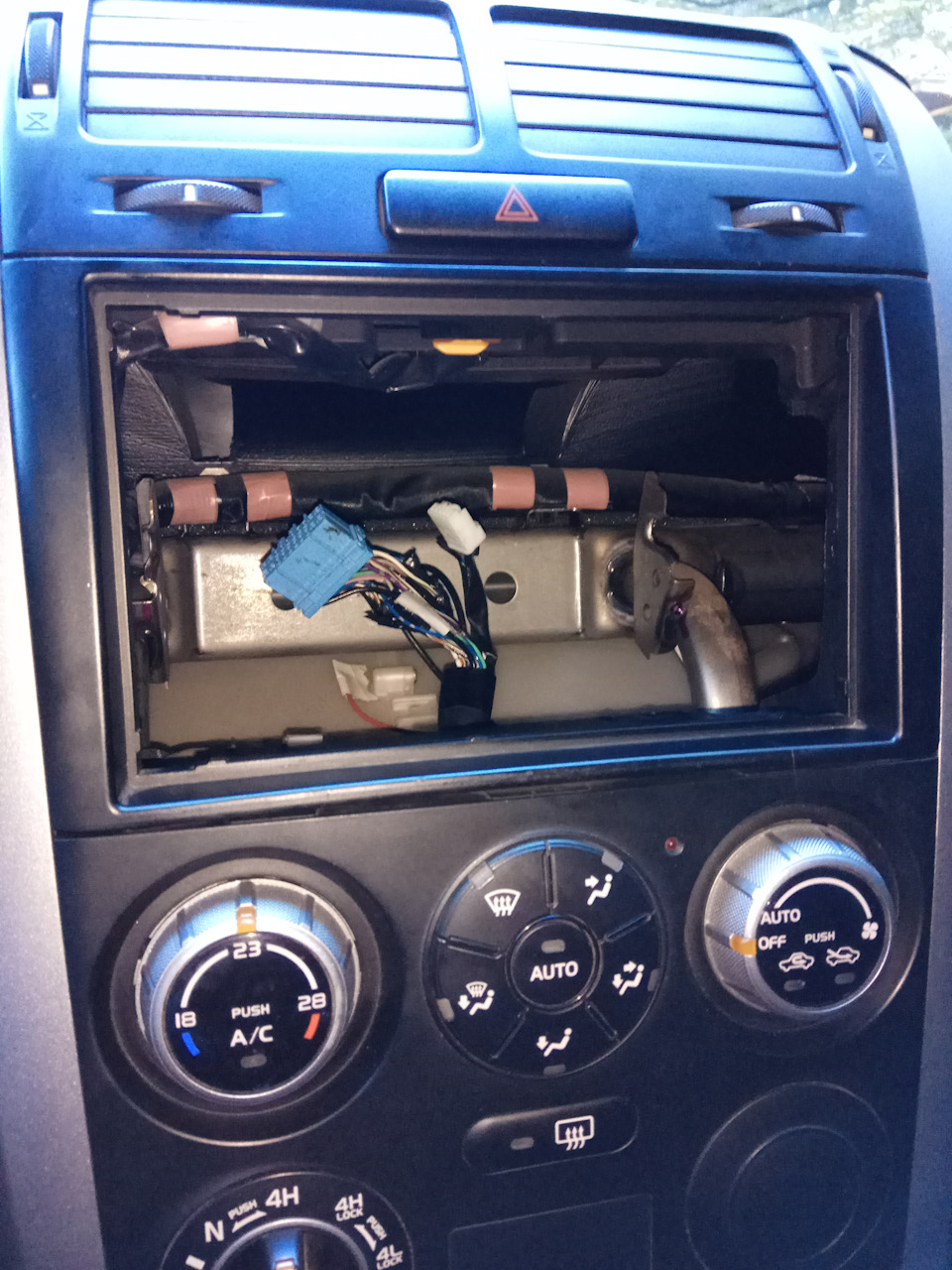

робочий безлад

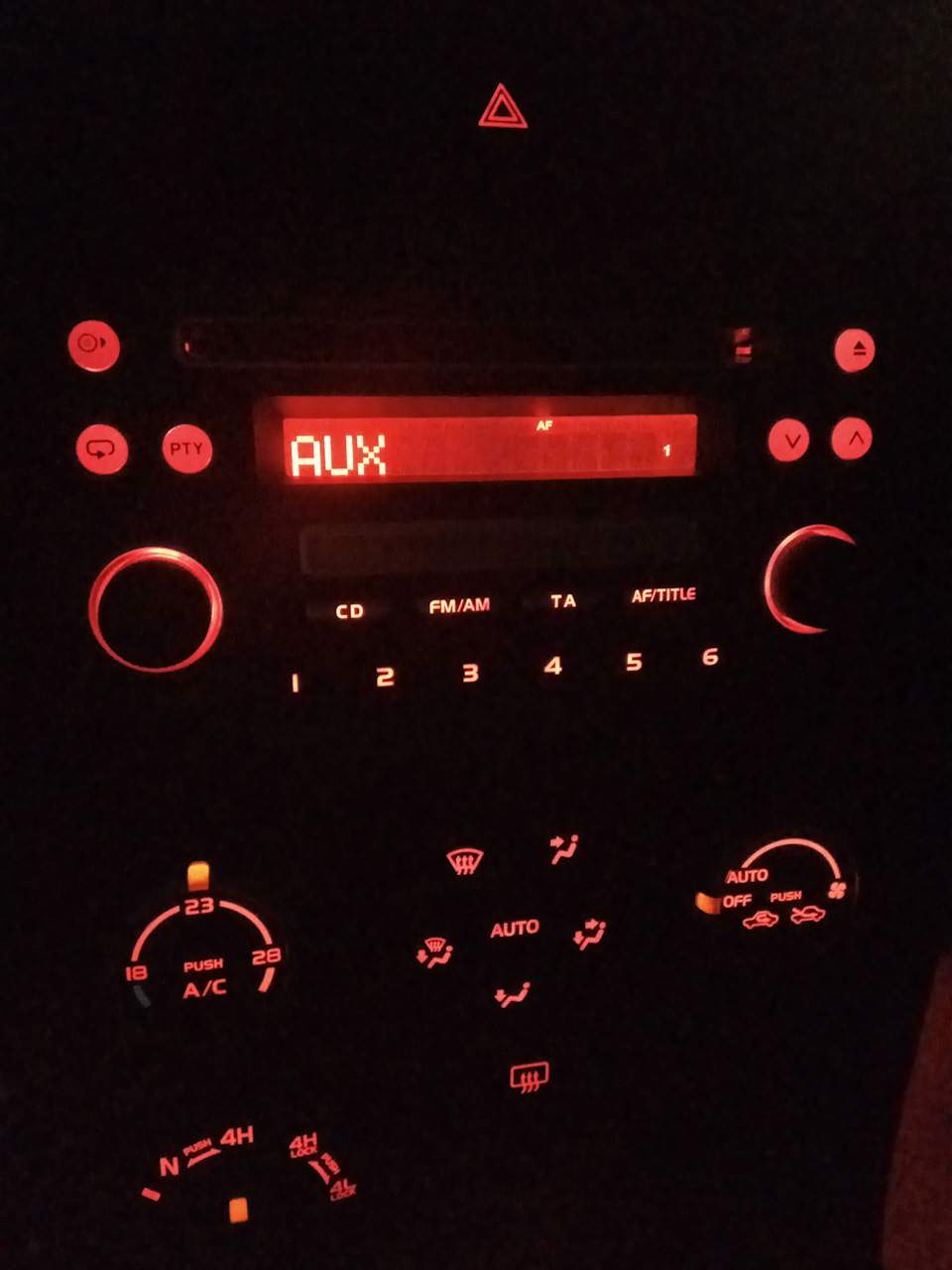

Далі все за схемою, обрізаємо, зачищаємо і припаюємо дроти доконекторів. Припаюємо резистор, все це ізолюємо ізолентою, і длянадійності одягаємо зверху термоусадку. Тепер можна йти перевіряти, підключаємо, натискаємо двічі на CD, загоряється AUX, підключаємотелефон, пішла музика.
Можна підпаяти і безпосередньо, але з цими конекторами зручніше
як у схемі
готово
Провід вивів у нішу для дрібниць. Довжину залишив близько 30 см, якраз вистачає для зручного використання як у руці, так ідотягується до підсклянника. Звук йде чистий, не хрипить, результатом більш ніж задоволений. На диво мою стареньку Challengerдосить швидко купили, сподіваюся прослужить ще довго новомувласнику. > Запчастини на фото:1101802
