Підкажіть, чи є у когось схема електричних з'єднань на мазду 323BF?
Як повинен підключатися генератор? Чи використовується висновок W? Якщо так, то куди він повинен бути підключений?
Проблема:генератор при підвищенні навантаження (фари, обігрів скла, вентилятор пічки) починає сильно грітися Не знаю, проблема вгенераторі або в проводці то начудив попередній господар. Або щосьпрацює неправильно. Допоможіть розібратися, будь ласка.
Коментарі15
така же хрень.і так і сяк тільки у мене приладка не горіла довелося через реле перепустити цей самий висновок W. Підкажі будь ласка як праавільно вчинити з цим?
Можливо в приладку здохла лампочка або порушена проводка між генератором і приладкою (правда там не на виведення W а на виведення збудження генератора). Висновок W у мене був підключений до обігріву рідного карбюратора (пластина під Aisan) - зараз це...

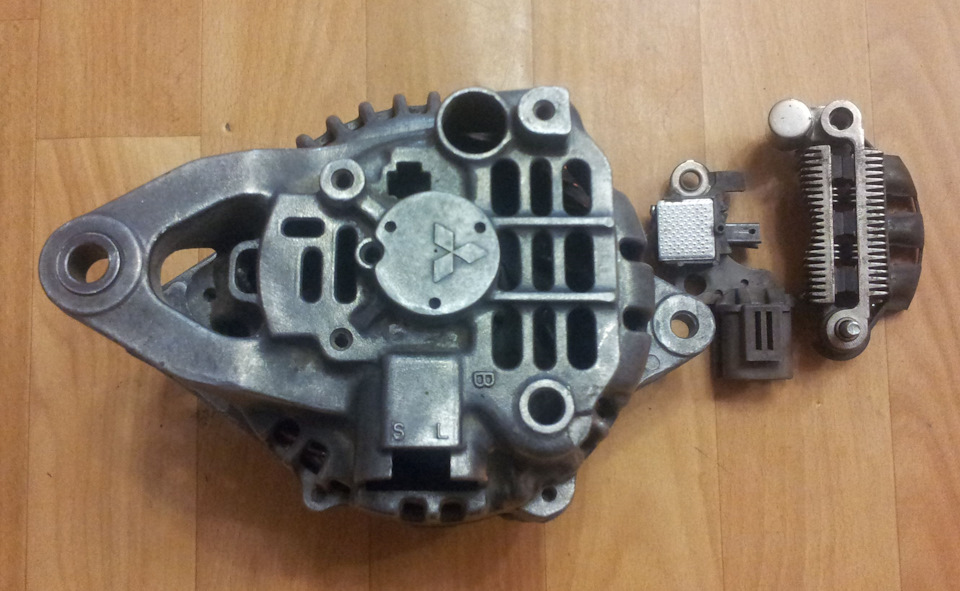

Згоріли щотки. змінив, зарядка йде але приладка не горить якщо вихід L закінчити на масу то загоряється. але на заведеному не пробував.
Може гени банально не вистачає. Перевір і цей варіант.

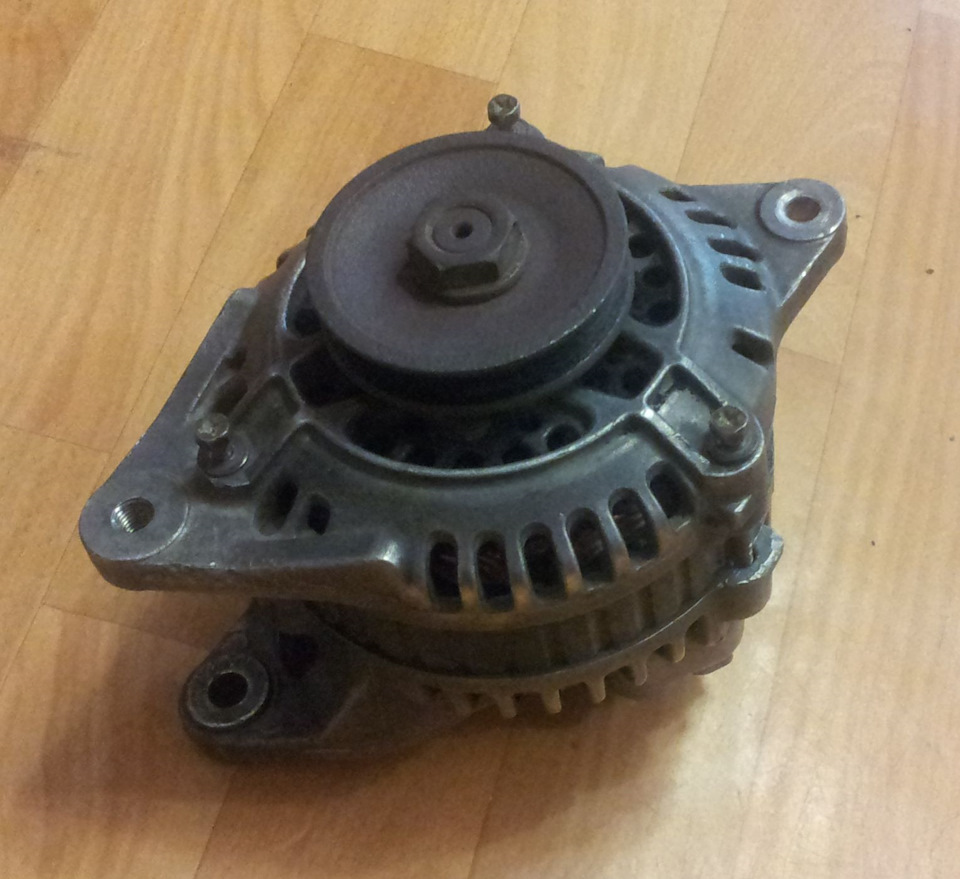

Штатно ставляться 55-65А генератори, у мене зараз стоїть 65А. .Просто порівнюючи зі своїми фордами, де генератори були від 55 до 120А, жоден з них не грівся так сильно, навіть у музиці/світлі/обігріві скла, але самі генератори були інші.
Косяк по проводці. Щось тягне занадто сильно. Ремінь не перетягнуть?
Щоб не прослизав і не пахло паленим ременем, зараз натягнутий досить сильно.
якщо від руки можна повернути ребром вгору (але не більше) означає нормально.
Так, так і є, на 90град можна повернути, але не більше.

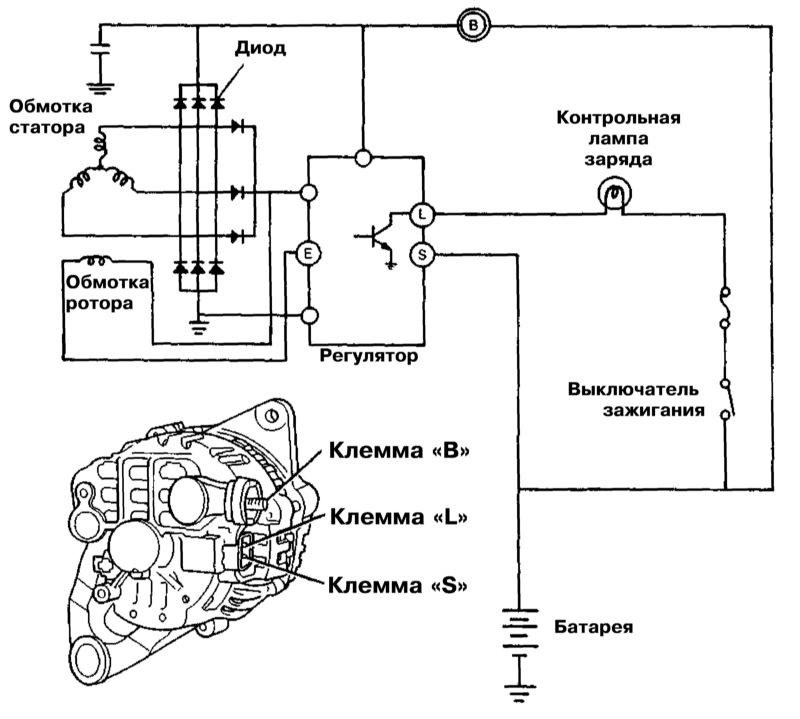

якось так)
Дякую!
А можете докласти файл, щоб можна було собі схемку роздрукувати? На скріншоті не дуже видно всі позначення. Заздалегідь вдячний!
вся книга по BF (крім дизеля) за розділами у форматі PDFvk.com/doc-48184043_264942137

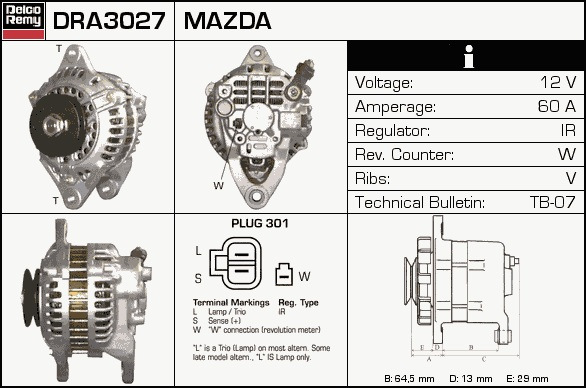

Виведення W на деяких моделях призначене для підключення тахометра.
Подумав, що можливо, потрібно перевірити/прокинути заново провід S (Sensor) до генератора, якщо на ньому невірні дані, то може видавати більше ніж треба чи менше. Завтра спробую перевірити на машині.
