Г-221 Перезаряд аккумулятора

Допоміг другу з перезарядом акб!
Напруга на клемах АКБ 15, 6 вольт (міряти вольтметром саме на клемахакб)

генератор у нього Г-221 у якого регулятор на крилі

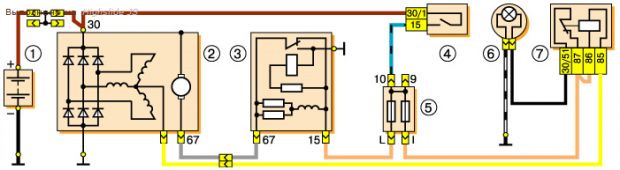

схема з'єднань

1 – акумуляторна батарея;
2 – генератор;
3 – регулятор напруги;
4 – вимикач запалювання; < br/>
5 – блок запобіжників;
6 – лампа сигналізатора заряду акумуляторної батареї (у комбінаціїприладів);
7 – реле сигналізатор.

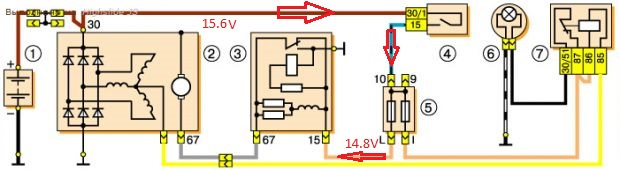

по дорозі падало напругу десь, різниця була 0, 7/0, 8 В. Один щуп на+акб інший на 15 клему реле регулятора

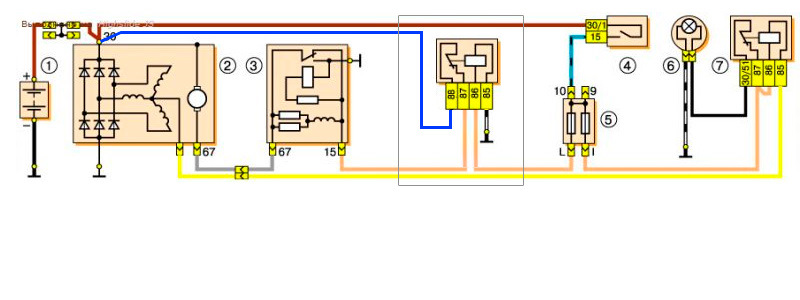

встановив додаткове реле і через нього подав напругу з акбауправління проводом +15
схема

Все працює як належить, напруга 14, 7 ст.Може кому знадобиться.>
