З недавніх пір я став захоплюватися програмуванням мікроконтролерівAVR. Для того, щоб почати з ними працювати потрібен програматор. Ісаме на цьому першому кроці у мене трапилася проблема.
< /
Те, про що йтиметься
Першою невдалою спробою було використання Arduino якISP-програматор. Столі лежить вільна ардуїна.

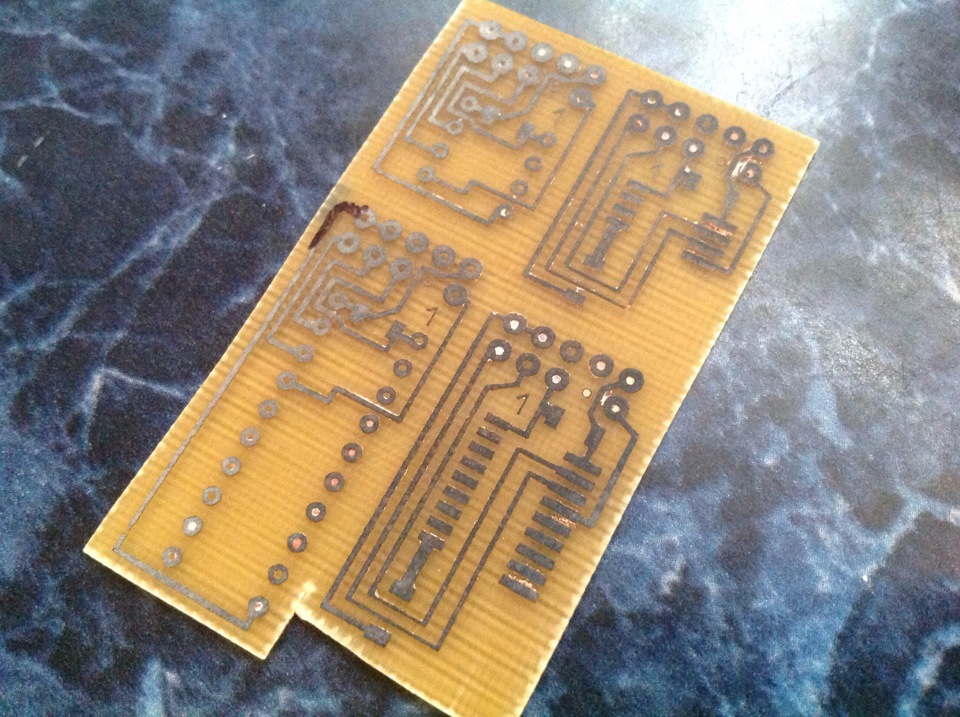

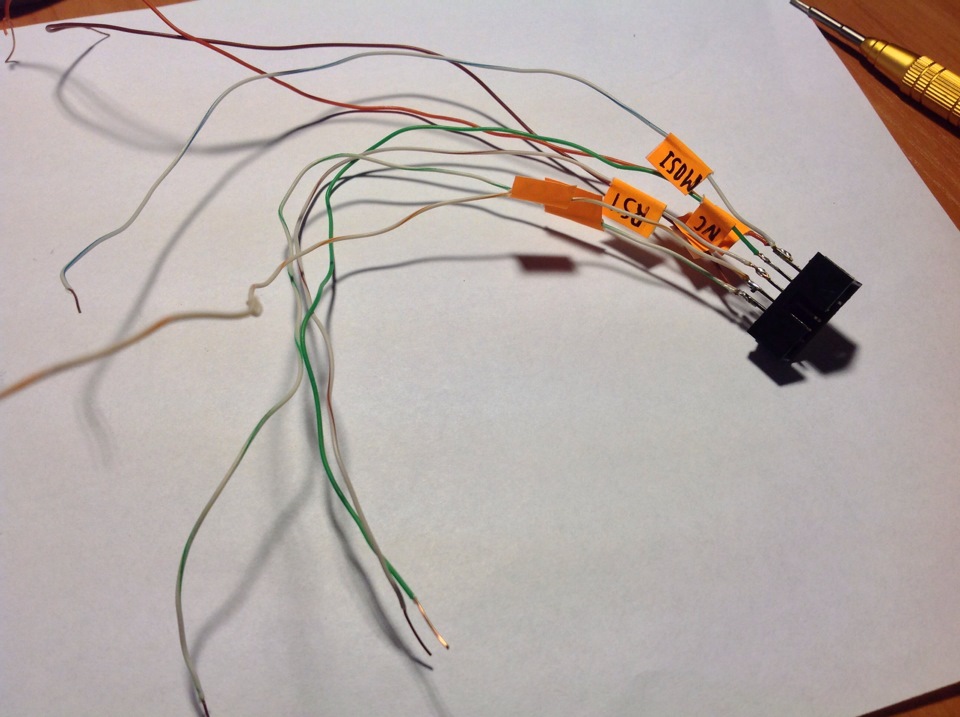

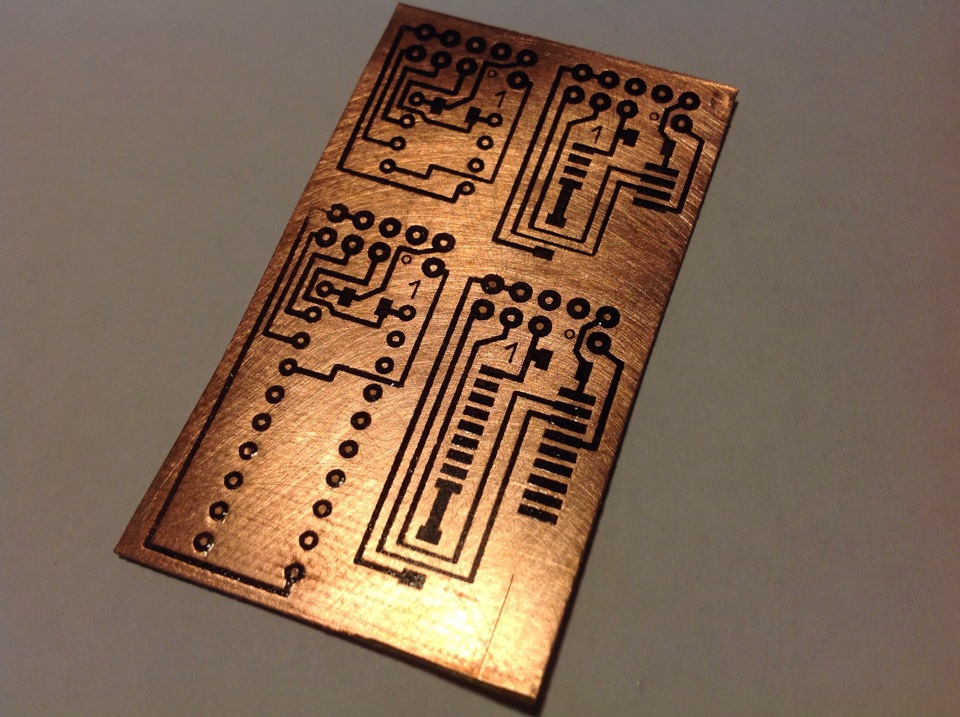

В інтернеті багато інформації про всіляких саморобнихпрограматорів.Рішив повторити найпростіший програматор зпідключенням до LPT-порту. Все ніяк не захотів запускатись, та й дотого ж LPT портів вже не знайти.На домашньому комп'ютері ще є, аось на ноутбуці вже, зрозуміло, немає. Захотілося меніusb-програматора.Можна спаяти свій, але обов'язково потрібен вжепрошитий контролер.Вирішив не морочити собі голову і купитинайпростіший USB-asp програматор.Та й коштує він всього гривень 40(200 рублів), не набагато дорожче, ніж вартість всього необхідногодля власноручного виготовлення. Не дуже зручна річ Купив, прошив, все відмінно. Але дуже незручно щоразу на макетці втикати купупроводів. До того ж не сильно пройдеш контролер у відмінному відDIP корпусі. Вирішив зробити собі перехідники під різні корпусиконтролерів. Переводимо картинку на оліт. Проблемку в одному місціпотім зафарбував маркером Уже протруєна деталь Відтираємо тонер ...і лудимо Для мене це відмінне тренування в розведенні плати, їївиготовленні, лудженні, пайці. Як мені здається, пайка сталанабагато кращою в порівнянні з моїми попередніми виробами. Новідосягнення:доріжки 0.3 мм(! ), дві доріжки під смд-пофігістором1206.
Начебто все нормально

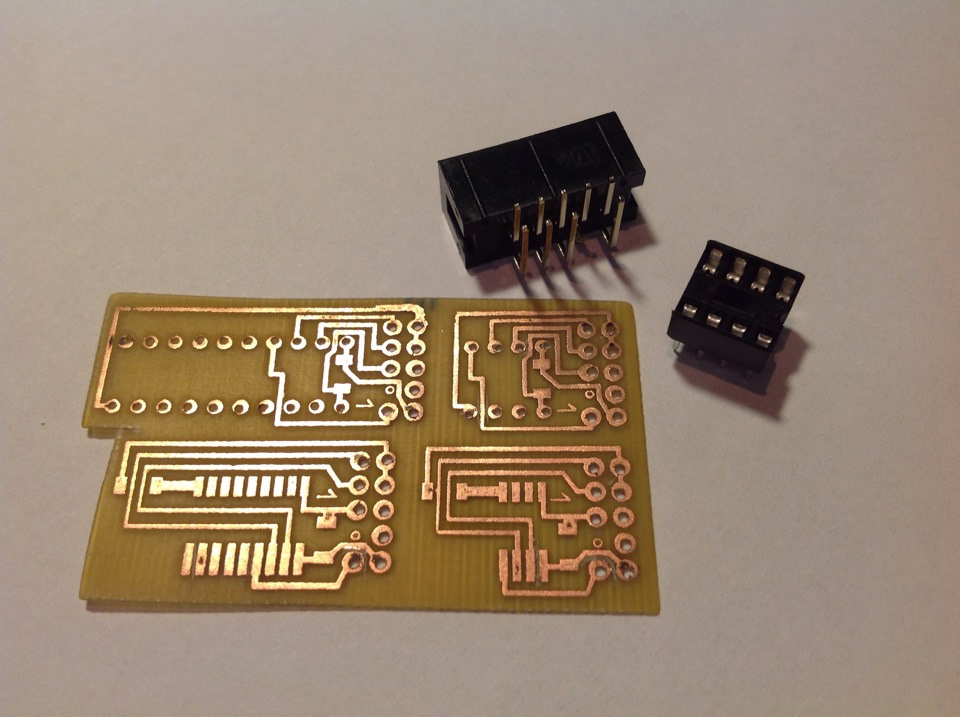

Поки що 4 штуки під корпуси

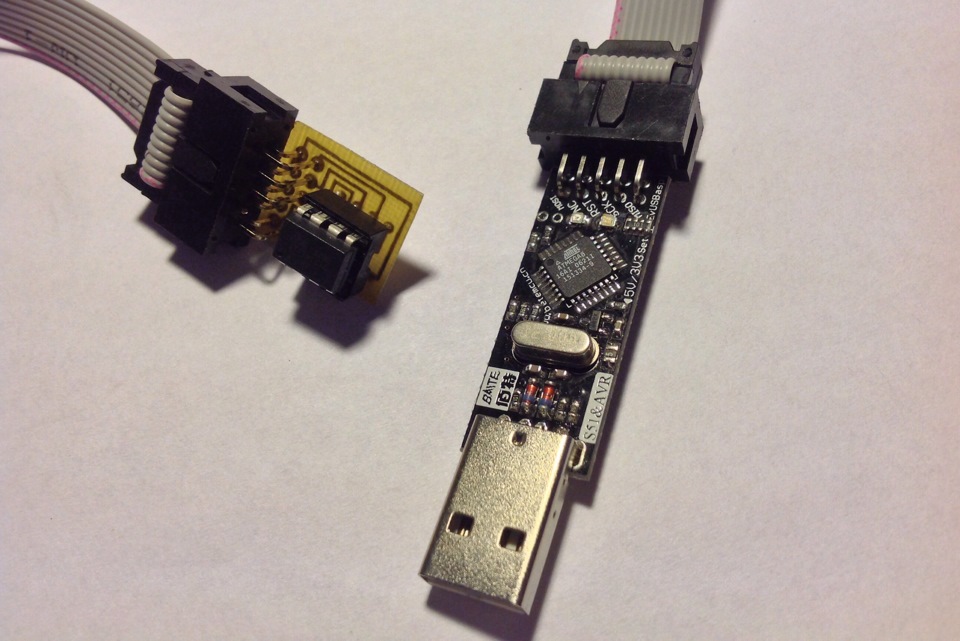

Перехідник + attiny 13< Перехідник + attiny 13a-su Ну і вартотак само відзначити, що з розведенням я не напортачив, все працюєяк треба. Тепер нові вироби для машини під керуванняммікроконтролерів виглядають все реальніше і реальніше) Ось такіперехідники під attiny 13 і 2313 в різних корпусах Печатка лежитьтут
Коментарі20
Вітаю, підкажи де брав перехідник штирьовий на 10 пін для програматора який впаяв у хустку BHR10-G по цій марці вилазить всяка фігня а на алі не може знайти
Не знаю, мені за запитом BHR10-G гугл видає цілком осудні результати, правда магазини по Росії та Україні тільки. На Алі і справді немає
Ось ось
А якою програмою прощуєш? можеш дати інфу?
Khazama AVR
круто теж хочу собі зробити для атині 13 і для атині 2313
Підкажіть де брали програматор і в яких прогах він шиє?
Программатор брав на місцевому радіоринку, шию програмкою Khazama
Привіт. Підкажи резистори з яким опором брав під attiny13? Бачу тільки перемичку (0 Ом)
Ресет має бути підтягнутий до живлення резистором від 4.7 до 10 кОм. У мене 20 кОм - це не принципово
ок, дякую
Привіт) Схему взяв, дякую а ось як знайти роз'єми та інше для повного складання?
Купити в магазині, очевидно))Роз'єм називається BHR10-GНу і DIP панельки під контролери на потрібну кількість ніг. Під тіні13 підійде DIP 8-S/60
А можна всіх деталей?
Ну 2 з 3 я в) Під тіні 2313 потрібна панелька DIP 20-S/60. забув, прищіпка може знадобитися))
ахаха дякую, про прищіпку посміхнуло))
Я старався)Почекайте, а де ви друк взяли? у статті ж посилання немає. Якщо вам треба, можу додати
млинець, я з цим програмуванням зовсім заплутався(((так дійсно файлу то немає, можна на пошту [email protected]і можна на ти - я ще молодий))ах так, що таке пофігістор?
Резистор з нульовим опором, називається пофігістор, використовують як місток, щоб провести одну доріжку над іншою. Я, мабуть, ще молодший, але можна і на ти)
спасибі велике тобі! За чуйність і терпіння) я тільки починаю - тому купа питань ...
