Нарешті доробив остаточний сподіваюся останній варіант контролераДХО, тому що мені вже порядком набридла ця тема і настав часрухатися далі. Конкретно цей контролер працює у мене на машині вжетиждень. Потестую його ще з тиждень і напевно почну збирати, томущо все працює відмінно.

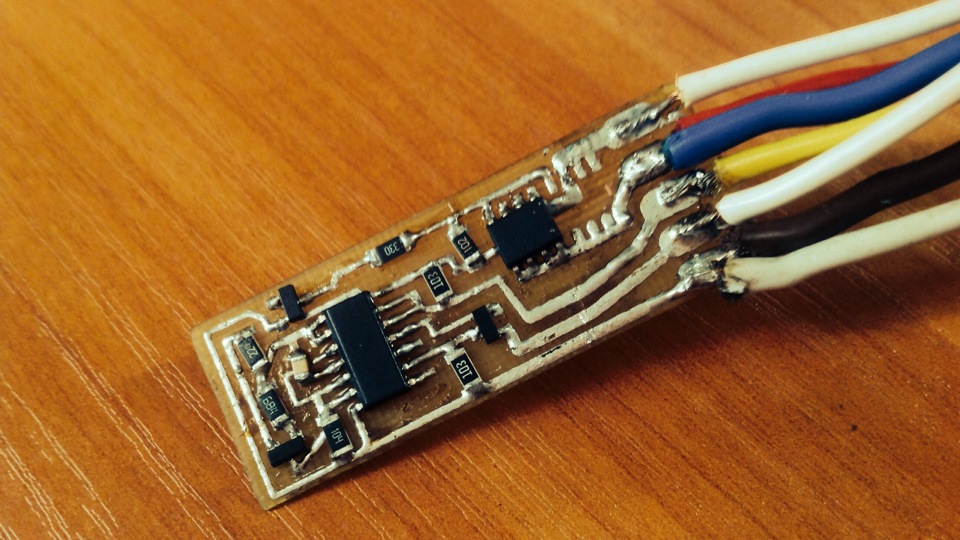

От так виглядає остаточна версія.З нових досягнень — впаяна першадеталь розміру 0805.
Комутація здійснюється польовими транзисторами В даний момент ятестую плату з одним транзистором і вона не гріється.В кінцевомуваріанті там буде два транзистори про всяк випадок (на печатці вжеє місце під нього). Відмовився від використання контролера, використовую мікросхеми цифрової логіки. А коштує в 5 разівдешевше, та й програмувати її не треба.І останній пунктзмін.Відмовився від повної універсальності, тобто буде два окреміпристрої для машин з керуванням по плюсу та мінусу.Відрізняютьсявони лише транзисторами та розведенням. Плюс цього рішення -використання меншої кількості компонентів, проводів, що призводитьдо здешевлення контролера. Єдиний мінус — вам треба дізнатисяваріант керування своєї машини до покупки контролера, а не під часвстановлення. Світить універсальний контролер так само як ікрузовська версія.

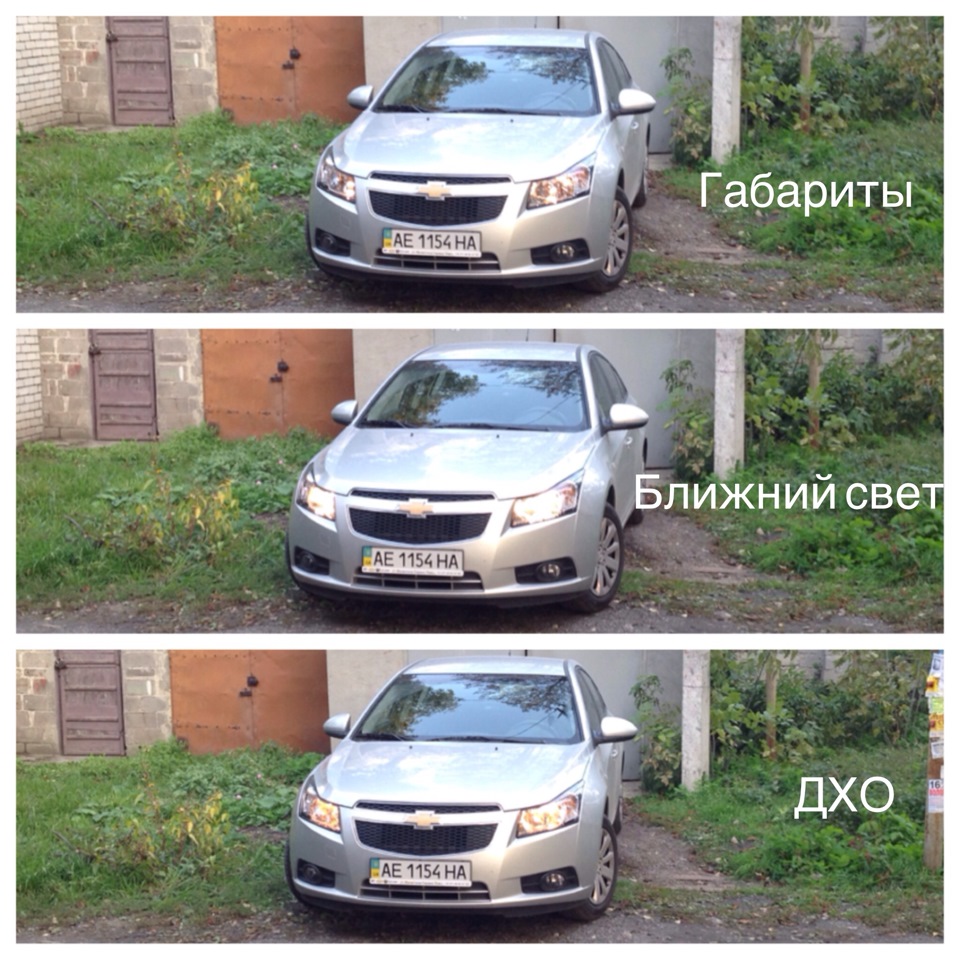

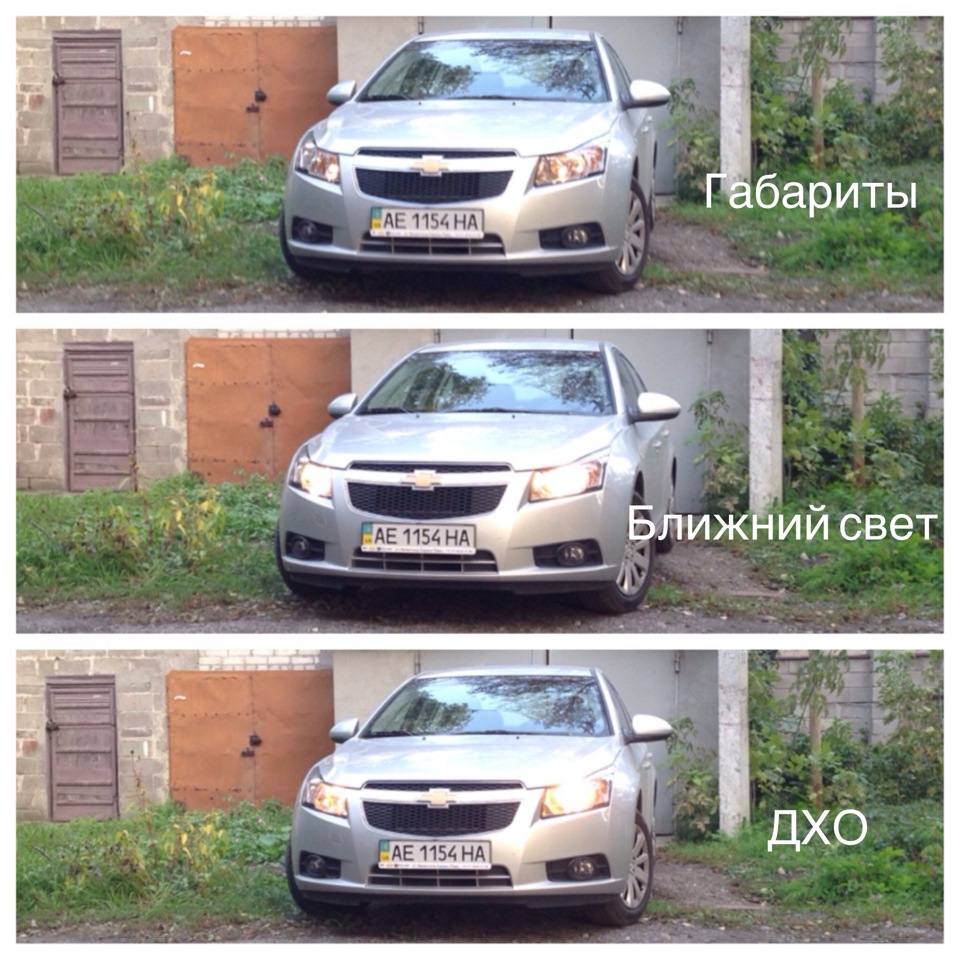

З висоти людського зростання ДХО явно видно краще ніж габарити.Може здатися, що ближнє світло помітне краще, проте все змінюється, якщо дивитися з рівня водія зустрічної машини. З такого ракурсу ДХОвидно набагато краще, оскільки вони світять вище, ніж фариближнього світла, але при цьому вони і не засліплюють, тому щогорять всього в чверть розжарення. Багато хто цікавиться чому всетак довго. Справа в тому, що завжди відбуваються якісь приколи абонестиковки. Найвеселіше було, коли я тестував контролер у машини.Капот був відкритий, плата лежала зверху, а трохи вище лежавприпій. І було дуже підло з його боку, впасти на хустку під часвключення двигуна і щось там коротнути. Зрозуміло, що версія дляпродажу буде повністю ізольована термоусадкою такого не станеться.Ну а насправді темою, що підштовхнула мене до написання цього бж, стала поява машини у великих картинках серед крузів. Не люблю такихзаписів в інших, та й сам не витримав. Зрозумійте і вибачте) Явважаю це серйозним досягненням для абсолютно стокове машини. Всеодно приємно. Дякую вам усім!
Коментарі20
Вітаю! На якій схемі генератор? Не знаменитий мк-таймер?
Начебто HEF4001BP
Зрозумів, бачив схеми на АБО-НЕ, пишуть що дуже надійні параметри генератора.
На тіньці простіше, менше деталей, менше ніг, менше габарити при тій же ціні).
Ну трохи не погоджуся) мікросхема коштує 6 рублів проти 25 рублів за тіньку. До того ж мк потрібна якась ніяка обв'язка. На мк була версія, але вирішив все ж робити так. є.Мк будемо використовувати далі)
у вас зараз в обв'язці стоїть близько десятка деталей.на тіньці (у мінімально-достатньому функціоналі) буде менше разу на два, навіть з урахуванням того, що буде використаний нормальний, двоплечовий драйвер для мосфета, а не як у вас, на одному інвер...
Ну, не сперечатимусь) частота порядку 250 Гц
а чого не зробите нижче? Герц 75-100, краще ж буде.
Ну це тільки припущення. Осцилографа у мене немає і перевірити точно не можу. Швидше за все вона нижча і є.
а до діодів свідомо резистивний дільник поставили, а не підстроювальний різюк?
Підбудовний резистор був у тестовій платі. Знайшовши опір для оптимального світіння, замінили його
ну, загалом, правильно ). це місце зекономить ), та й дешевше буде ). коли комерційний проект, то це важливо )
Справа навіть не в місці, а в упаковці. Планується плату повністю в термоусадку засунути, а підбудовник заважав би це зробити
тестування пройшло на предмет нагрівання в повністю затягнутому термозбіжному стані?
Так, звичайно. Вже з два тижні катається на двох машинах у повністю готовому стані. Єдино що бентежить - трохи не літня температура на вулиці, але в +15-20 стабільно без нагріву. Не продається ще, тому що не приїхали дроти , а загалом все готове.
а, ну здорово. я менше 3 штук у корпусі SO-8 не ставлю).
Була думка, але вирішили і двома обмежиться, тому що при кімнатній температурі та тривалому навантаженні навіть одна не гріється.
не… я якщо комусь роблю, то, як кажуть, краще перебдіти, ніж недомогти. а собі на BTS555 зробив). Розміри пристрою, звичайно, гіганські вийшли, 48 * 35мм плата, зате це Infineon).
Правильний, звичайно, підхід, може і справді три поставити треба)
подивився що за звір цей bts!бачу не пожалів себе коханого))
