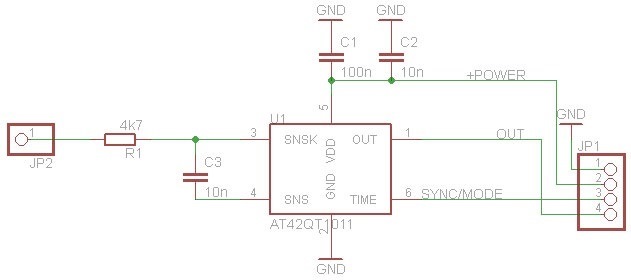

Власне схема
На її базі можна створювати керування різними виробами без зміниінтер'єру автомобіля.Перший тест закінчився на тому, що піднесенняначебто і визначалося, але після цього мікросхема залипала напівтори хвилини.

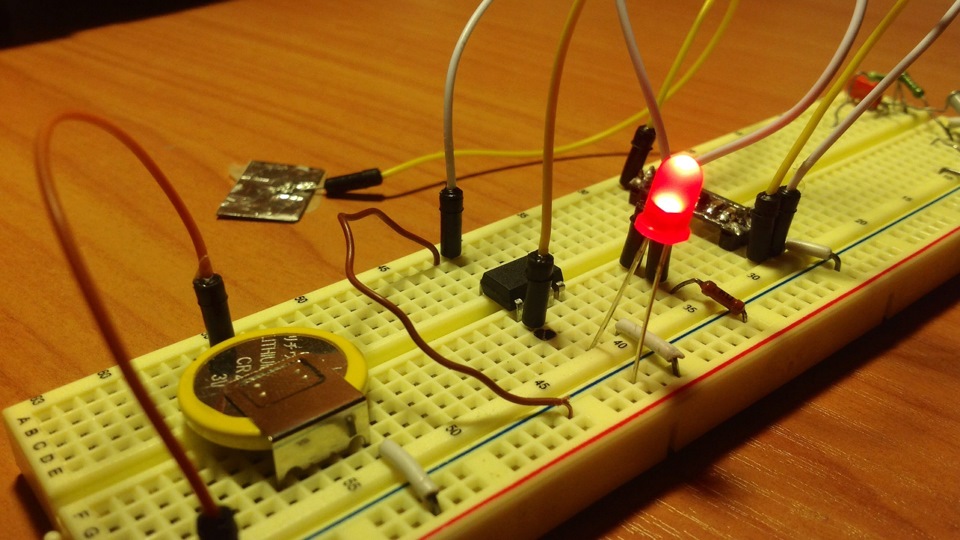

Додавши трохи милиць і логіки, у вигляді мікроконтролера Attiny 13, вийшло цю проблему перебороти.В результаті за допомогою невеликоїантенки дотику дуже чітко визначаються крізь пластик салонноїдеталі .
Роботу можна оцінити за допомогою відео
Ну і в планах перший виріб з використанням цієї технології —опускання бічного дзеркала під час руху заднім ходом.
Коментарі20
а можна спорудити таку кнопку для відкр/закр ЦЗ? яка буде вартість?
Максим, привіт. Можеш схемою поділитися, як тинька13 прив'язана. Дуже цікавить тема із прихованими кнопками.
Схема самої сенсорної кнопки в статті, один із входів тіні приєднаний безпосередньо до першої ноги (Out), інший вихід під'єднаний до п'ятої ноги (power)
Спасибі
Красавчик! цікава схема. А як сенсор проста металева пластинка? або що це?
Так, просто фольгований оліт
А як працює, торкнувся - включилося і працює до наступного дотику, чи через час відключається? і ще питання керуючий провід плюс чи мінус?
Існує три мікросхеми AT42QT1010, AT42QT1011, AT42QT1012. Якщо я пам'ятаю правильно, то перша тримає на виході + поки йде дотик, друга - тримає + по таймеру, який налаштовується, а третя вміє робити щось змінює стан виходу з + на -, але я можу і помил...
дякую за докладну відповідь
Та нема за що, якщо ще питання будуть - запитуйте
Млинець красень, треба ж зробити так! Хвала і уклін!
Є така справа)
)
Супер, і яка вартість готового блоку?
Не замислювався навіть. Це як би складова частина для наступних виробів, а не самостійний пристрій
Дякую, дуже цікаво і пізнавально, чекаємо нових винаходів -)
Та вже майже на підході, все часу немає закінчити)
Круто.Так це і секретку можна забацати
Звичайно, сфера застосування вкрай широка. Можна і вдома секретні кнопки зробити
Це гінеально!) Що за мікроха така?
