Усім привіт
Вирішив трохи оновити проект ДХО, додати дещо новеньке. Приостанньому замовленні плат трохи змінив схему пристрою і додавдодатковий вхід.
Таким чином можна реалізувати одну досить цікаву функцію, яка є взаводському виконанні на багатьох машинах, а саме — follow me home (проводь мене додому) В якості FMH ми також будемо використовуватидальній в повнажару.Теперь після того як ви заглушили машину, протягом 10 секунд достатньо помигати габаритами абопідняти/опустити ручник кілька разів і машина підсвітить вам дорогудо будинку.

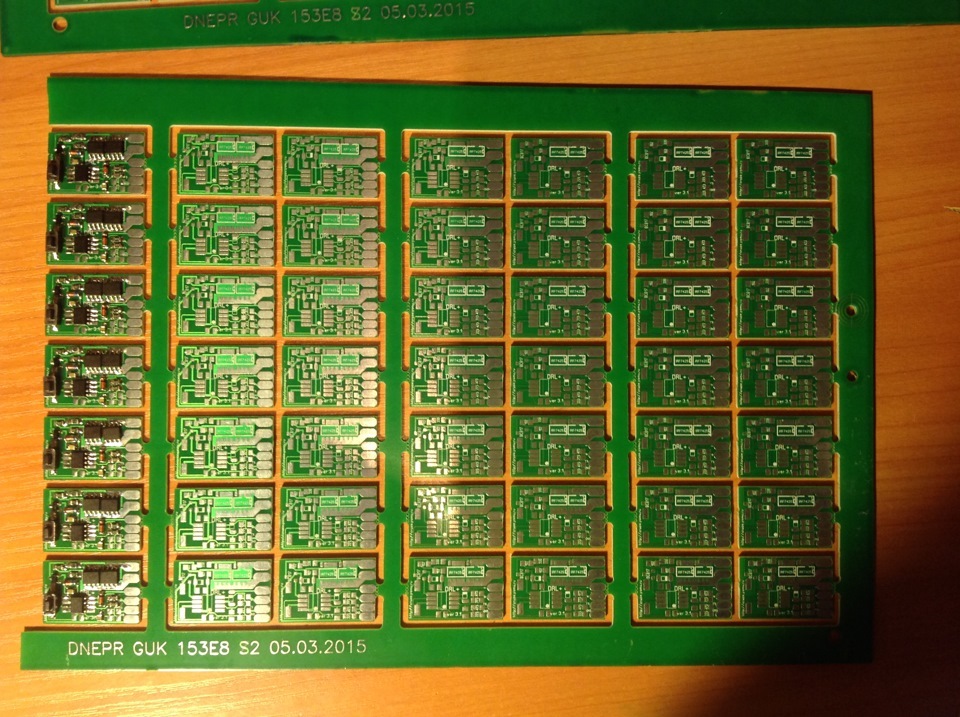

< img src="https://ad-cd.net/83ec462s-960.jpg"/>У цій версії плати помітно цілих 6 контактних майданчиків підпроводи
Час роботи функції FMH ви вибираєте самі.При одноразовому миготіннягабаритами далекий у повнакалу включиться на 30 секунд, придворазовому - на 60 секунд, при триразовому - на 120. Всі іншіфункції ДХО залишилися на місці., затримка 15 секунд на включення.Щоб увімкнути цю функцію, парна зміна стану габаритів аборучника. Тобто якщо ви заглушили машину і потім підняли ручник FMHне включиться. Якщо ви заглушили машину і потім вимкнули габарити –FMH не ввімкнеться. А ось якщо ви навмисно підняли і опустилиручник або моргнули габаритами — то станеться включення далекого вповнакал на деякий час. Алгоритм протестований на машині і визнанийзручним.
За бажанням замовити саме варіант з FMH вказуйте це в особистомуповідомленні.
Коментарі11
Людина ти наше!
Дякую! )
Молодчина! ось голова! такий же фішки немає в кого немає))) слухай, а змінилася плата, дивлюся і 6ую ногу задіяв!
Спасибі, ідея реально начебто незайжена) Так, плата змінилася, але зовсім небагато. Додано 6 контактний майданчик. Але на базі цих плат я збираю і звичайні ДХО, просто не припаюючи пару резисторів.
Можна ціна.
Я таку примочку на вільний канал сіги повісив, зручна річ у темний час доби.
А якщо через замок запалювання запитано пристрій? FMH не буде?
Так, не буде. У цьому версія FMH відрізняється від звичайного ДХО, воно підключене до постійного плюсу. І ще один плюс на вхід - це якраз запалювання. Споживання в режимі сну 3мА, цілком нормально.
На мінус не підійде?
Цей поки що немає, плати на мінус вже майже готові. Теж буде запис у бортовику, ймовірно наступного тижня
Дякую!
